折板屋根の改修
折板屋根の改修
ハゼタイプ折板屋根の改修
ボルトタイプ折板屋根の改修
瓦棒屋根の改修
大波スレート屋根の改修
ハゼタイプ折板屋根の改修
166 ➡ 166
ヨドルーフ166ハゼ
山高166mm既設屋根に166mmのハゼタイプ。(ヨドルーフ166ハゼについて詳しくはこちら)

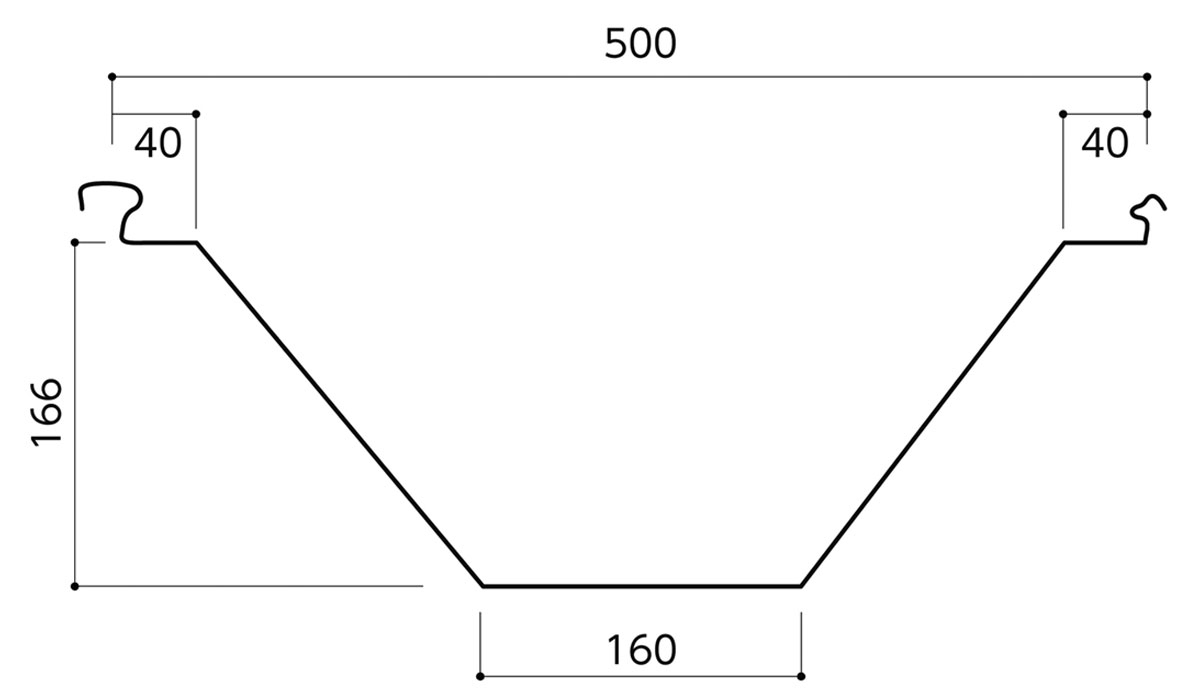

断面図
（単位：mm）
断面性能
■断面性能（参考値）
| 板厚(mm) | 単位重量 | 正圧 | 負圧 | |||
|---|---|---|---|---|---|---|
| W(kg/m) | W(kg/m2) | Ix(cm4/m) | Zx(cm3/m) | Ix(cm4/m) | Zx(cm3/m) | |
| (0.6) | 3.74 | 7.48 | (319.00) | (38.00) | (155.00) | (17.60) |
| 0.8 | 4.94 | 9.88 | 500.4 | 57.8 | 292.67 | 35.27 |
| 1.0 | 6.13 | 12.27 | 625.5 | 72.25 | 365.84 | 44.09 |
- ・断面性能：断面性能はJIS A 6514曲げ耐力試験に基づいて算出した参考値です。
- ・勾配：3/100以上
- ・自然曲率半径：250m以上
- ※（ ）はインシュレーション工法の下葺時のみご使用をお願いします。

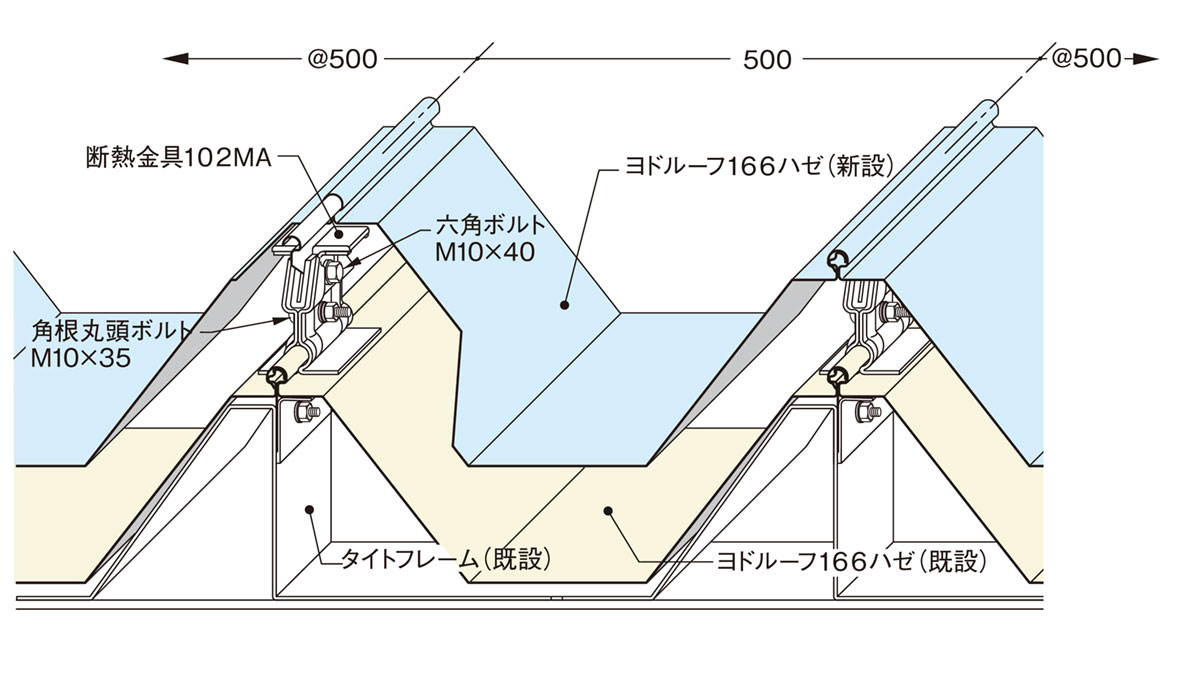

構造図
（単位：mm）
主要標準部品

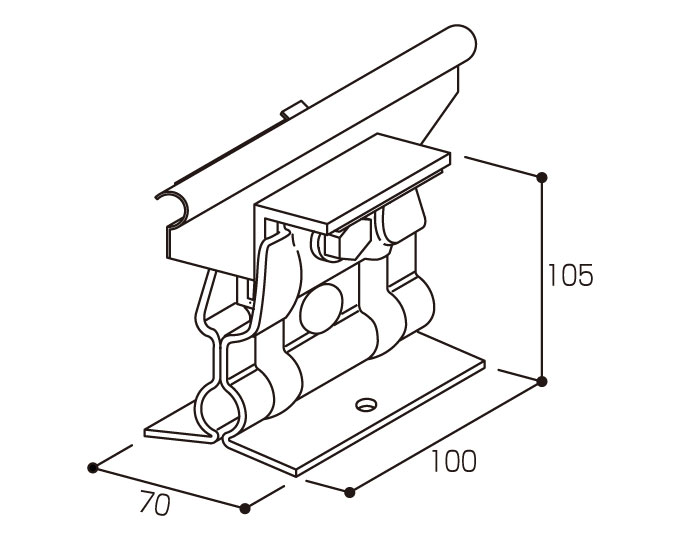

■断熱金具102MA
（単位：mm）

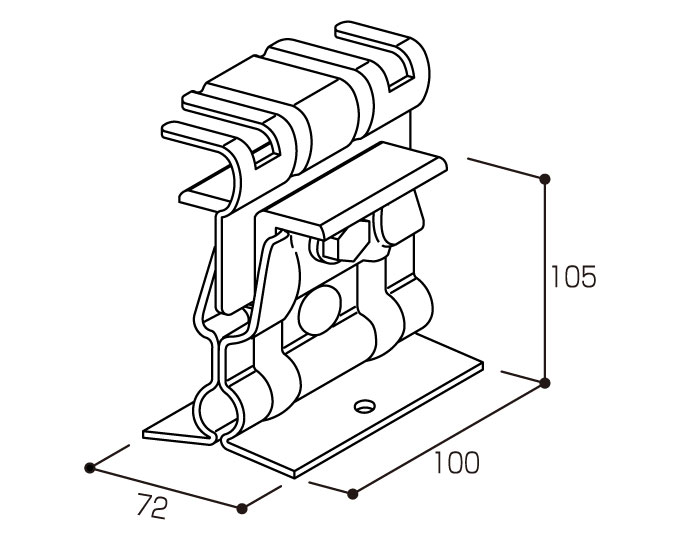

■妻用断熱金具102MA
（単位：mm）
108 ➡ 108
ヨドルーフ108ハゼ
山高108mm既設屋根に108mmのハゼタイプ。(ヨドルーフ108ハゼについて詳しくはこちら)

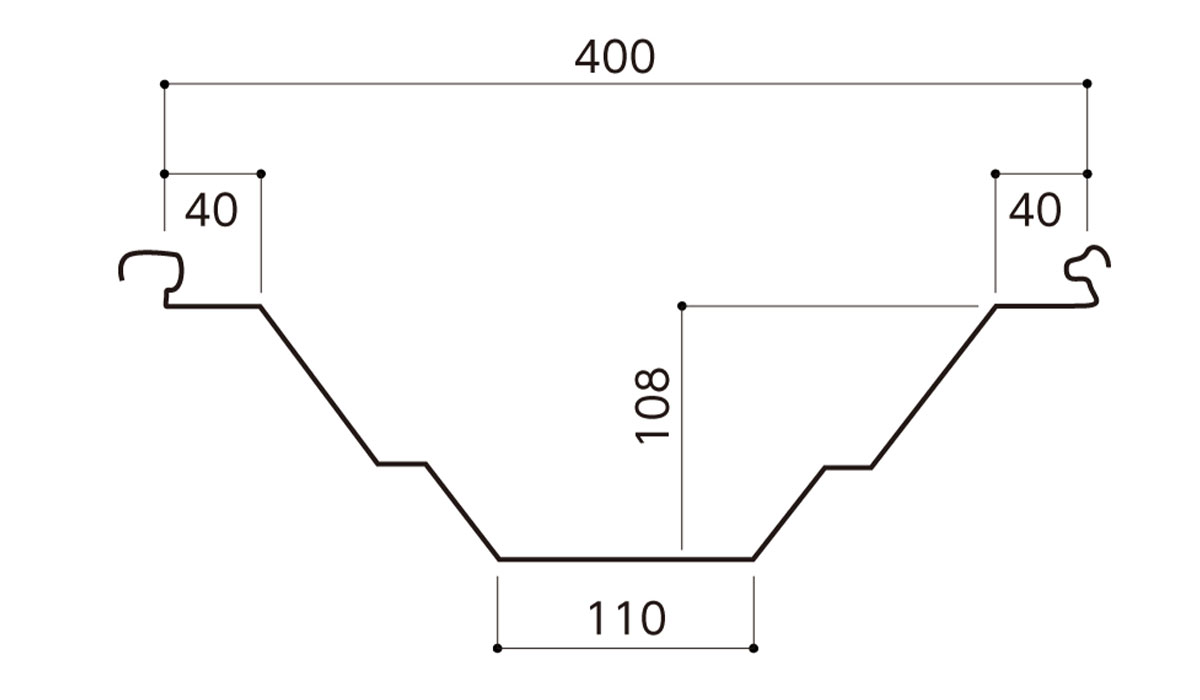

断面図
（単位：mm）
断面性能
■断面性能（参考値）
| 板厚(mm) | 単位重量 | 正圧 | 負圧 | |||
|---|---|---|---|---|---|---|
| W(kg/m) | W(kg/m2) | Ix(cm4/m) | Zx(cm3/m) | Ix(cm4/m) | Zx(cm3/m) | |
| 0.6 | 2.95 | 7.38 | 193.65 | 33.4 | 116.35 | 20.00 |
| (0.8) | 3.89 | 9.73 | 258.2 | 44.53 | 155.13 | 26.67 |
- ・断面性能：断面性能はJIS A 6514曲げ耐力試験に基づいて算出した参考値です。
- ・勾配：3/100以上
- ・自然曲率半径：200m以上
- ※（ ）はインシュレーション工法の下葺時のみご使用をお願いします。

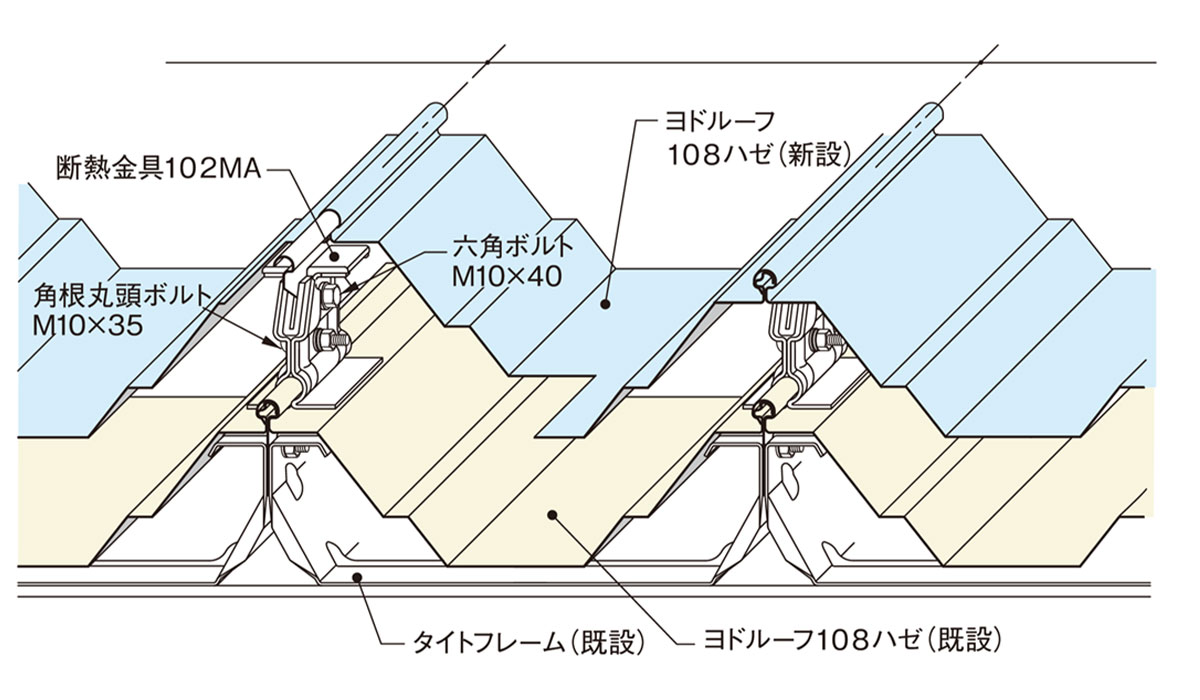

構造図
（単位：mm）
主要標準部品
■断熱金具102MA
（単位：mm）
■妻用断熱金具102MA
（単位：mm）
90 ➡ 90
ヨドルーフ90ハゼ
山高90mm既設屋根に90mmのハゼタイプ。(ヨドルーフ90ハゼについて詳しくはこちら)

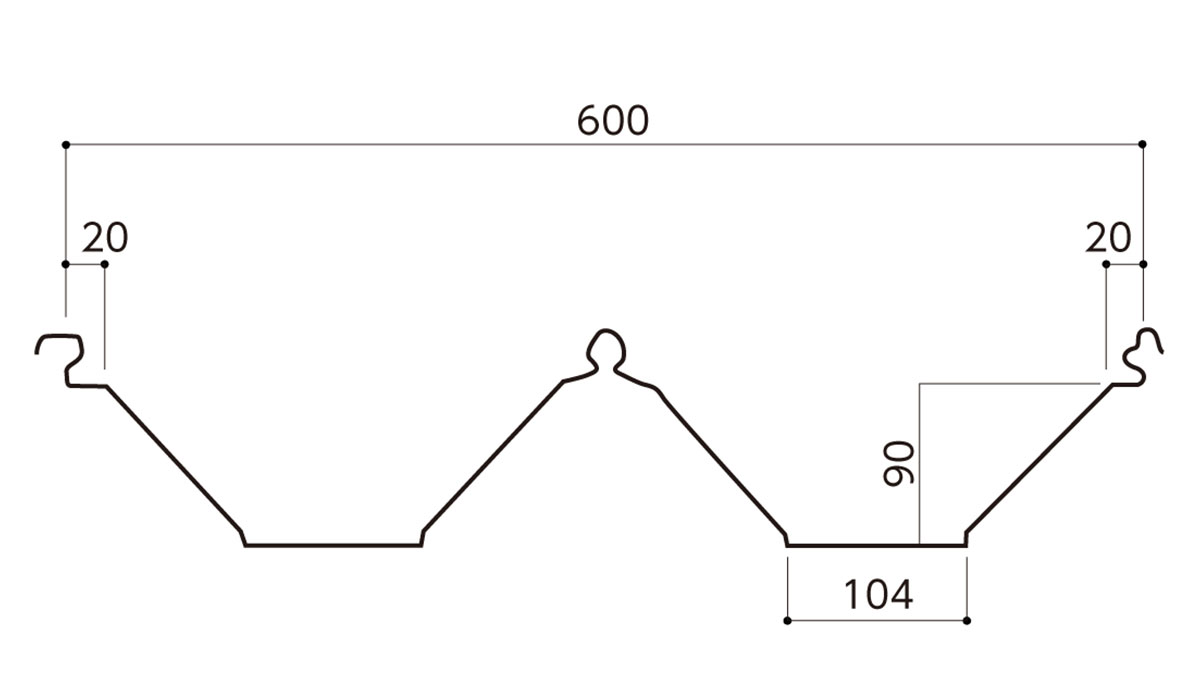

断面図
（単位：mm）
断面性能
■断面性能（参考値）
| 板厚(mm) | 単位重量 | 正圧 | 負圧 | |||
|---|---|---|---|---|---|---|
| W(kg/m) | W(kg/m2) | Ix(cm4/m) | Zx(cm3/m) | Ix(cm4/m) | Zx(cm3/m) | |
| 0.6 | 4.49 | 7.48 | 146.0 | 31.4 | 97.3 | 19.5 |
| 0.8 | 5.92 | 9.87 | 194.67 | 41.87 | 129.73 | 26.0 |
- ・断面性能：断面性能はJIS A 6514曲げ耐力試験に基づいて算出した参考値です。
- ・勾配：3/100以上
- ・自然曲率半径：150m以上

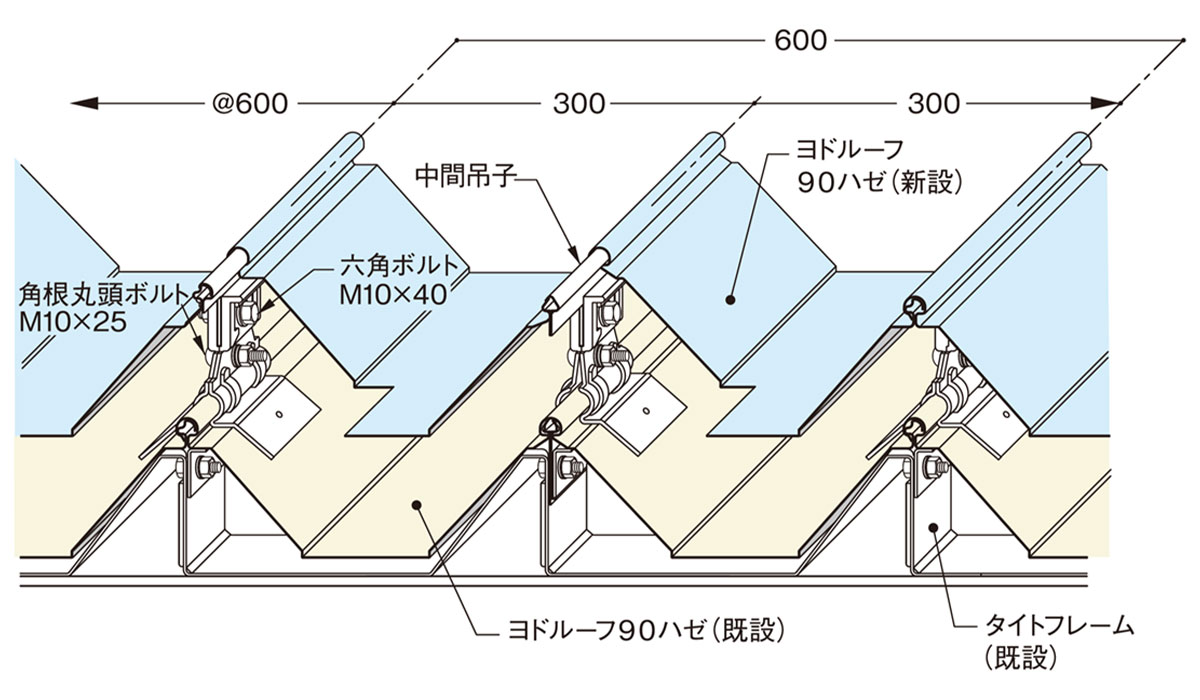

構造図
（単位：mm）
主要標準部品

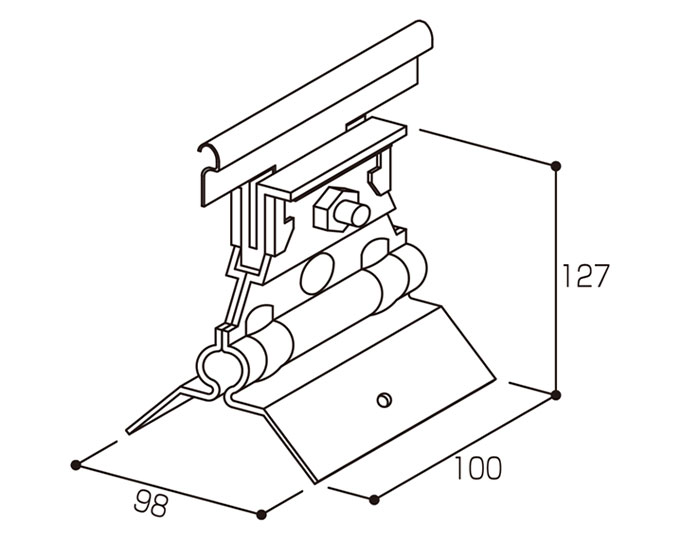

■断熱金具100(一般用)
（単位：mm）
※妻用・中間用もあります
66 ➡ 66
ヨドルーフ66ハゼ
山高66mm既設屋根に66mmのハゼタイプ。(ヨドルーフ66ハゼについて詳しくはこちら)

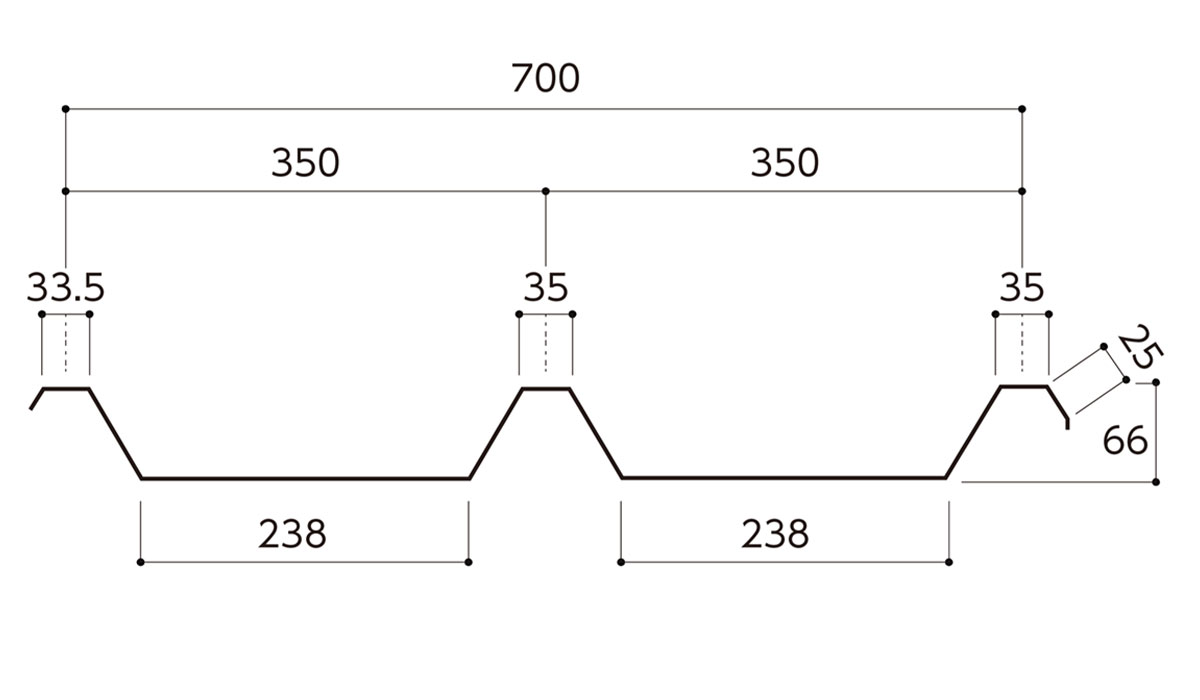

断面図
（単位：mm）
断面性能
■断面性能（参考値）
| 板厚(mm) | 単位重量 | 正圧 | 負圧 | |||
|---|---|---|---|---|---|---|
| W(kg/m) | W(kg/m2) | Ix(cm4/m) | Zx(cm3/m) | Ix(cm4/m) | Zx(cm3/m) | |
| (0.5) | 2.48 | 4.92 | (28.0) | (6.2) | (15.2) | (3.0) |
| 0.6 | 2.95 | 7.05 | 33.6 | 7.4 | 18.3 | 3.6 |
| (0.8) | 3.89 | 9.3 | 44.8 | 9.9 | 24.3 | 4.8 |
- ・断面性能：断面性能はJIS A 6514曲げ耐力試験に基づいて算出した参考値です。
- ・勾配：3/100以上
- ・自然曲率半径：100ｍ以上(100ｍ以下の場合はアーチ成型となります)
- ※働き幅については別途問合せ願います。
- ※（ ）は営業所へお問い合わせください。
構造図
（単位：mm）
主要標準部品
■断熱金具100(一般用)
（単位：mm）
※妻用もあります
ボルトタイプ折板屋根の改修
150 ➡ 150
ヨドルーフ150
山高150mm既設屋根に150mmのボルトタイプ。(ヨドルーフ150について詳しくはこちら)

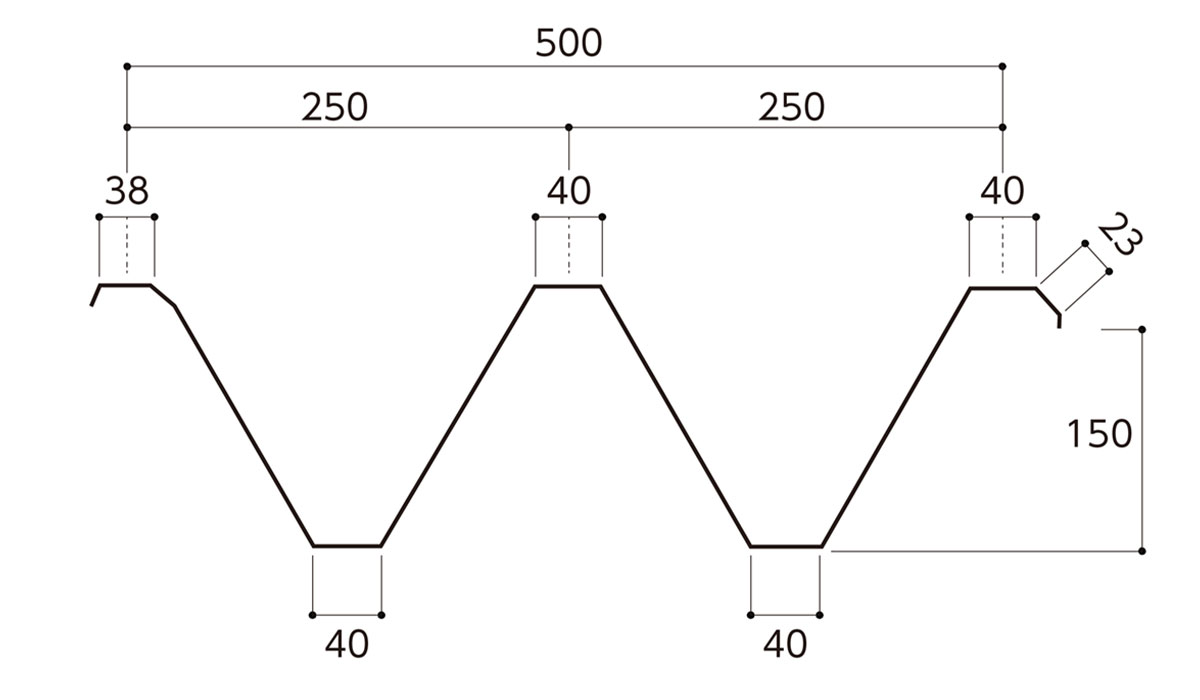

断面図
（単位：mm）
断面性能
■断面性能（参考値）
| 板厚(mm) | 単位重量 | 正圧・負圧同値 | ||
|---|---|---|---|---|
| W(kg/m) | W(kg/m2) | Ix(cm4/m) | Zx(cm3/m) | |
| 0.5 | 3.77 | 7.54 | 215.94 | 28.69 |
| 0.6 | 4.49 | 8.98 | 259.13 | 34.43 |
| 0.8 | 5.92 | 11.85 | 345.5 | 45.9 |
| 1.0 | 7.36 | 14.72 | 431.88 | 57.38 |
| 1.2 | 8.79 | 17.59 | 518.26 | 68.86 |
- ・断面性能：断面性能はJIS A 6514曲げ耐力試験に基づいて算出した参考値です。
- ・勾配：3/100以上
- ・自然曲率半径：200m以上

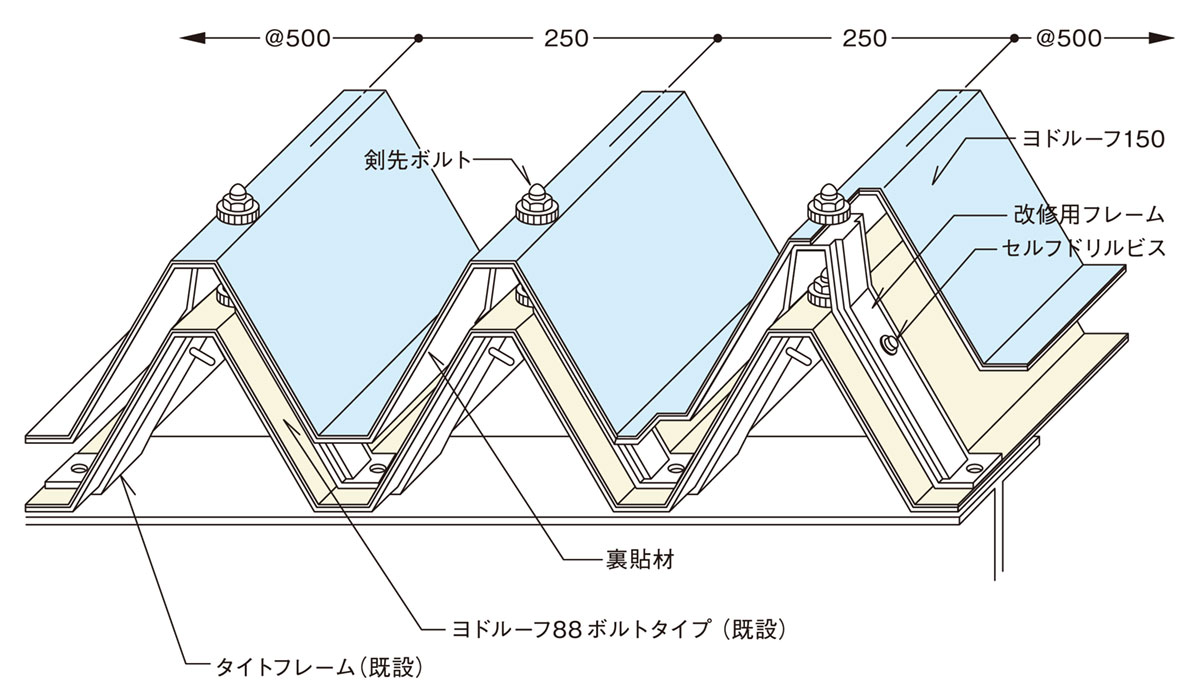

構造図
（単位：mm）
主要標準部品

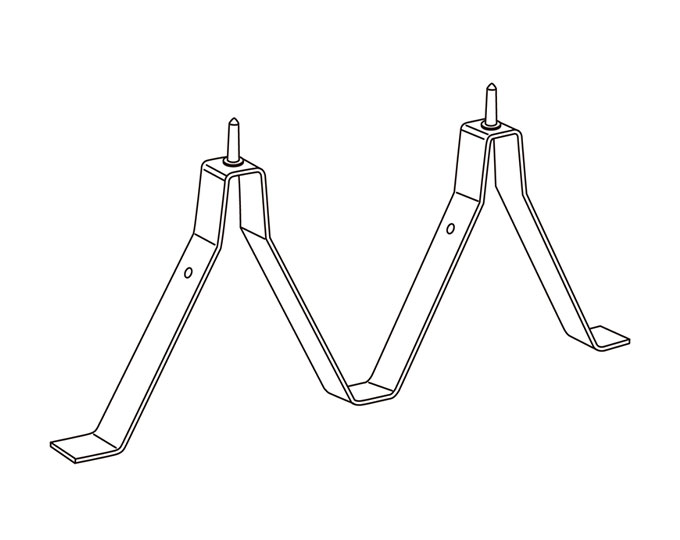

■改修用フレーム 150用
（単位：mm）
88 ➡ 88
ヨドルーフ88
山高88mm既設屋根に88mmのボルトタイプ。(ヨドルーフ88について詳しくはこちら)

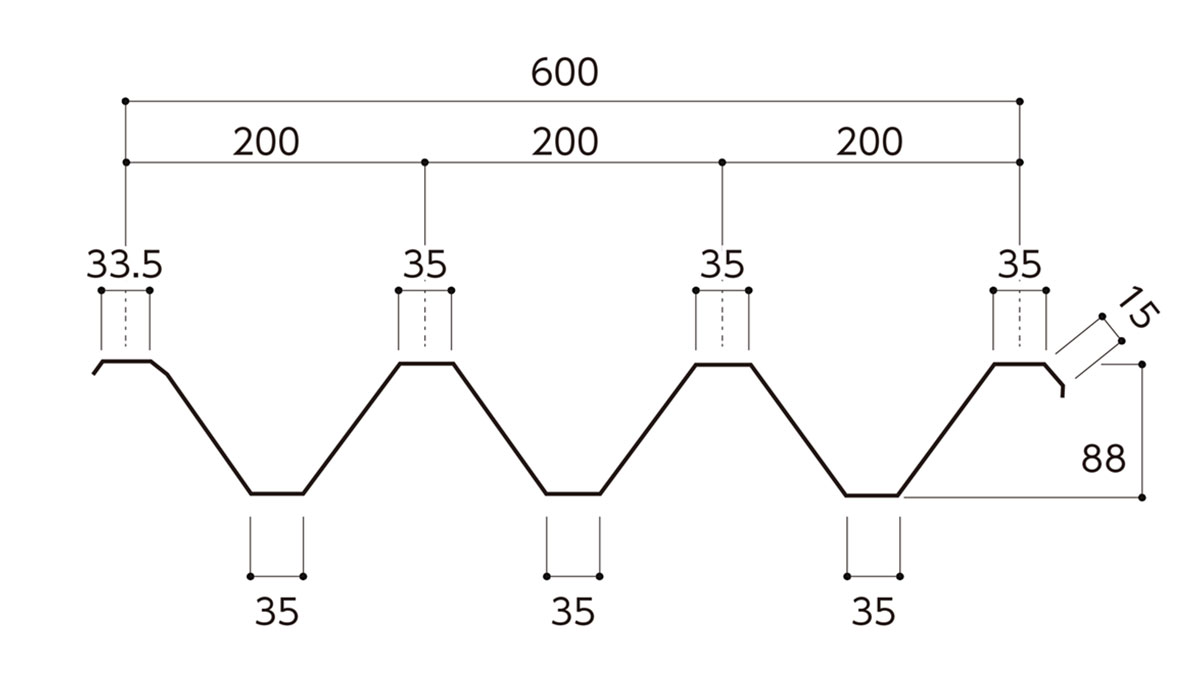

断面図
（単位：mm）
断面性能
■断面性能（参考値）
| 板厚(mm) | 単位重量 | 正圧・負圧同値 | ||
|---|---|---|---|---|
| W(kg/m) | W(kg/m2) | Ix(cm4/m) | Zx(cm3/m) | |
| 0.5 | 3.77 | 6.28 | 61.89 | 14.07 |
| 0.6 | 4.49 | 7.48 | 74.18 | 16.86 |
| 0.8 | 5.92 | 9.87 | 98.66 | 22.42 |
| 1.0 | 7.36 | 12.26 | 123.02 | 27.96 |
| 1.2 | 8.79 | 14.65 | 147.26 | 33.47 |
- ・断面性能：断面性能はJIS A 6514曲げ耐力試験に基づいて算出した参考値です。
- ・勾配：3/100以上
- ・自然曲率半径：150m以上

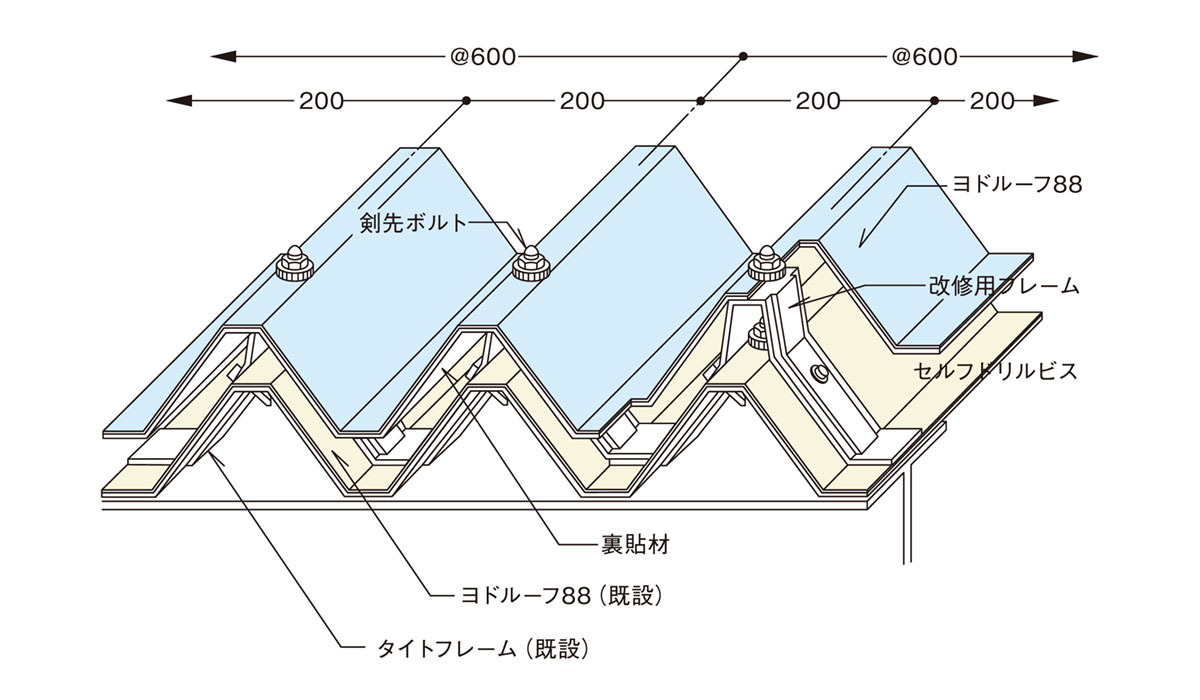

構造図
（単位：mm）
主要標準部品

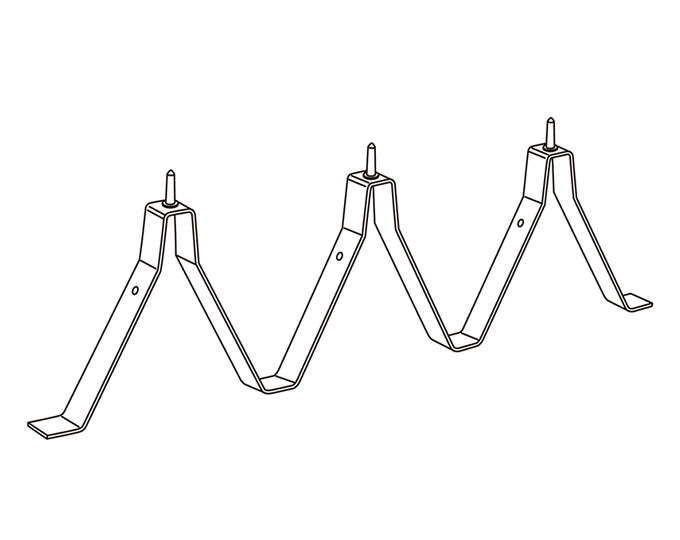

■改修用フレーム 88用
（単位：mm）
66 ➡ 66
ヨドルーフ66
山高66mm既設屋根に66mmのボルトタイプ。(ヨドルーフ66について詳しくはこちら)

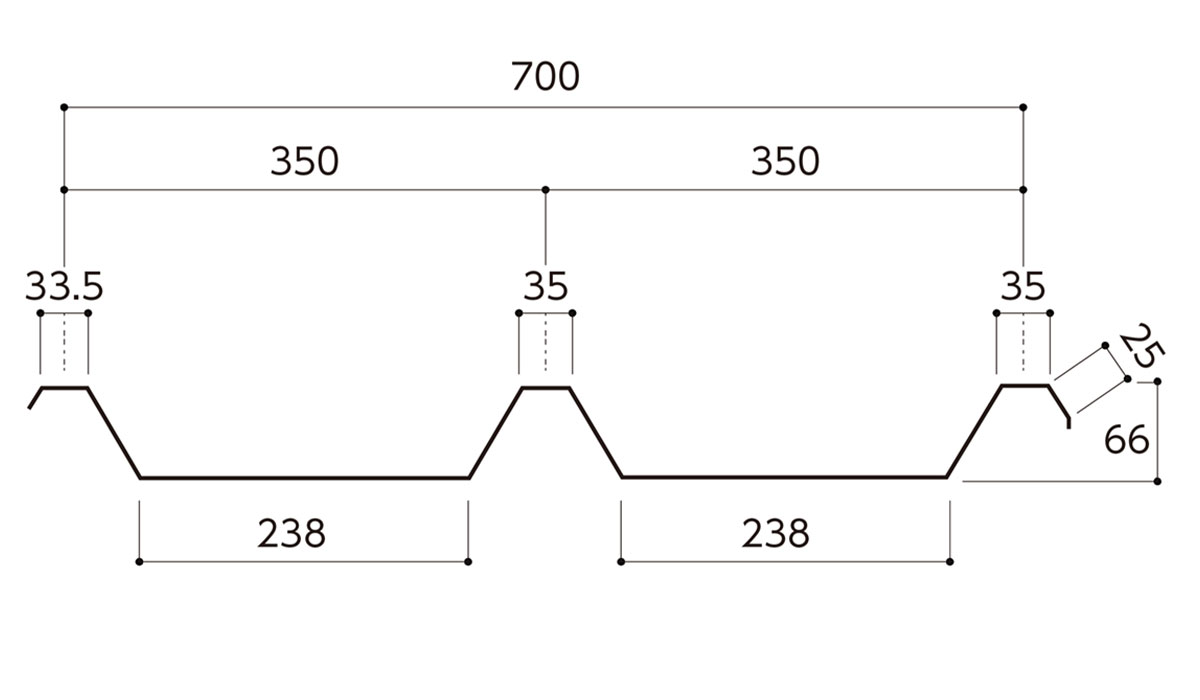

断面図
（単位：mm）
断面性能
■断面性能（参考値）
| 板厚(mm) | 単位重量 | 正圧 | 負圧 | |||
|---|---|---|---|---|---|---|
| W(kg/m) | W(kg/m2) | Ix(cm4/m) | Zx(cm3/m) | Ix(cm4/m) | Zx(cm3/m) | |
| 0.5 | 3.77 | 5.39 | 28.0 | 6.2 | 16.1 | 4.4 |
| 0.6 | 4.49 | 6.41 | 33.6 | 7.4 | 19.3 | 5.3 |
| 0.8 | 5.92 | 8.46 | 44.8 | 9.9 | 25.7 | 7.1 |
- ・断面性能：断面性能はJIS A 6514曲げ耐力試験に基づいて算出した参考値です。
- ・勾配：3/100以上
- ・自然曲率半径：100m以上

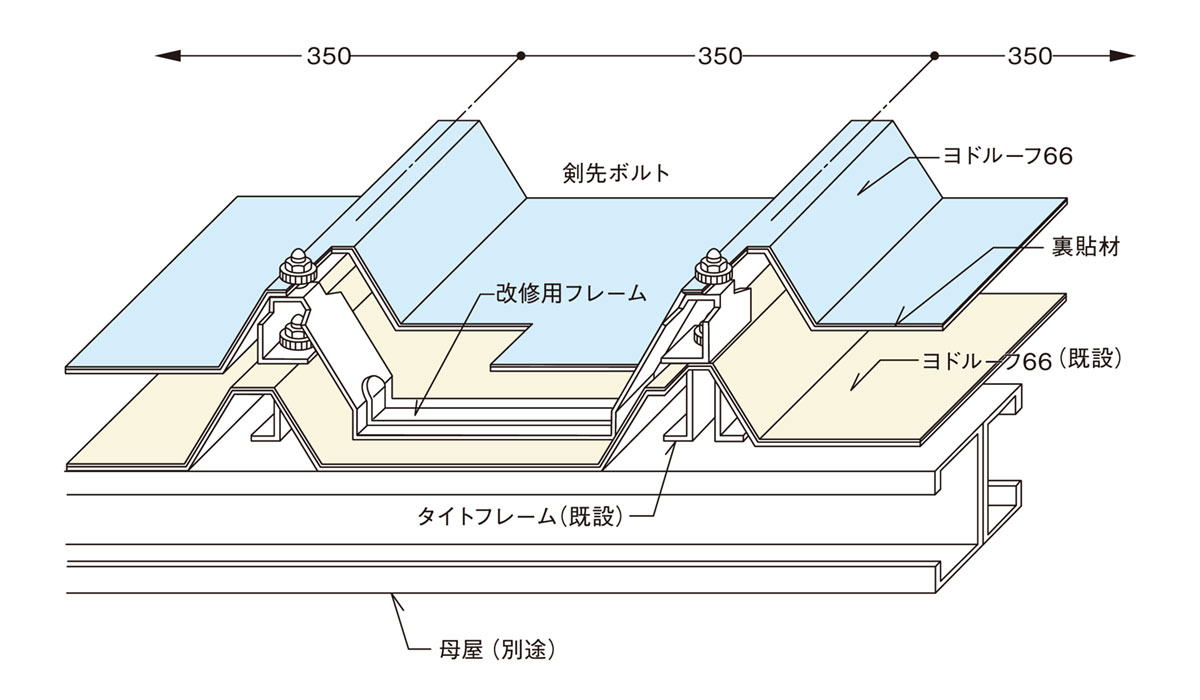

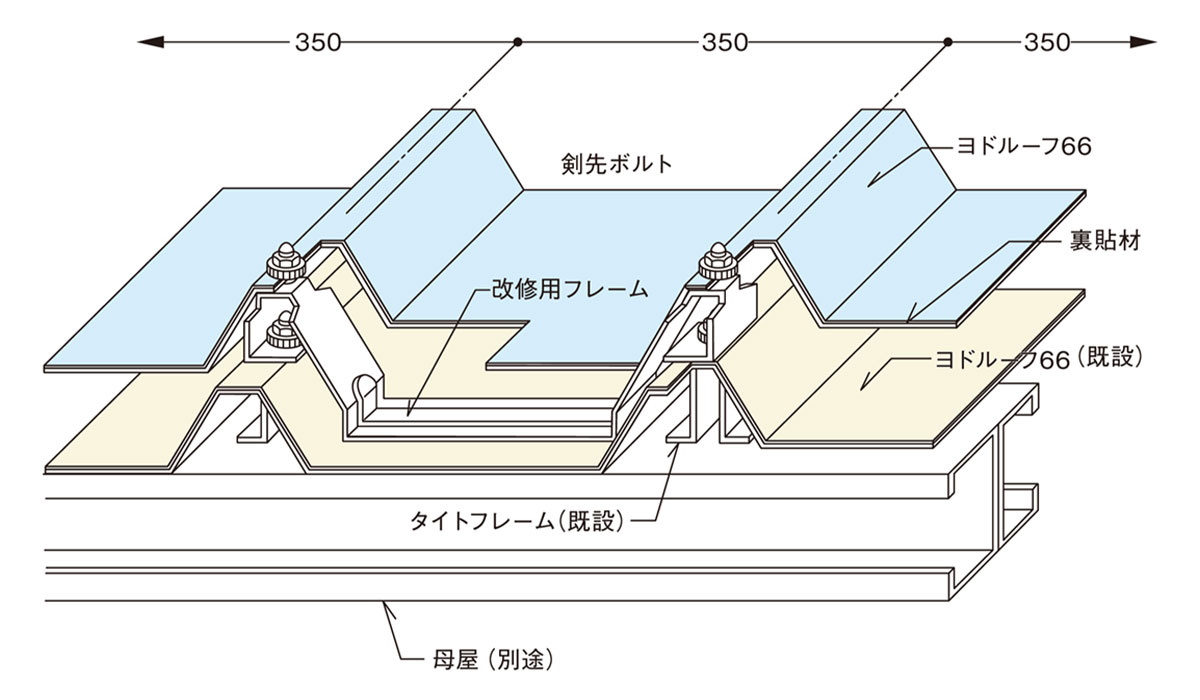

構造図
（単位：mm）

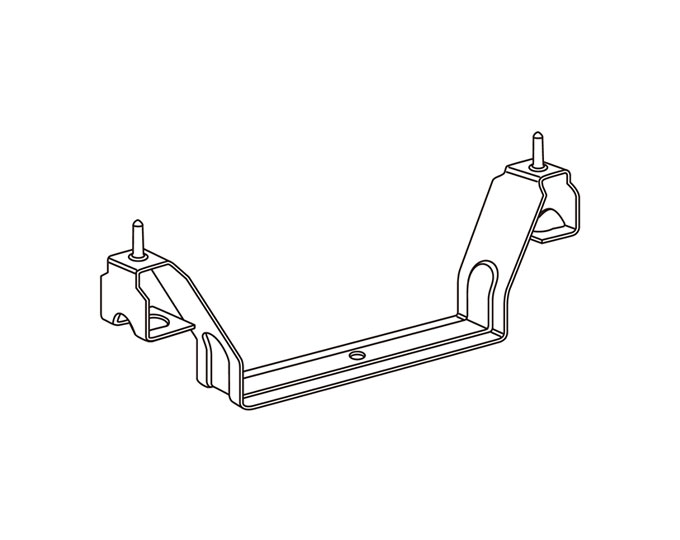

主要標準部品

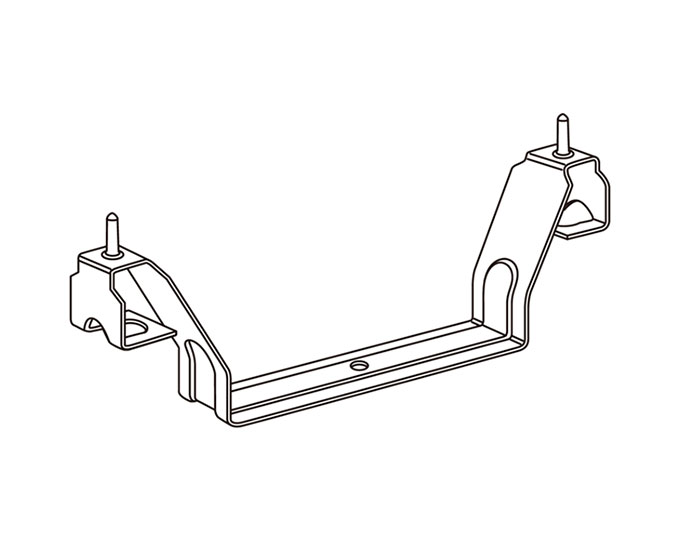

■改修用フレーム 66用
（単位：mm）
瓦棒屋根の改修
ヨドルーフ66ハゼ

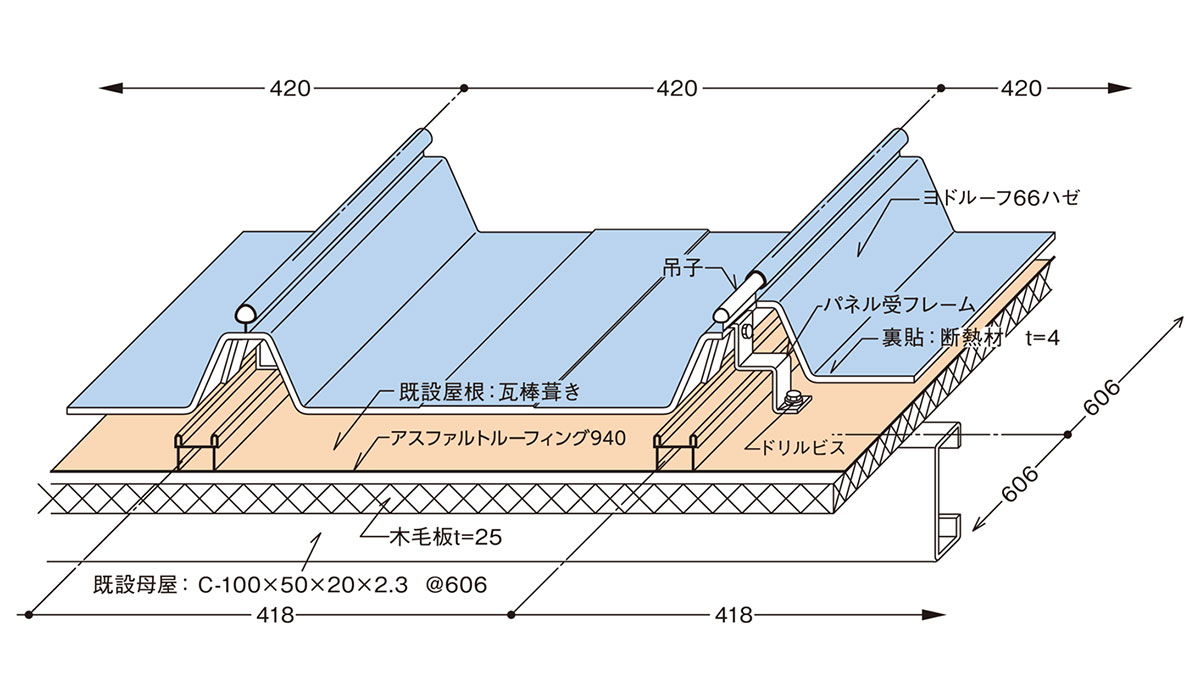

構造図
（単位：mm）

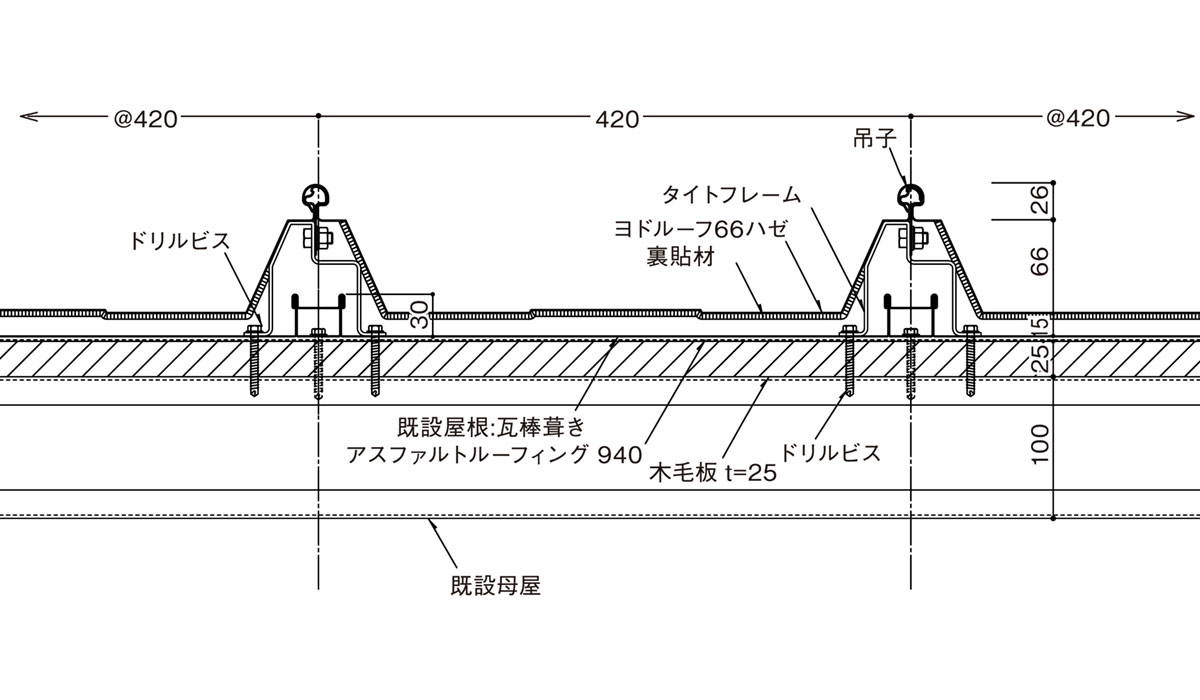

断面図
（単位：mm）
主要標準部品

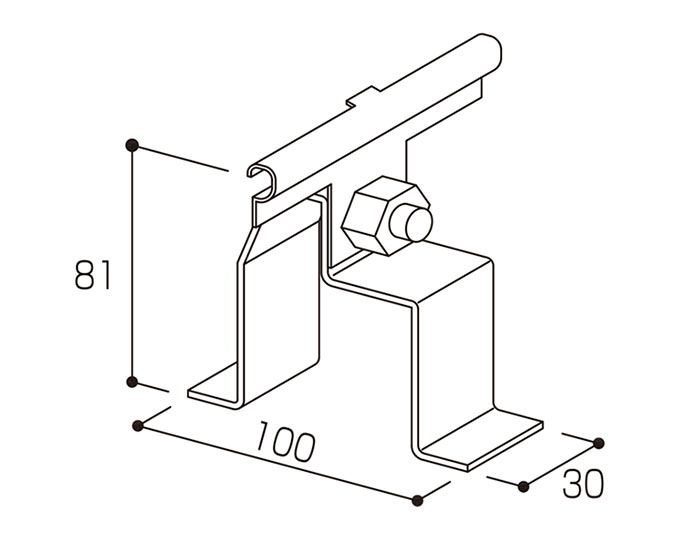

■標準品（FB-2.3t×30mm）
（単位：mm）

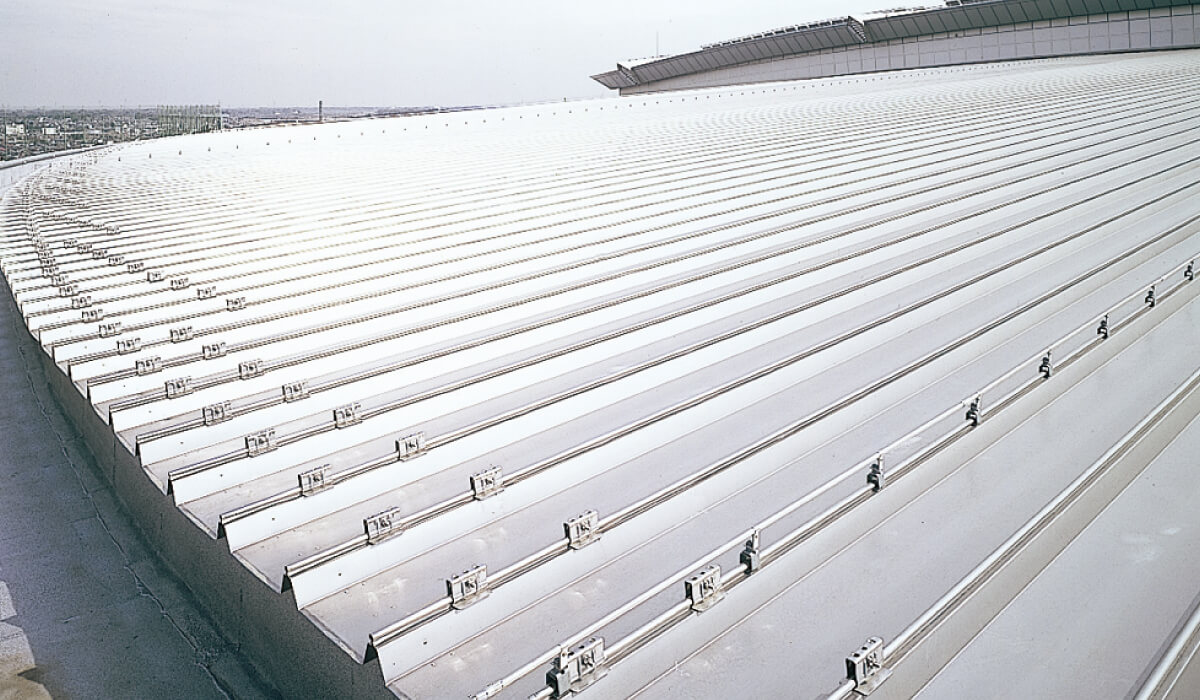

大波スレート屋根の改修
ヨドルーフ50
ヨドルーフ33
ヨドルーフ66ハゼ390
大波スレート用に開発した働き幅390の改修用ボルトレスタイプ。
特長
- 1. 既設大波スレート屋根に安全ネットを敷き込む。
- 2. 改修用フレーム390を取りつける。
- 3. ヨドルーフ66ハゼ390を葺いていく。
（単位：mm）
構造図
（単位：mm）
断面図
（単位：mm）
主要標準部品
■標準品（FB-2.3t×30mm）
（単位：mm）
「アスベスト成型板」の取扱いについて
改修・解体工事において作業者および周辺環境へのアスベスト飛散を防止するため、石綿障害予防規則(石規則)[平成17年7月1日施行]、非飛散性アスベスト廃棄物の取扱いに関する技術指針[平成17年3月30日環境省通達]などの法令を遵守した作業をしてください。
また、自治体において特別に規制されている事項もあり、各自治体の条例・マニュアルに準拠した作業をしてください。
なお、当社が製造・販売している商品にはアスベストは一切含有されておりません。
