ヨドルーフ66
小型・中型の建物に最適な
もっとも経済的で施工も簡単なタイプ

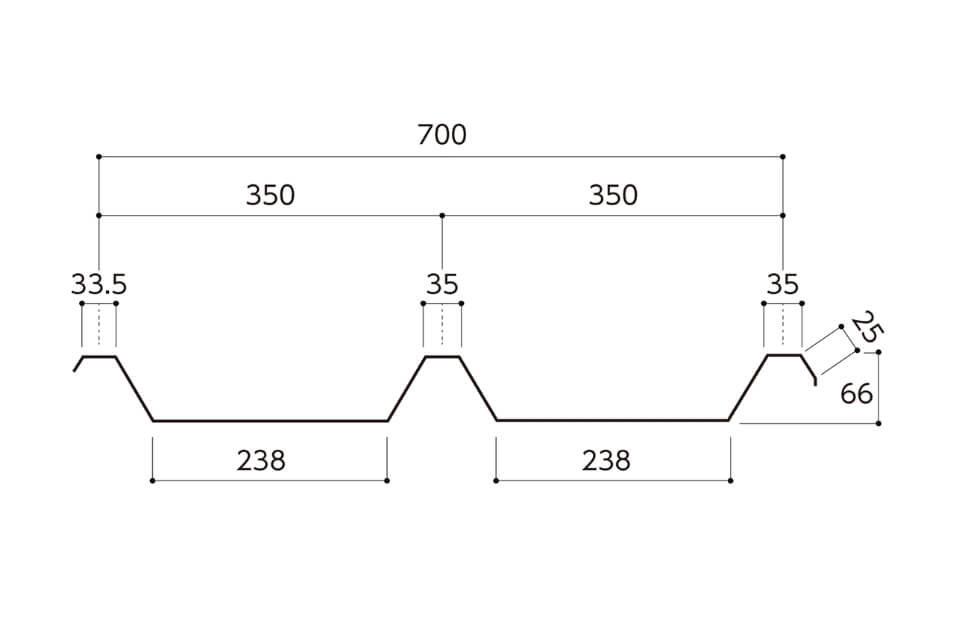

断面形状図
- 原板種類
- 鋼板素材について
- ガルバリウム鋼板
ヨドHyperGLカラー 萠〈きざし〉
ヨドHyperGLカラー カラーGL
ヨドHyperGLカラー EXEエグゼ
ヨドHyperGLカラー タフロン
- 板厚
- 0.5mm ／ 0.6mm ／ 0.8mm
特長・仕様
特長
-
1. 働き幅700mmで経済的
-
2. 小型から中型に最適な使いやすさ
-
3. 野地板などが不要で簡単施工
各種性能
断面性能
| 板厚(mm) | 単位重量 | 正圧 | 負圧 | |||
|---|---|---|---|---|---|---|
| W(kg/m) | W(kg/m2) | Ix(cm4/m) | Zx(cm3/m) | Ix(cm4/m) | Zx(cm3/m) | |
| 0.5 | 3.77 | 5.39 | 28 | 6.2 | 16.1 | 4.4 |
| 0.6 | 4.49 | 6.41 | 33.6 | 7.4 | 19.3 | 5.3 |
| 0.8 | 5.92 | 8.46 | 44.8 | 9.9 | 25.7 | 7.1 |
- ・断面性能：断面性能はJIS A 6514曲げ耐力試験に基づいて算出した参考値です。
- ・勾配：3/100以上
- ・自然曲率半径：100m以上

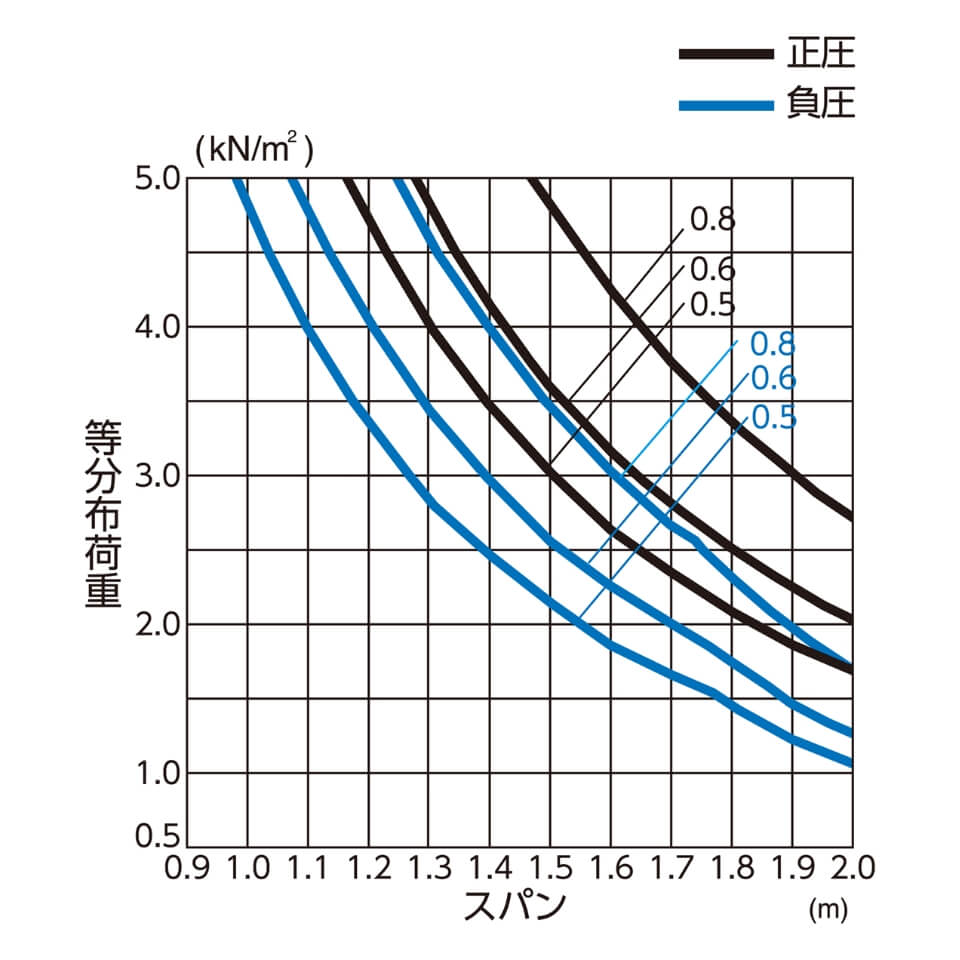

許容梁間
単純梁

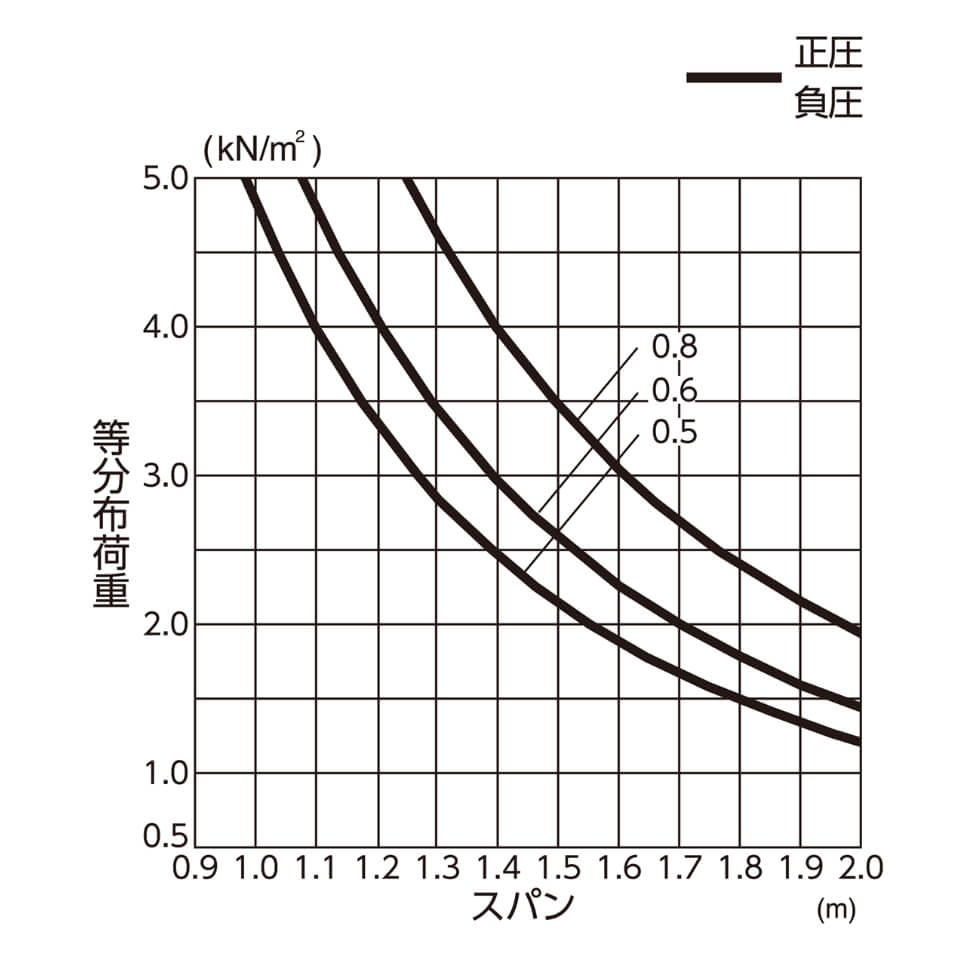

連続梁
（注）
上記の許容梁間隔は、以下の検討を考慮したグラフです。
① 断面性能による曲げ、たわみの検討
② 動風圧試験による検討
③ 接合部耐力による検討 (標準タイトフレーム)
インシュレーション工法などその他接合部材を用いた許容梁間隔については、最寄りの営業所にお問い合わせください。
多雪地・強風地域でのご使用には設計荷重を十分にご考慮ください。
（注） 軒出のはね出し寸法は山高の５倍以内で検討ください。山高の５倍以上の軒出を検討される場合には最寄の営業所にお問い合わせください。
（注） 耐火認定上の許容梁間は最寄りの営業所にお問い合わせください。
標準納め図

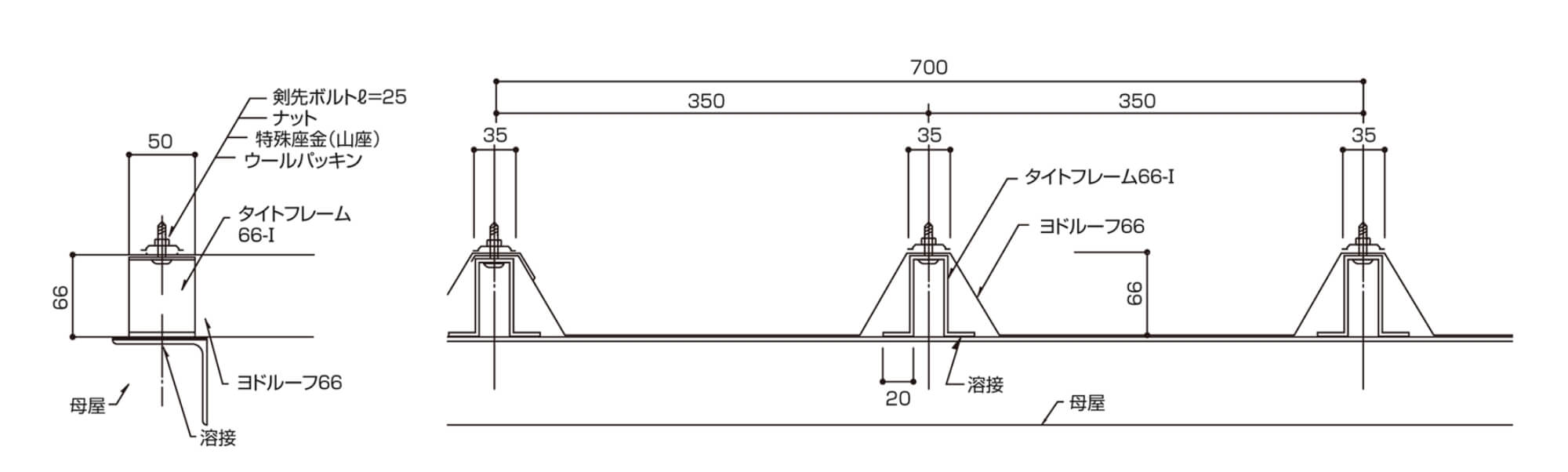

標準納め図
（単位：mm）
※タイトフレーム間は600mm程度にワンサイドボルトで緊結してください。
主要標準部品
タイトフレーム66

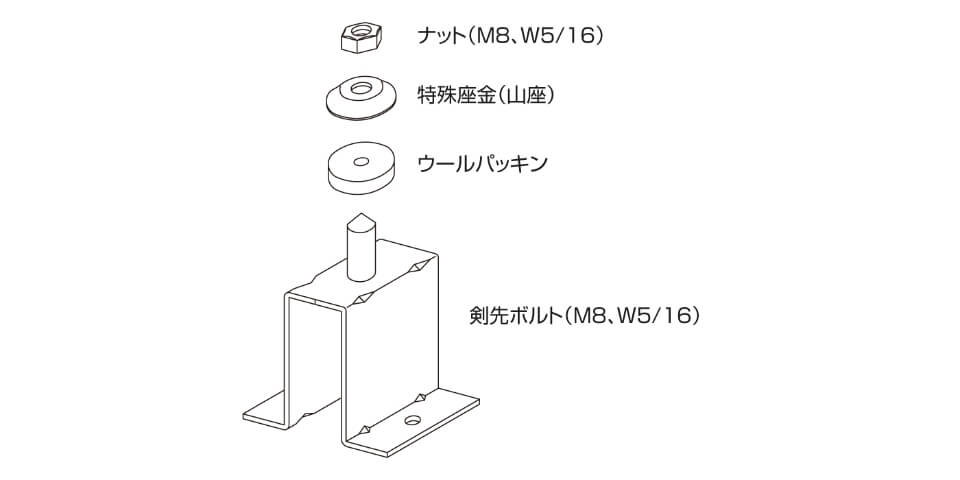

Ⅰ型（FB-2.3t×50mm）
（単位：mm）

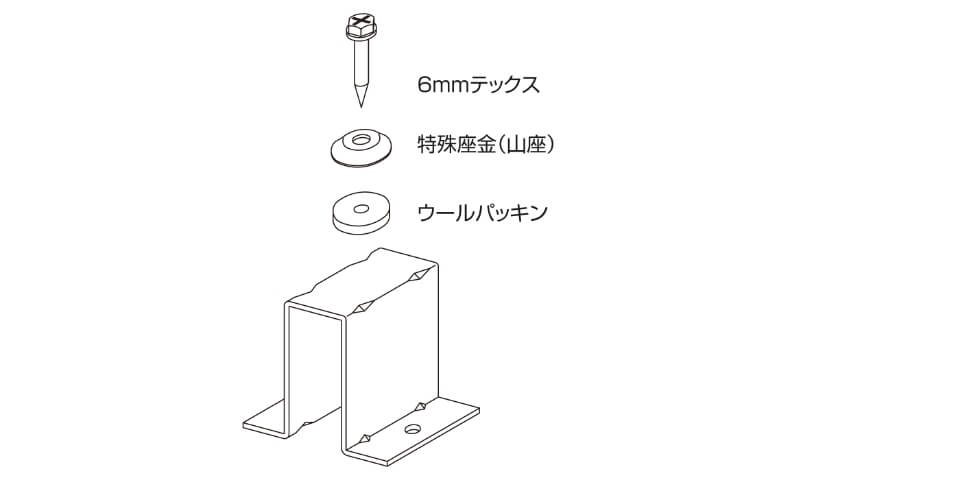

Ⅱ型（FB-2.3t×50mm）
（単位：mm）
主要標準部品

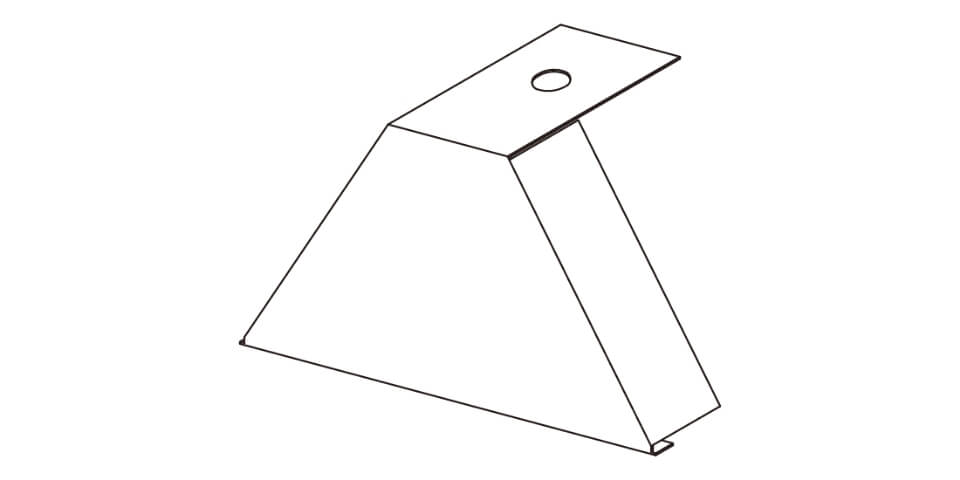

軒先面戸66
（単位：mm）

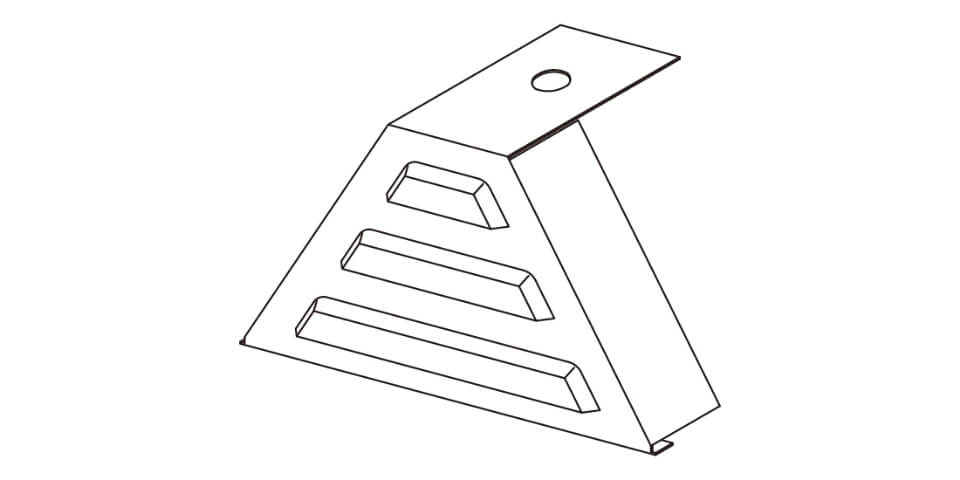

換気面戸66
（単位：mm）

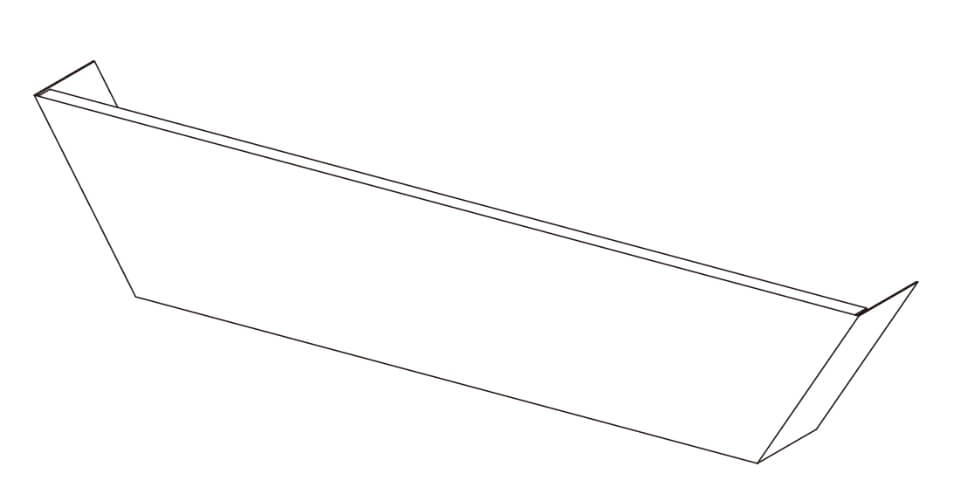

化粧フレーム
（単位：mm）
