屋根材 製品紹介
ヨドルーフ90ハゼ
ハゼ折板ながら働き幅600mmと広く
経済性と強度も両立

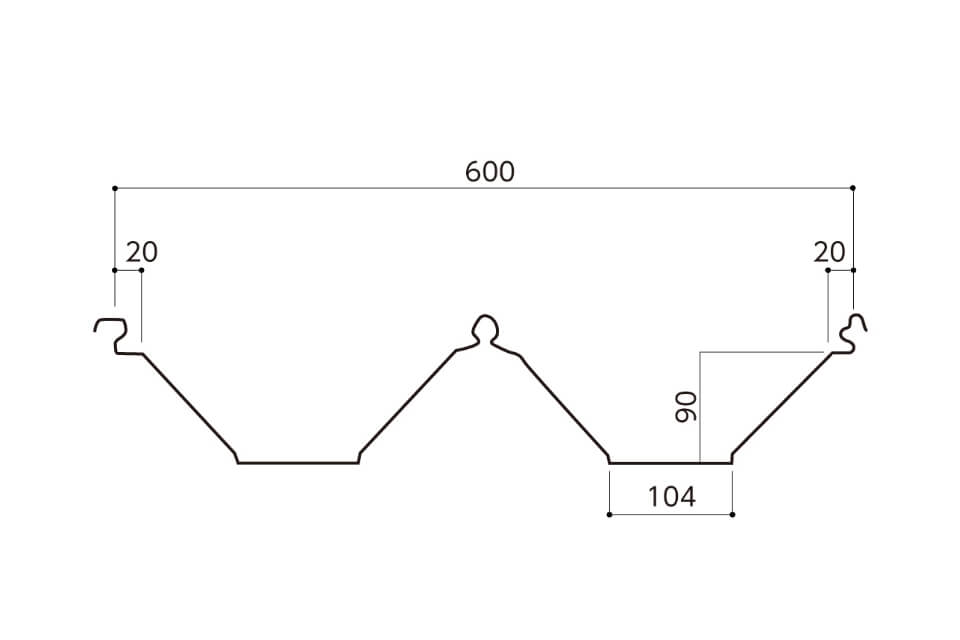

断面形状図
- 原板種類
- 鋼板素材について
- ガルバリウム鋼板
ヨドHyperGLカラー 萠〈きざし〉
ヨドHyperGLカラー カラーGL
ヨドHyperGLカラー EXEエグゼ
ヨドHyperGLカラー タフロン
- 板厚
- 0.6mm ／ 0.8mm
- 認定番号
- 屋根30分耐火FP030RF-0050（スーパーフェルトンⅡ等）
屋根30分耐火FP030RF-0483（フネンエース）
屋根30分耐火FP030RF-0482（ハイエチレンスーパー）
屋根30分耐火FP030RF-0101（インシュレーション工法）
特殊工法
改修工法
設計価格
※設計価格のご説明
建物の予算計画・設計積算等に弊社屋根・外壁材を御検討いただく参考資料として、ご利用いただけますよう掲載しております。
小口工事、変形屋根・外壁、急勾配屋根、屋根材壁張り、夜間工事等の特殊工事は、別途単価にてお願いいたします。
特長・仕様
特長
-
1. 経済性と強度が高バランス
各種性能
断面性能
| 板厚(mm) | 単位重量 | 正圧 | 負圧 | |||
|---|---|---|---|---|---|---|
| W(kg/m) | W(kg/m2) | Ix(cm4/m) | Zx(cm3/m) | Ix(cm4/m) | Zx(cm3/m) | |
| 0.6 | 4.49 | 7.48 | 146.0 | 31.4 | 97.3 | 19.5 |
| 0.8 | 5.92 | 9.87 | 194.67 | 41.87 | 129.73 | 26.0 |
- ・断面性能：断面性能はJIS A 6514曲げ耐力試験に基づいて算出した参考値です。
- ・勾配：3/100以上
- ・自然曲率半径：150m以上
許容梁間

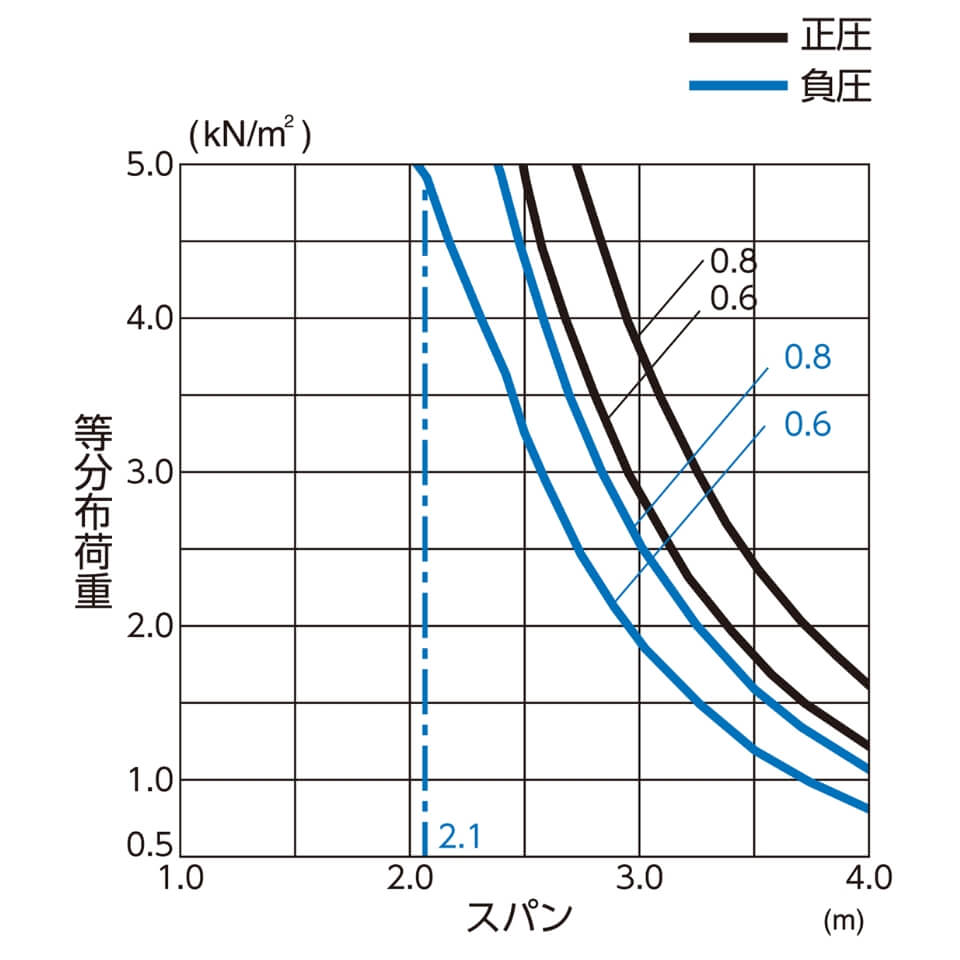

単純梁

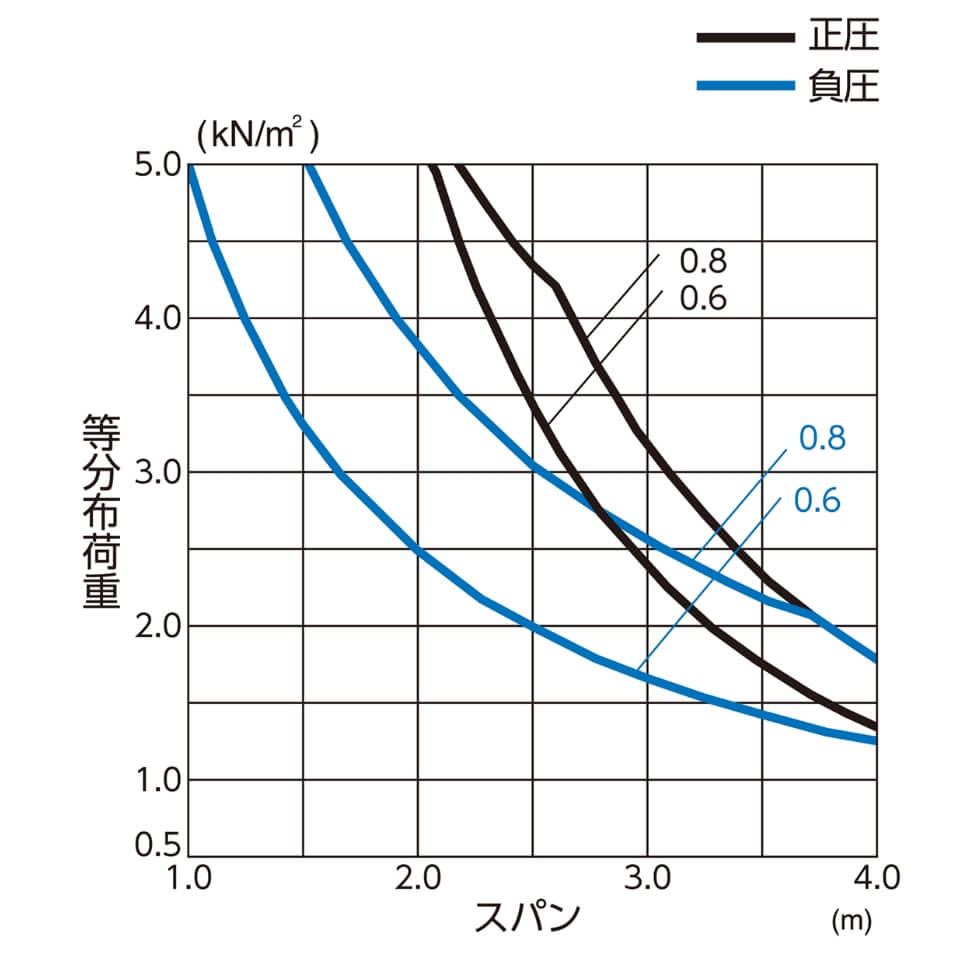

連続梁
（注）
上記の許容梁間隔は、以下の検討を考慮したグラフです。
① 断面性能による曲げ、たわみの検討
② 動風圧試験による検討
③ 接合部耐力による検討 (標準タイトフレーム)
インシュレーション工法などその他接合部材を用いた許容梁間隔については、最寄りの営業所にお問い合わせください。
多雪地・強風地域でのご使用には設計荷重を十分にご考慮ください。
（注） 軒出のはね出し寸法は山高の５倍以内で検討ください。山高の５倍以上の軒出を検討される場合には最寄の営業所にお問い合わせください。
（注） 耐火認定上の許容梁間は最寄りの営業所にお問い合わせください。

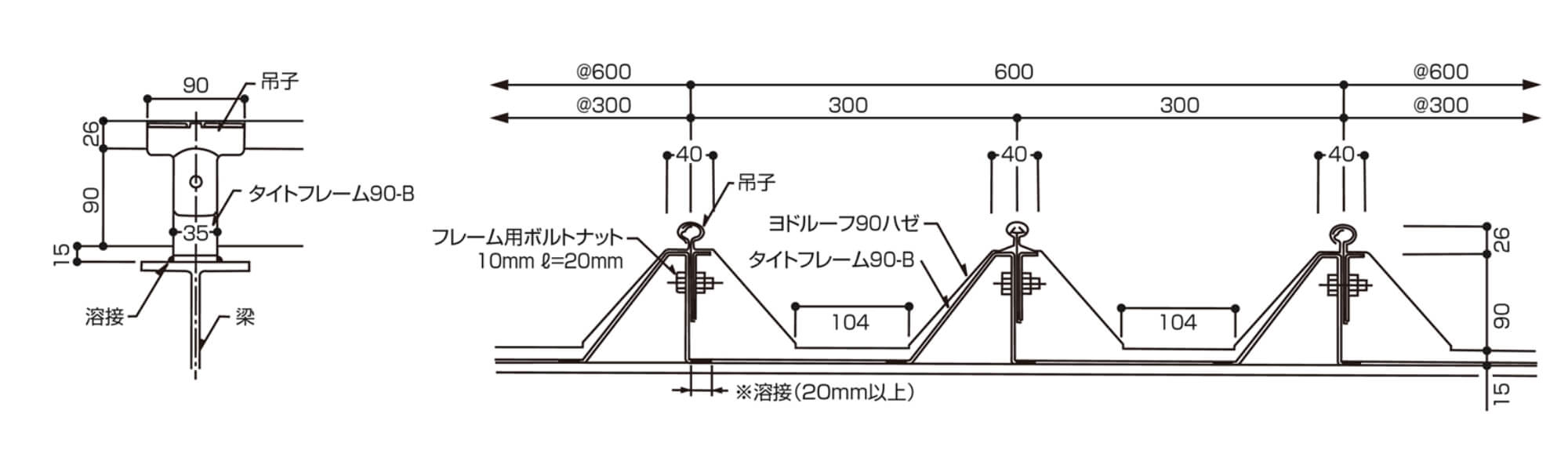

標準納め図
標準納め図
（単位：mm）
※（ ）内寸法は設計による。
主要標準部品
タイトフレーム90

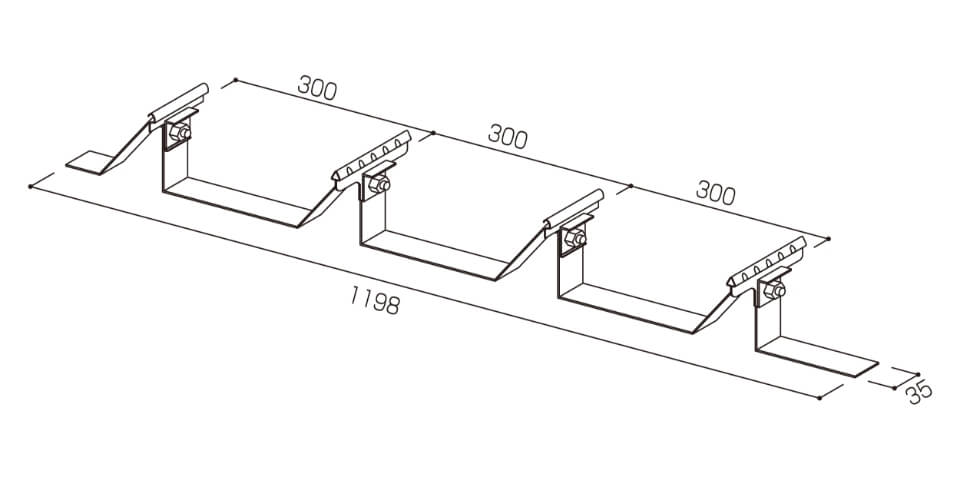

タイトフレーム
（単位：mm）

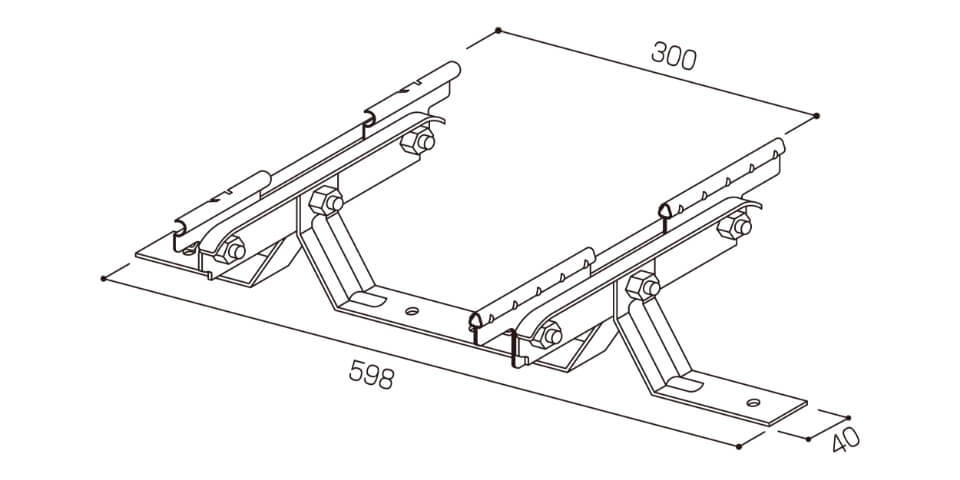

軒用フレーム
（単位：mm）

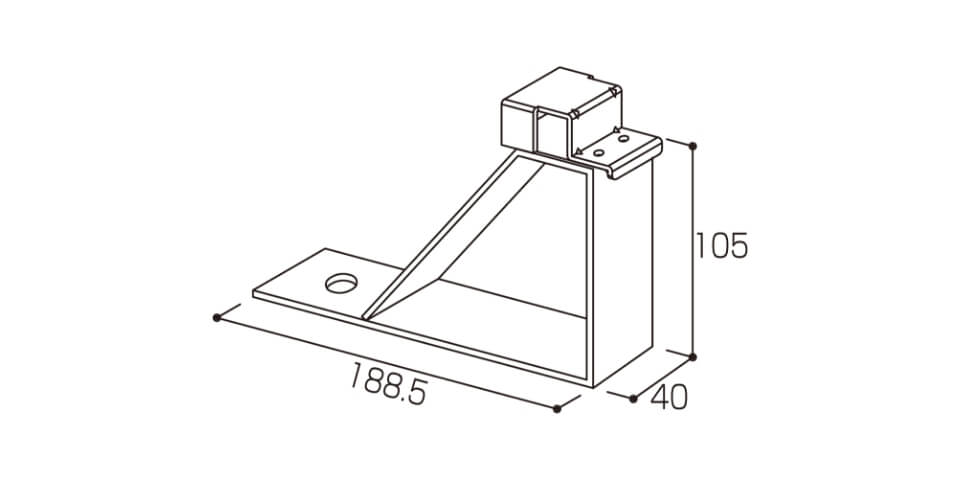

妻用フレーム
（単位：mm）
※ハゼ用妻金具別途ご発注ください。
