屋根材製品紹介

ヨドルーフ108ハゼ

シャープな段形状で美しさと機能性を両立。
バランスに優れた折板屋根。

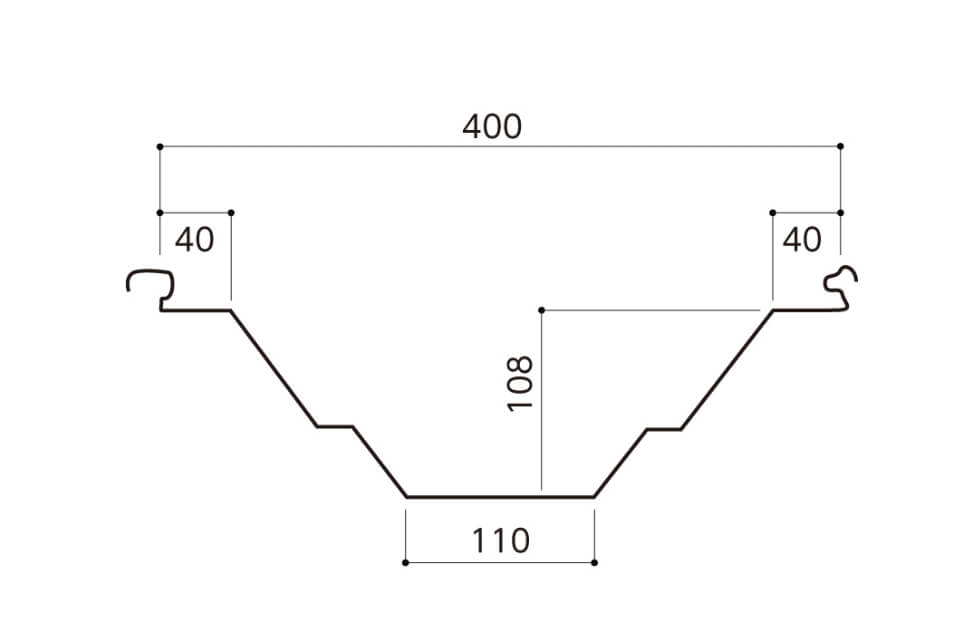

断面形状図

原板種類: 鋼板素材について; ガルバリウム鋼板
ヨドHyperGLカラー萠〈きざし〉
ヨドHyperGLカラーカラーGL
ヨドHyperGLカラー EXEエグゼ
ヨドHyperGLカラータフロン

板厚: 0.6mm ／（0.8mm）※
※（）は営業所へお問い合わせください。

認定番号: 屋根30分耐火FP030RF-0015（スーパーフェルトンⅡ等）
屋根30分耐火FP030RF-0101（インシュレーション工法）

特殊工法

インシュレーション工法

改修工法

ハゼタイプ折板屋根の改修

設計価格

※設計価格のご説明
建物の予算計画・設計積算等に弊社屋根・外壁材を御検討いただく参考資料として、ご利用いただけますよう掲載しております。
小口工事、変形屋根・外壁、急勾配屋根、屋根材壁張り、夜間工事等の特殊工事は、別途単価にてお願いいたします。

CADデータダウンロード技術資料 WEBカタログ

特長・仕様

特長

1. 美しい段形状で歪み防止
2. 経済性と強度が高バランス
3. さまざまな特殊工法が可能な適応性

半径20m以上のアーチ工法やインシュレーション工法も可能です。
※アーチ成形品は別途お問い合わせ願います。

各種性能

断面性能

板厚(mm)	単位重量		正圧		負圧
板厚(mm)	W(kg/m)	W(kg/m²)	Ix(cm⁴/m)	Zx(cm³/m)	Ix(cm⁴/m)	Zx(cm³/m)
0.6	2.95	7.38	193.65	33.4	116.35	20.0
(0.8)	3.89	9.73	258.2	44.53	155.13	26.67

・断面性能：断面性能はJIS A 6514曲げ耐力試験に基づいて算出した参考値です。
・勾配：3/100以上
・自然曲率半径：200m以上

許容梁間

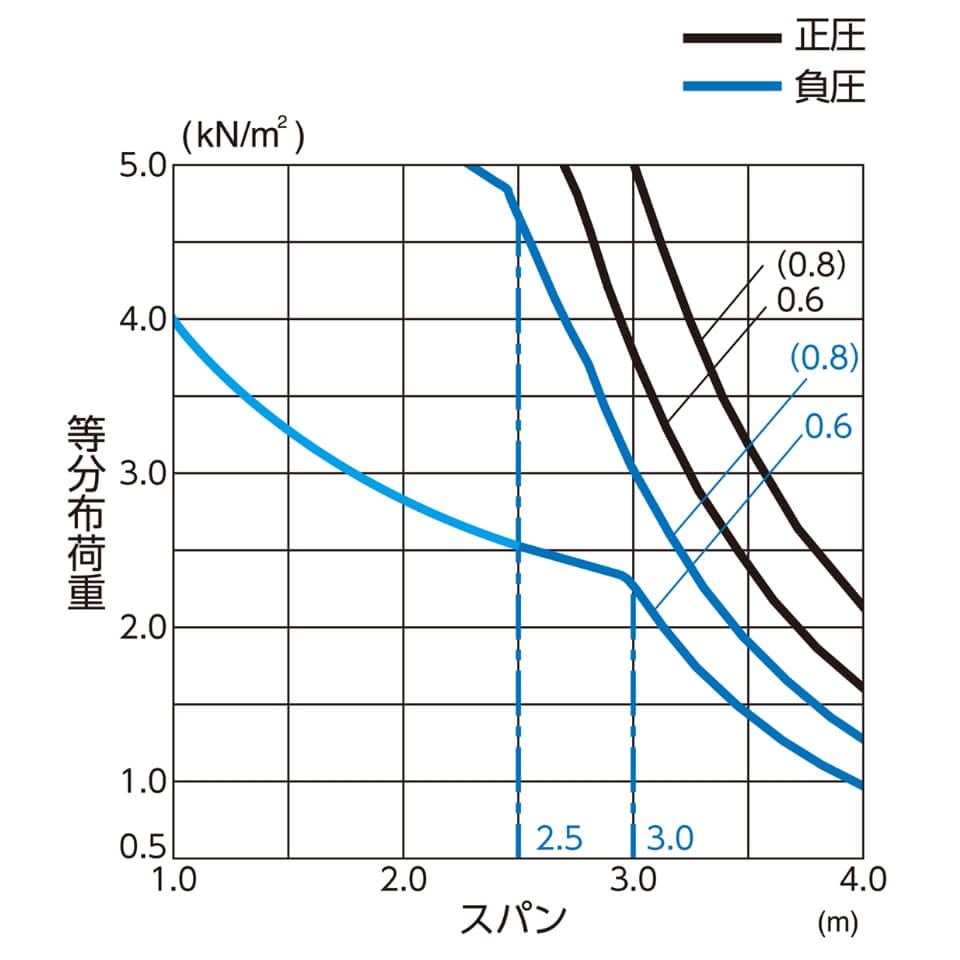

単純梁

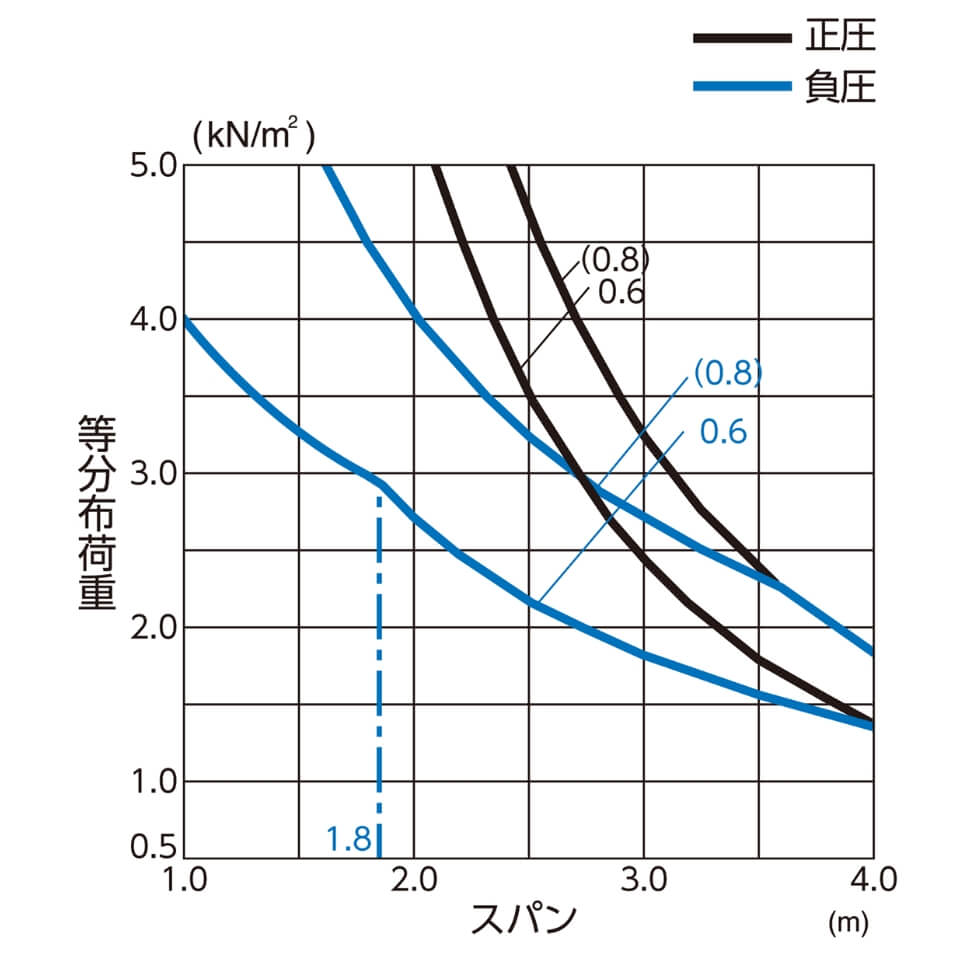

連続梁

（注）上記の許容梁間隔は、以下の検討を考慮したグラフです。
① 断面性能による曲げ、たわみの検討
② 動風圧試験による検討

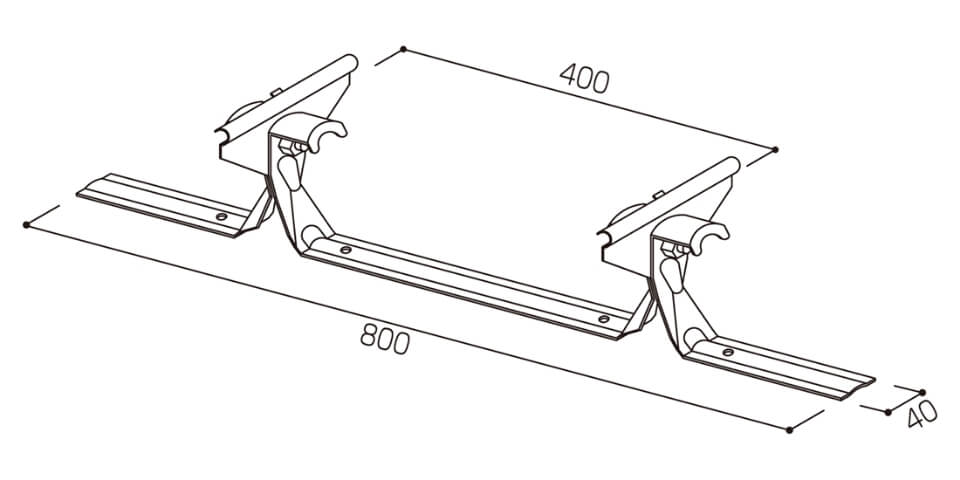

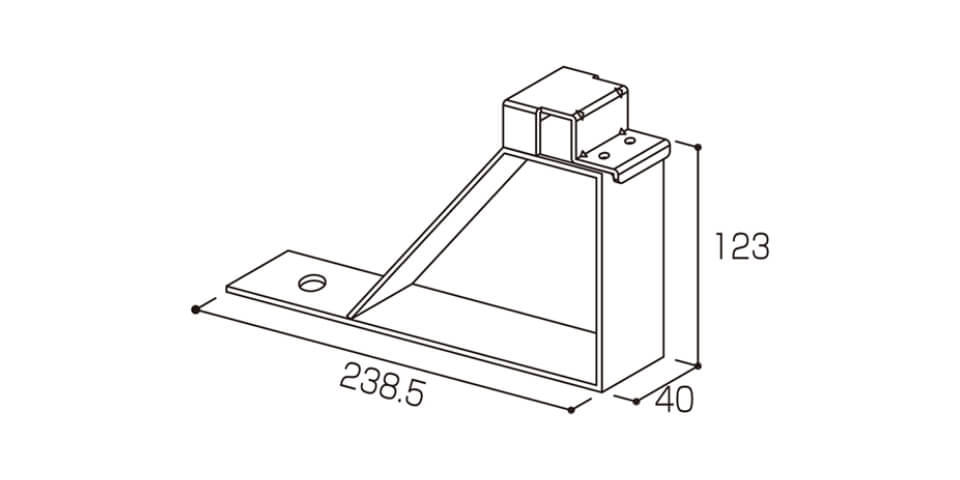

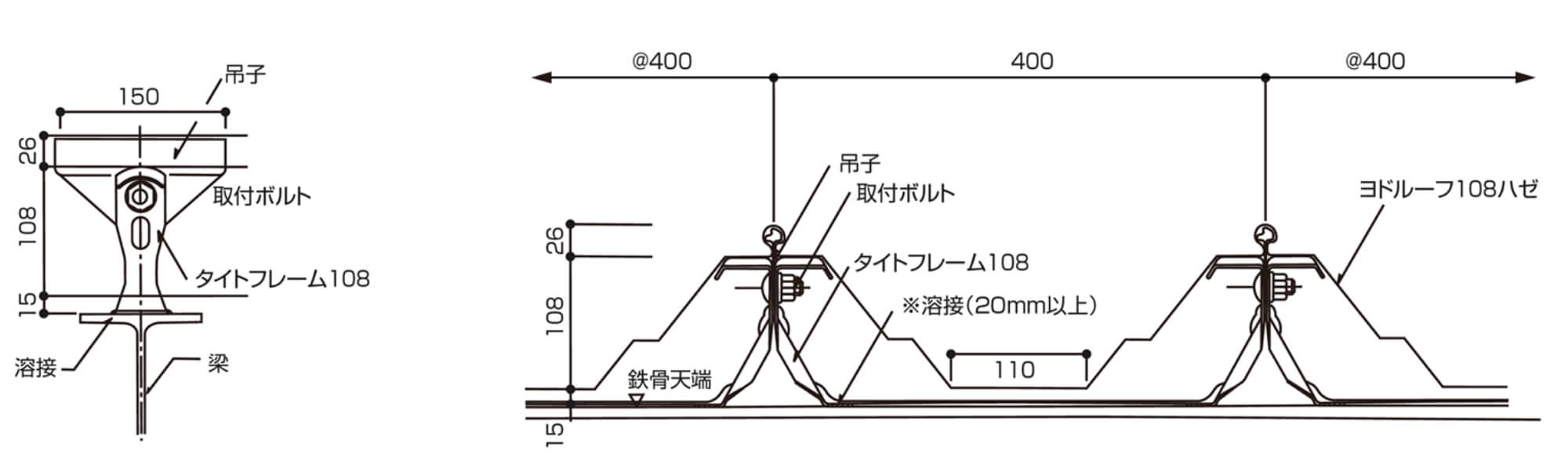

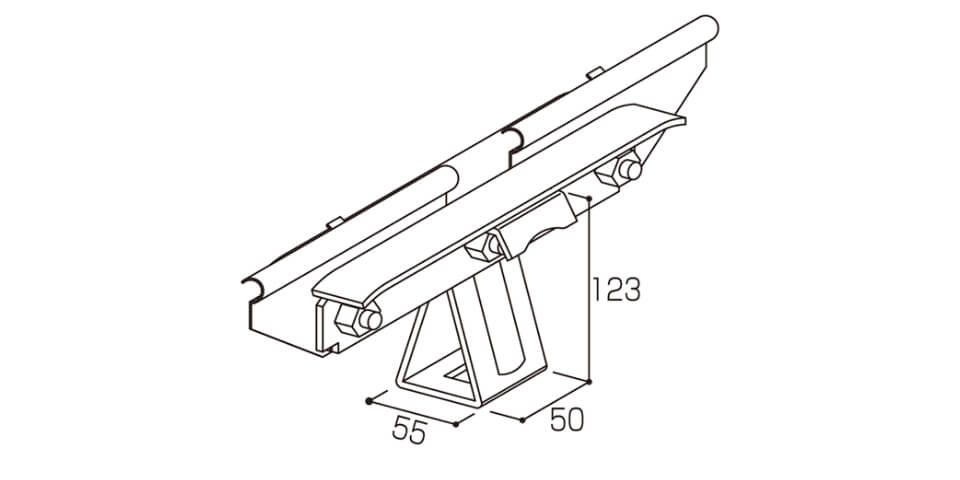

③ 接合部耐力による検討 (標準タイトフレーム)
インシュレーション工法などその他接合部材を用いた許容梁間隔については、最寄りの営業所にお問い合わせください。
多雪地・強風地域でのご使用には設計荷重を十分にご考慮ください。

（注）軒出のはね出し寸法は山高の５倍以内で検討ください。山高の５倍以上の軒出を検討される場合には最寄の営業所にお問い合わせください。

（注）耐火認定上の許容梁間は最寄りの営業所にお問い合わせください。
