改修工法
ヨドルーフ33
短期間で見違えるほど美しく。操業・営業を休まずOK。
既設スレート屋根をそのまま活かす効率のよい無塵工法

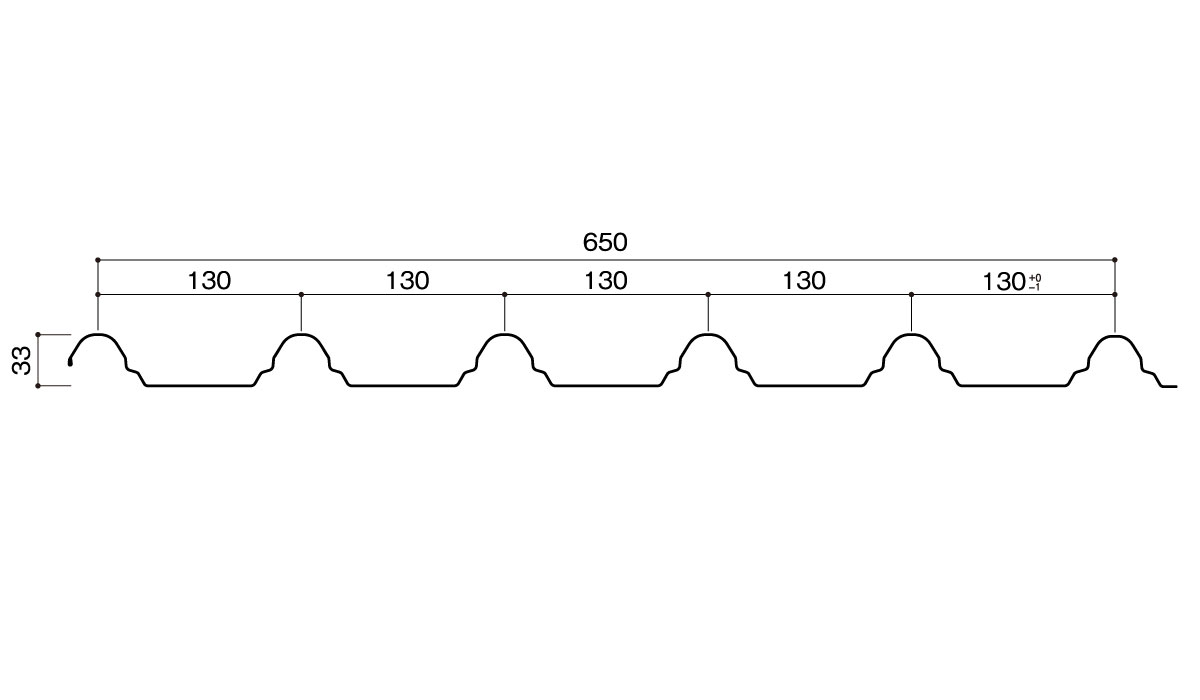

断面形状図
- 原板種類
- ガルバリウム鋼板
ヨドHyperGLカラー 萠〈きざし〉
ヨドHyperGLカラー カラーGL
- 板厚
- 0.5mm
特長・仕様
特長
-
1. 無塵工法により経済的＆効率的
無塵工法は、既設スレート屋根の固定ボルトに専用部材を緊結し新しい屋根材を固定する工法です。
古いスレート屋根を剥がさないので、費用がかからずほこりも出ないため、工事中も操業・営業が続けられて効率的です。施工計画時に既設スレート屋根および固定ボルトの事前調査が必要です。既存スレート屋根の固定ボルトの腐食状況によっては、無塵工法を採用出来ない場合がありますのでご注意願います。また、採用できる場合でも部分的に下地母屋へのビス打ち等による補強が必要になる場合がありますのでご注意願います。

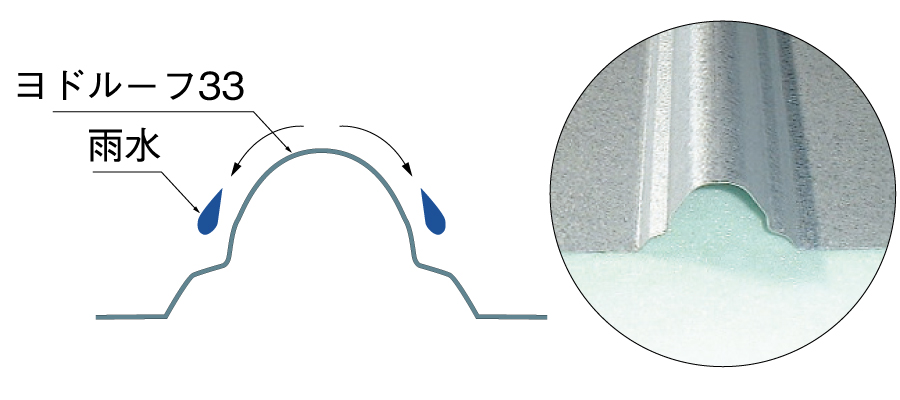

水密性
山部に雨水がとどまりにくい形状
仕様
断面形状

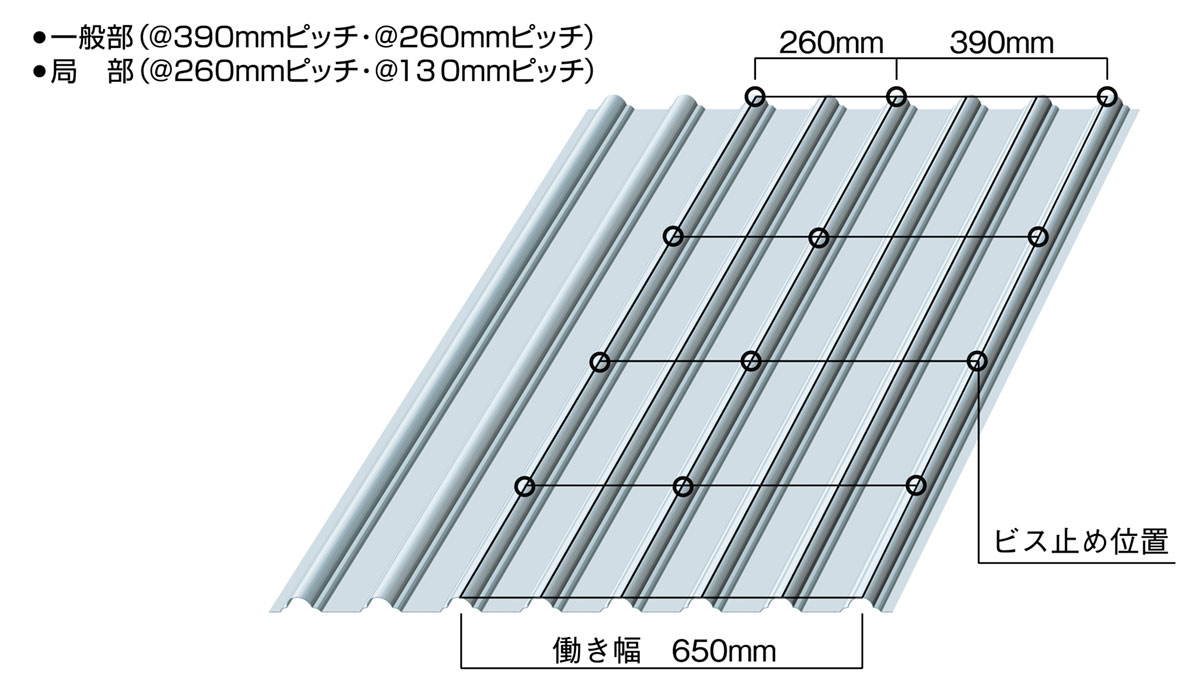

ビス止め位置
| 板厚(mm) | 単位重量 | |
|---|---|---|
| kg/m | kg/m2 | |
| 0.5 | 3.77 | 5.80 |
| 強度性能 |
|---|
| 負圧許容荷重2,000N/m2 (下地ピッチ@900) |
| 水密性能 |
|---|
| 平均圧力245N/m2 異常なし |
標準部品

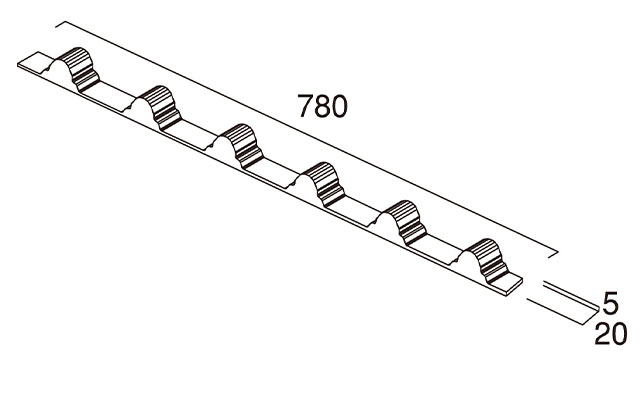

軒先ケミカル面戸Ⅰ
（単位：mm）

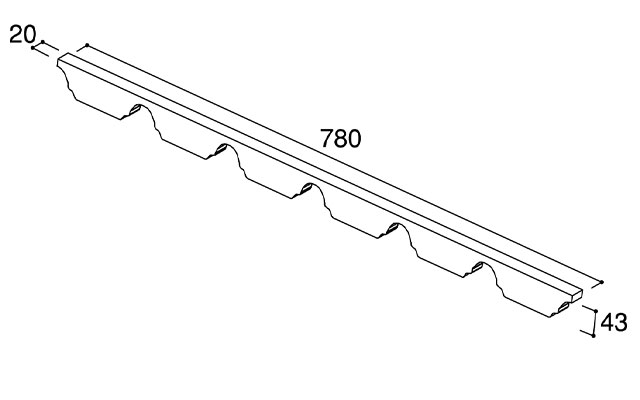

水上ケミカル面戸
（単位：mm）

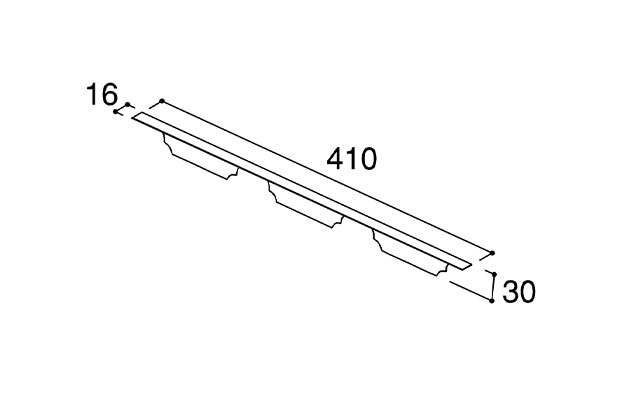

エプロン面戸
（単位：mm）

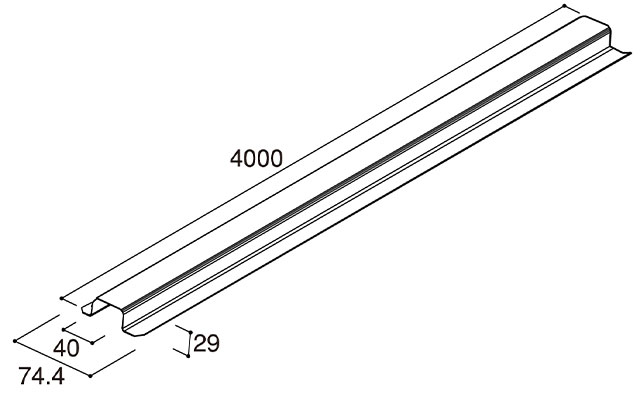

通し母屋
（単位：mm）

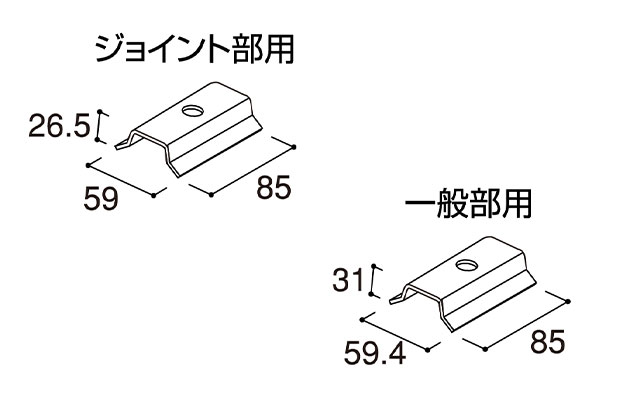

通し母屋固定金具
（単位：mm）

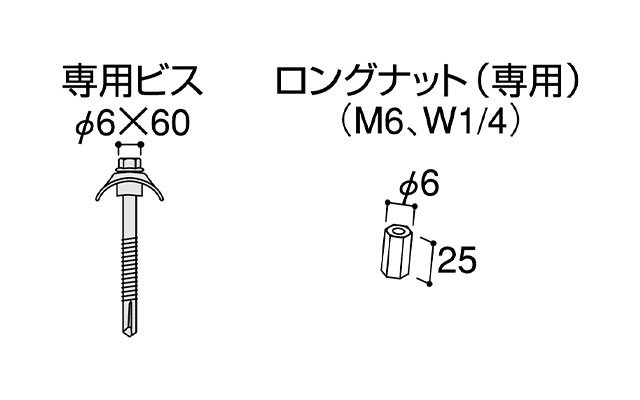

専用ビス・専用ロングナット
（単位：mm）
施工手順

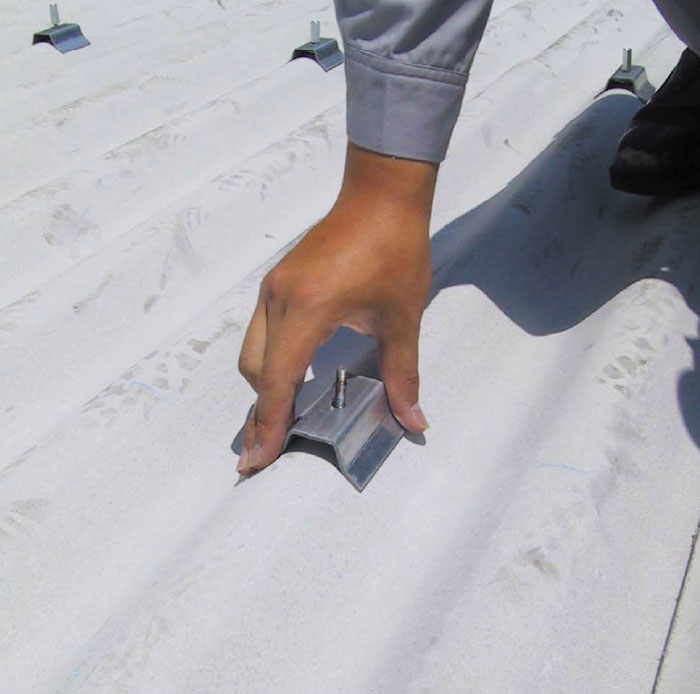

①通し母屋固定金具の取付け

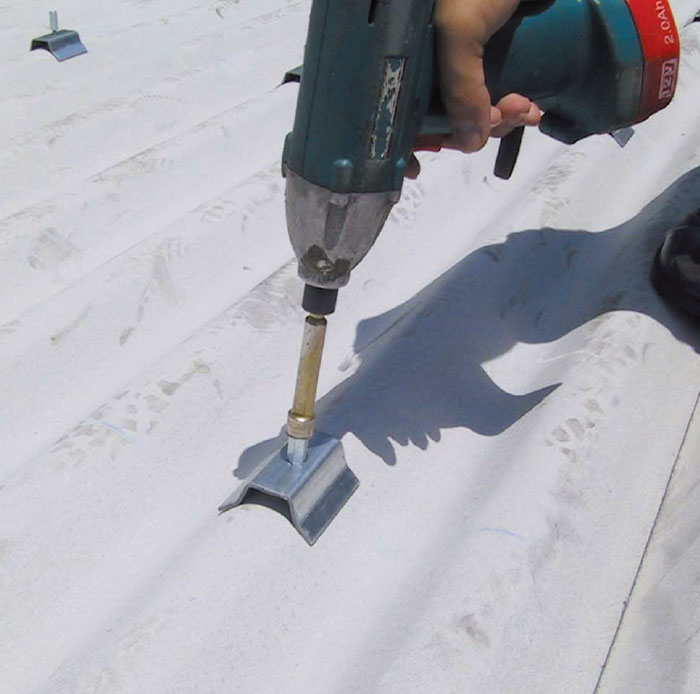

②ロングナットの取付け

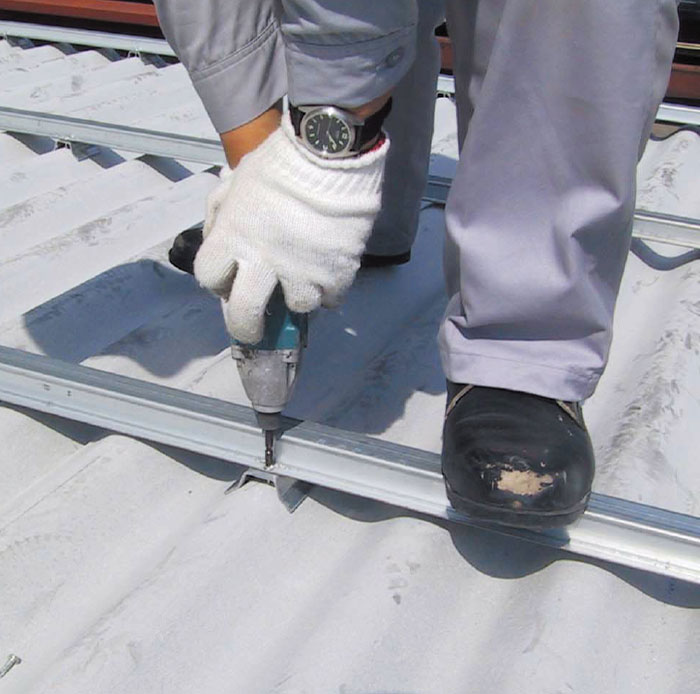

③通し母屋の取付け

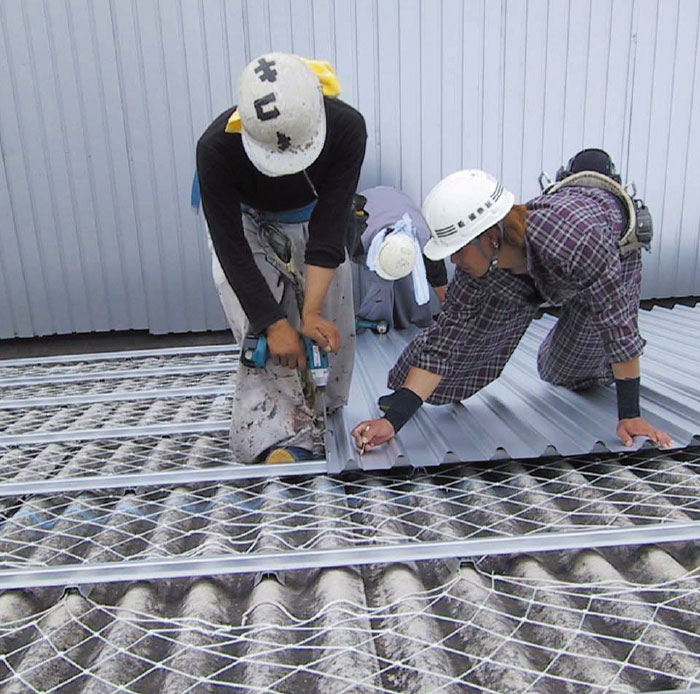

④ルーフの取付け

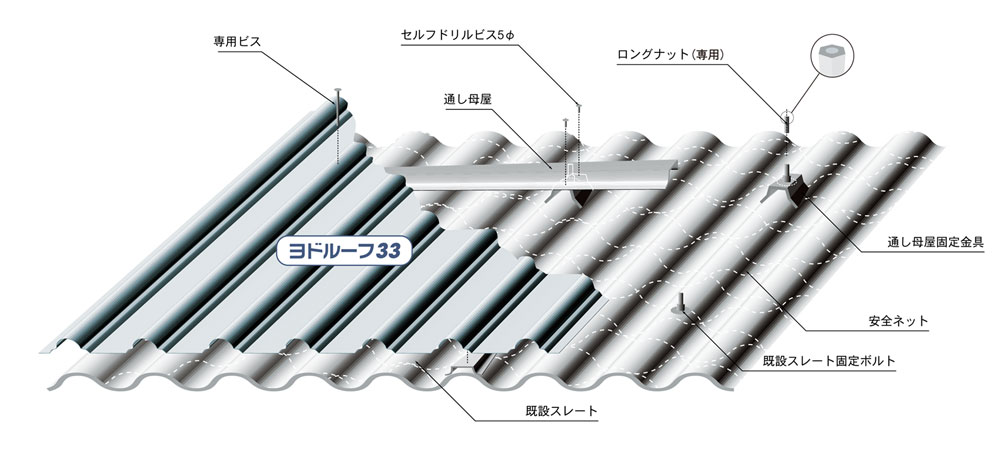

無塵工法構造図
無塵工法構造図
（単位：mm）

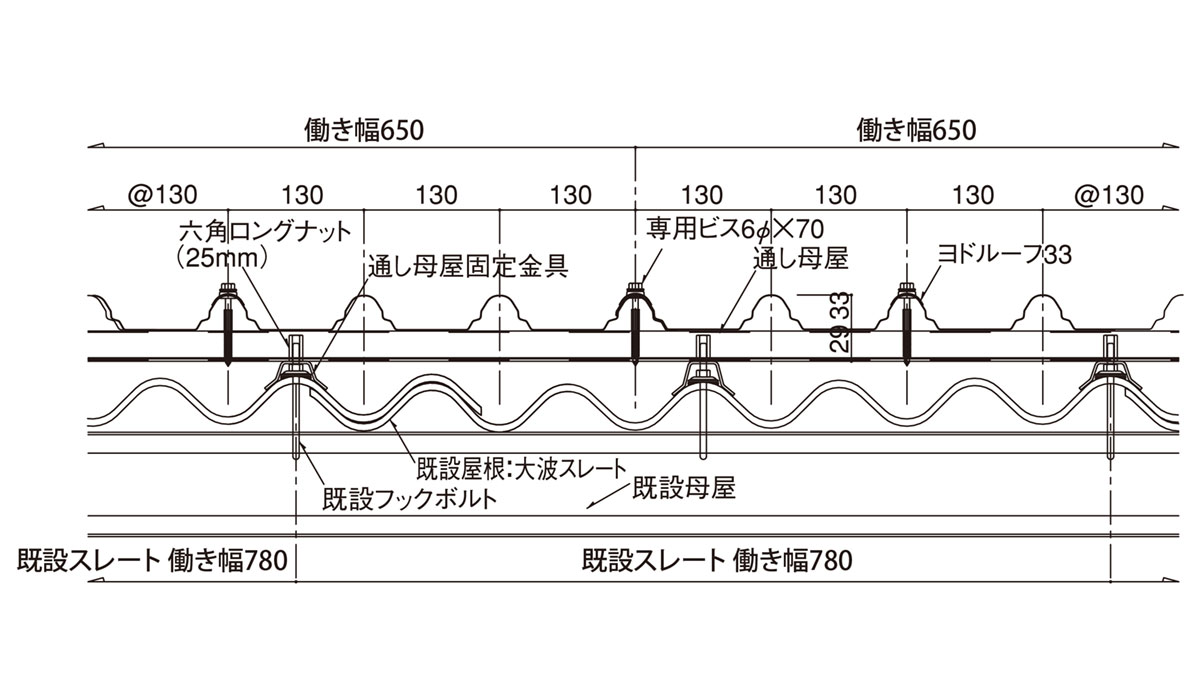

かん合断面図
（単位：mm）

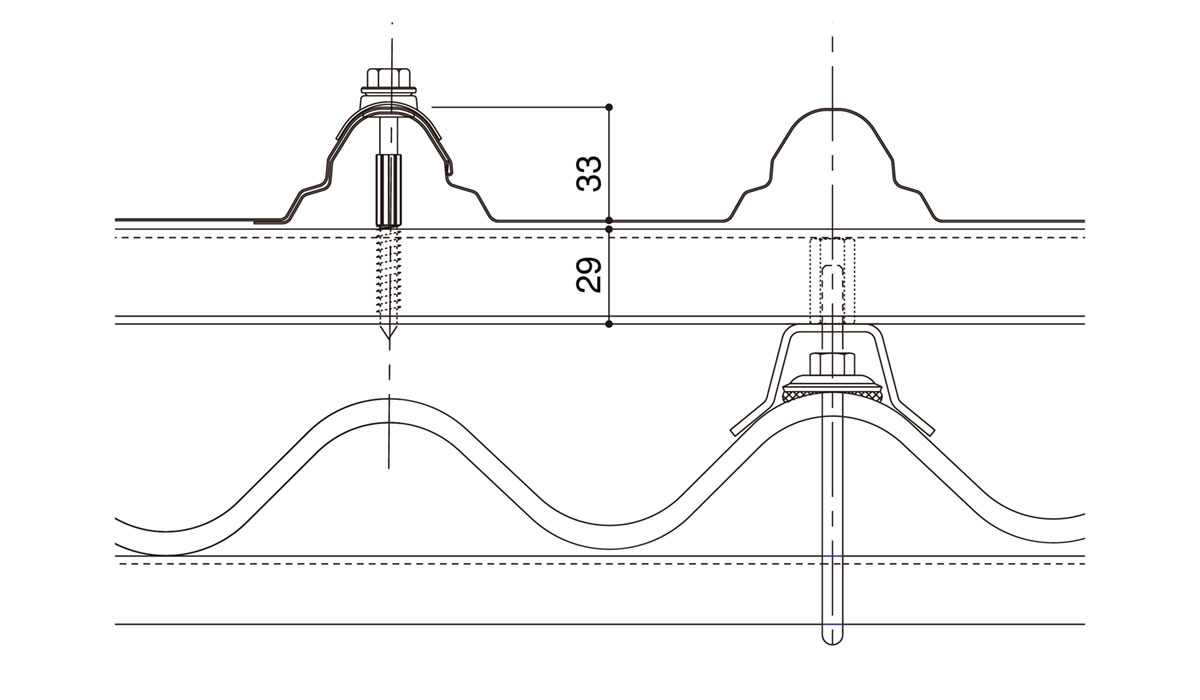

断面詳細図
（単位：mm）
