ヨドルーフ192ハゼ

業界最高レベルの山高で
高強度を実現した折板屋根

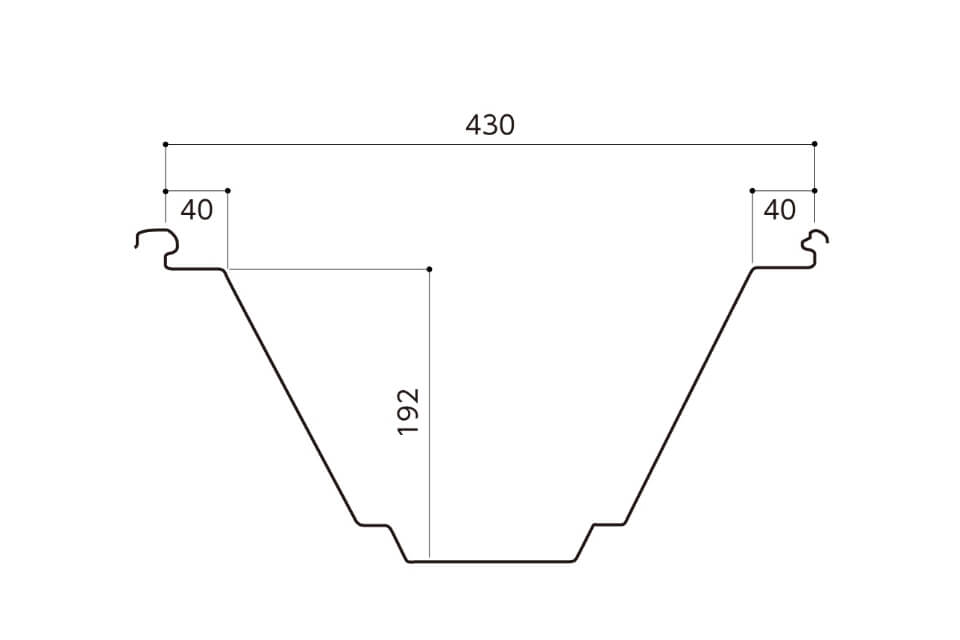

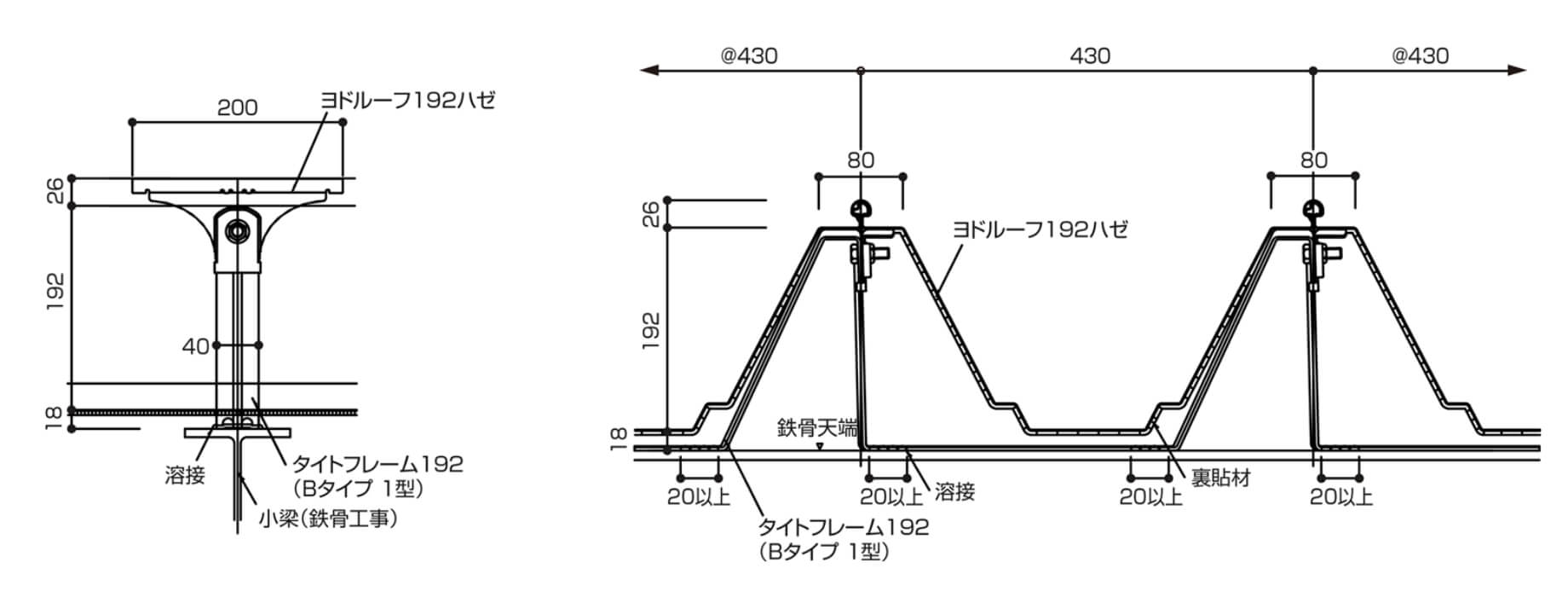

断面形状図

原板種類: 鋼板素材について; ガルバリウム鋼板
ヨドHyperGLカラー萠〈きざし〉
ヨドHyperGLカラーカラーGL
ヨドHyperGLカラー EXEエグゼ
ヨドHyperGLカラータフロン

板厚: （0.6mm）※ ／ 0.8mm ／ 1.0mm
※インシュレーション工法の下葺時のみ

認定番号: 屋根30分耐火FP030RF-0504（スーパーフェルトンⅡ等）※
屋根30分耐火FP030RF-0605（フネンエース）※
屋根30分耐火FP030RF-0606（ハイエチレンスーパー）※
屋根30分耐火FP030RF-2059(1)～(4)（インシュレーション工法）
※屋根30分耐火認定は板厚0.8mm、1.0mmになります。

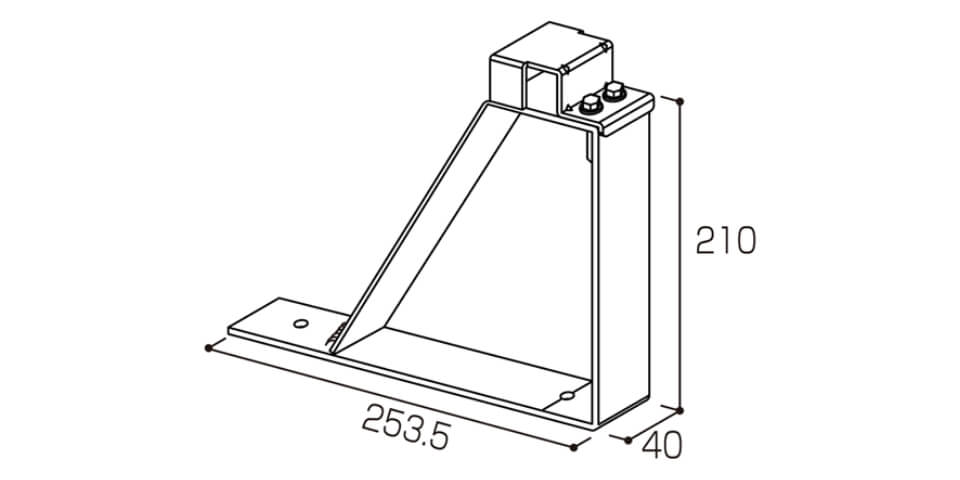

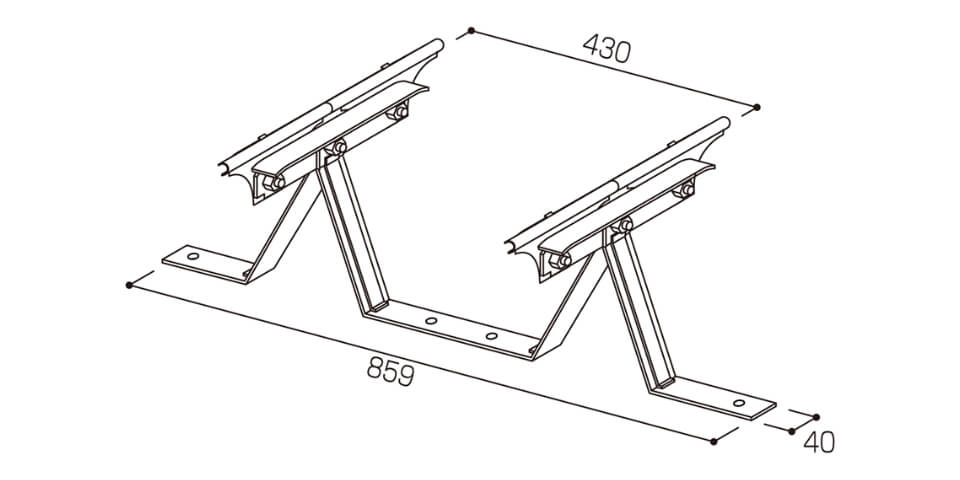

特殊工法

改修工法

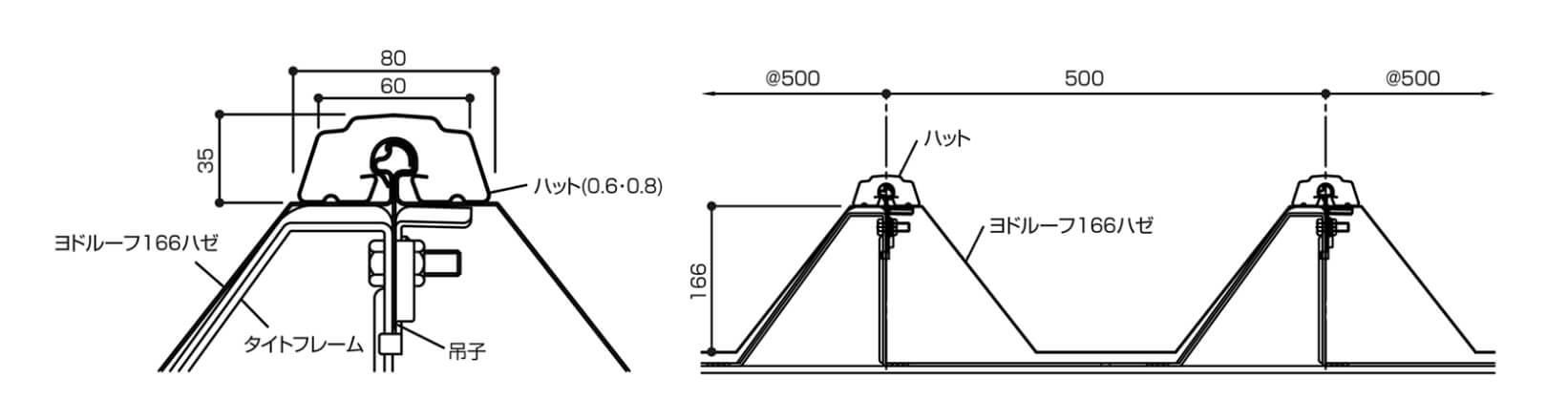

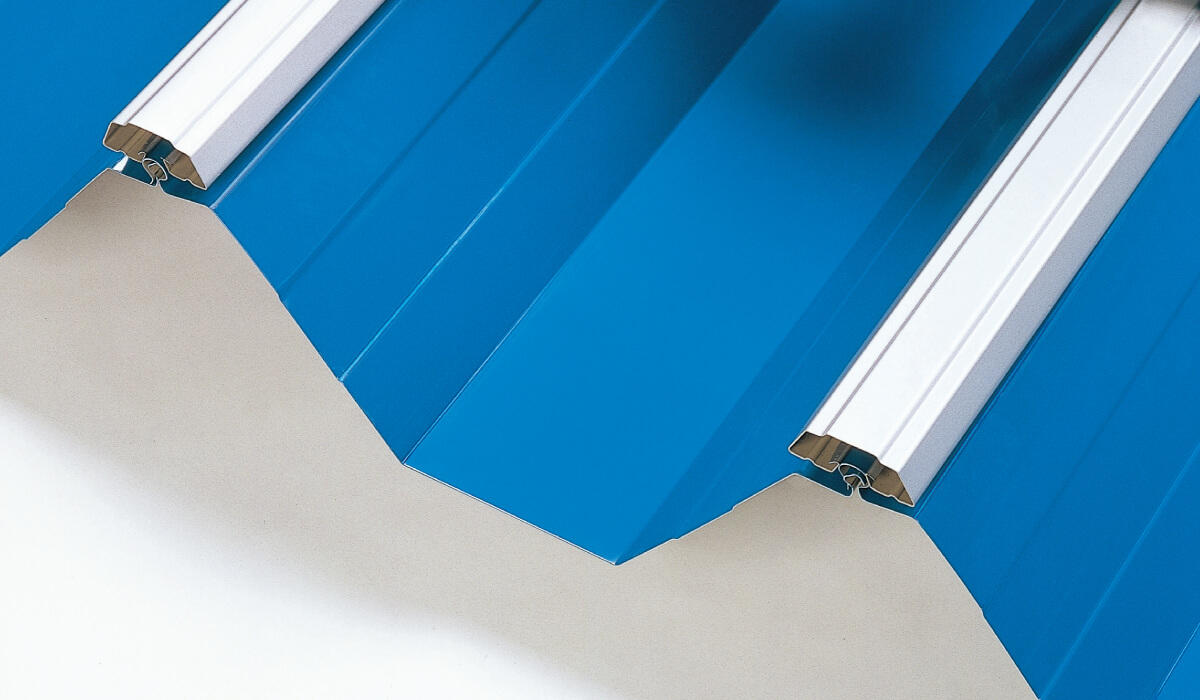

ハゼタイプ折板屋根の改修

設計価格

※設計価格のご説明
建物の予算計画・設計積算等に弊社屋根・外壁材を御検討いただく参考資料として、ご利用いただけますよう掲載しております。
小口工事、変形屋根・外壁、急勾配屋根、屋根材壁張り、夜間工事等の特殊工事は、別途単価にてお願いいたします。

CADデータダウンロード技術資料 WEBカタログ

特長・仕様

特長

1. 耐久性に優れ高強度（山高業界最高レベル192mm）

業界最高レベルの山高(192mm)で断面性能を向上。高強度吊子の標準採用により、引抜性能も従来の1.5倍※向上しています。
※SSR2007に準じた接合部の耐力試験において
2. さまざまな建築物に対応する適応性

各種特殊工法(インシュレーション工法など)に対応。内部に断熱材をはさんだ二重葺折板にすることで、事務所・工場・ホールなどの建築物にも採用できます。
防音性・防露性に優れ、音鳴り低減仕様により、作業室や店舗など、静けさが求められる建築物の屋根にも対応可能。ハゼタイプの屋根材に使用が多い材料や信頼性の高いハゼ折板を採用し、共通の付属部材および施工工具が使用できます。
3. 漏水トラブルを防ぐ水密性能

ボルトレスタイプなので、トラブルの原因となる貫通孔がなく、水密性にも優れています。
4. 豊富な耐火構造認定の耐火性能

▶耐火構造認定

各種性能

断面性能

板厚(mm)	単位重量		正圧		負圧
板厚(mm)	W(kg/m)	W(kg/m²)	Ix(cm⁴/m)	Zx(cm³/m)	Ix(cm⁴/m)	Zx(cm³/m)
(0.6)	3.74	8.7	556.0	56.0	408.0	39.0
0.8	4.94	11.49	741.0	74.0	627.0	60.0
1.0	6.13	14.27	926.0	93.0	784.0	75.0

・断面性能：断面性能はJIS A 6514曲げ耐力試験に基づいて算出した参考値です。
・勾配：3/100以上
・自然曲率半径：250m以上

※（）はインシュレーション工法の下葺時のみのご使用をお願いします。

許容梁間

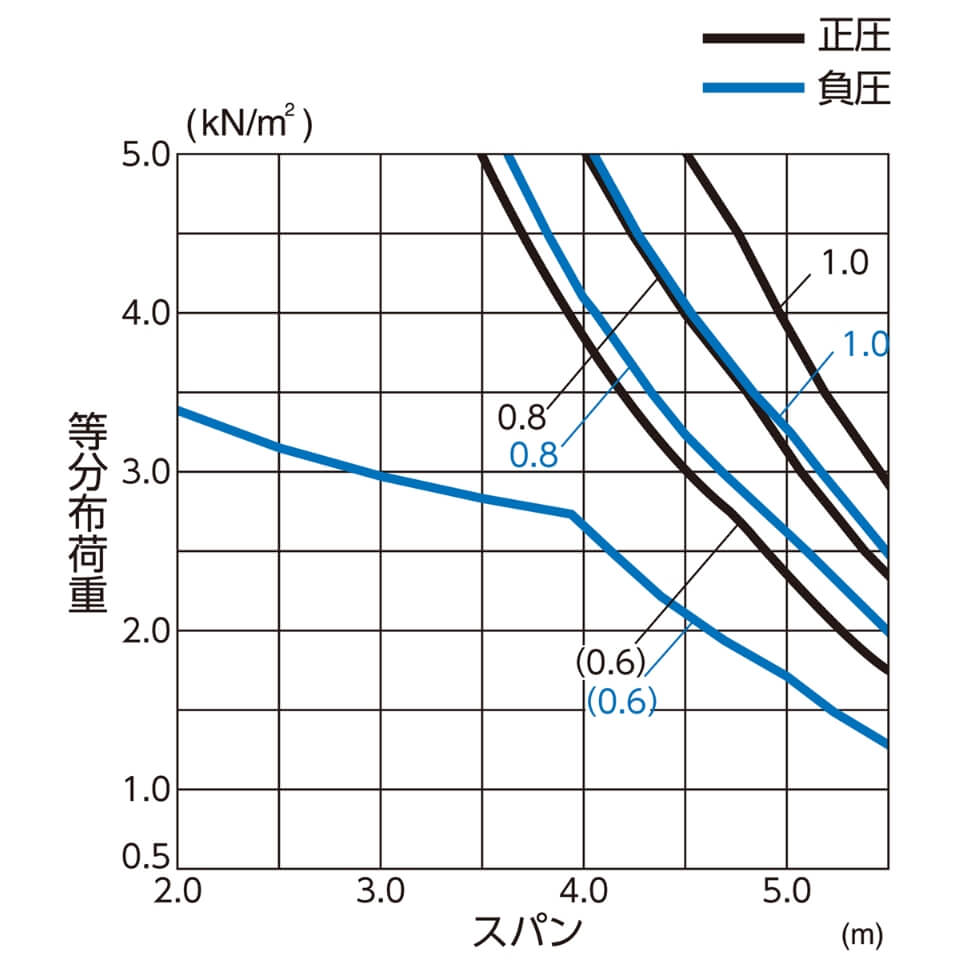

単純梁

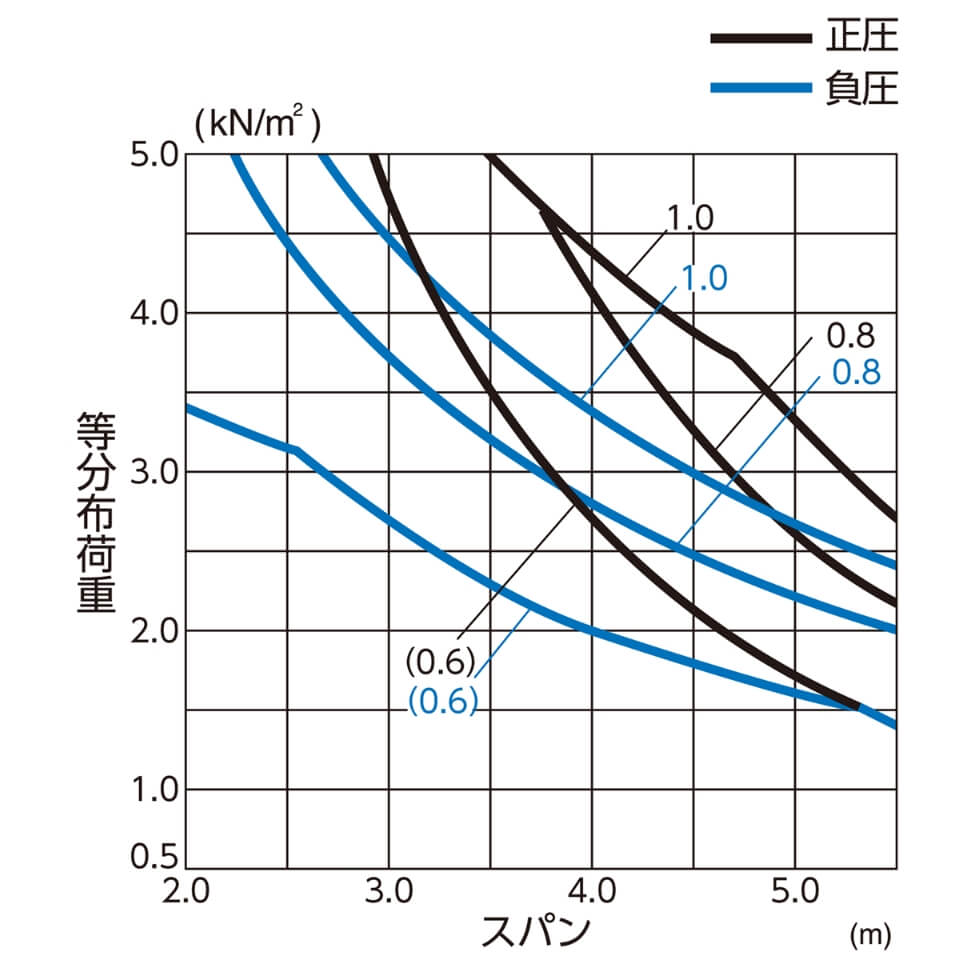

連続梁(高強度吊子仕様)

（注）上記の許容梁間隔は、以下の検討を考慮したグラフです。
① 断面性能による曲げ、たわみの検討
② 動風圧試験による検討

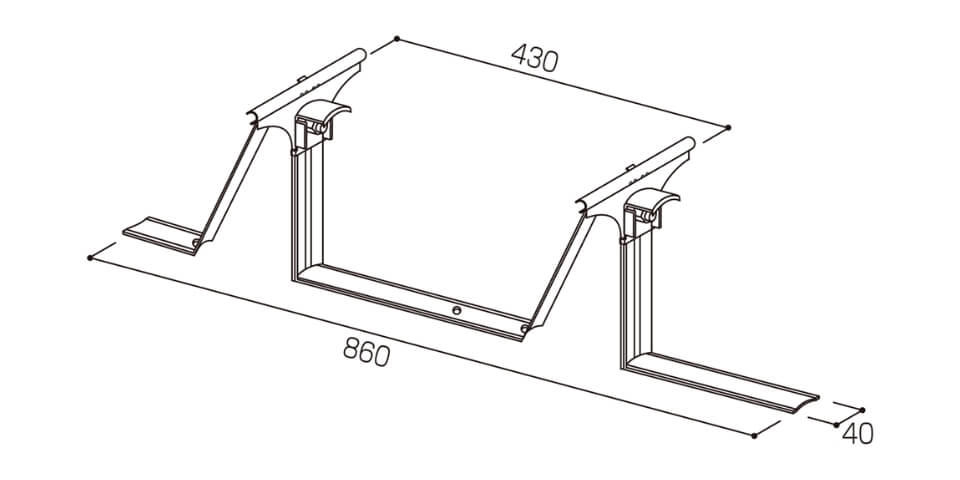

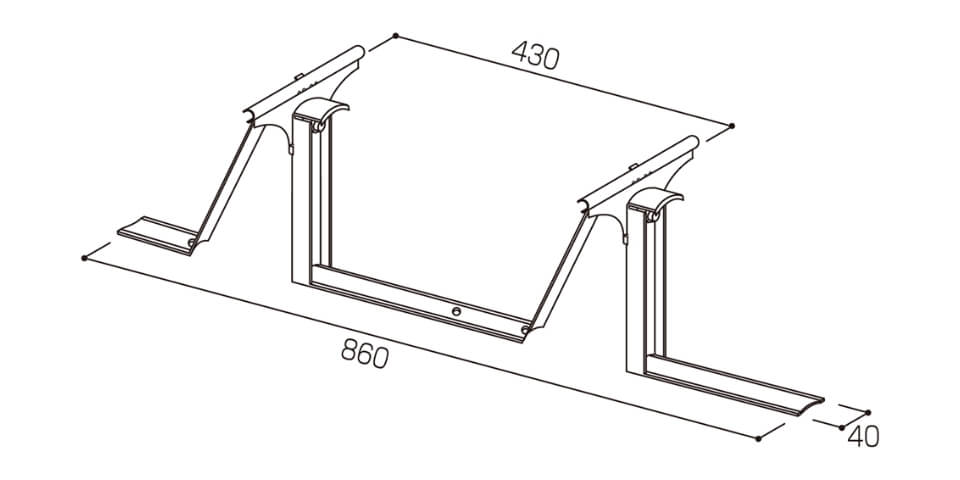

③ 接合部耐力による検討 (標準タイトフレーム)
インシュレーション工法などその他接合部材を用いた許容梁間隔については、最寄りの営業所にお問い合わせください。
多雪地・強風地域でのご使用には設計荷重を十分にご考慮ください。

（注）軒出のはね出し寸法は山高の５倍以内で検討ください。山高の５倍以上の軒出を検討される場合には最寄の営業所にお問い合わせください。

（注）耐火認定上の許容梁間は最寄りの営業所にお問い合わせください。

耐火性能

■屋根30分耐火構造認定

通常工法(一重折板)

認定番号	FP030RF-0504
裏貼り材	ガラス繊維(スーパーフェルトンⅡ等)
認定番号	FP030RF-0504
裏貼り材	オレフィン樹脂系フォーム(フネンエース)
認定番号	FP030RF-0504
裏貼り材	無機質高充填フォーム(ハイエチレンスーパー)
