特殊工法

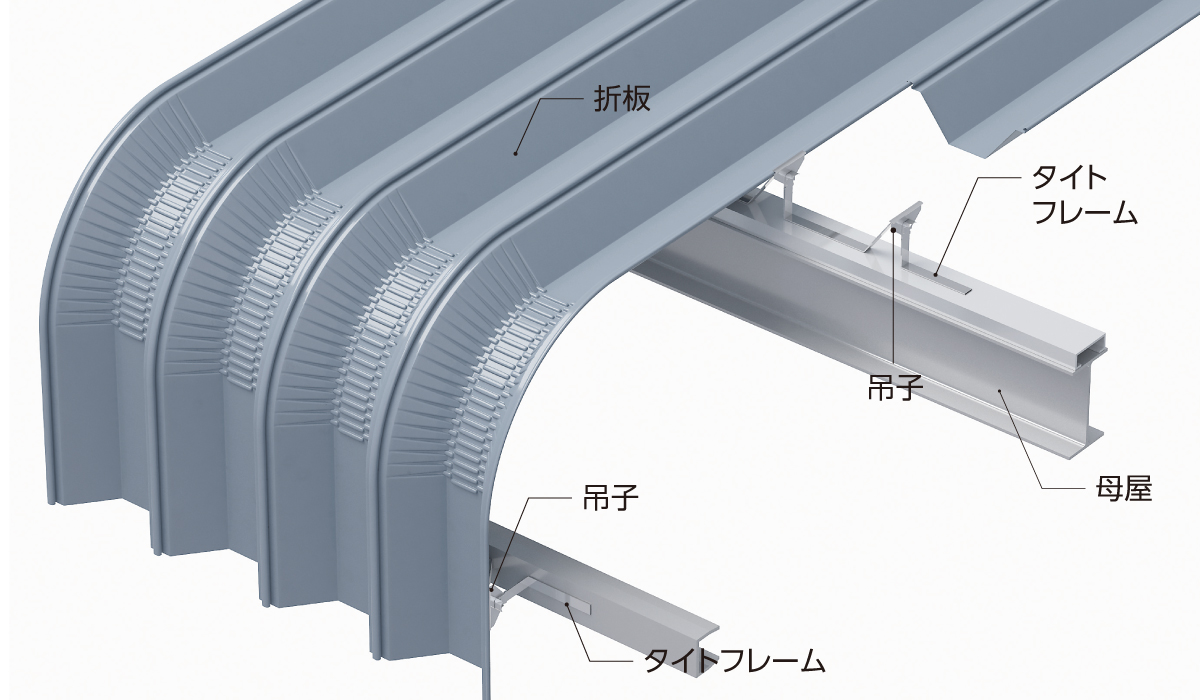

R曲げ工法ヨドルーフR型

美しいデザイン性と機能性を兼ね備えた軒先のRラインを実現

建物の形状に合わせて角度も自由に調整可能なR曲げ工法

対象商品

特長

1. 雨やゴミが溜まりにくい排水機能

折り曲げ部のミゾに排水のための工夫を施しました。
これにより「R部のミゾに雨水またはゴミがたまる」という、従来ありがちだったトラブルを解消しました。
2. 電動シーマー施工によりハゼ締め可能

R部のハゼの両サイドは電動シーマーで施工するため、すきまなくハゼ締めすることができ、接続部からの雨・風・雪などの浸入を完全にシャットアウトします。ボルトレス工法なので毛細管現象の心配もなく、多雪地方でのご使用も安心です。
3. 垂下部の長さ、折り曲げ角度も自由に決定

R部の折り曲げ角度は建築条件にあわせ、自由に決定することができます。
また垂下部の長さもデザインや用途に応じて決められますので、長尺を利用して軒先からそのまま伸ばせます。
R部の先端に壁面を接続するなど、あらゆる斬新な設計デザインに対応します。

品名	板厚				働き幅	最小曲げ半径
品名	0.5mm	0.6mm	0.8mm	1.0mm	働き幅	最小曲げ半径
ヨドルーフ166ハゼ R型			●	●	500mm	$525_{−0}^{+25} mm$
ヨドルーフ192ハゼ R型			●		430mm	$625_{−0}^{+25} mm$
ヨドルーフ140ハゼ R型			●	●	550mm	$525_{−0}^{+25} mm$
ヨドルーフ88 R型		●	●		600mm	$425_{−0}^{+25} mm$
ヨドルーフ50 R型	●	●			650mm	$220_{−0}^{+25} mm$

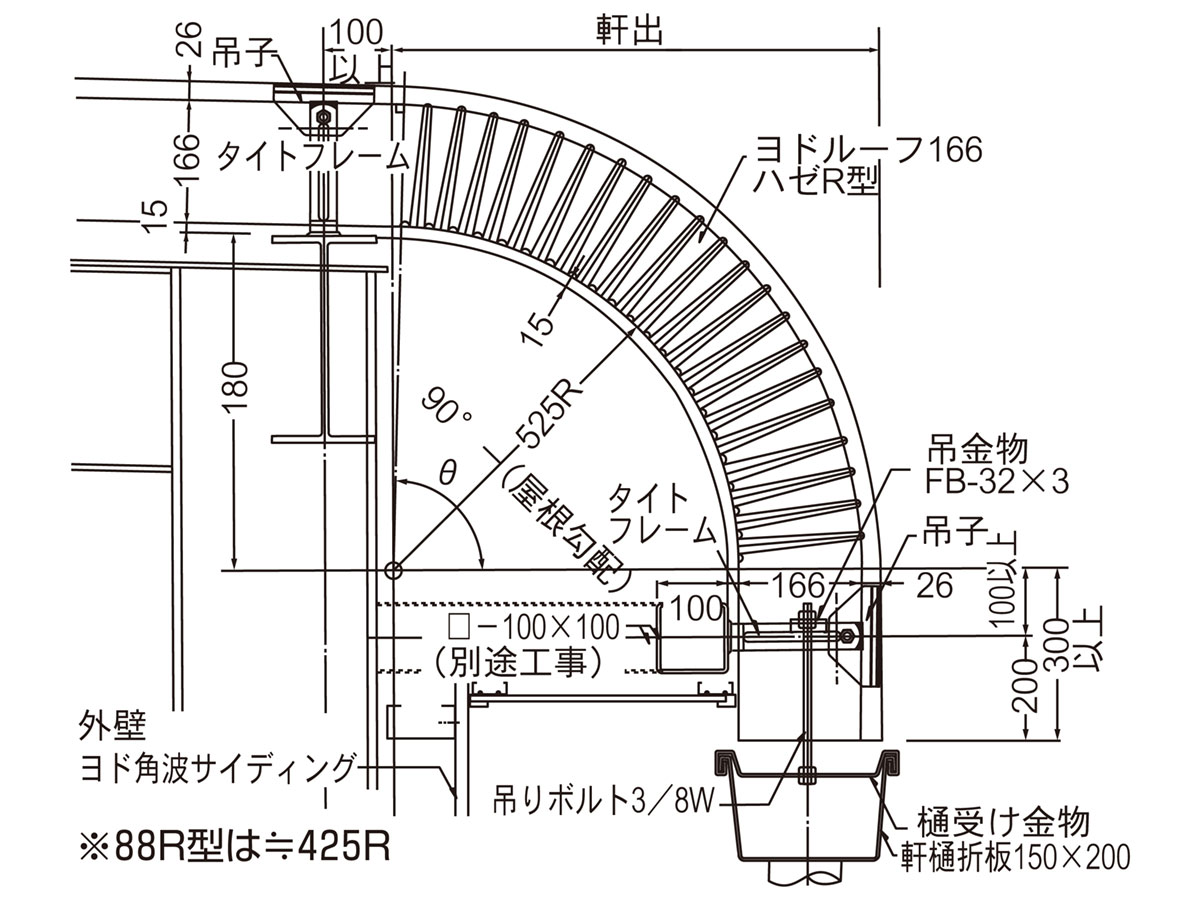

ヨドルーフR型納め

（単位：mm）

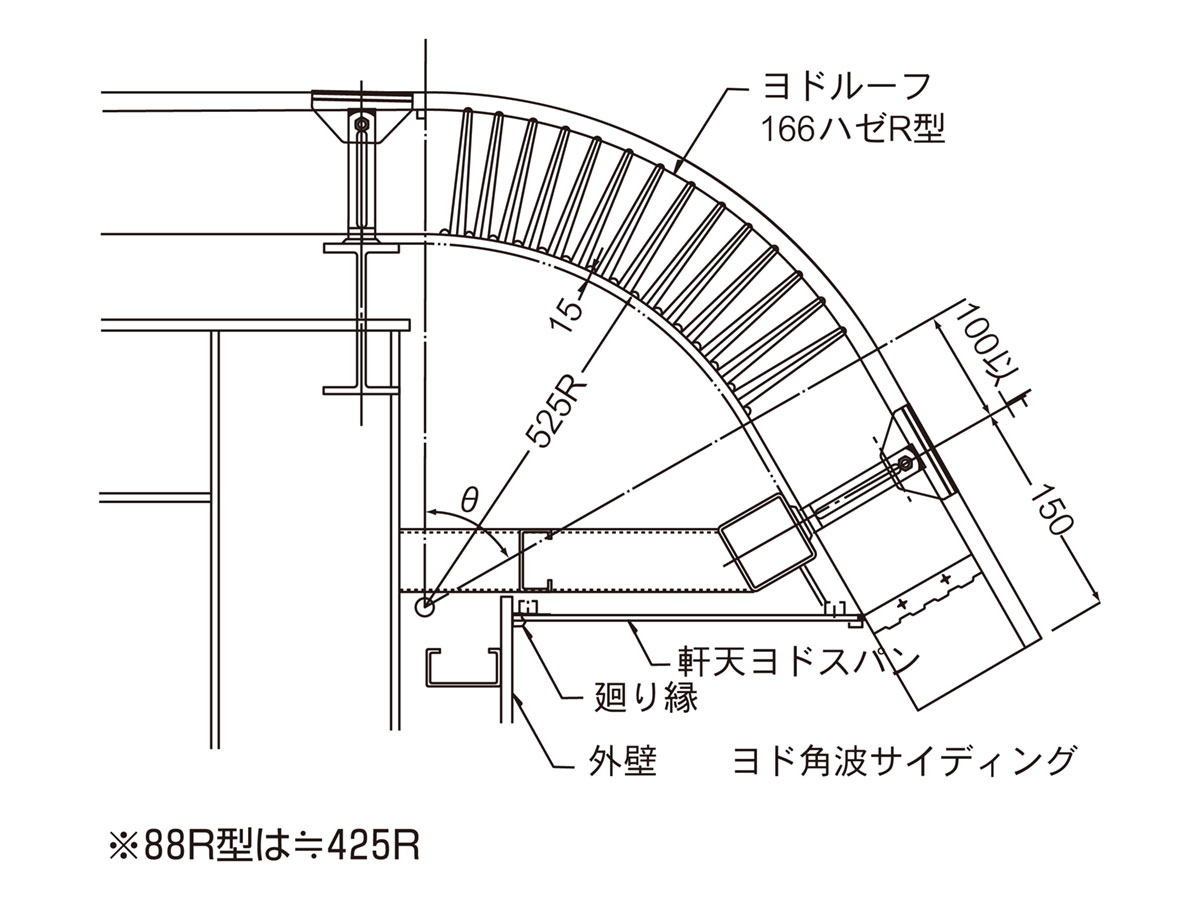

ヨドルーフR型納め

（単位：mm）

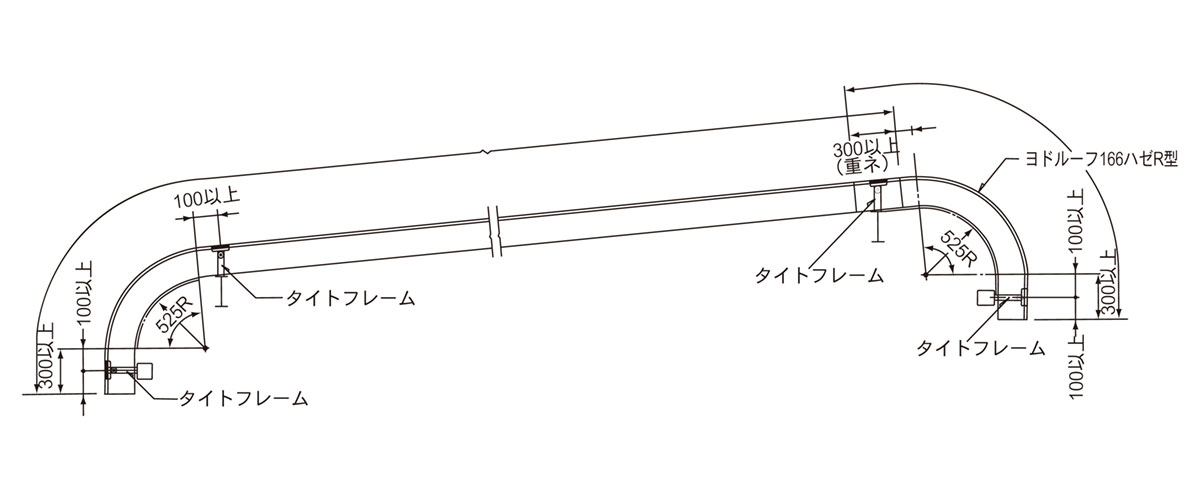

継手納め図（水上で継手する場合）

（単位：mm）

継手納め図（水上で継手する場合）

※R型ルーフの長さは肩部分で算出してください。

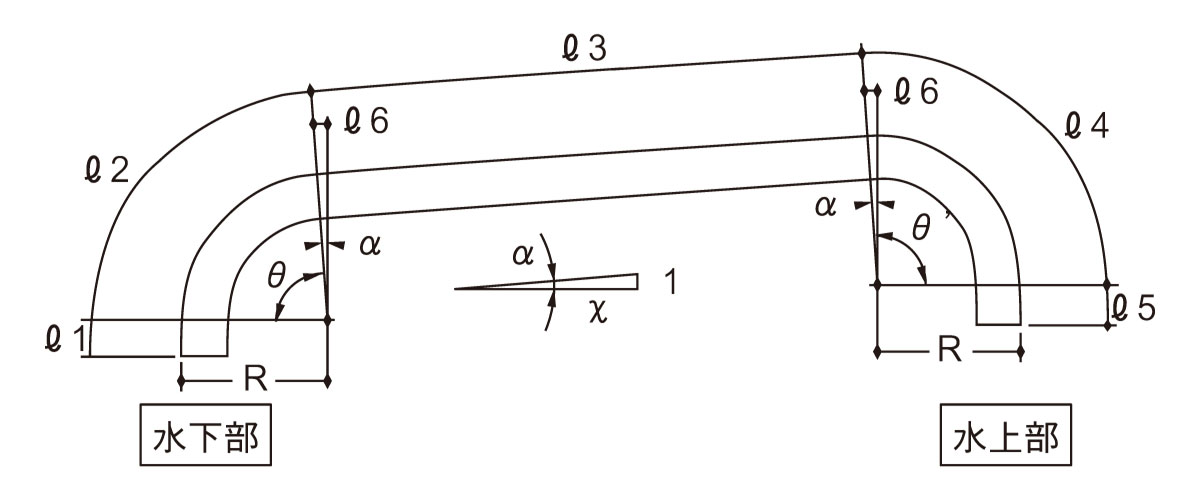

施工資料

屋根勾配の角度: α

水下R型曲げ角度: θ=90°-α

水上R型曲げ角度: θ'=90°+α

$ℓ_{2}$ 長さ計算式: $ℓ_{2} = 2 π γ \times \frac{θ}{360}$

※両端曲げの場合は各営業所までお問い合わせください。
※ $ℓ_{1}$ 、 $ℓ_{5}$ は300mm以上としてください。
※ $ℓ_{3}$ は1500mm以上としてください。
※ $ℓ_{2}$ 、 $ℓ_{4}$ 、 $ℓ_{6}$ は長さは早見表を参照してください。　※π＝3.14

$ℓ_{2}$ 、 $ℓ_{4}$ 、 $ℓ_{6}$ 長さ早見表

（単位：mm）

屋根勾配	3/100			5/100			10/100
長さ折板タイプ	$ℓ_{2}$	$ℓ_{4}$	$ℓ_{6}$	$ℓ_{2}$	$ℓ_{4}$	$ℓ_{6}$	$ℓ_{2}$	$ℓ_{4}$	$ℓ_{6}$
長さ折板タイプ	ヨドルーフ166ハゼR型 R=691mm(525mm+166mm)	1064	1106	21	1050	1119	34.5	1016	1154	69
ヨドルーフ192ハゼR型 R=817mm(625mm+192mm)	1258	1307	24.5	1242	1323	40.5	1201	1364	81.5
ヨドルーフ140ハゼR型 R=665mm(525mm+140mm)	1024	1064	20	1011	1077	33	978	1110	66
ヨドルーフ88R型 R=513mm(425mm+88mm)	790	821	15.5	780	831	25.5	754	857	51.5

※上記数値はR型ルーフの方部分の寸法となります

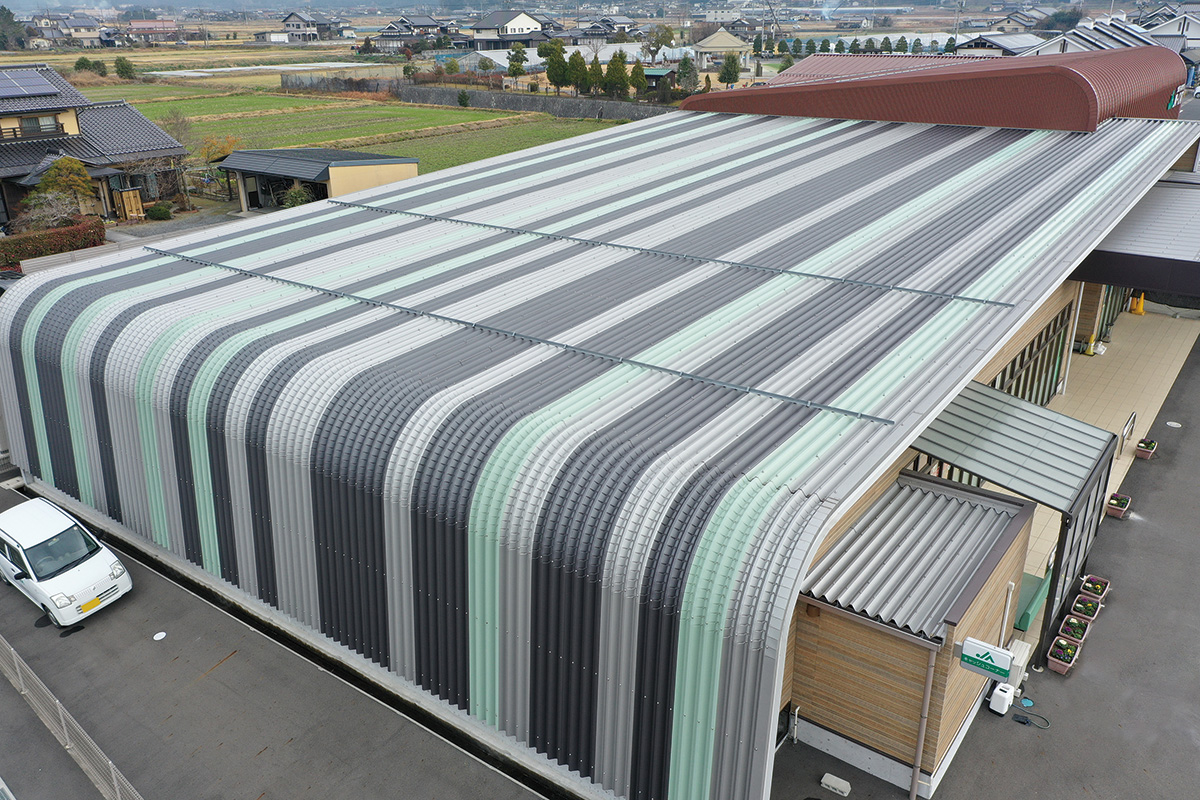

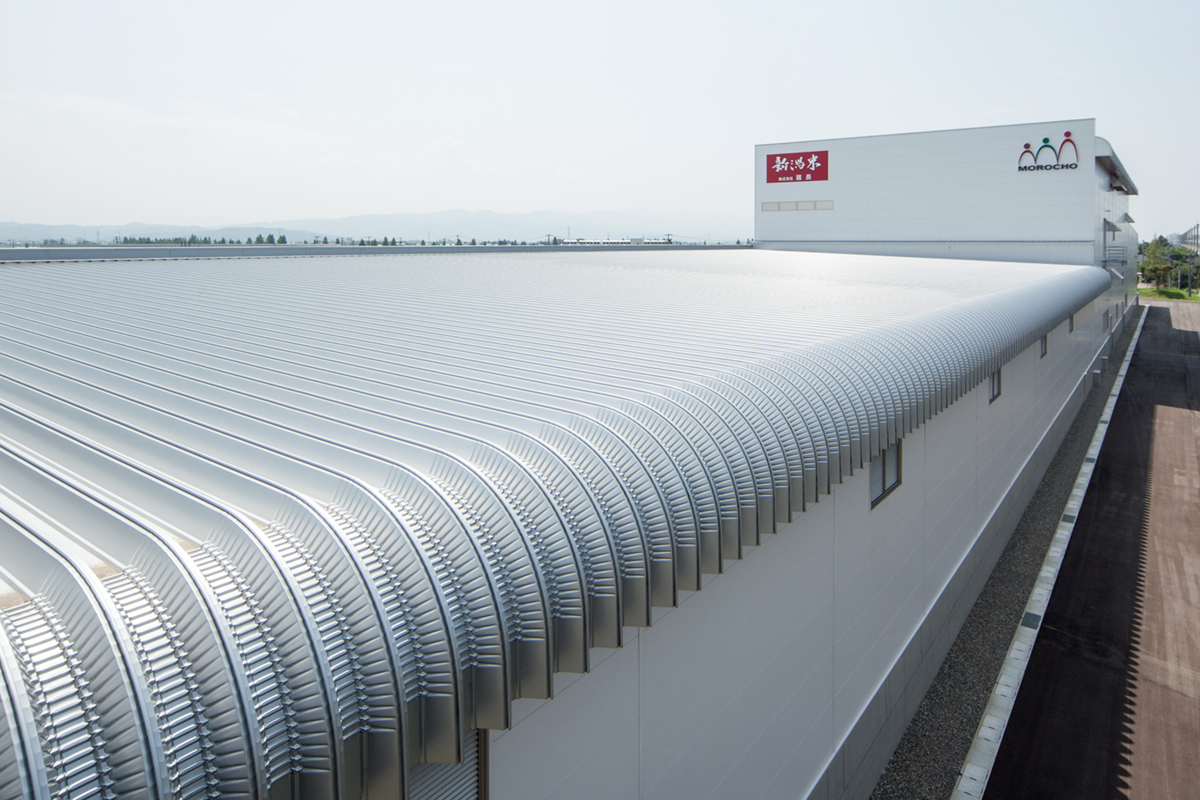

この工法を採用した施工例写真
