壁材・パネル
ヨドHyperパネルシリーズ
優れた耐火・断熱効果を実現した、
内外装パネル
ラインナップ
| 品名 | 断面形状 | 原板板厚 | 製品厚み | 働き幅 | |
|---|---|---|---|---|---|

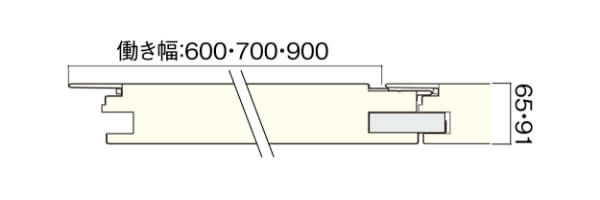

| ヨド耐火パネル グランウォールHyper |
|
表面 | 遮熱バリア HyperGLカラー 0.5mm |
91mm 65mm |
900mm 700mm 600mm |
| フッ素系遮熱バリア HyperGLカラー 0.5mm |
|||||
| 裏面 | ヨドカラー抗菌仕様 0.5mm |
||||

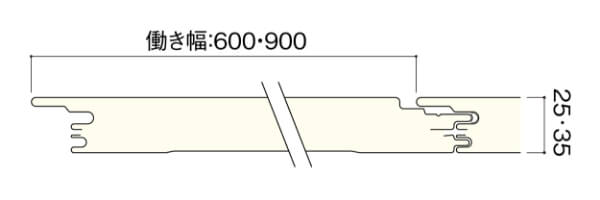

| ヨド耐火パネル ファインパネルHyper |
|
表面 | 遮熱バリア HyperGLカラー 0.5mm |
35mm 25mm |
900mm 600mm |
| フッ素系遮熱バリア HyperGLカラー 0.5mm |
|||||
| 裏面 | ヨドカラー抗菌仕様 0.5mm |
||||

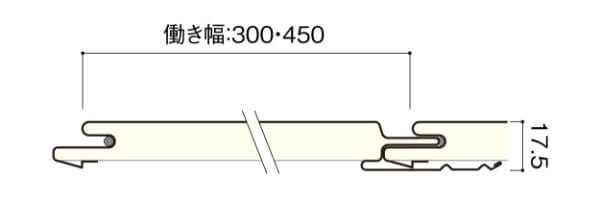

| ヨド耐火パネル バリアロックHyper |
|
表面 | 遮熱バリア HyperGLカラー 0.4mm |
17.5mm | 450mm |
| フッ素系遮熱バリア HyperGLカラー 0.4mm |
|||||
| 裏面 | |||||
共通情報
ヨドHyperパネルシリーズとは
耐汚染性の遮熱効果を兼ね備えた専用鋼板を採用。

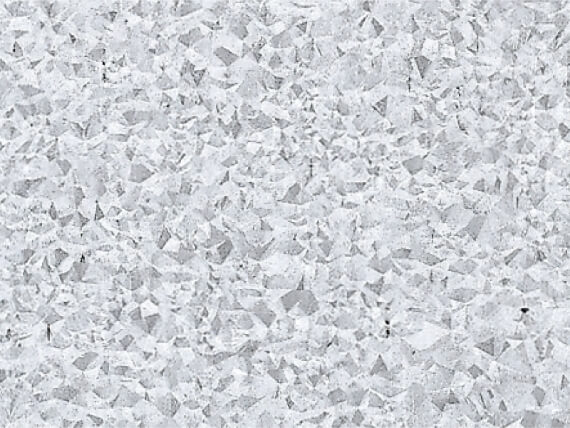

素材にはヨドコウの「ガルバリウム鋼板」を使用
ガルバリウム鋼板とは…
溶融55％アルミ-亜鉛合金めっき鋼板
ヨドコウのガルバリウム鋼板は従来の亜鉛めっき鋼板の3～6倍の寿命が期待できる、優れた耐食性を発揮します。
表面材
＜ヨド耐火パネル グランウォールHyper・ヨド断熱パネル ファインパネルHyper・ヨド不燃パネル バリアロックHyper用＞
遮熱効果で快適を守る
遮熱バリアHyperGLカラー
- 穴あき25年保証 （海岸500m以遠）

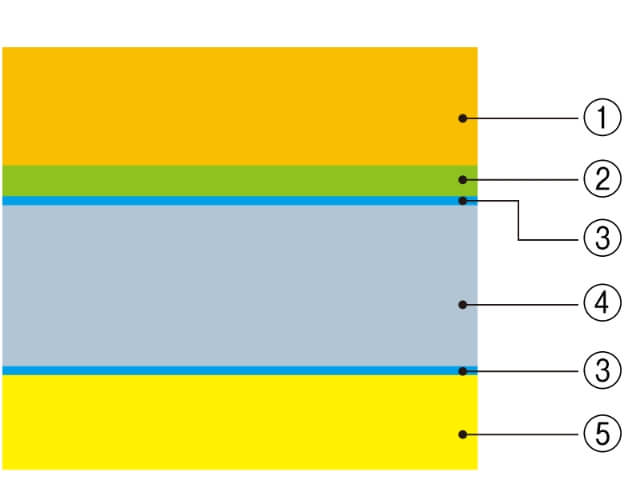

①ポリエステル樹脂系塗装
親水性塗膜による耐汚染性の向上、
樹脂改良による塗膜の柔軟性(加工性)向上
②下塗り塗装
塗膜改良により塗膜耐久性(耐紫外線性)UP
③塗装前処理
素材に適した処理の均一な塗布で密着性UP
④ガルバリウム鋼板
亜鉛とアルミの長所＋長期耐久実績
⑤ポリエステル樹脂系塗装
さらに耐久性をプラス

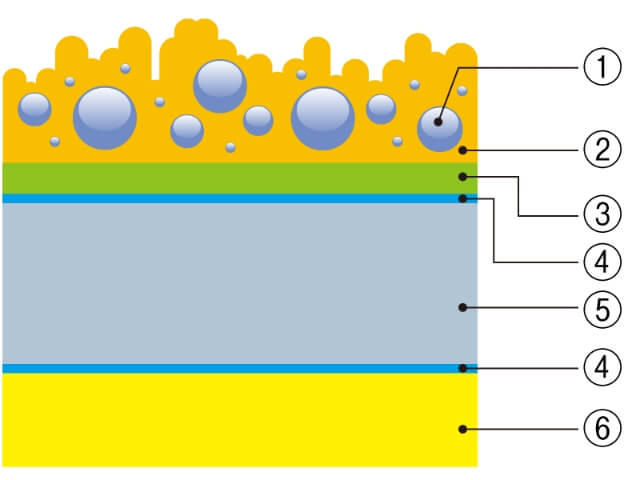

フッ素系遮熱バリアHyperGLカラー
- 穴あき25年保証 （海岸500m以遠）
- 塗膜15年保証 （割れ、剥がれ）
①特殊骨材・樹脂ビーズ
骨材、樹脂ビーズ、ワックスの最適配合
②フッ素樹脂系塗装(遮熱顔料配合)
強靭なフッ素系塗膜＋耐紫外線処方で紫外線の影響を低減。
親水性付与により耐汚染性向上＋遮熱機能
③クロメートフリー下塗り塗装
特殊樹脂、特殊防錆顔料、添加剤の最適化で耐久性と密着性UP(耐紫外線)
④クロメートフリー塗装前処理
素材に適した処理の均一な塗布で密着性UP
⑤ガルバリウム鋼板
亜鉛とアルミの長所＋長期耐久実績
⑥ポリエステル樹脂系塗装
裏面材
＜ヨド耐火パネル グランウォールHyper・ヨド断熱パネル ファインパネルHyper兼用＞
抗菌仕様で安全を守る
ヨドカラーGL抗菌仕様
塗膜中に抗菌剤を添加することで、抗菌機能を付与したカラー鋼板です。
抗菌材に含まれるAg＋イオンが細菌のタンパク質に吸着・結合し、細菌のエネルギー代謝を不能にすることで、鋼板表面での細菌の繁殖を抑えます。
- ①抗菌剤・ポリエステル系仕上げ塗装
- ②クロメートフリー下塗り塗装
- ③クロメートフリー塗装前処理
- ④ガルバリウム鋼板
- ⑤ポリエステル系仕上げ塗装

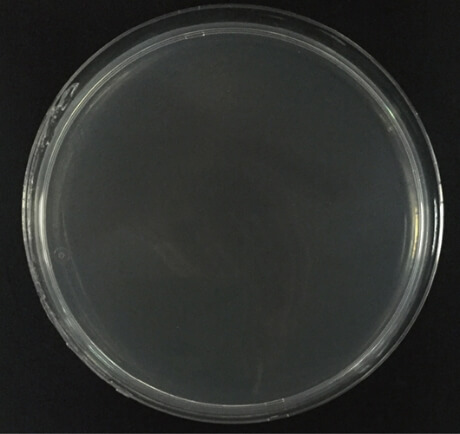

●JIS Z 2801抗菌加工製品-抗菌性 試験方法に準ずる試験結果
抗菌仕様
黄色ブドウ球菌
大腸菌
非抗菌仕様
黄色ブドウ球菌
大腸菌
特長
1.ヨドHyperカラーの技術を採用した総合的な耐久性
- 遮熱バリアHyperGLカラー
- フッ素系遮熱バリアHyperGLカラー
カラー鋼板を構成する3要素「めっき」「塗装前処理」「塗膜」からなる総合的な耐久性を向上させました。
カラー鋼板を構成する3要素
- めっき
- カラー鋼板に適した素材の選定
塗膜密着性の向上
- 塗装前処理
- 素材に適した処理による
高い塗膜密着性
- 塗膜
- 素材・処理に適した塗膜により
密着性と耐久性が向上
ガルバリウムの耐久性 ＋ 素地密着性向上 ＋ 塗膜耐久性向上
長期保証 穴あき25年保証 の実現
塗膜の耐久性にも確かな安心 長期塗膜保証
フッ素系遮熱バリアHyperGLカラー
フッ素系塗装の採用により長期塗膜保証を実現。

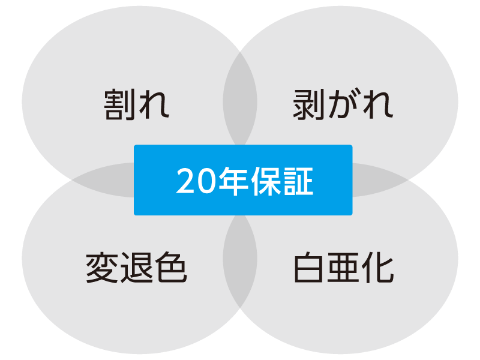

塗膜（割れ、剥がれ、変退色、白亜化）を20年間保証します。
2.人や環境にやさしい「エコグリーン」 クロメートフリー
- フッ素系遮熱バリアHyperGLカラー
従来、めっき鋼板･カラー鋼板には防錆･耐食性向上を目的に六価クロムが広く使われてきました。
しかし近年では、六価クロムの環境への負荷がクローズアップされ「グリーン調達」の推進も活発化しています。ヨドコウでは2000年よりカラー鋼板のクロメートフリー化を開始し、2007年には業界で初めて外装用クロメートフリーカラー鋼板「エコグリーンシリーズ」を開発･商品化しました。
3.汚れにくく美しさを守る雨水自浄性
- 遮熱バリアHyperGLカラー
- フッ素系遮熱バリアHyperGLカラー
壁面を汚れから守る機能「雨水自浄性」で雨筋がつきにくく、建物の外装にカラー鋼板の美しさを持続させます。
ヨドHyperパネルシリーズ

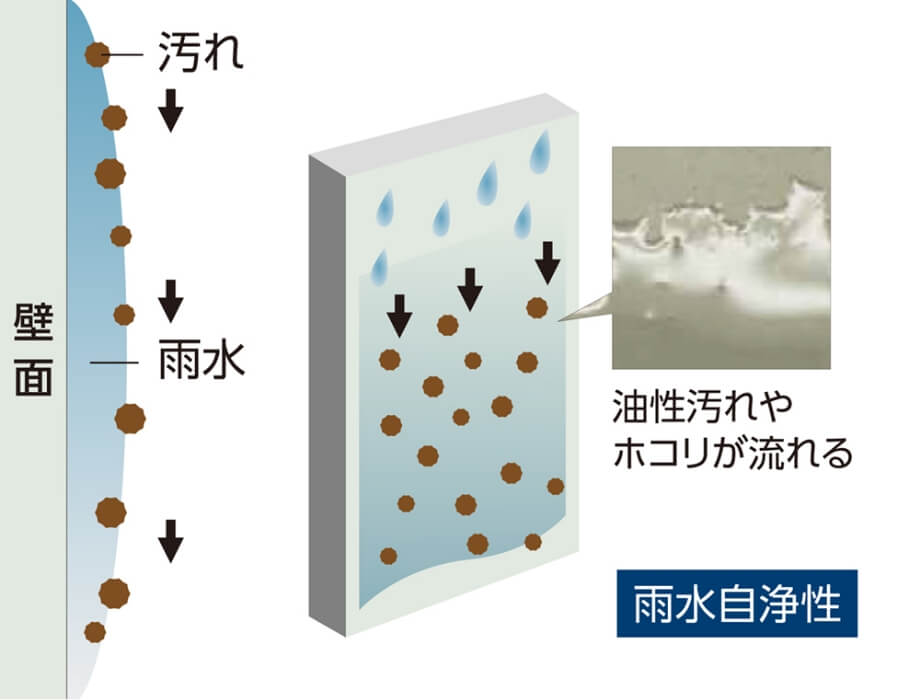

- 雨水で汚れを流す(セルフクリーニング)
- 水に馴染む（親水性）塗膜の機能により、鋼板表面の塵埃を雨水で流す雨水自浄性が得られます。
一般カラー

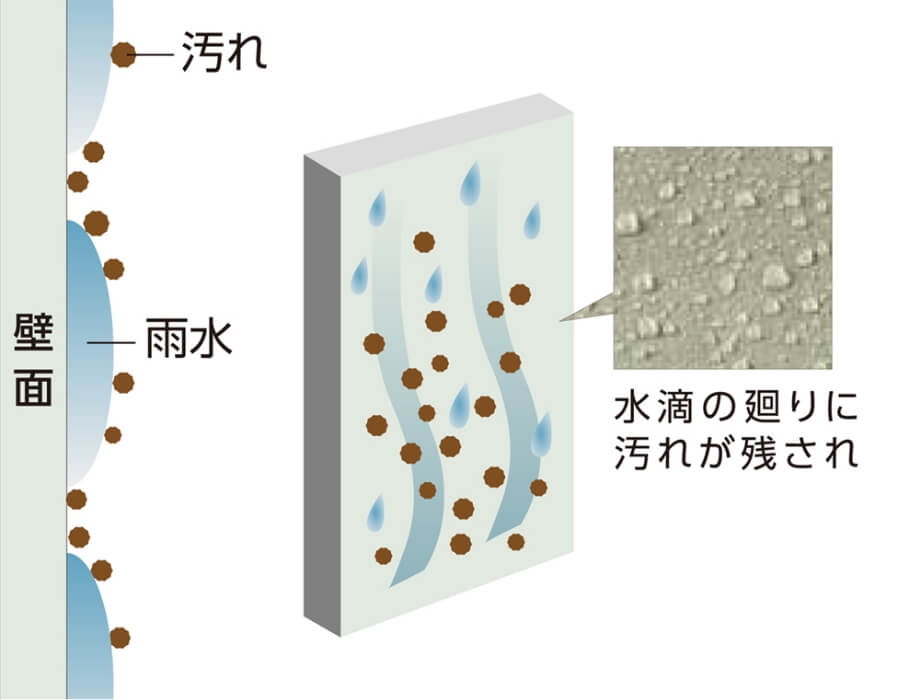

- 従来カラー鋼板の汚れのメカニズム
- 建築物の汚れは水の流れた跡のような雨筋汚れが最も多く見られます。この雨筋汚れは、構造物表面に塵埃（自動車の排気ガスなど）が付着し、その上を雨水が流れる為に発生します。
親水性塗膜
ヨドHyperパネルシリーズは水を弾かず、
表面に広がっていきます
ヨドHyperパネルシリーズの親水性と一般カラーの撥水性、表面性能の違いを水浸漬テストにて確認しました。

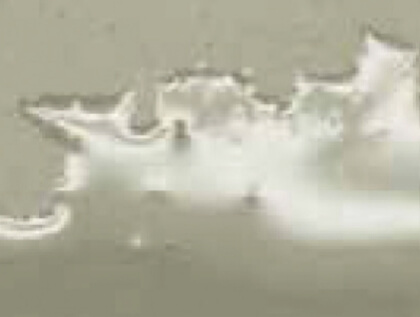

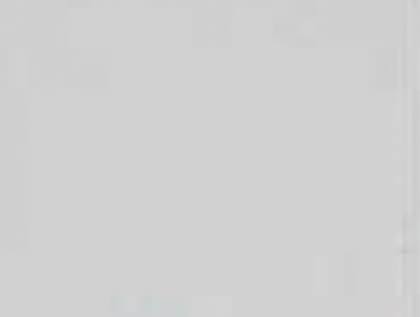

●雨水汚染試験（１年経過後）
ヨドHyperパネルシリーズは、
雨水ヨゴレを低減します
「雨水自浄性」の性能確認は、屋外暴露試験により評価しています。写真の様に良好な結果を得ております。
※地域により雨水汚染は若干異なります。
ヨドHyperパネルシリーズ
水が表面に広がる

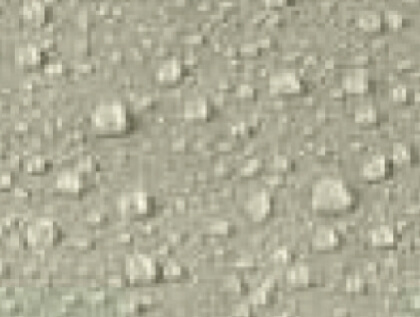

一般カラー
水を弾く
4.優れた住環境を実現する遮熱性
- 遮熱バリアHyperGLカラー
- フッ素系遮熱バリアHyperGLカラー
ヨドHyperパネルシリーズの表面鋼板の塗膜には遮熱顔料を配合。
日射による塗装鋼板表面の温度上昇を抑え、室内環境の改善およびヒートアイランド現象の抑制などを実現。

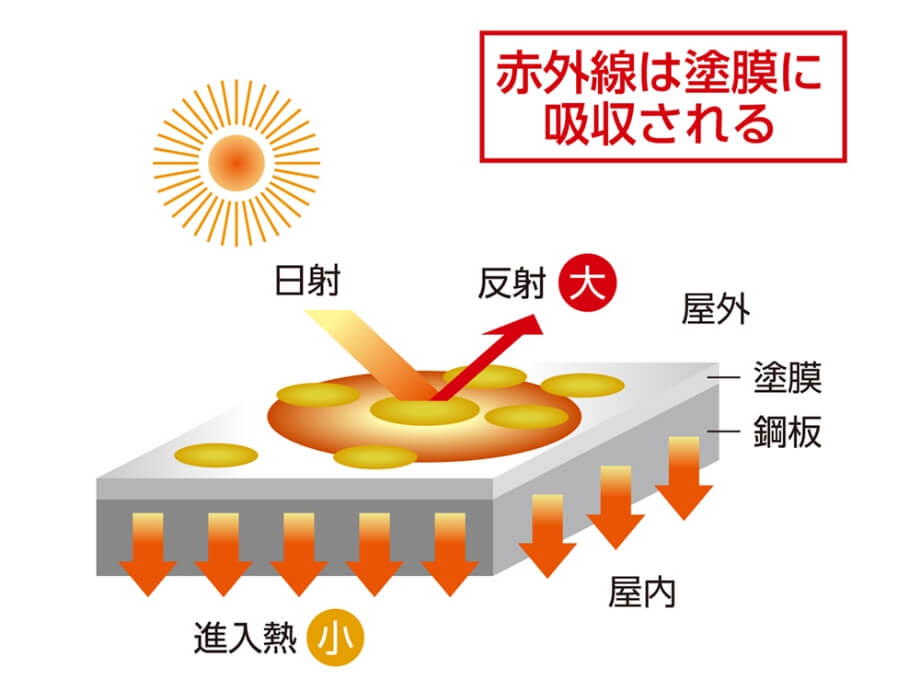

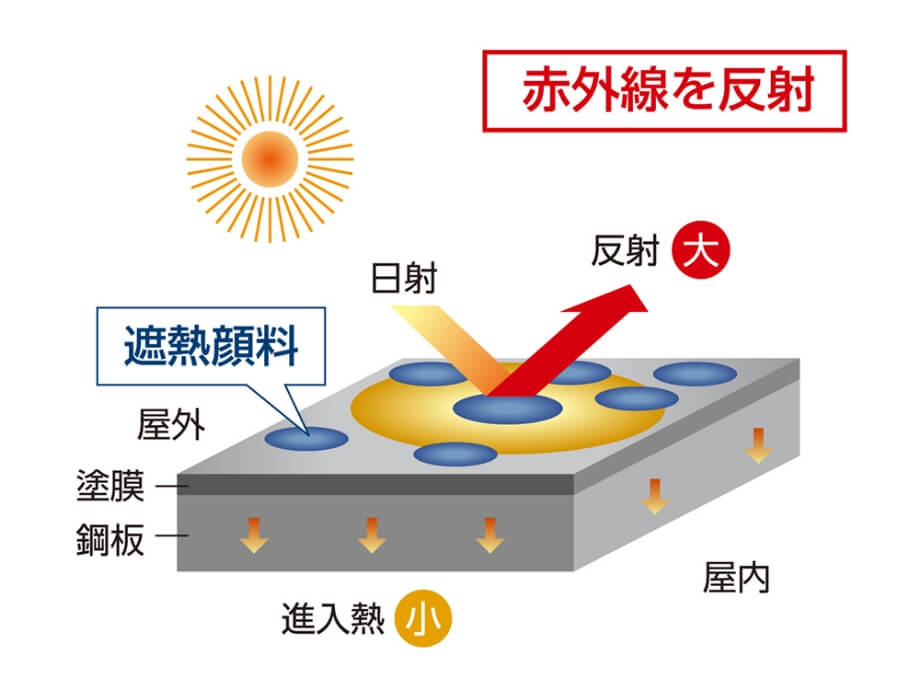

遮熱塗料のメカニズム

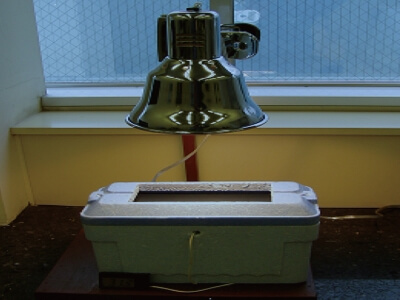

- ●ランプ温度試験
- 遮熱顔料使用により赤外線領域の反射性能を高めています。
※白熱球による簡易測定：裏面温度を測定します。
通常塗料

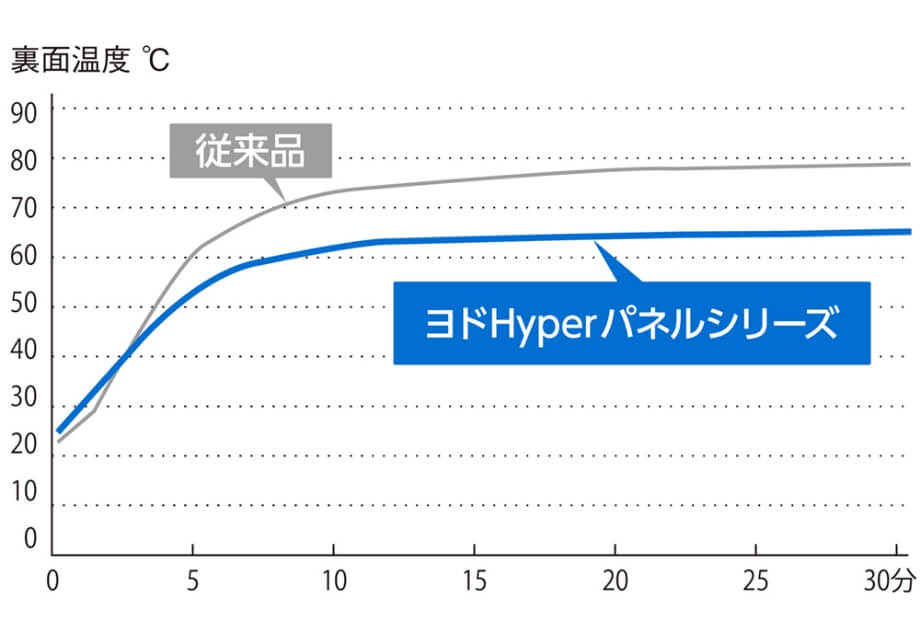

＜鋼板裏面の温度変化 パネルカラー：ブラック＞
塗膜が赤外線を反射し、温度上昇を抑制します。
※当社試験データであり数値を保証するものではございません。
5.色あせが少ない耐候性
- フッ素系遮熱バリアHyperGLカラー

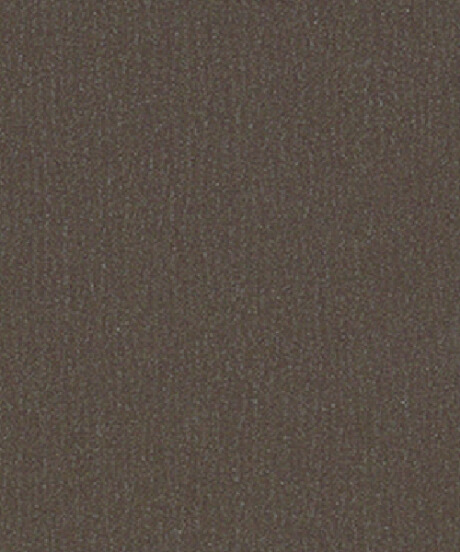

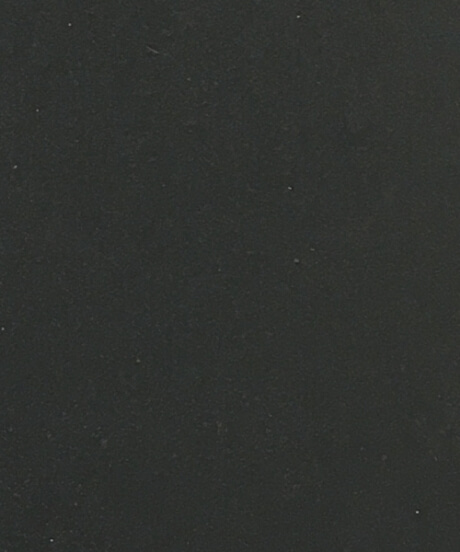

デューサイクル式促進耐候性試験を1500時間おこなったヨドHyperパネルシリーズと一般カラーの結果です。

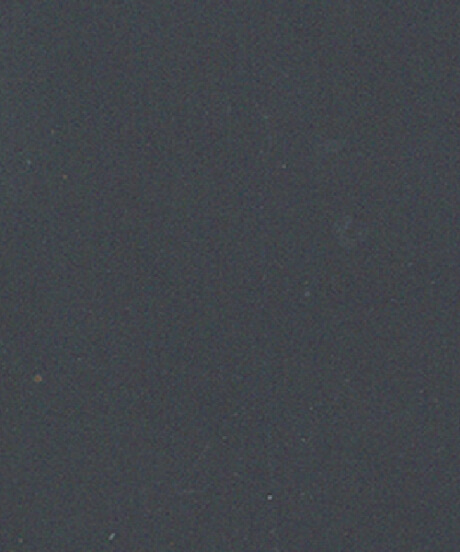

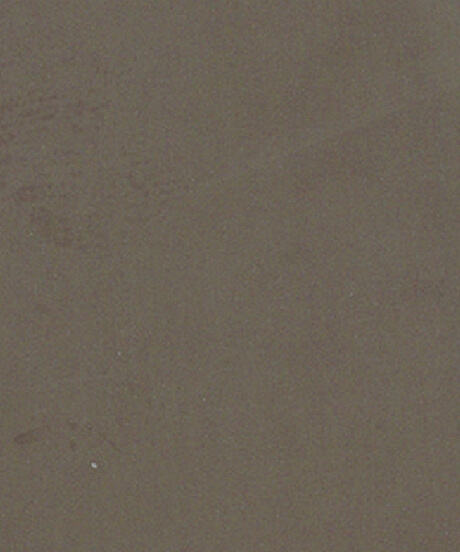

●デューサイクル式促進耐候性試験
ヨドHyperパネルシリーズ
試験前
試験後
一般カラー
試験前
試験後
6.フッ素とアクリル樹脂により優れた耐食性
- フッ素系遮熱バリアHyperGLカラー
塩水噴霧試験3000時間での平面部を確認したものです。

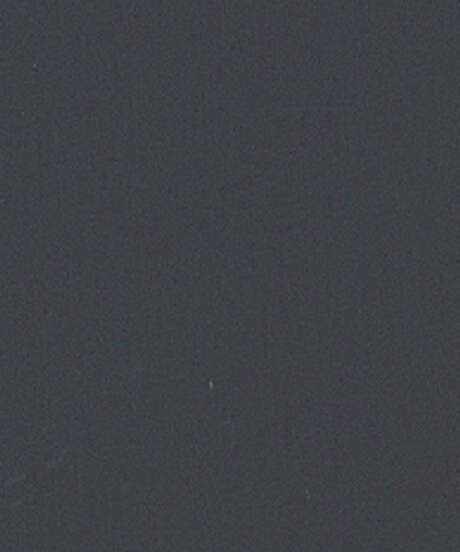

●塩水噴霧試験
異常なし
