ヨド断熱パネル ファインパネルHyper

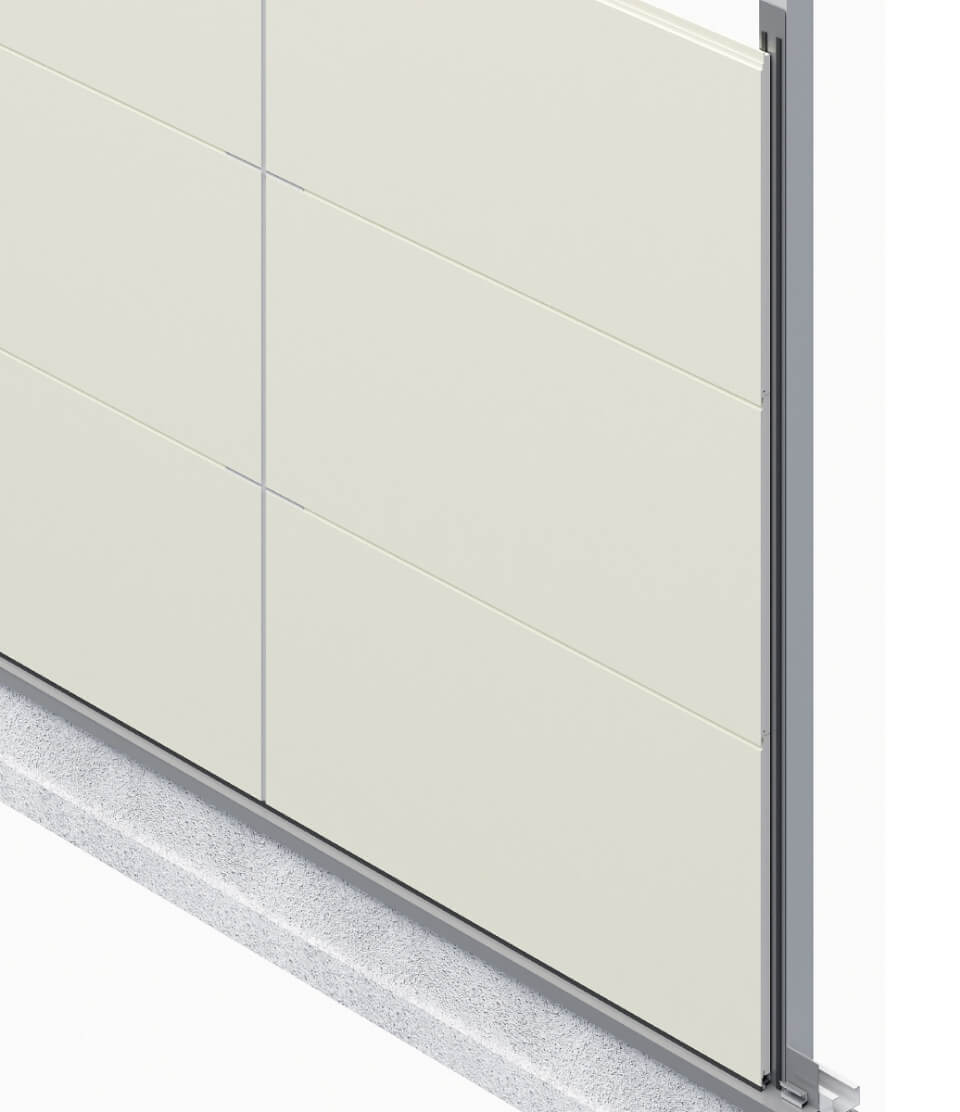

外観フラットの美しい仕上がりと高断熱の安心を両立。
イソシアヌレートフォーム充填により高断熱効果を発揮する内外装一体パネル。

張り方向 縦張・横張兼用

■製品仕様

表面材 遮熱バリアHyperGLカラー 0.5mm
フッ素系遮熱バリアHyperGLカラー 0.5mm
芯材 イソシアヌレートフォーム
裏面材 ヨドカラーGL抗菌仕様
長さ(mm) 3,000～9,000（3m以下はご相談ください）
働き幅(mm) 600・900
厚み(mm) 25・35
重量(kg/m2) 10.4～11.7
特長
標準色
広範囲の設計に対応する製品群
主要標準部品
標準納め図
設計価格

※設計価格のご説明
建物の予算計画・設計積算等に弊社屋根・外壁材を御検討いただく参考資料として、
ご利用いただけますよう掲載しております。
小口工事、変形屋根・外壁、急勾配屋根、屋根材壁張り、夜間工事等の特殊工事は、
別途単価にてお願いいたします。

外壁材防耐火性能 CADデータダウンロード WEBカタログ

特長

Hyperパネルシリーズの共通特長

1 独自のかん合構造が実現する断熱性能

ヨドコウ独自のかん合構造は、ジョイント部分からの熱の流出入を防ぎ、断熱性を高めます。

●熱伝導率
0.019W/m･K

熱貫流率

平面部 35mm厚0.48W/m2･K
平面部 25mm厚0.8W/m2･K

35mm厚

25mm厚

2 揺れに強い耐震性能

建設省通達昭56住指発第96号
構造計算関係の原則に基づき、（財）日本建築総合試験所で層間変形追従性能試験を行い安全を確かめた結果、層間変形角R=1/60radまで静的及び動的な強制変形に対して異状は認められませんでした。よって層間変形角を1/120まで緩和できます。

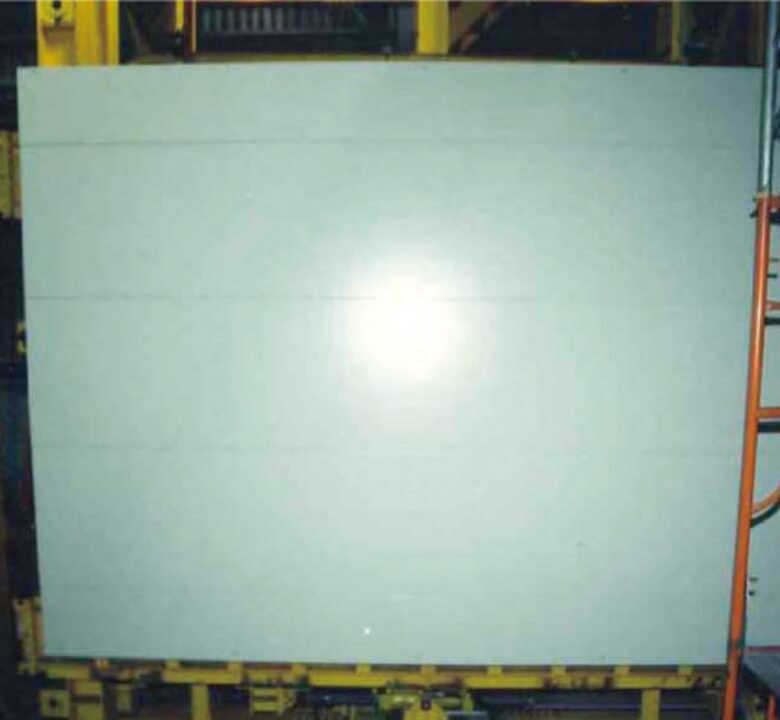

層間変形追従試験

3 快適を守る結露性能

優れた断熱性により、外気が室内に与える影響を最小限に止め、結露を防ぐ高い性能を発揮します。

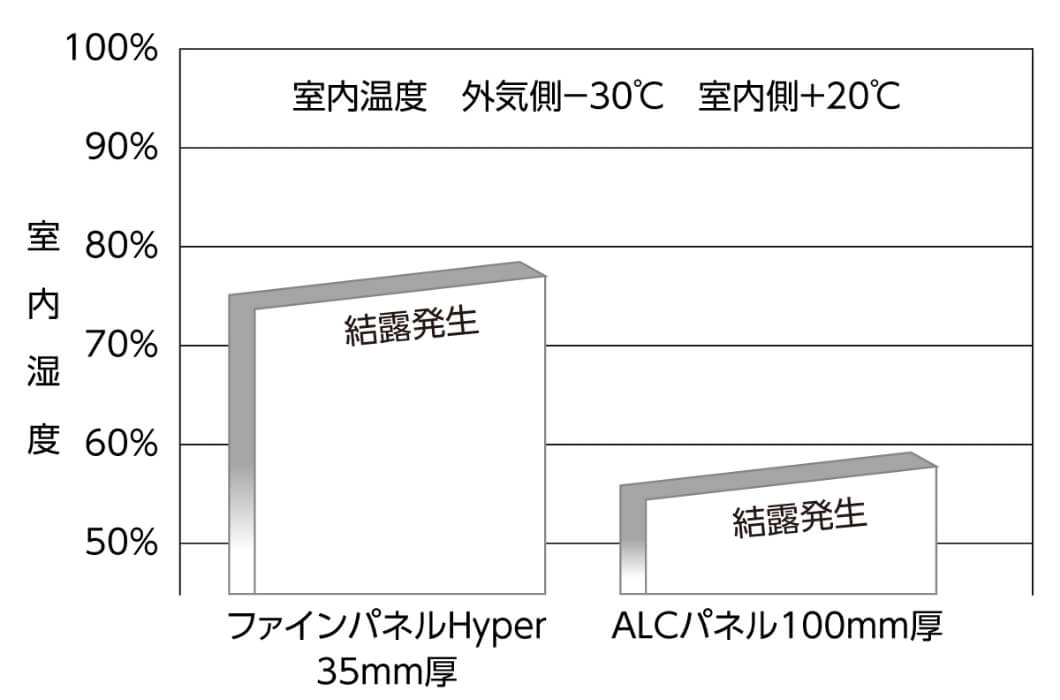

■ALCパネルとの結露性能比較

4 音ストレスから守る遮音性能

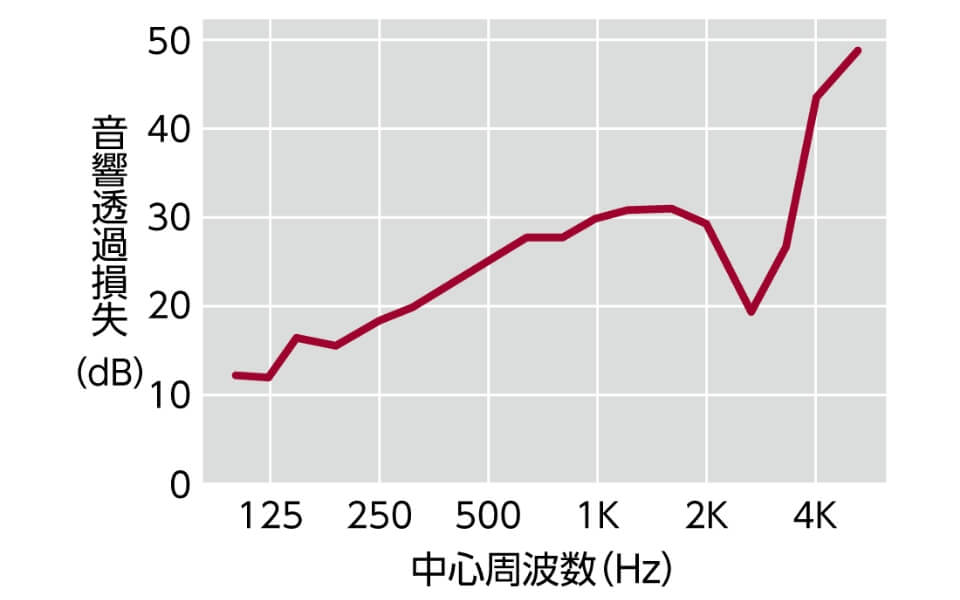

JIS A 1416「実験室における音響透過損失測定方法」により、（一財）建材試験センター中央試験所で実施された音響透過損失試験において、その優れた遮音効果が実証されています。

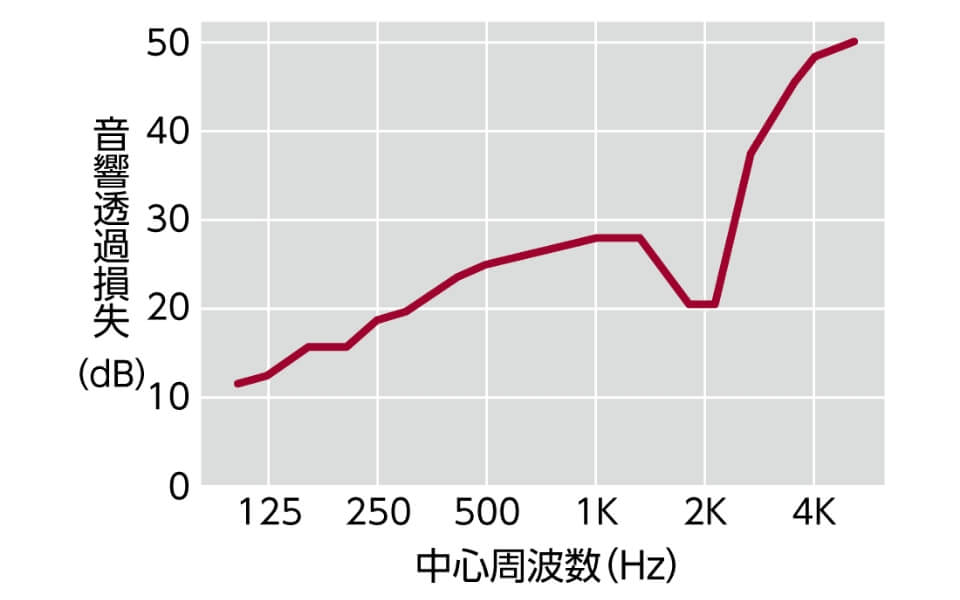

■ファインパネルHyper 25mm

■ファインパネルHyper 35mm

5 台風などの強風から守る耐風圧性能

軽量でありながら剛性に優れ、強い風圧力に耐えます。

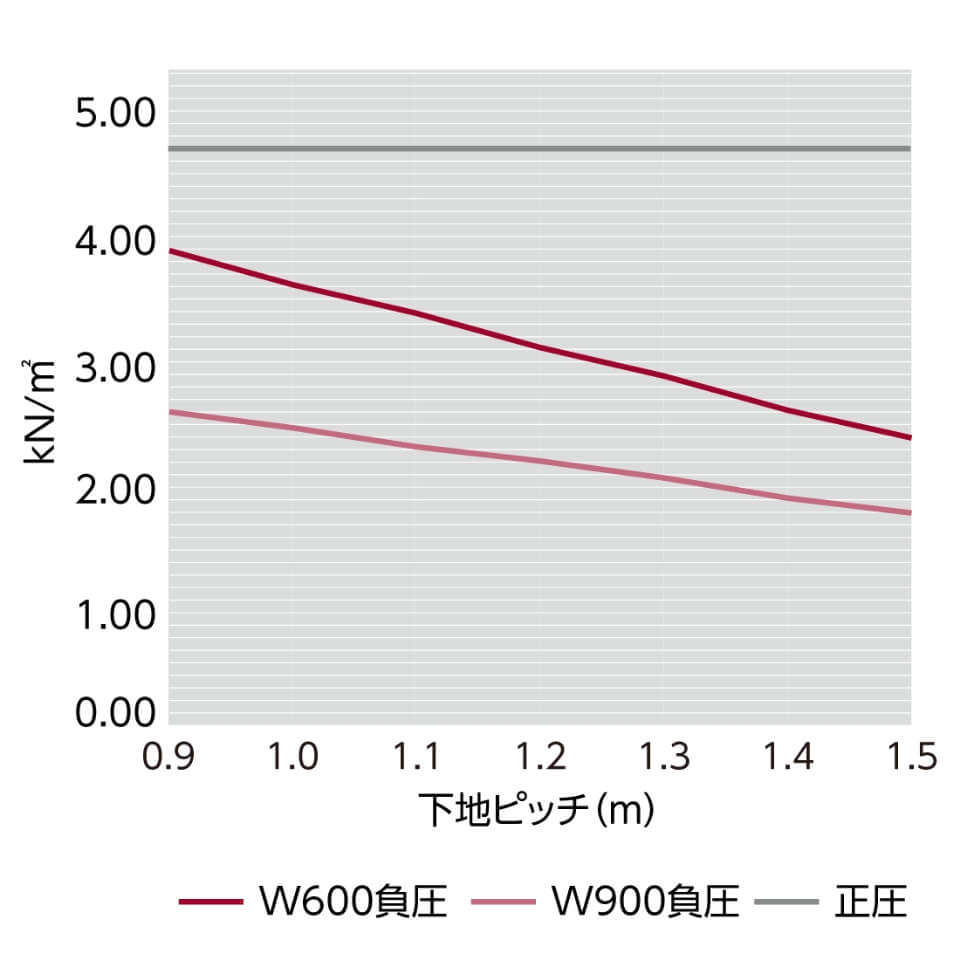

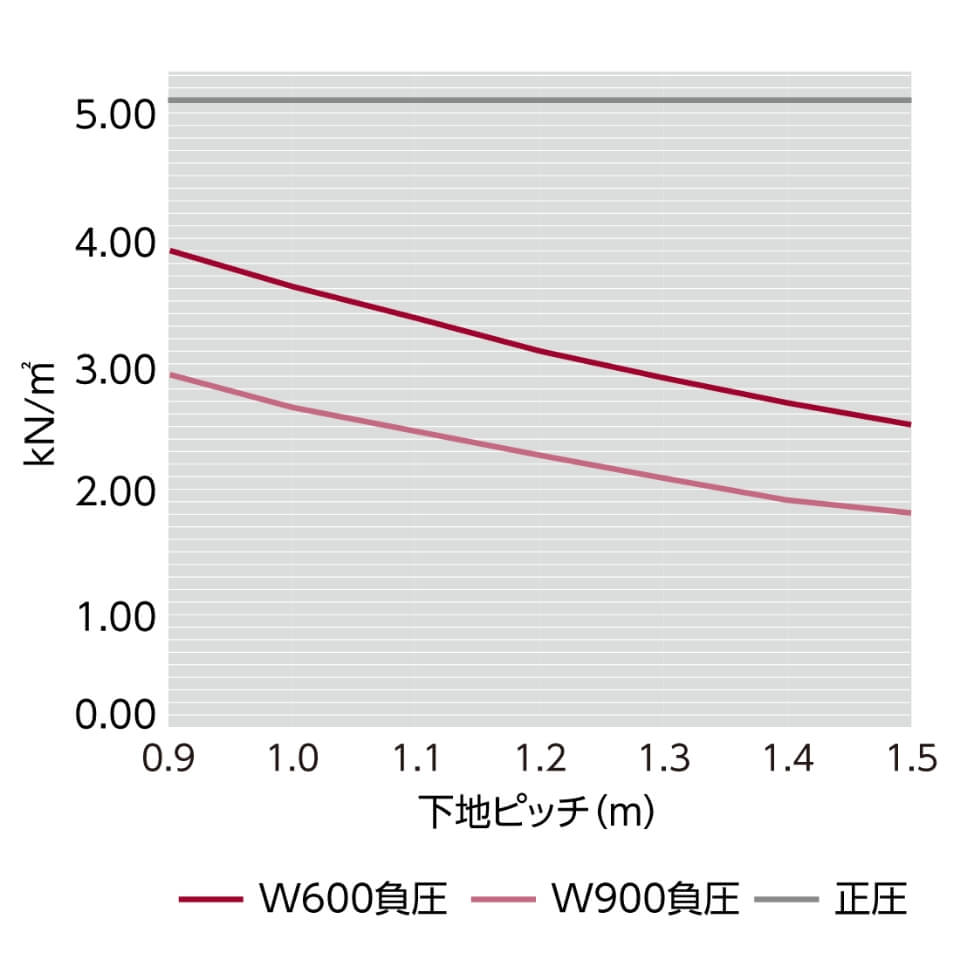

■ファインパネルHyper 25mm

■ファインパネルHyper 35mm

  • （注1）上記許容荷重は、C-100×50×20×2.3にパッキン付き専用ビス使用時
  • （注2）パネル強度は圧力箱を用いた耐風圧試験による社内実験値（パネル・下地・ビスの複合評価）
  • （注3）正圧強度は各働き幅・下地ピッチ共通
  • （注4）上記許容荷重グラフで強度が足りない場合は、最寄りの営業所までご連絡ください。

6 室内への漏水を防ぐ水密性能

ヨドコウ独自のかん合構造は、ジョイント部分の水密性を高め、漏水の恐れもありません。
JIS A 1414に基づくテストにより、その優れた防水効果が実証されています。

■試験条件

加圧方法 脈動圧(周期2sec)
圧力保存時間 10分
噴霧水量 4ℓ/m2・min
(降水量240mm/hに相当)

■試験結果

平均圧力差(N/m2) 上限値(N/m2) 下限値(N/m2) 風速(m/s)
750 1,125 375 34.6
1,000 1,500 500 40.0
1,250 1,875 625 44.7
1,600 2,350 850 50.5
2,205 2,955 1,455 60.0

上記平均圧力差（～2,205N/m2）において室内への漏水は認められなかった。

7 建物を火災から守る防耐火性能

芯材のロックウールは耐火性に優れた断熱材です。

■外壁防火構造(鉄骨造横張)

(A)捨て張り工法

認定番号 PC030NE-0299
下地(最大ピッチ) 鉄骨造(1,500mm)
目地仕様 ハットジョイナー／シーリング目地

■外壁防火構造(鉄骨造横張)

(B)内装張り工法

認定番号 PC030NE-0301(1)(2)
下地(最大ピッチ) 鉄骨造(1,500mm)
目地仕様 シーリング目地

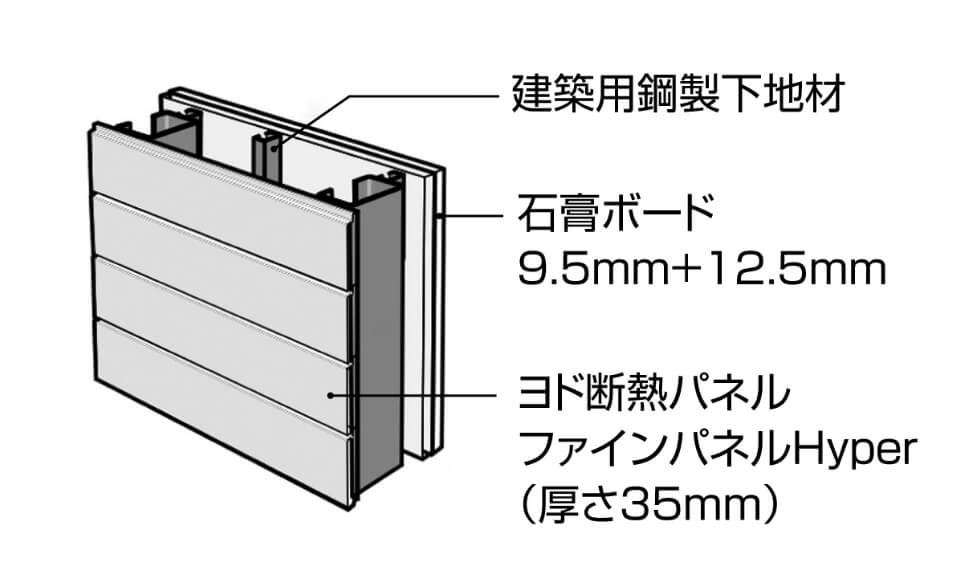

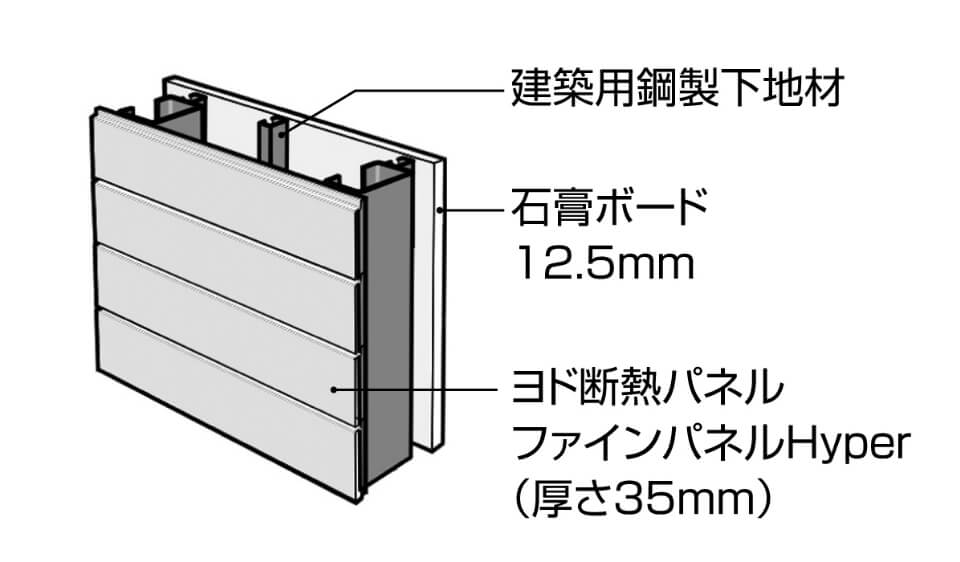

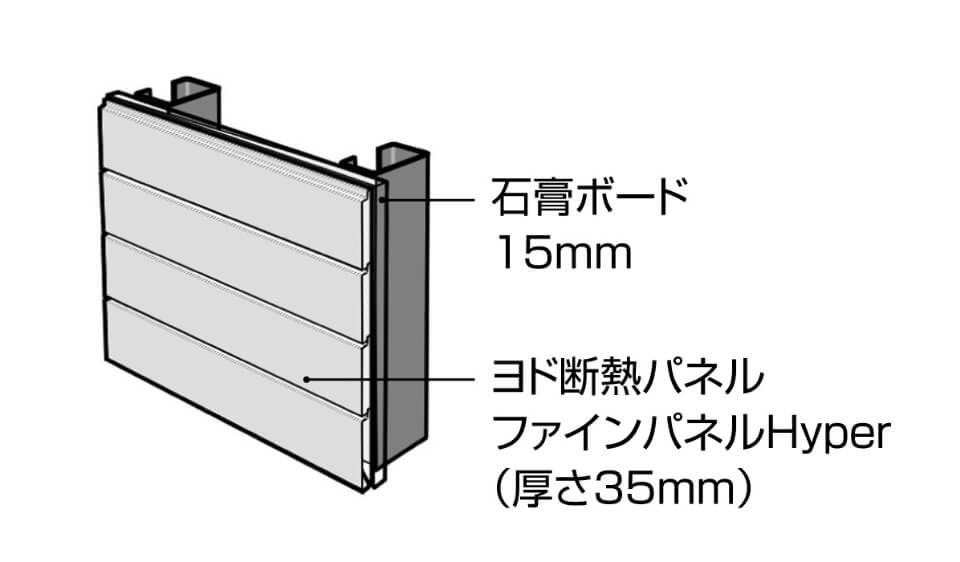

■外壁準耐火45分構造

内装張り工法

認定番号 QF045NE-0065(1)(2)(3)(4)
下地(最大ピッチ) 鉄骨造(1,500mm)
目地仕様 シーリング目地

不燃材料(縦横どちらも可)

認定番号 NM-5900(1)

標準色

表面色

遮熱バリアHyperGLカラー

  • 穴あき25年保証 （海岸500m以遠）

  • 標準色

    エクルホワイトA
    A801H

  • 標準色

    クリームA
    A401H

  • 標準色

    サンドグレーA
    A201H

  • 標準色

    グレースシルバーA
    A203H

  • 準標準色

    ブラックシルバーA
    A901H

  • 準標準色

    メタグリーンA
    A101H

フッ素系遮熱バリアHyperGLカラー

  • 穴あき25年保証 （海岸500m以遠）
  • 塗膜20年保証 （割れ、剥がれ、変退色、白亜化）

  • 準標準色

    エクルホワイトF
    F802SE

  • 準標準色

    クリームF
    F402SE

  • 準標準色

    サンドグレーF
    F202SE

  • 準標準色

    グレースシルバーF
    F204SE

  • 準標準色

    ブラックシルバーF
    F902SE

裏面色

ヨドカラーGL抗菌仕様

  • アイボリーホワイト
    R1800E
  • ※商品の色は、実物とは多少異なる場合がありますのでご了承ください。
  • ※準標準色は標準色と比較し納期がかかりますので予めご了承ください。詳しくは最寄りの営業所までお問い合わせください。
  • ※フッ素系遮熱バリアHyperGLカラーの発注を検討される際には最寄りの営業所までお問い合わせください。

広範囲の設計に対応する製品群

規格寸法

（単位：mm）

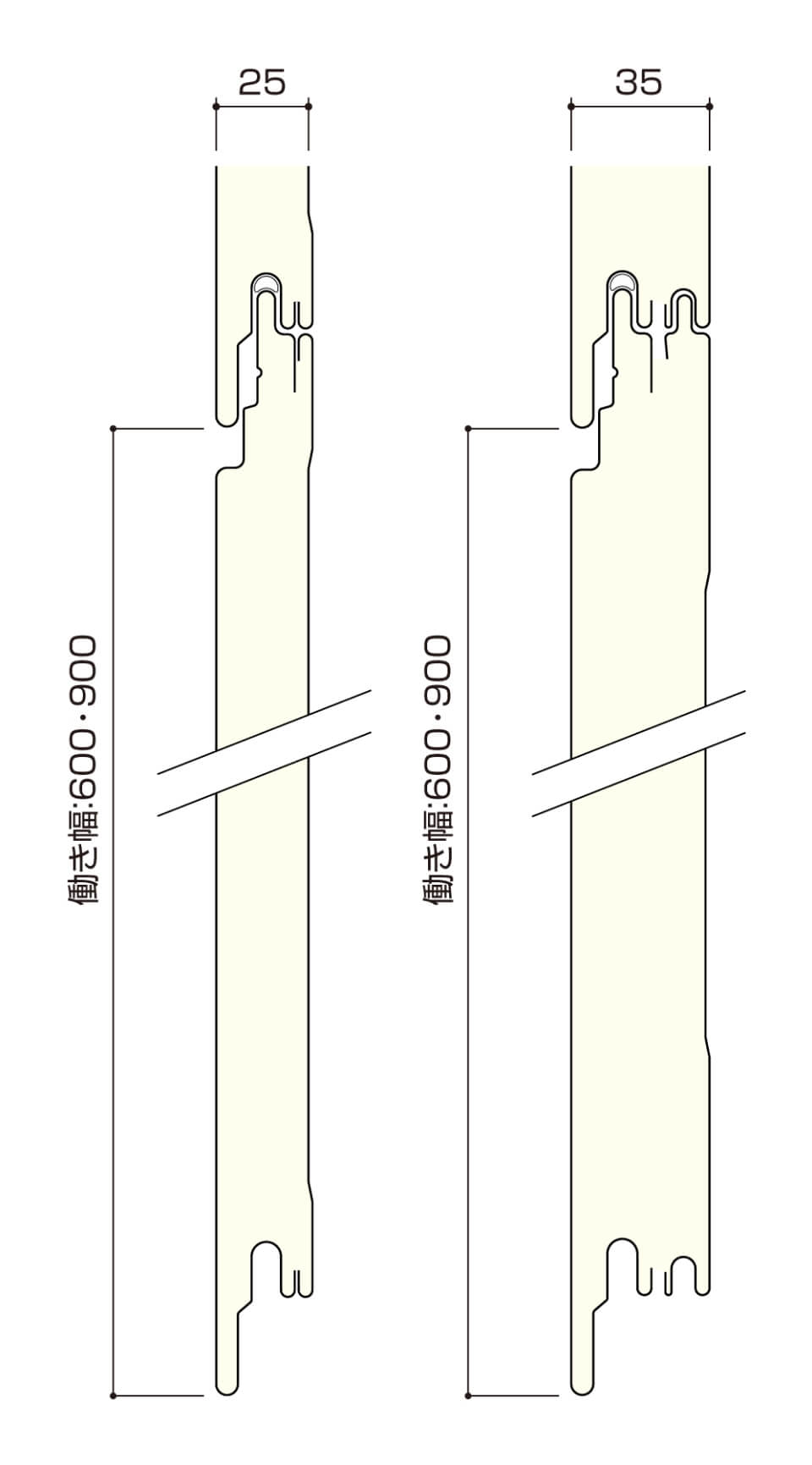

規格寸法

端部処理

（単位：mm）

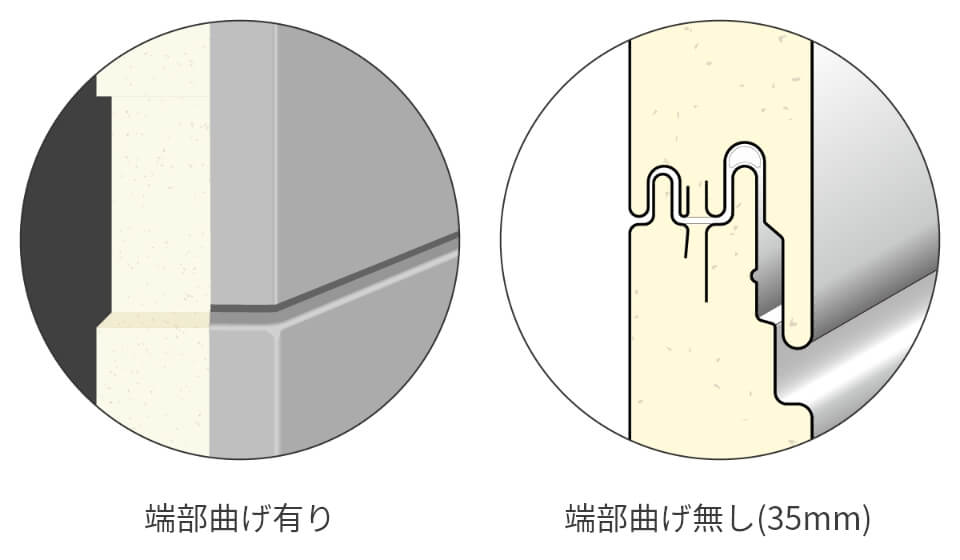

端部曲げ有り・端部曲げ無し(35mm)

■フォーム種類

不燃タイプ ファインパネルHyper／YFP Ftype／
イソシアヌレートフォーム

■重量

働き幅 重量（kg/m2）
厚さ25mm 厚さ35mm
600mm 10.8 11.7
900mm 10.4 10.9
  • ●パネル表・裏面材共板厚0.5mm
  • ●長さは3m～9mまで設計寸法に切断します。3m未満は別途費用がかかりますのでご相談ください。
  • ※300m2以下は最寄りの営業所へご相談ください。
  • ●縦張りは最寄りの営業所までお問い合わせください。

主要標準部品

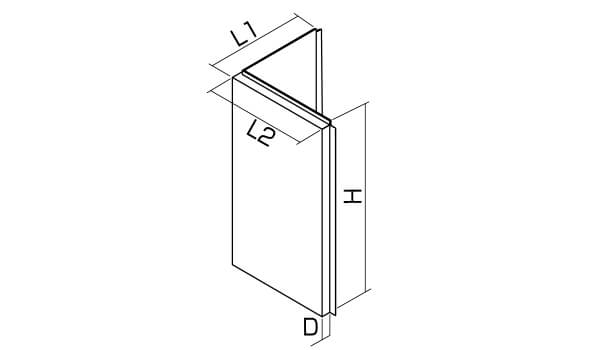

出隅直角パネル

（単位：mm）

出隅直角パネル
品番 厚さ
D		 働き幅
H		 直線部
L1・L2		 直線部
L1+L2
CPB225600 25 600 450～750 ～1500
CPB235600 35
CPB225900 25 900
CPB235900 35

※特注対応品ですので製品仕様・製品納期についてはご相談ください。

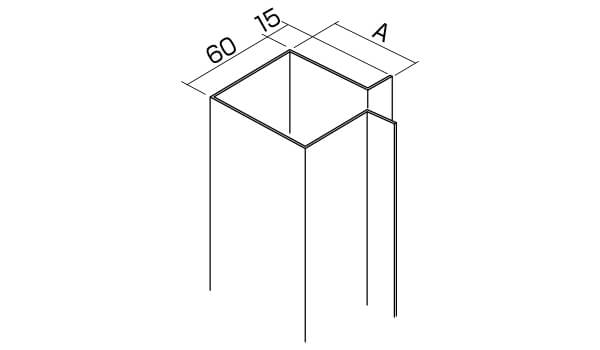

出隅カバー

（単位：mm）

出隅カバー
品番 YFP-122 YFP-121
適用厚 25 35
板厚 0.5 0.5
長さ 4,000 4,000

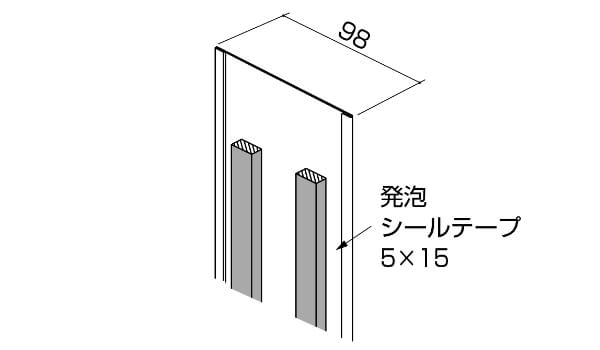

シーリング目地ジョイナー

（単位：mm）

シーリング目地ジョイナー
品番 YFP-590
適用厚 25・35
板厚 0.5
長さ 3,000

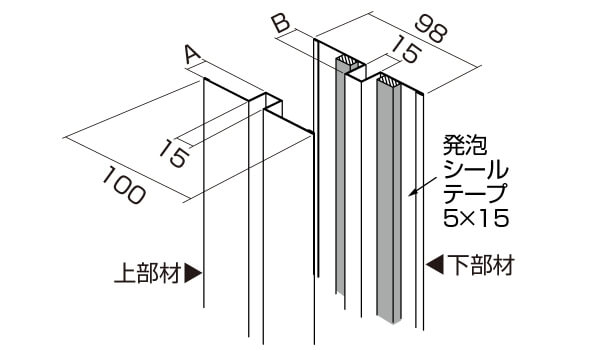

横張用目地ハットジョイナー

（単位：mm）

横張用目地ハットジョイナー
上部材 下部材
品番 YFP-550 YFP-551 YPF-553AN
適用厚 25・35 25 35
板厚 0.5 0.8
長さ 2,400 3,000
寸法 A:18 B:12 B:22

(注)上部材取付け時には発泡シールテープ(YFP-002)が必要ですので発注忘れのないようご注意ください。

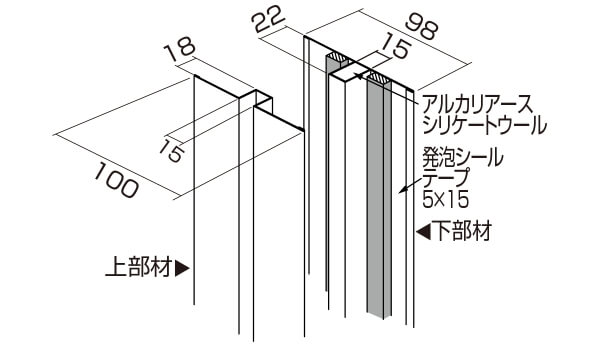

横張用目地ハットジョイナー防火仕様用

（単位：mm）

横張用目地ハットジョイナー防火仕様用
上部材 下部材
品番 YFP-550 YFP-556AC
適用厚 35 35
板厚 0.5 0.8
長さ 3,030 3,000

(注)上部材取付け時には発泡シールテープ(YFP-002)が必要ですので発注忘れのないようご注意ください。

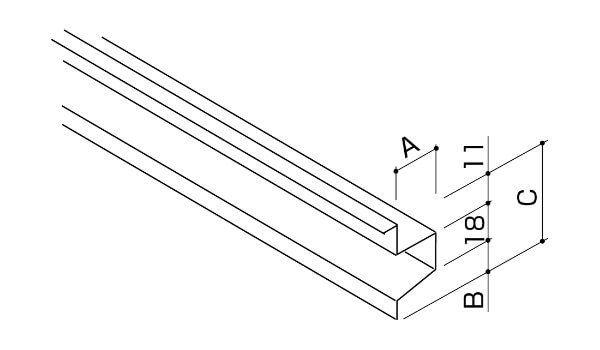

スターターA

（単位：mm）

スターターA
品番 YFP-71 YFP-72
適用厚 25 35
板厚 0.8 0.8
寸法 A:10
B:13
C:42		 A:20
B:13
C:42
長さ 4,000 4,000

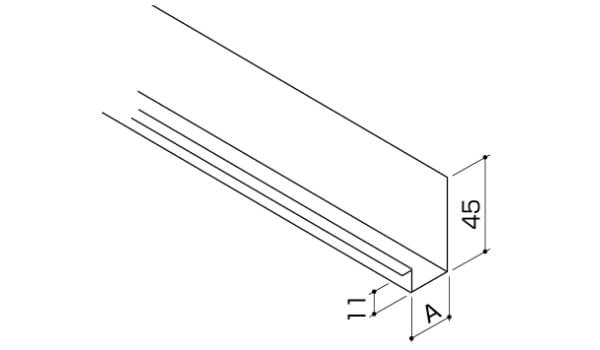

スターターB

（単位：mm）

スターターB
品番 YFP-710 YFP-720
適用厚 25 35
板厚 0.8 0.8
寸法 A:10 A:20
長さ 4,000 4,000

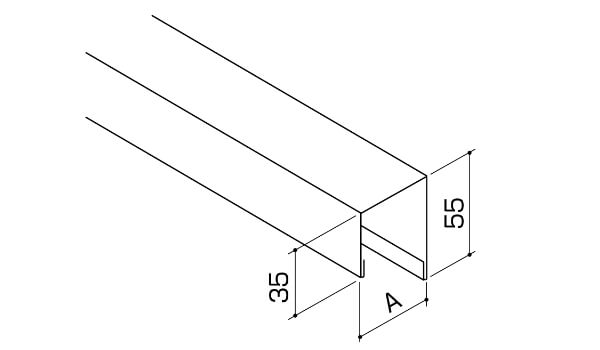

廻縁

（単位：mm）

廻縁
品番 YFP-411 YFP-421
適用厚 25 35
板厚 0.5 0.5
寸法 A:30 A:40
長さ 4,000 4,000

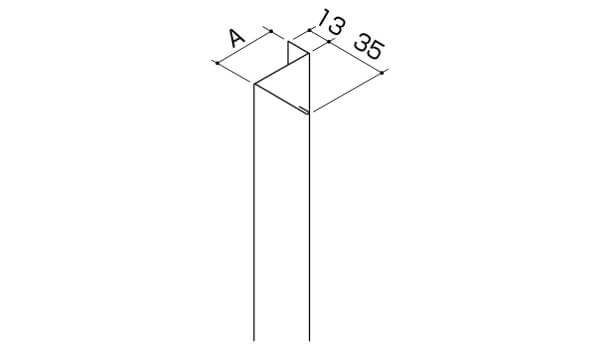

見切縁

（単位：mm）

見切縁
品番 YFP-81 YFP-82
適用厚 25 35
板厚 0.5 0.5
寸法 A:29 A:39
長さ 4,000 4,000

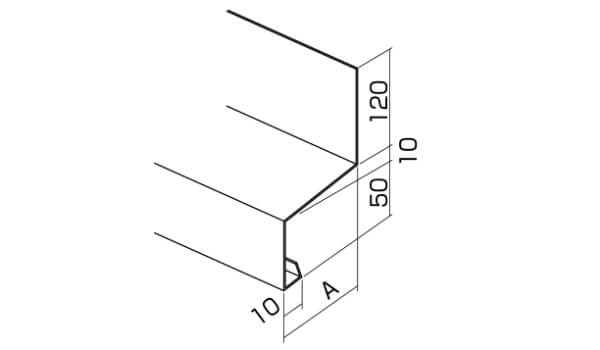

土台水切

（単位：mm）

土台水切
品番 YFP-310 YFP-320
適用厚 25 35
板厚 0.5 0.5
寸法 A:48 A:58
長さ 4,000 4,000

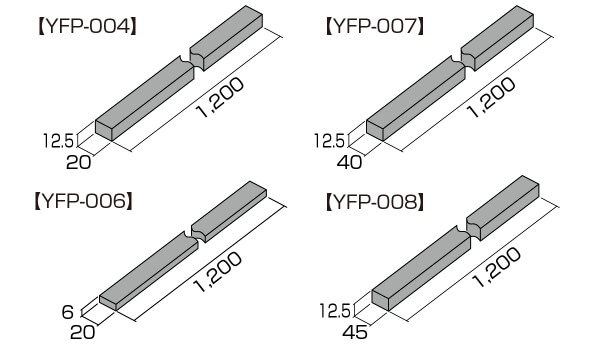

アルカリアースシリケートウール

（単位：mm）

アルカリアースシリケートウール
品番 YFP-004 YFP-006※ YFP-007 YFP-008
適用厚 25・35 35 35 35
長さ 1,200 1,200 1,200 1,200

※防火仕様用

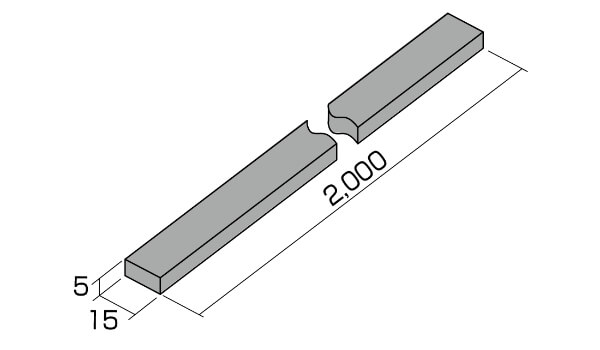

発泡シールテープ

（単位：mm）

発泡シールテープ
品番 YFP-002
適用厚 25・35
長さ 2,000

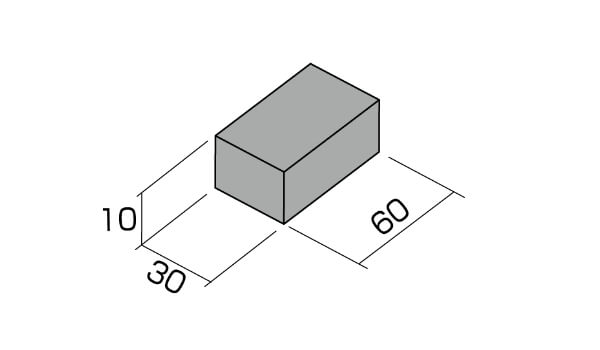

横目パッキン

（単位：mm）

横目パッキン
品番 YFP-015
適用厚 25・35

パッキン付専用ビス

（単位：mm）

品番 PW-641 PW-651 PW-661 PW-666※
篏合部適用厚 25 35 - 35
全厚部適用厚 - 25 35 -

※入数：200本／箱　取付用ビットは1箱に1本入っています。
※防火仕様用

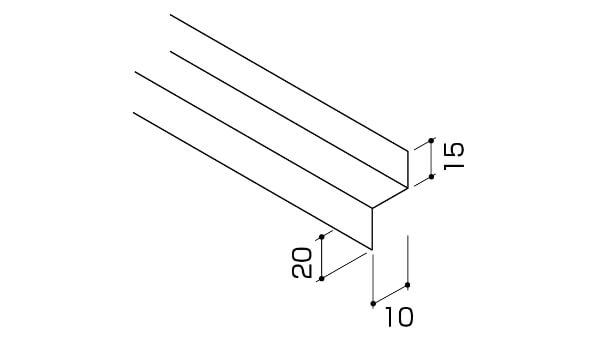

バックアップ材受

（単位：mm）

バックアップ材受
品番 YFP-730
適用厚 25・35
板厚 0.5
長さ 4,000

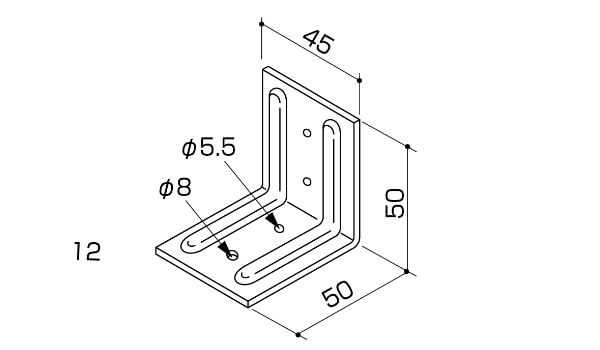

L型ピース

（単位：mm）

L型ピース
品番 YFP-001
適用厚 25・35
板厚 0.8

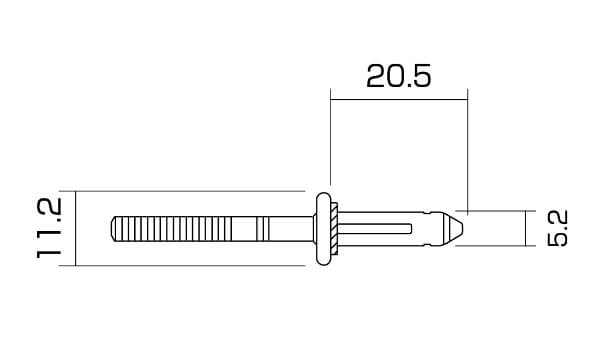

バルブタルト

（単位：mm）

バルブタルト
品番 RV-6604-63W
適用厚 25・35

標準納め図(厚さ25mm)

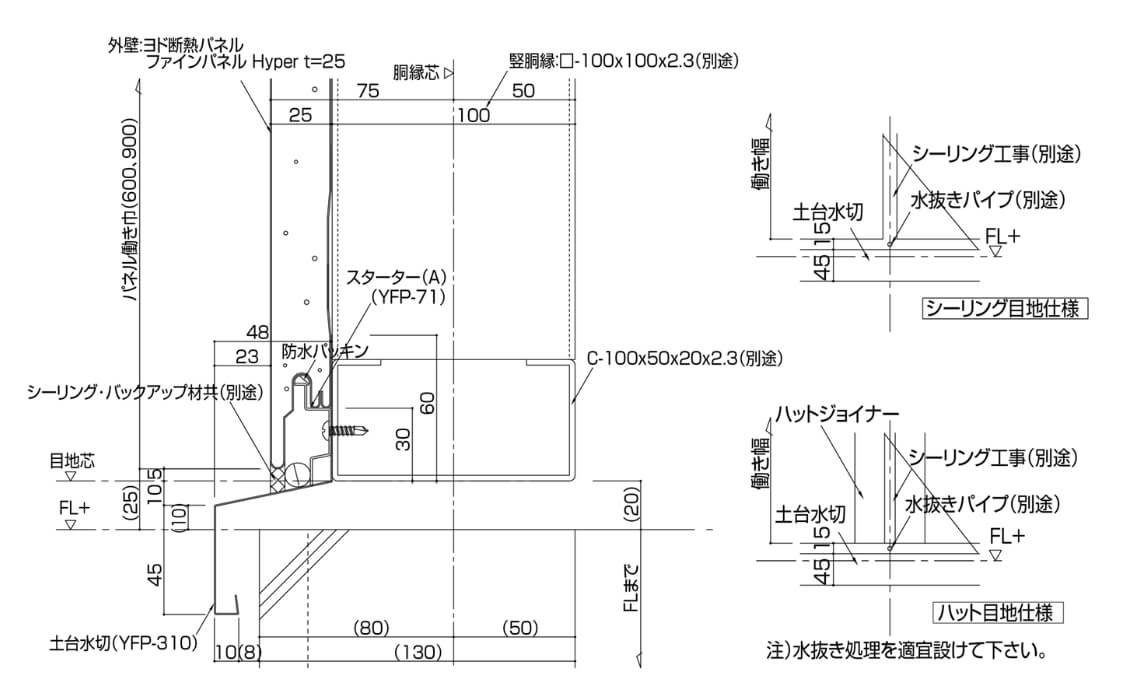

横張 土台部

（単位：mm）

横張 土台部

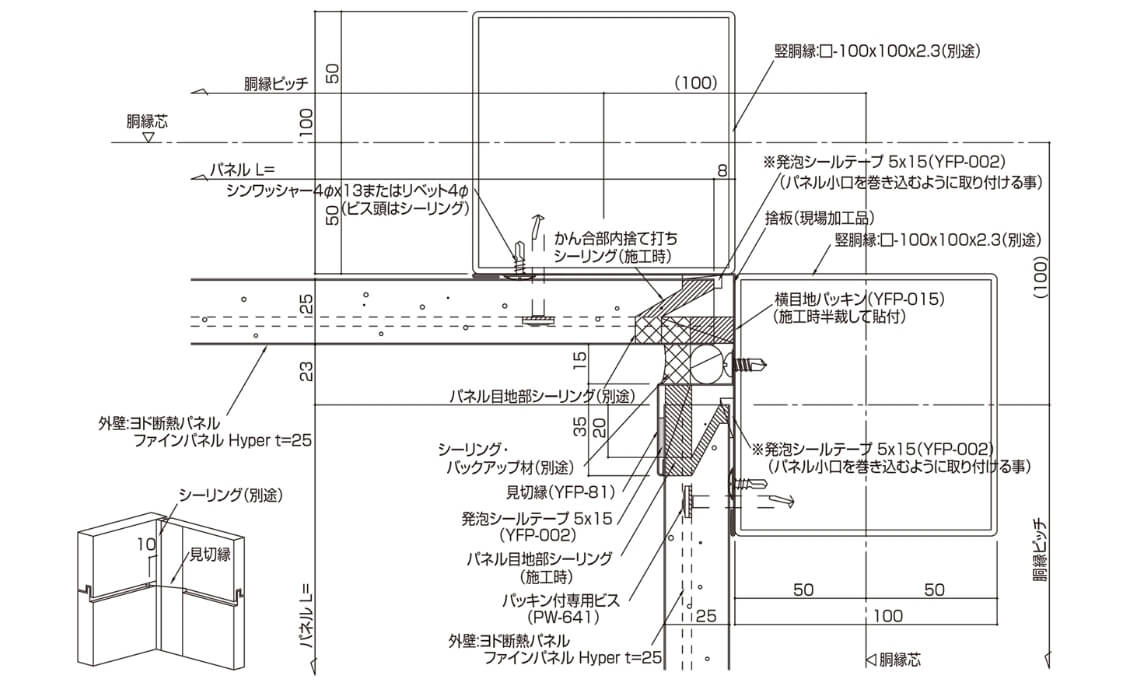

横張 入隅部（見切縁）

（単位：mm）

横張 入隅部（見切縁）

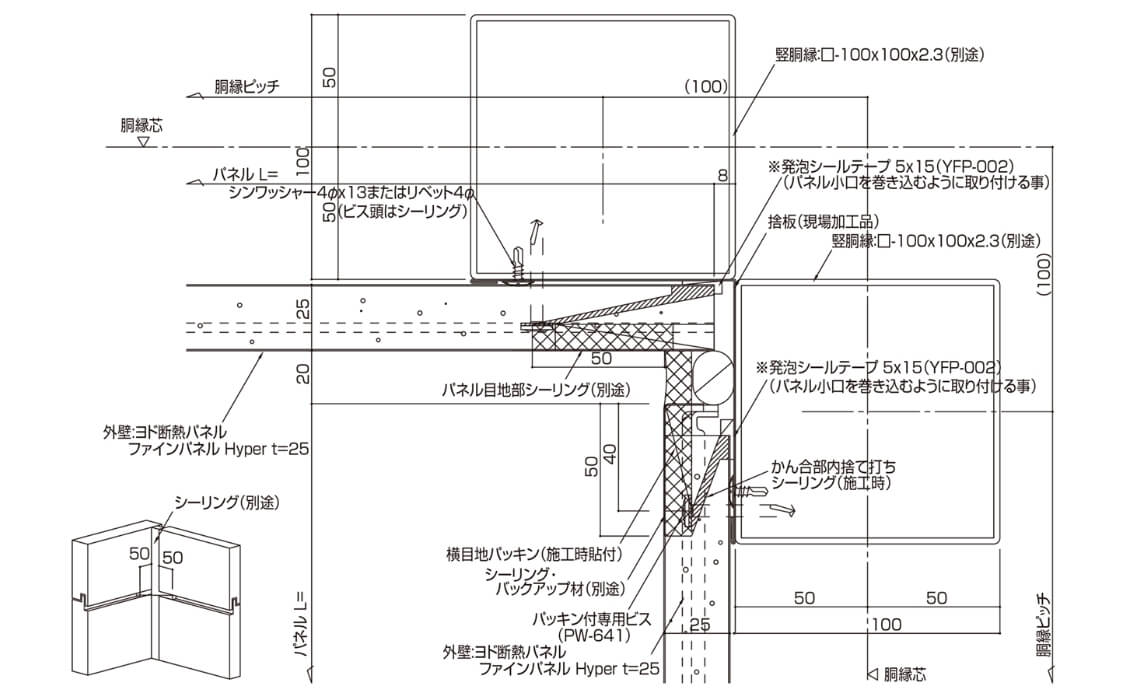

横張 入隅部（シーリング）

（単位：mm）

横張 入隅部（シーリング）

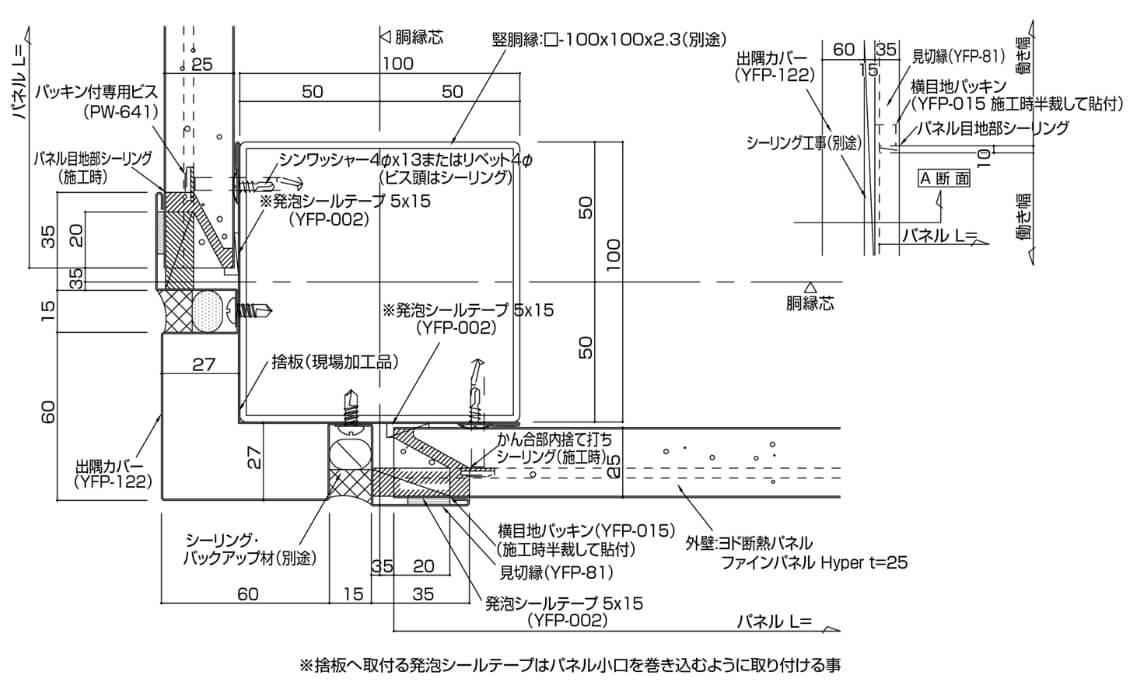

横張 出隅部（見切縁）

（単位：mm）

横張 出隅部（見切縁）

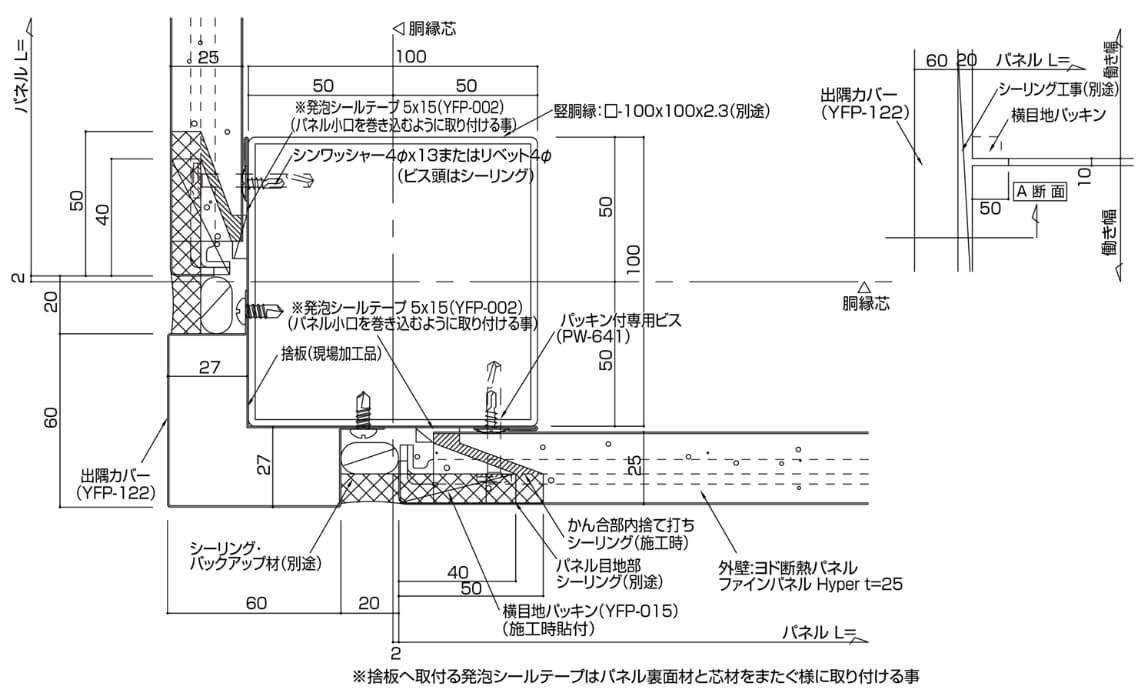

横張 出隅部（シーリング）

（単位：mm）

横張 出隅部（シーリング）

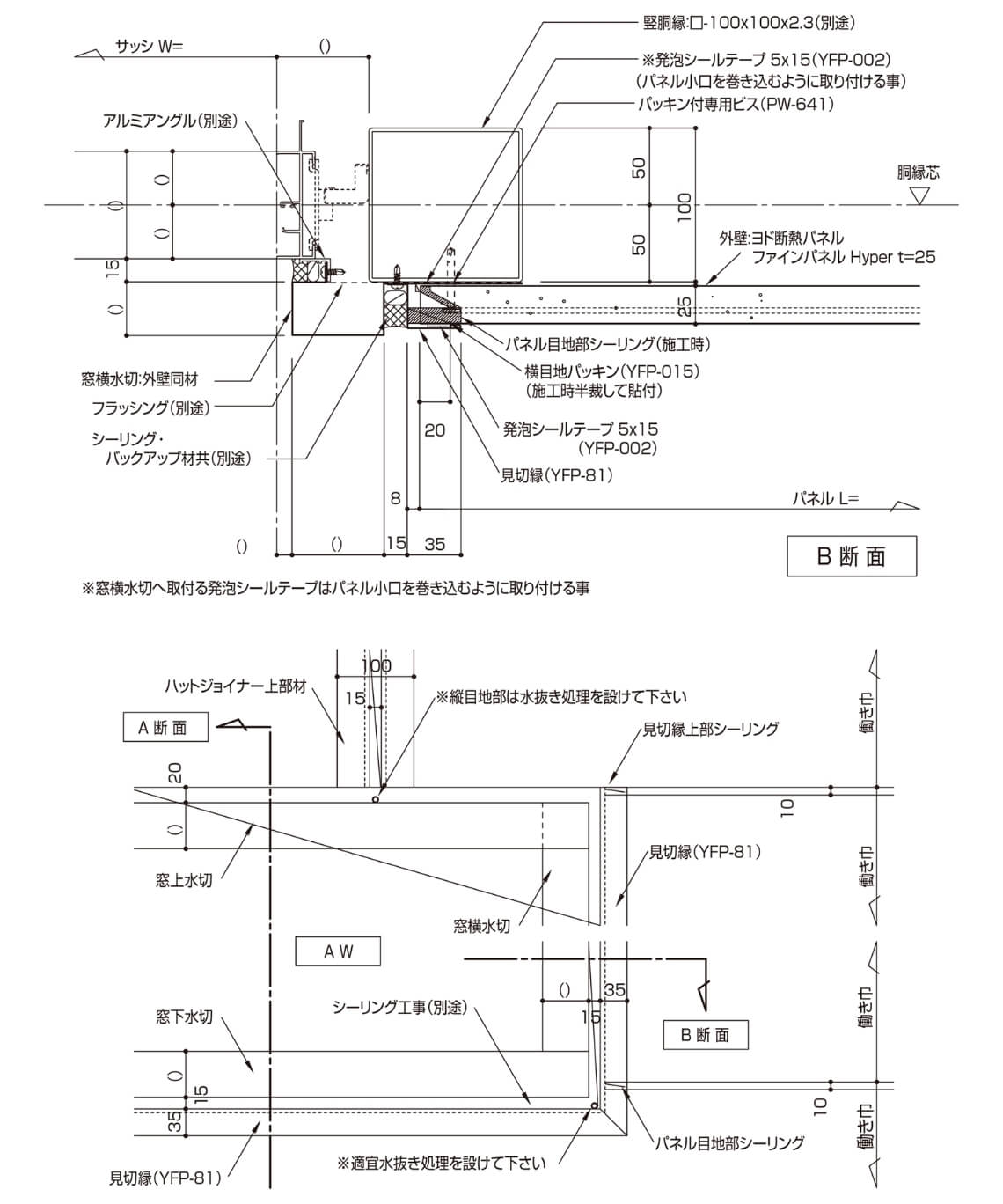

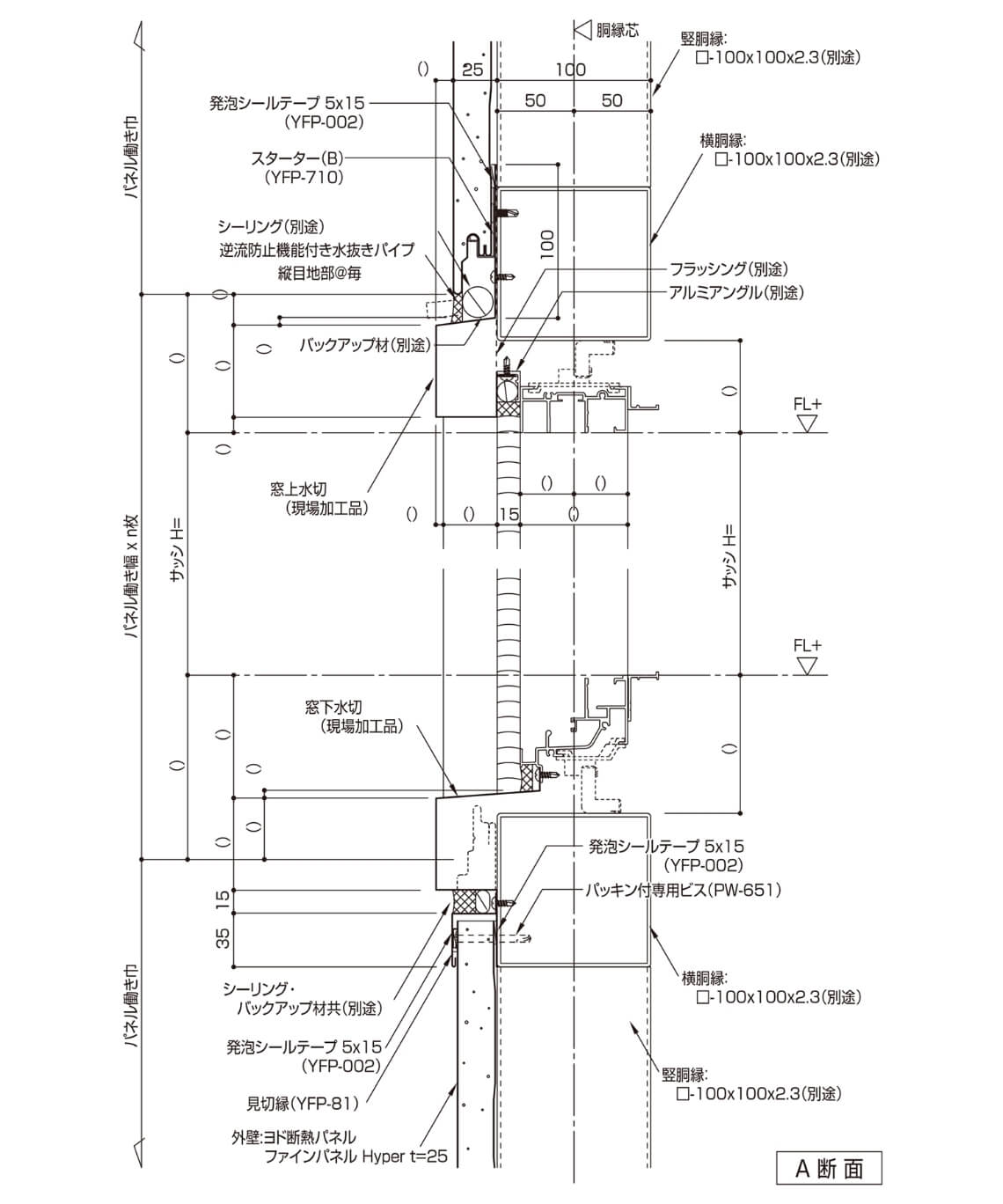

横張 サッシ部（見切縁）

（単位：mm）

横張 サッシ部（見切縁）

横張 サッシ部（見切縁）

（単位：mm）

横張 サッシ部（見切縁）

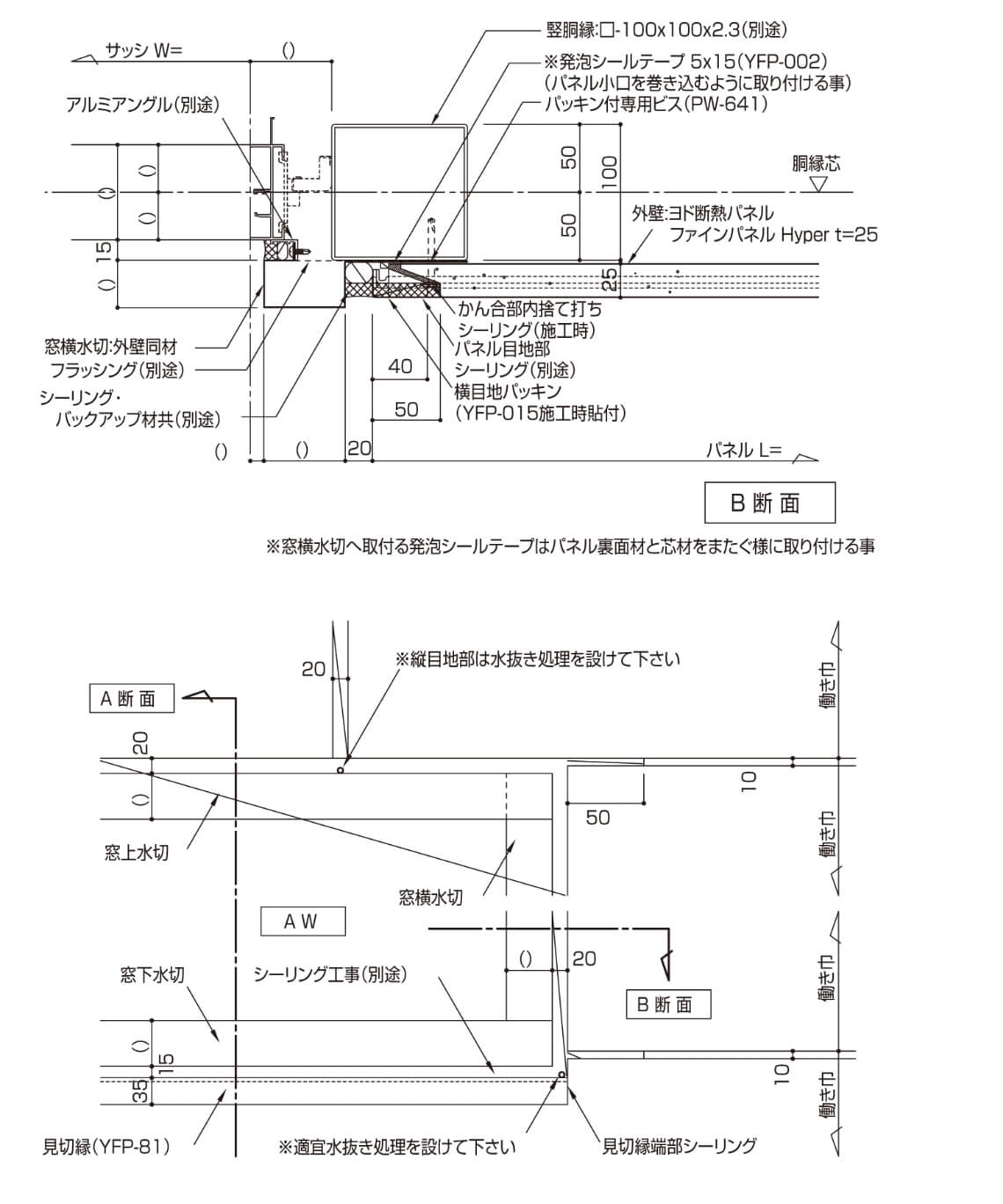

横張 サッシ部（シーリング）

（単位：mm）

横張 サッシ部（シーリング）

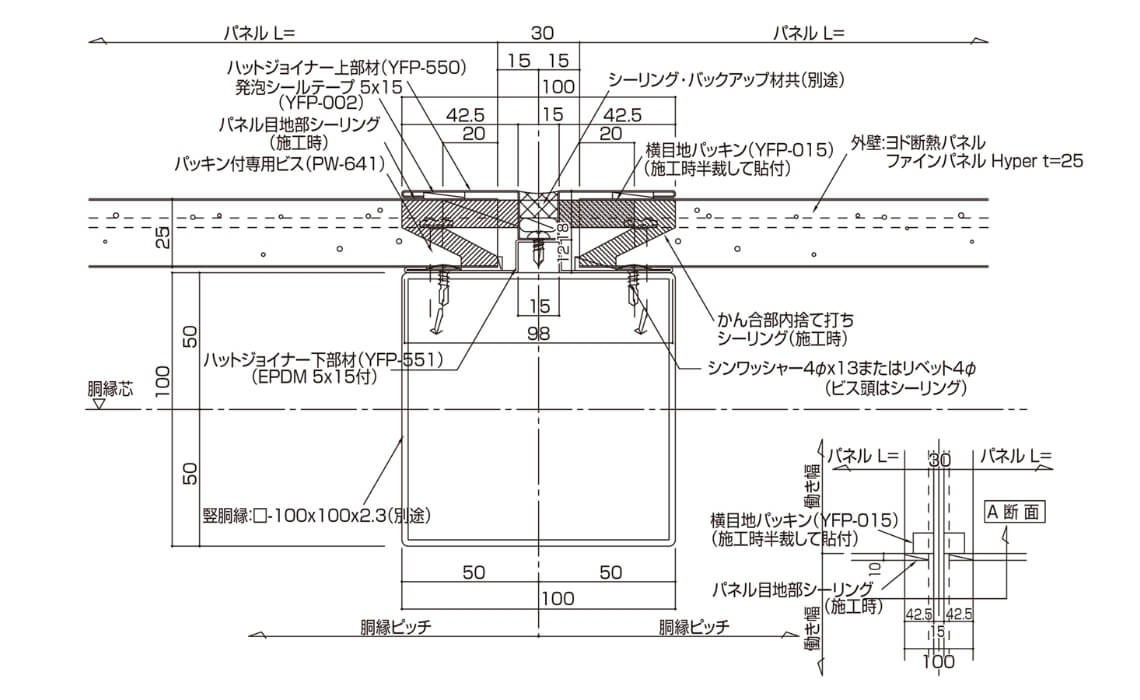

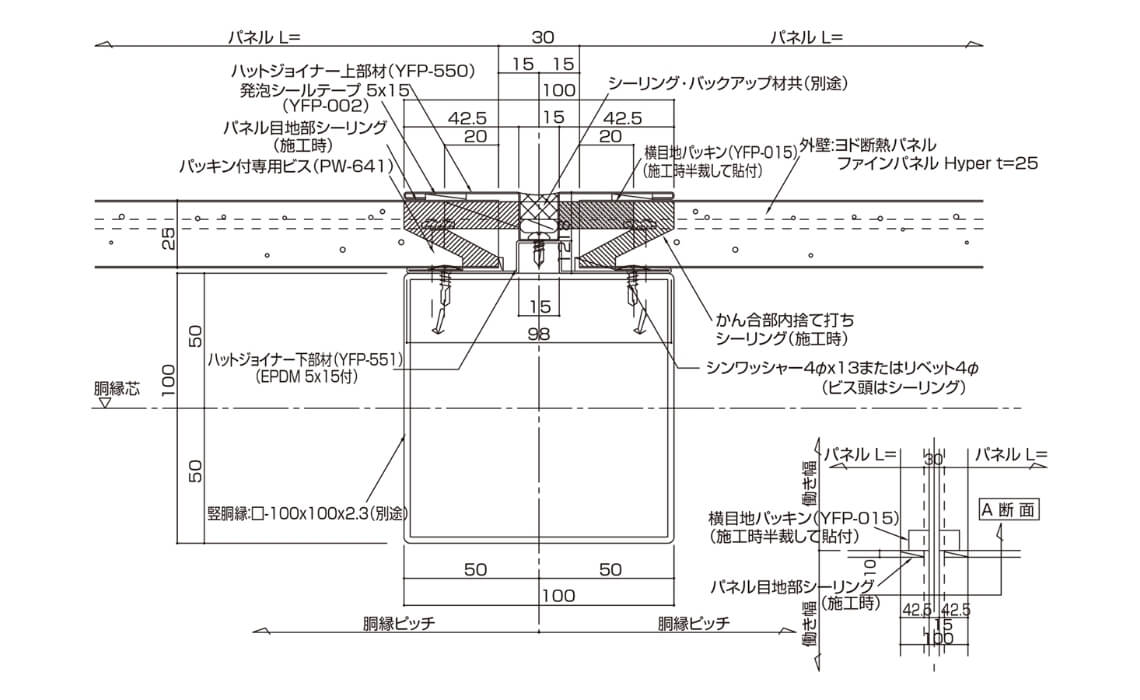

横張 縦目地部（ハットジョイナー）

（単位：mm）

横張 縦目地部（ハットジョイナー）

横張 縦目地部（シーリング）

（単位：mm）

横張 縦目地部（シーリング）

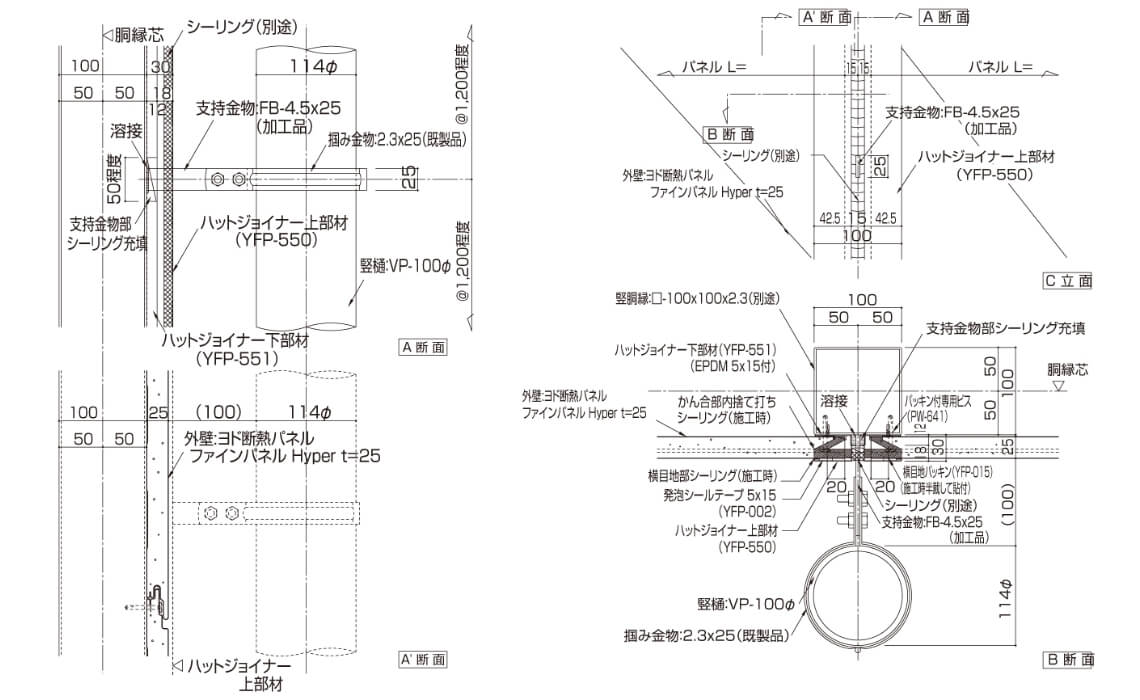

横張 竪樋支持部（ハットジョイナー）

（単位：mm）

横張 竪樋支持部（ハットジョイナー）

横張 縦目地部（ハットジョイナー）

（単位：mm）

横張 縦目地部（ハットジョイナー）

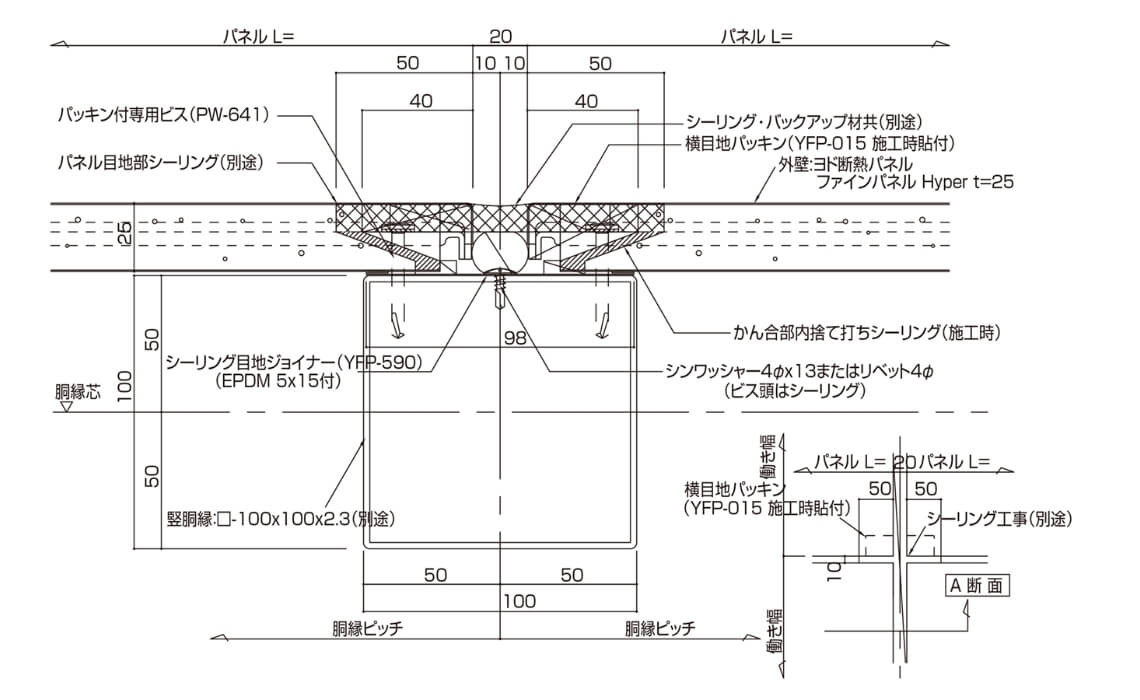

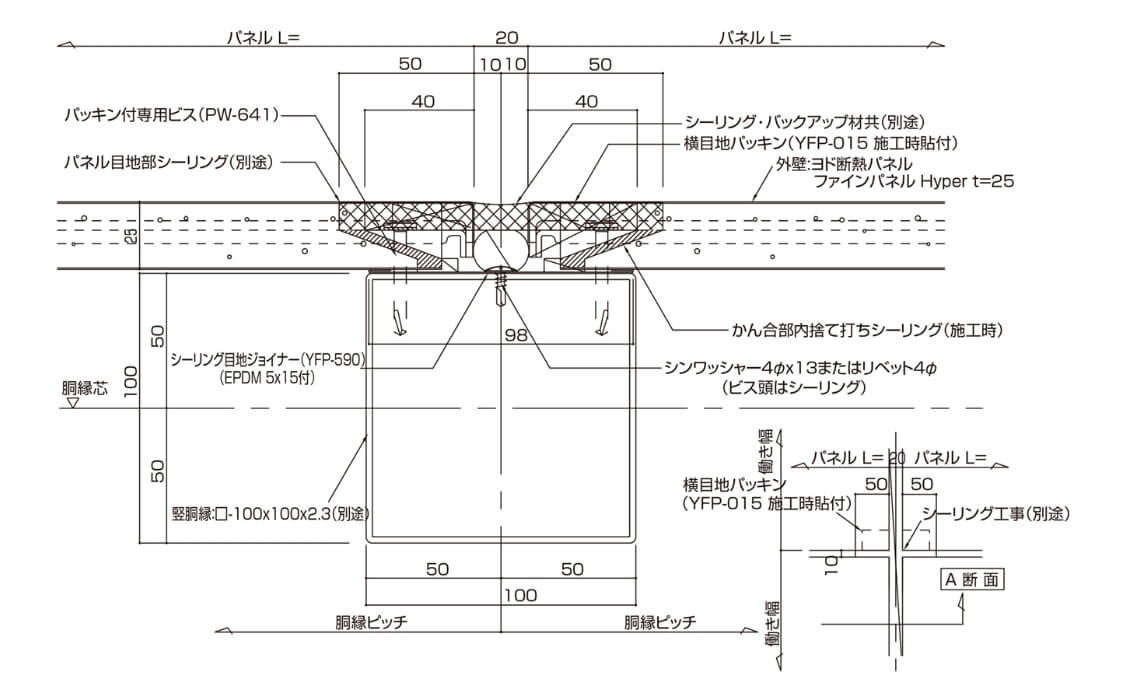

横張　縦目地部（シーリング）

（単位：mm）

横張　縦目地部（シーリング）
  • ※本納り図は厚み25mmタイプです。
  • ※（ ）寸法は設計による。
  • ※役物の重ねにはシーリングを施して止水処理をしてください。

この製品を採用した施工例写真

施工例をもっと見る
