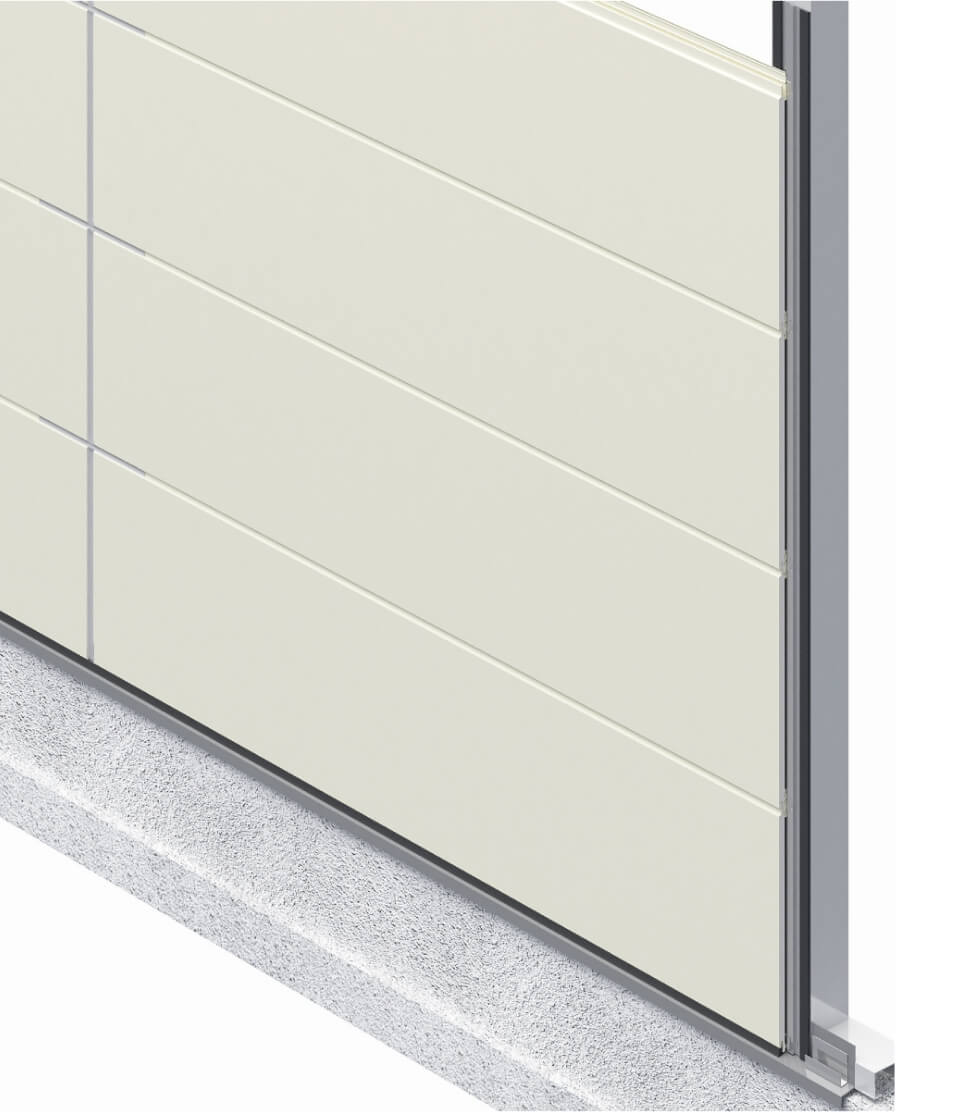

ヨド不燃パネル バリアロックHyper
PG-450NGL/PG-300NGL

大切な建物をしっかり守る"燃えない外装材"という価値を。
防耐火構造認定取得の火災や台風にも強い外装材。

張り方向 縦張・横張兼用

■製品仕様

表面材 遮熱バリアHyperGLカラー 0.4mm
フッ素系遮熱バリアHyperGLカラー 0.4mm
芯材 ロックウールボード
裏面材 ロックウールボード現し
長さ(mm) 2,985・3,625
働き幅(mm) 300・450
厚み(mm) 17.5
重量(kg/m2) 10.4～10.9
特長
主要標準部品
標準納め図

PG-450NGL

PG-300NGL

設計価格

※設計価格のご説明
建物の予算計画・設計積算等に弊社屋根・外壁材を御検討いただく参考資料として、
ご利用いただけますよう掲載しております。
小口工事、変形屋根・外壁、急勾配屋根、屋根材壁張り、夜間工事等の特殊工事は、
別途単価にてお願いいたします。

外壁材防耐火性能 CADデータダウンロード WEBカタログ

特長

Hyperパネルシリーズの共通特長

1 中低層建築物に充分な耐風圧性能

ヨド不燃パネルバリアロックHyperは中低層建築物に使用しても充分な耐風圧強度を発揮します。

区分 下地間隔(mm) 許容荷重(N/m2) 試験条件
正圧 @606 @910 5,000 鉄骨下地：
C-100×50×20×2.3mm
石膏ボード無：
ビス：シンワッシャー4φ×16mm
負圧
<石膏ボード無>		 450NGL @606 1,800
@910 1,350
300NGL @606 2,350
@910 1,650
  • ※シンワッシャービスについては頭の薄いタイプをご使用ください。（推奨ビス：サンコーテクノ㈱製　FCW4×19以上）
  • ※性能確認は下地間隔を2スパン以上設けた試験体に、圧力箱を用いた耐風圧性能試験を実施しております。
  • ※石膏ボードとの複合試験については最寄の営業所にお問い合わせください。

2 室内への漏水を防ぐ水密性能

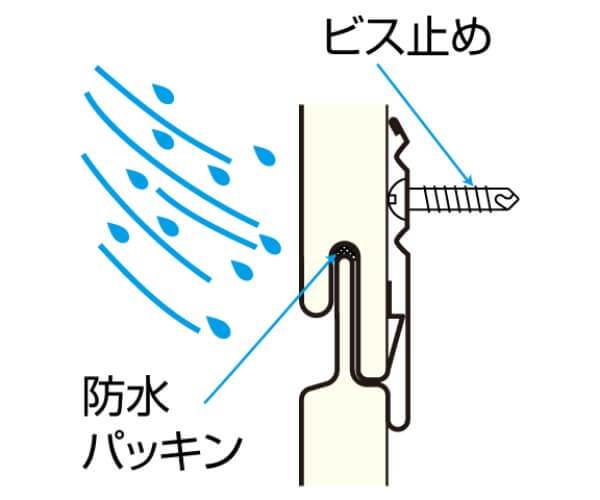

独自のかん合断面形状と防水パッキンの使用で、優れた水密性能を発揮します。高層建築物に使用するアルミサッシと同等以上の水密性能があるため、安心してご使用いただけます。

水密性能 平均圧力差　490N/m2で漏水なし(W-5相当)
試験条件 ・加圧方式　脈動圧(周期2sec)
・噴霧水量　4ℓ/m2・min(降水量240mm/h相当)

※性能確認は、JIS A 1414に規定する『水密試験』に準じて実施しております。

3 建物内の快適を守る断熱性能

ヨドコウ独自のかん合構造は、ジョイント部分からの熱の流出入を防ぎ、断熱性を高めます。

●熱伝導率
0.051W/m･K

熱貫流率

平面部 2.52W/m2･K

13mm厚

4 揺れに強い耐震性能

建設省通達昭56住指発第96号
構造計算関係の原則に基づき、（財）日本建築総合試験所で層間変形追従性能試験を行い安全を確かめた結果、層間変形角R=1/60radまで静的及び動的な強制変形に対して異状は認められませんでした。よって層間変形角を1/120まで緩和できます。

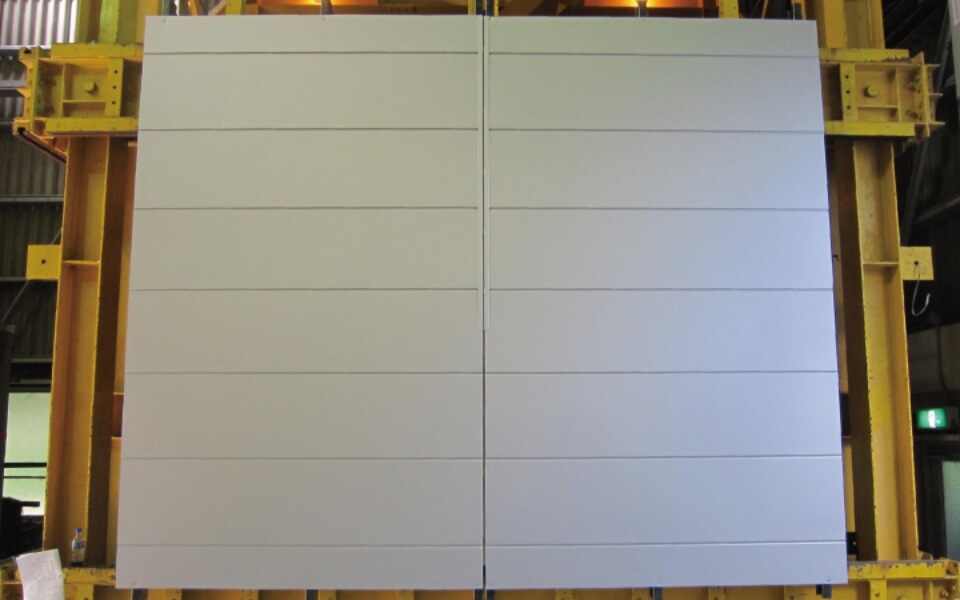

層間変形追従試験

5 単体不燃認定の防耐火性能

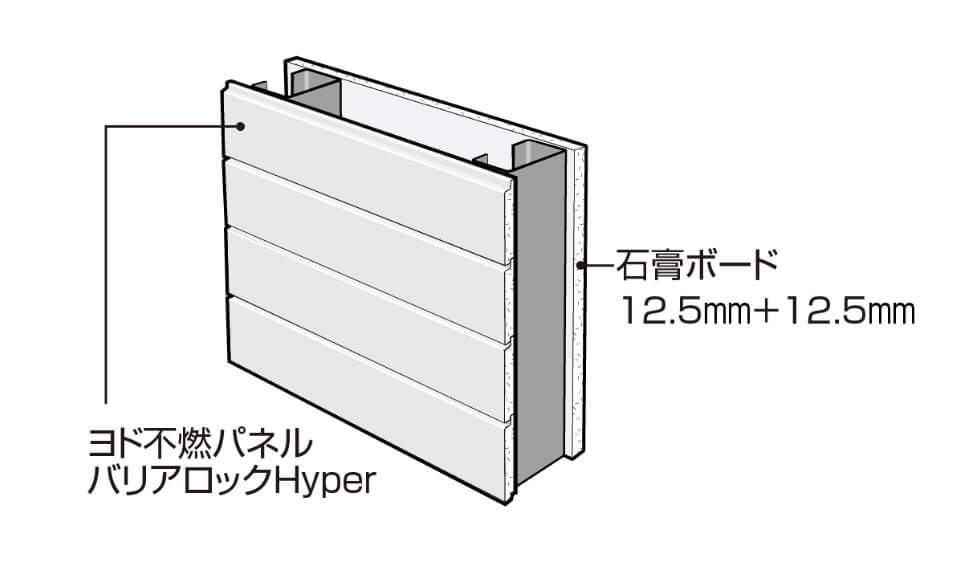

外壁1時間耐火構造

認定番号 FP060NE-0017
下地(最大ピッチ) 鉄骨造(910mm)
目地仕様 ハットジョイナー

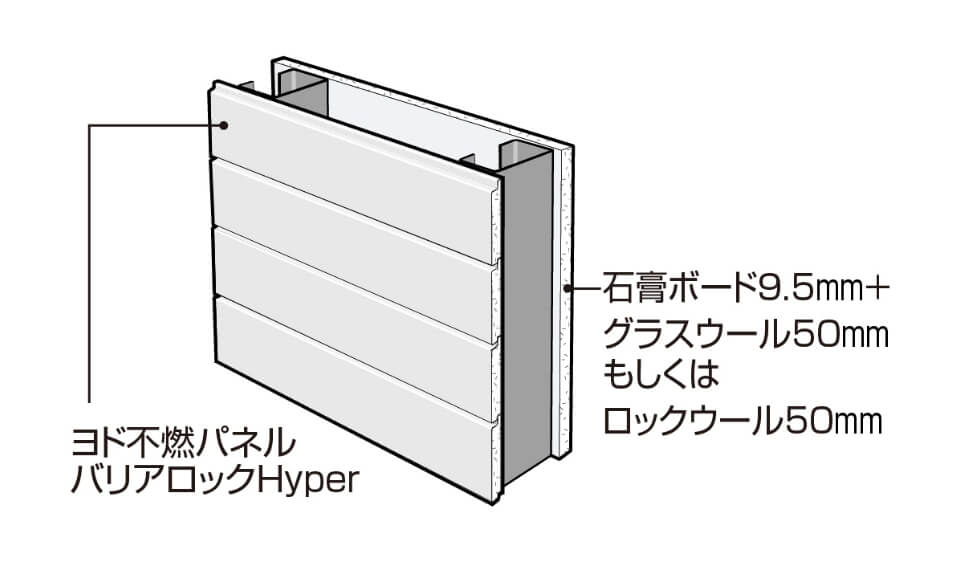

外壁30分耐火構造

認定番号 FP060NE-0016
下地(最大ピッチ) 鉄骨造(910mm)
目地仕様 ハットジョイナー

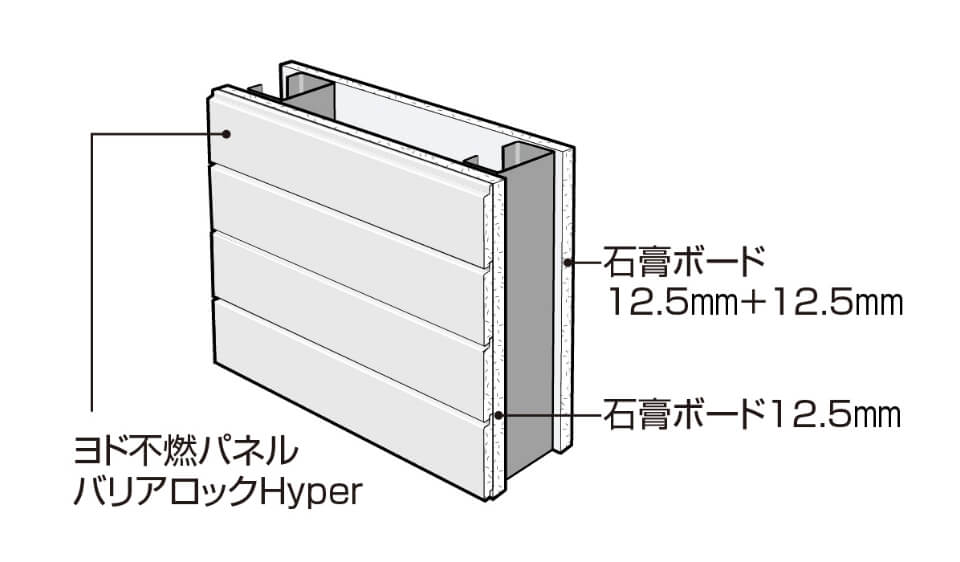

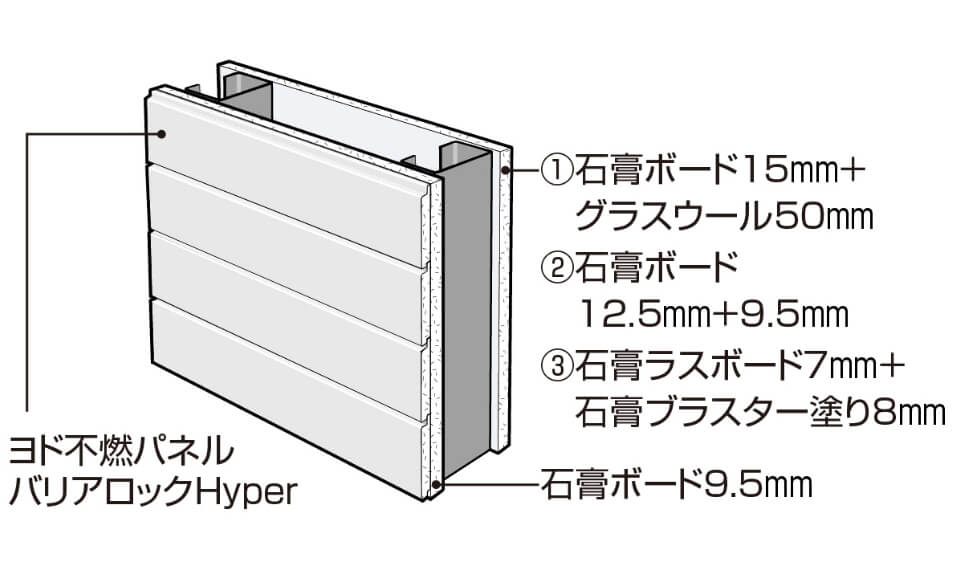

外壁45分準耐火構造(鉄骨造)

認定番号 QF045BE-0044
下地(最大ピッチ) 鉄骨造(910mm)
目地仕様 ハットジョイナー

外壁45分準耐火構造(鉄骨造)

認定番号 QF045NE-0001
下地(最大ピッチ) 鉄骨造(910mm)
目地仕様 ハットジョイナー／シーリング目地

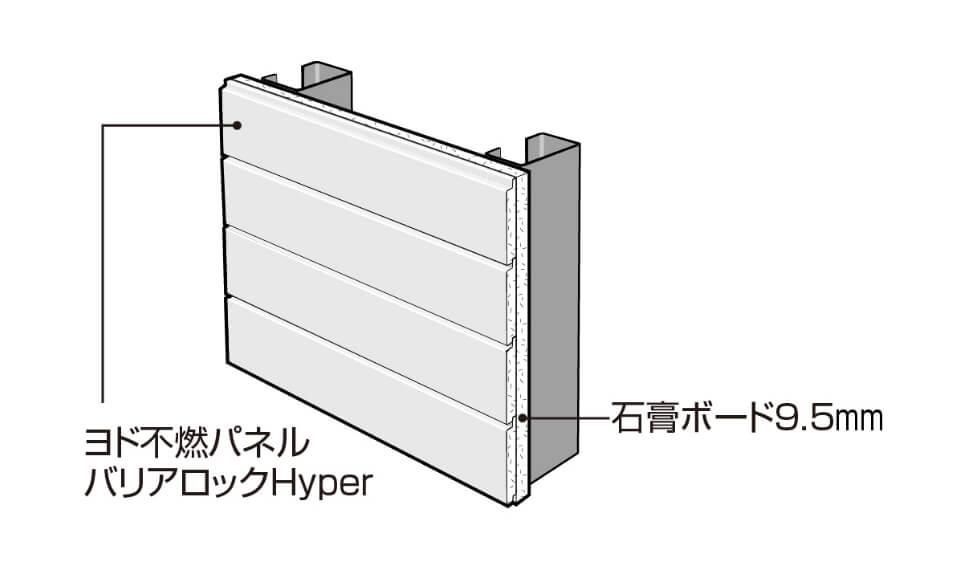

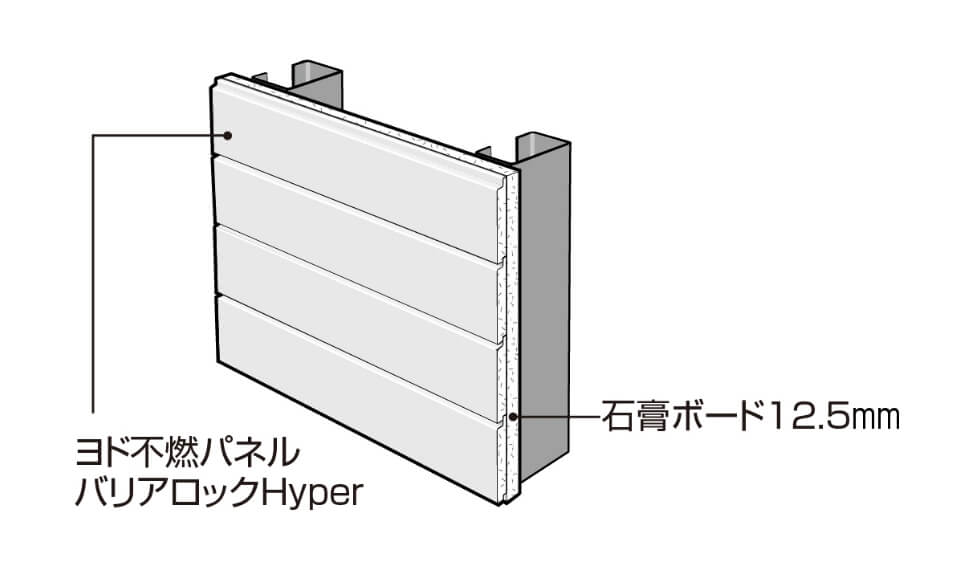

外壁防火構造(鉄骨造横張)

認定番号 PG-450NGL：PC030NE-0102-1
下地(最大ピッチ) 鉄骨造(910mm)
目地仕様 ハットジョイナー／シーリング目地
認定番号 PG-300NGL：PC030NE-0101-1
下地(最大ピッチ) 鉄骨造(910mm)
目地仕様 ハットジョイナー／シーリング目地

外壁防火構造(鉄骨造横張)

認定番号 PC030NE-0049
下地(最大ピッチ) 鉄骨造(910mm)
目地仕様 ハットジョイナー／シーリング目地

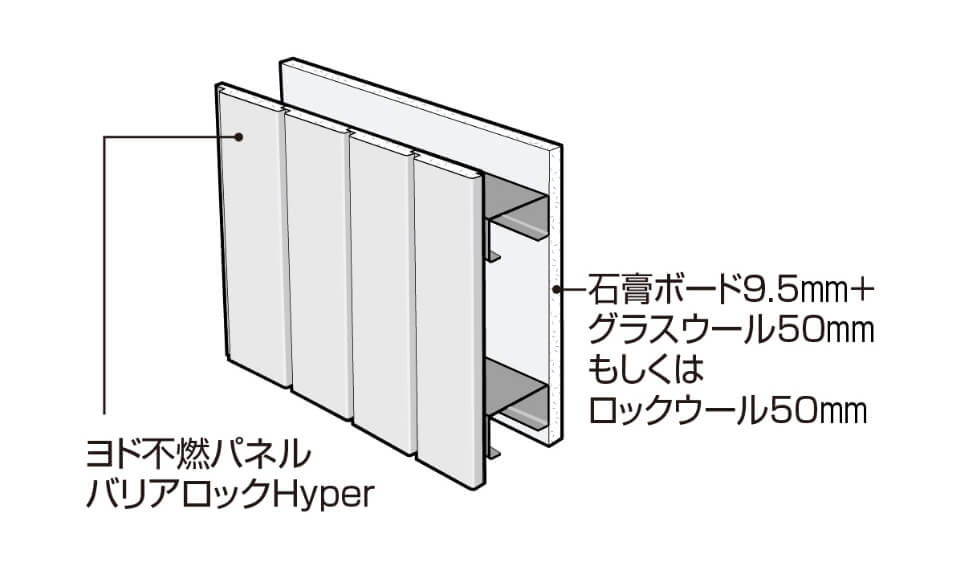

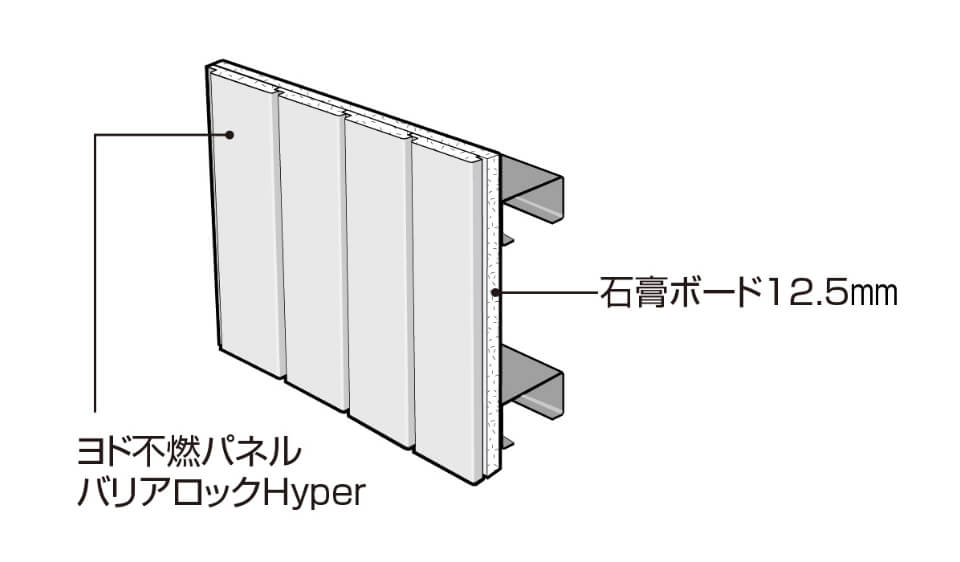

外壁防火構造(鉄骨造縦張)

認定番号 PC030NE-0055
下地(最大ピッチ) 鉄骨造(910mm)
目地仕様 接続水切

外壁防火構造(鉄骨造縦張)

認定番号 PC030NE-0058
下地(最大ピッチ) 鉄骨造(910mm)
目地仕様 接続水切

柱1時間合成耐火構造

認定番号 FP060CN-0418
目地仕様 ハットジョイナー
鋼材種類 角形鋼管
被覆材種類 吹き抜けロックウール
被覆材厚さ 35mm

柱1時間合成耐火構造(横張)

認定番号 FP060BM-0265
目地仕様 ハットジョイナー
鋼材種類 H形鋼
被覆材種類 吹き抜けロックウール
被覆材厚さ 35mm

不燃材料

認定番号 NM-5104-1(1)

PG-450NGL

防耐火の安心を美しいフラット意匠で。
建物をより大きく見せる働き幅450mmタイプ。

標準色

表面色

遮熱バリアHyperGLカラー
  • 穴あき25年保証 （海岸500m以遠）

  • 標準色

    エクルホワイトA
    A801H

  • 標準色

    クリームA
    A401H

  • 標準色

    サンドグレーA
    A201H

  • 標準色

    グレースシルバーA
    A203H

  • 準標準色

    ブラックシルバーA
    A901H

  • 準標準色

    メタグリーンA
    A101H
フッ素系遮熱バリアHyperGLカラー
  • 穴あき25年保証 （海岸500m以遠）
  • 塗膜20年保証 （割れ、剥がれ、変退色、白亜化）

  • 準標準色

    エクルホワイトF
    F802SE

  • 準標準色

    クリームF
    F402SE

  • 準標準色

    サンドグレーF
    F202SE

  • 準標準色

    グレースシルバーF
    F204SE

  • 準標準色

    ブラックシルバーF
    F902SE

  • 準標準色

    ダークブラウンF
    F602SE

  • 準標準色

    インクブラックF
    F904SE
  • ※商品の色は、実物とは多少異なる場合がありますのでご了承ください。
  • ※準標準色は標準色と比較し納期がかかりますので予めご了承ください。詳しくは最寄りの営業所までお問い合わせください。
  • ※フッ素系遮熱バリアHyperGLカラーの発注を検討される際には最寄りの営業所までお問い合わせください。

製品仕様

規格寸法

（単位：mm）

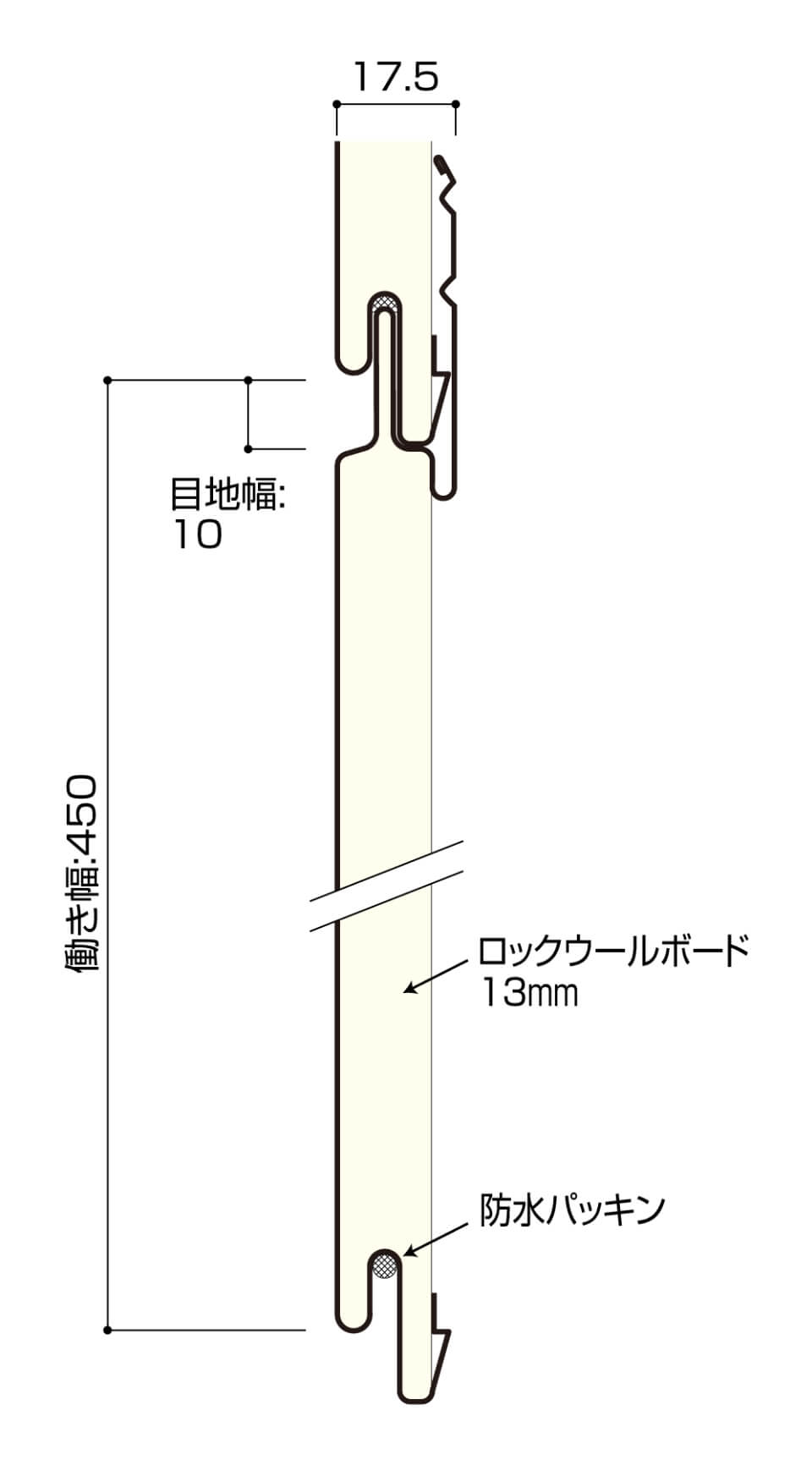

規格寸法

PG-450NGL 梱包仕様

長さ 1梱包枚数 1梱包面積 1梱包重量
2,985mm
(3m対象サイズ)		 4枚 5.37m2(1.63坪) 58kg
3,625mm 3枚 4.89m2(1.48坪) 53kg

PG-300NGL(受注生産)

さまざまな建物に活躍するスマートな不燃パネル。
すっきりとしたラインがスタイリッシュな働き幅300mmタイプ。

標準色

表面色

遮熱バリアHyperGLカラー
  • 穴あき25年保証 （海岸500m以遠）

  • 準標準色

    エクルホワイトA
    A801H

  • 準標準色

    クリームA
    A401H

  • 準標準色

    サンドグレーA
    A201H

  • 準標準色

    グレースシルバーA
    A203H
フッ素系遮熱バリアHyperGLカラー
  • 穴あき25年保証 （海岸500m以遠）
  • 塗膜20年保証 （割れ、剥がれ、変退色、白亜化）

  • 準標準色

    ダークブラウンF
    F602SE

  • 準標準色

    インクブラックF
    F904SE
  • ※商品の色は、実物とは多少異なる場合がありますのでご了承ください。
  • ※準標準色は標準色と比較し納期がかかりますので予めご了承ください。詳しくは最寄りの営業所までお問い合わせください。
  • ※フッ素系遮熱バリアHyperGLカラーの発注を検討される際には最寄りの営業所までお問い合わせください。

製品仕様

規格寸法

（単位：mm）

規格寸法

PG-300NGL 梱包仕様

長さ 1梱包枚数 1梱包面積 1梱包重量
2,985mm
(3m対象サイズ)		 5枚 4.48m2(1.35坪) 51kg
3,625mm 4枚 4.35m2(1.31坪) 50kg

主要標準部品

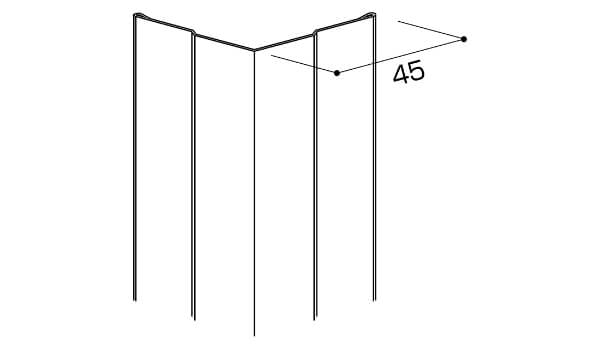

出隅

（単位：mm）

出隅
品番 PG-110
長さ 3,030mm
一梱包数 10本

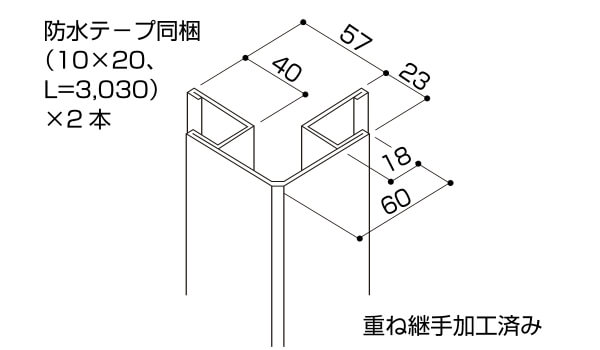

出隅柱セット

（単位：mm）

出隅柱セット
品番 PG-140
長さ 3,000mm
一梱包数 5本

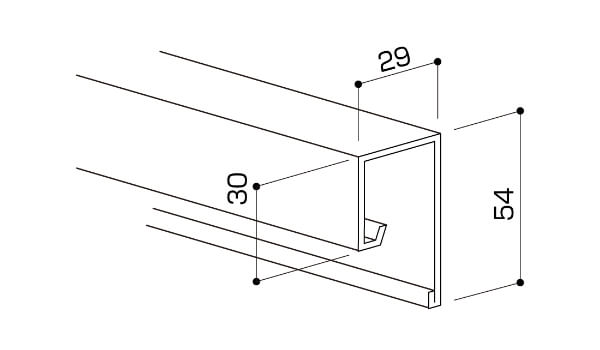

廻縁

（単位：mm）

廻縁
品番 PG-310
長さ 3,030mm
一梱包数 30本

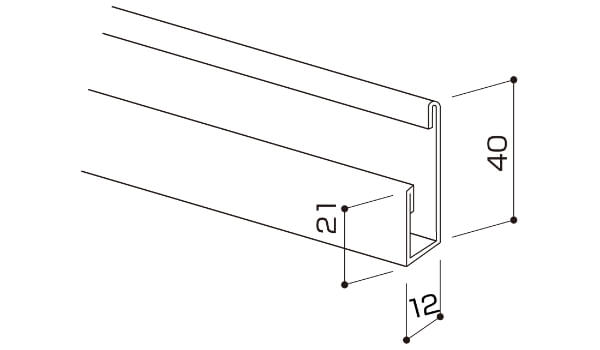

スターター

（単位：mm）

スターター
品番 PG-520
長さ 3,030mm
一梱包数 30本

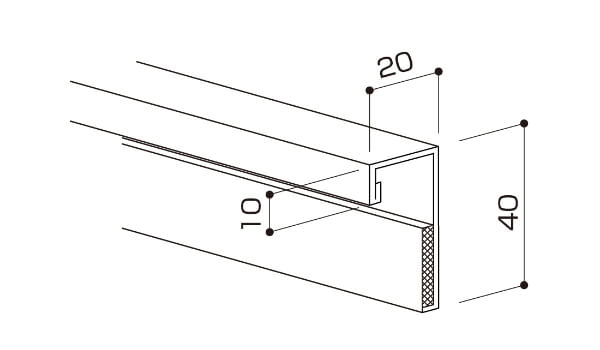

レベルキャップ

（単位：mm）

レベルキャップ
品番 PG-710
長さ 2,879mm
一梱包数 30本

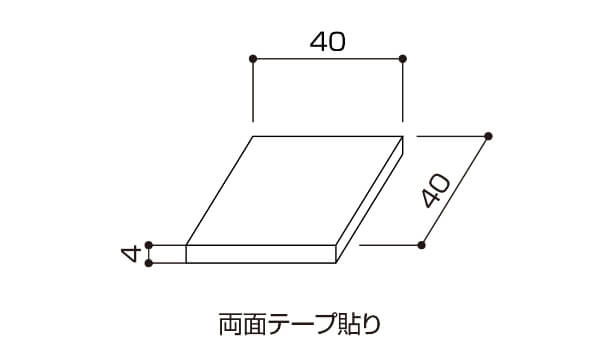

レベルピース

（単位：mm）

レベルピース
品番 PG-720
長さ -
一梱包数 50個

見切縁

（単位：mm）

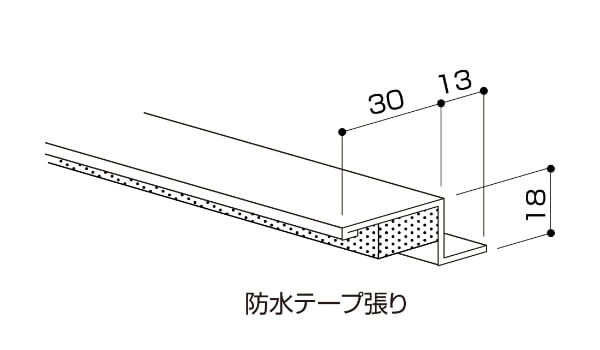

見切縁
品番 PG-810
長さ 3,030mm
一梱包数 30本

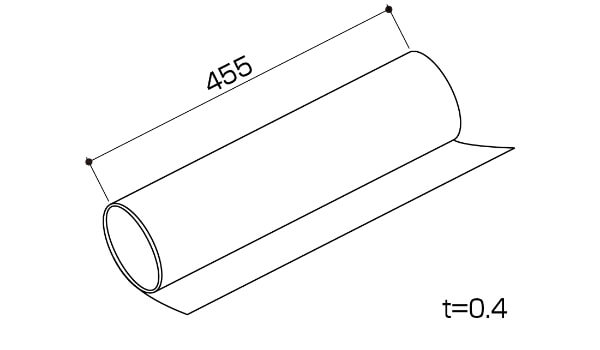

共板コイル

（単位：mm）

共板コイル
長さ 24m(36kg)
一梱包数 1巻

防水テープ

（単位：mm）

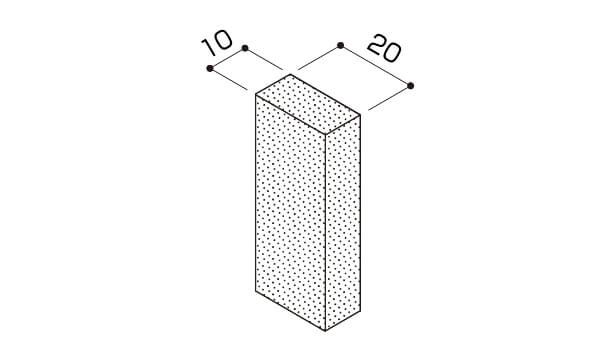

防水テープ
品番 PG-001
長さ 2,000mm
一梱包数 10本

水切(横張用)

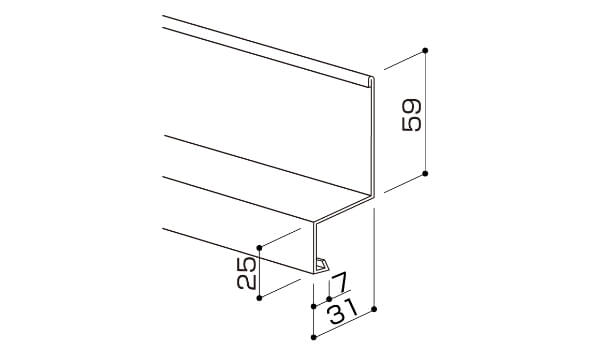

（単位：mm）

水切(横張用)
品番 PG-410
長さ 3,030mm
一梱包数 30本

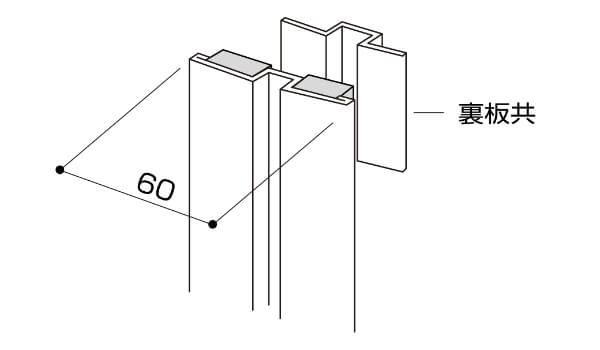

ハットジョイナー(横張用)

（単位：mm）

ハットジョイナー(横張用)
品番 PG-650
長さ 3,000mm
一梱包数 10本

※ハットジョイナーとして使用される場合は、下地材としてPG-640(シーリング目地ジョイナー)もあわせてご使用ください。

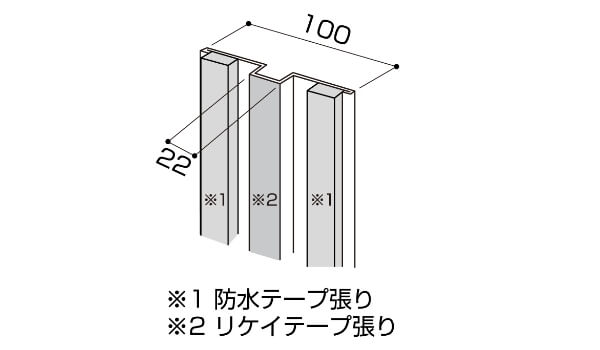

シーリング目地ジョイナー(横張用)

（単位：mm）

シーリング目地ジョイナー(横張用)
品番 PG-640
長さ 3,000mm
一梱包数 10本

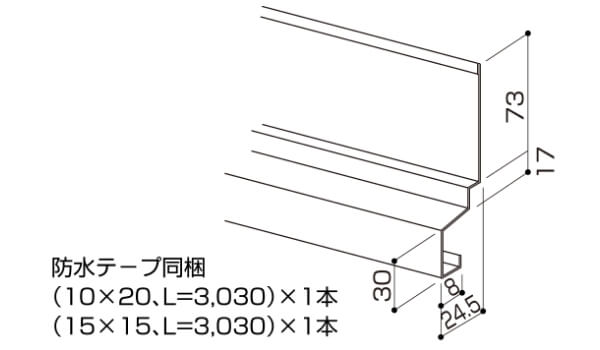

土台水切セット(縦張用)

（単位：mm）

土台水切セット(縦張用)
品番 PG-421
長さ 3,030mm
一梱包数 10本

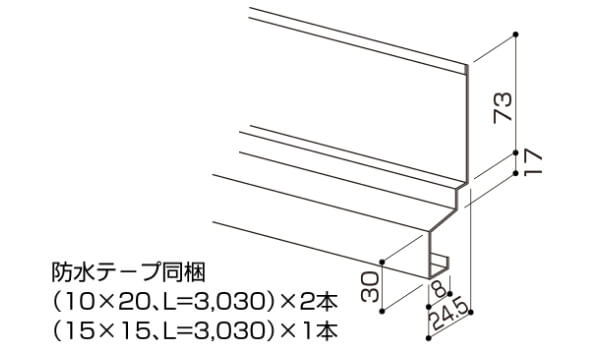

接続水切セット(縦張用)

（単位：mm）

接続水切セット(縦張用)
品番 PG-422
長さ 3,030mm
一梱包数 10本

※業界紙同により防水紙の併用をお願いします。

  • ※裏面のロックウールボードの色はバラツキがあり均一ではありません。品質面での問題はありませんが、内装としてご使用の場合はご確認、ご注意ください。
  • ※仕様は予告なく変更する場合があります。
  • ※設計・施工の際は本製品の「設計・施工マニュアル」の内容を十分ご理解のうえご採用・ご使用ください。

標準納め図

標準納め図(横張)

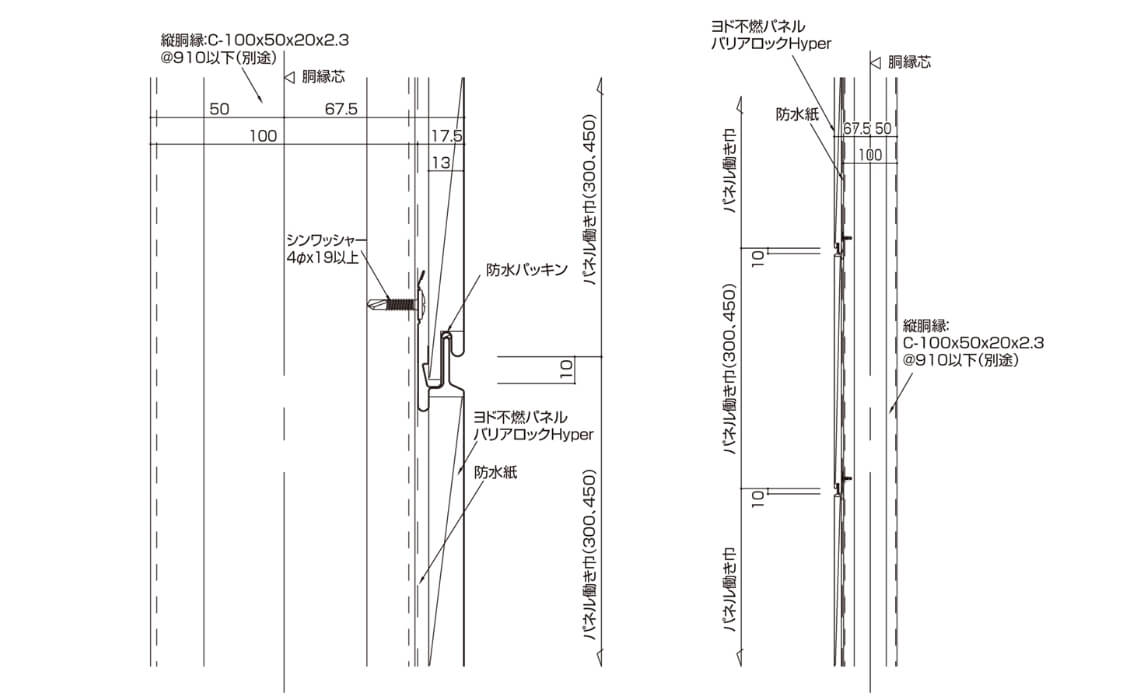

かん合部（横張）

（単位：mm）

かん合部（横張）

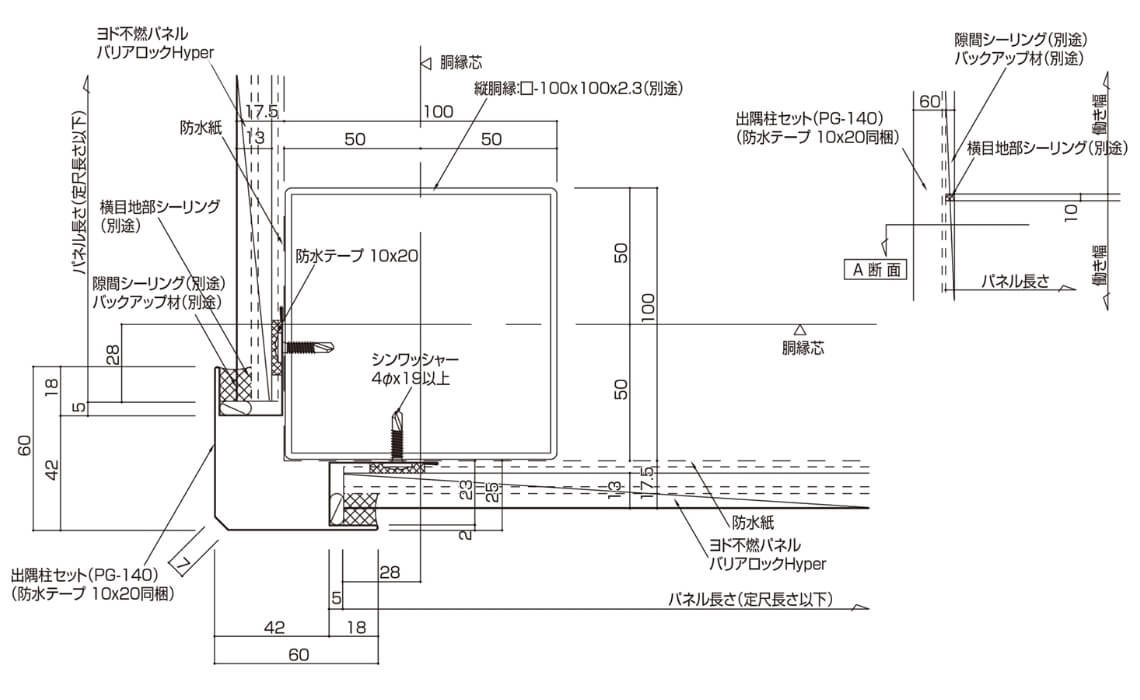

出隅部（横張 出隅柱仕様）

（単位：mm）

出隅部（横張 出隅柱仕様）

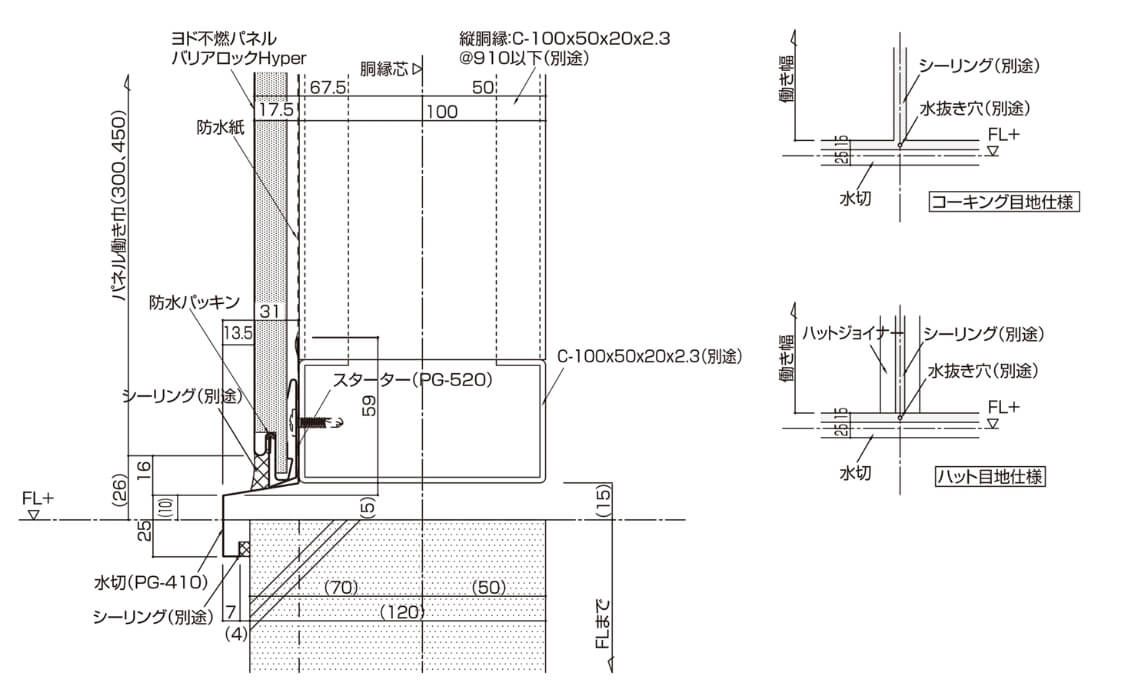

腰部（横張）

（単位：mm）

腰部（横張）

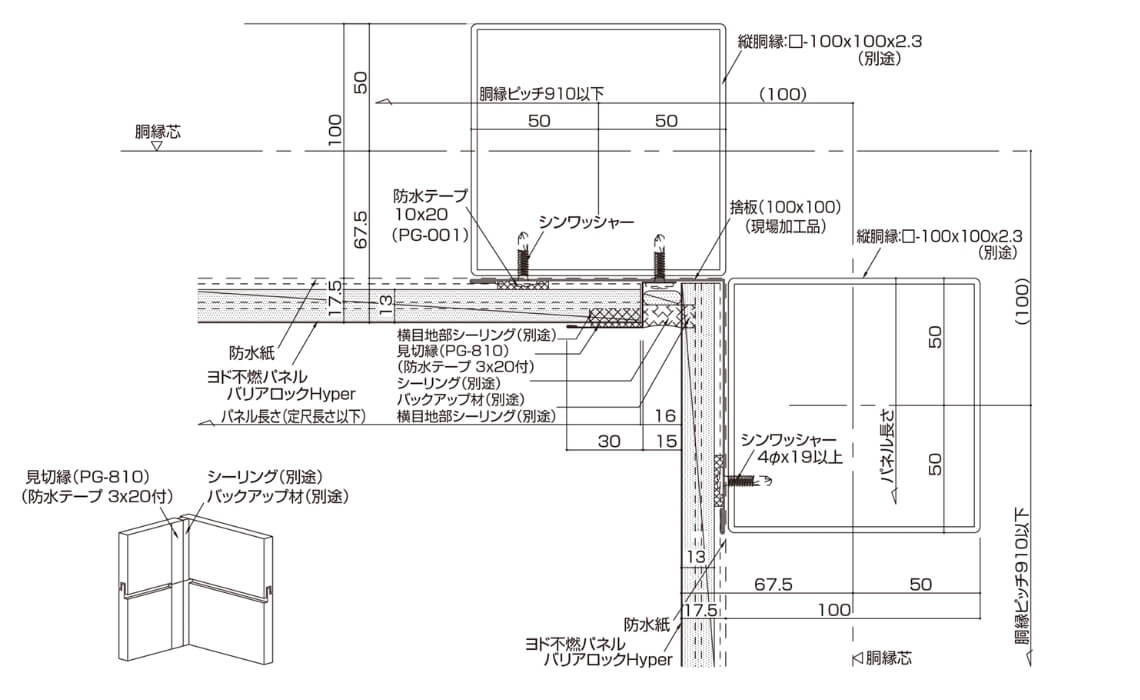

入隅部（横張 見切縁）

（単位：mm）

入隅部（横張 見切縁）

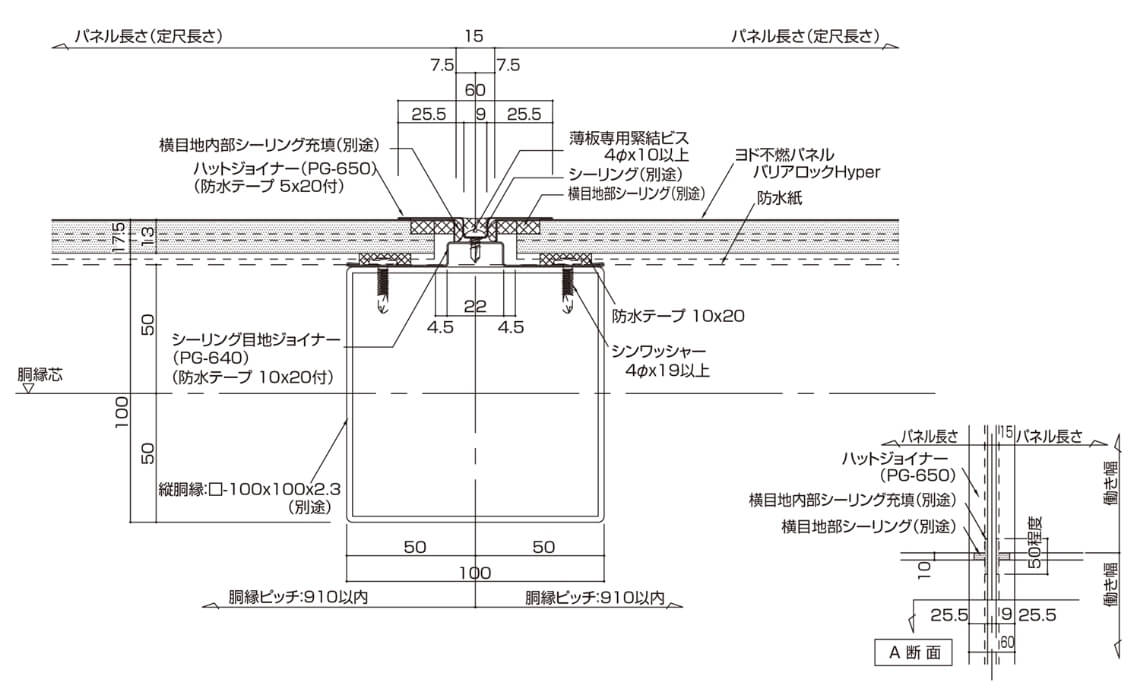

縦目地部（横張 ハットジョイナー）

（単位：mm）

縦目地部（横張 ハットジョイナー）

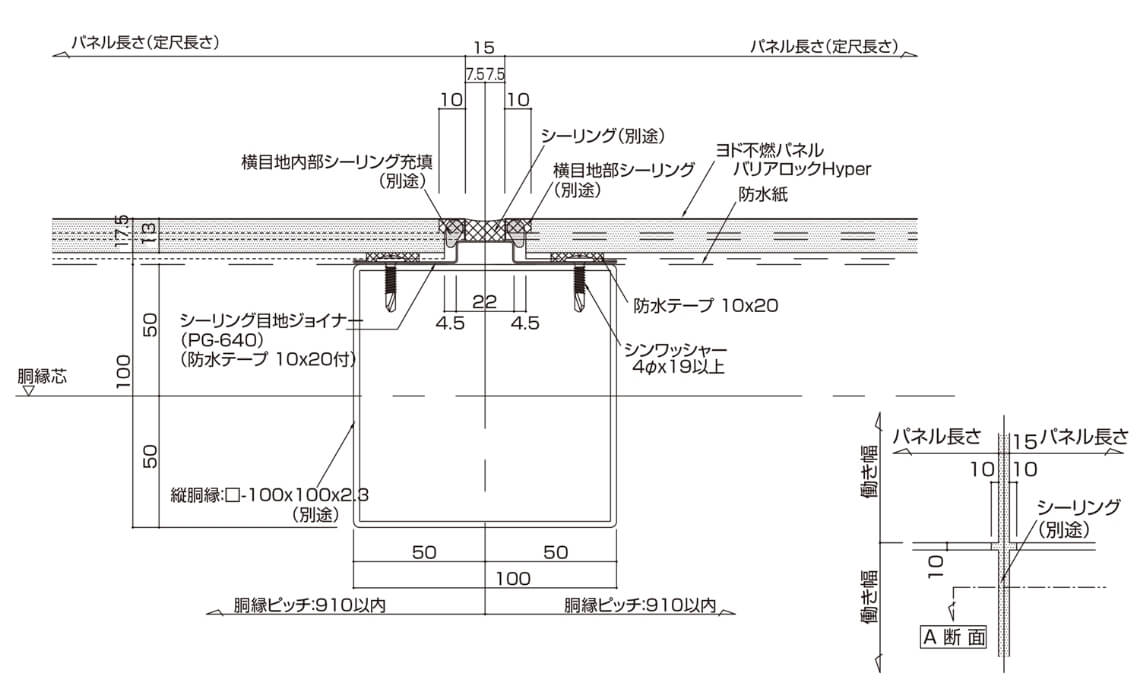

縦目地部（横張 シーリング）

（単位：mm）

縦目地部（横張 シーリング）

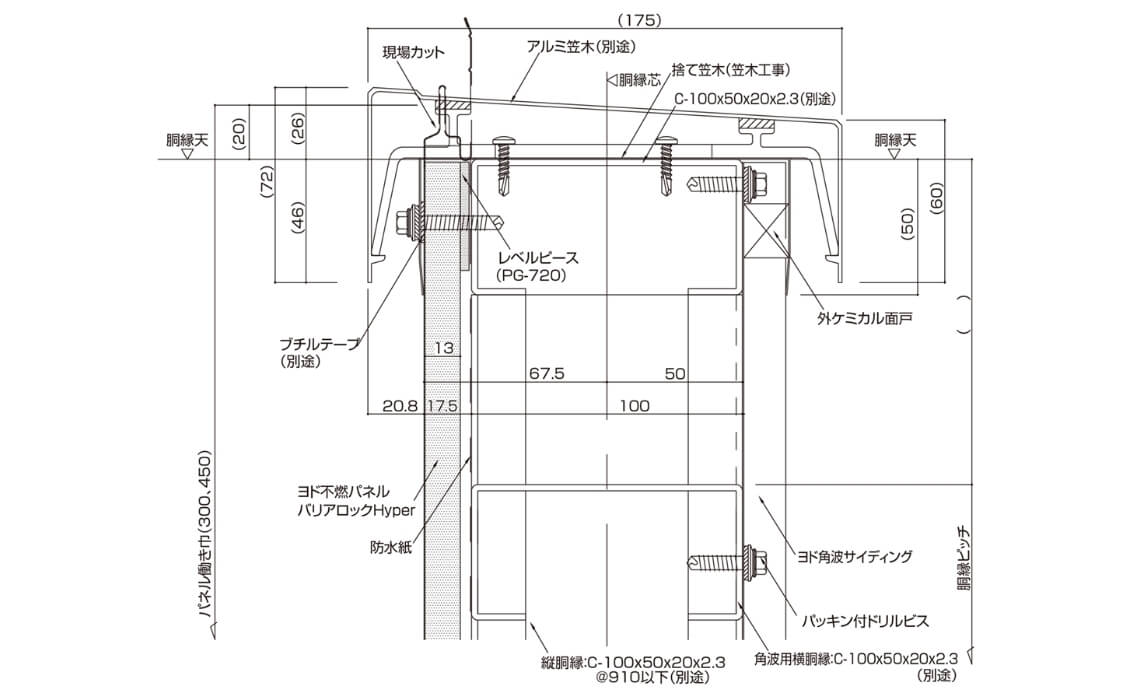

笠木部（横張）

（単位：mm）

笠木部（横張）

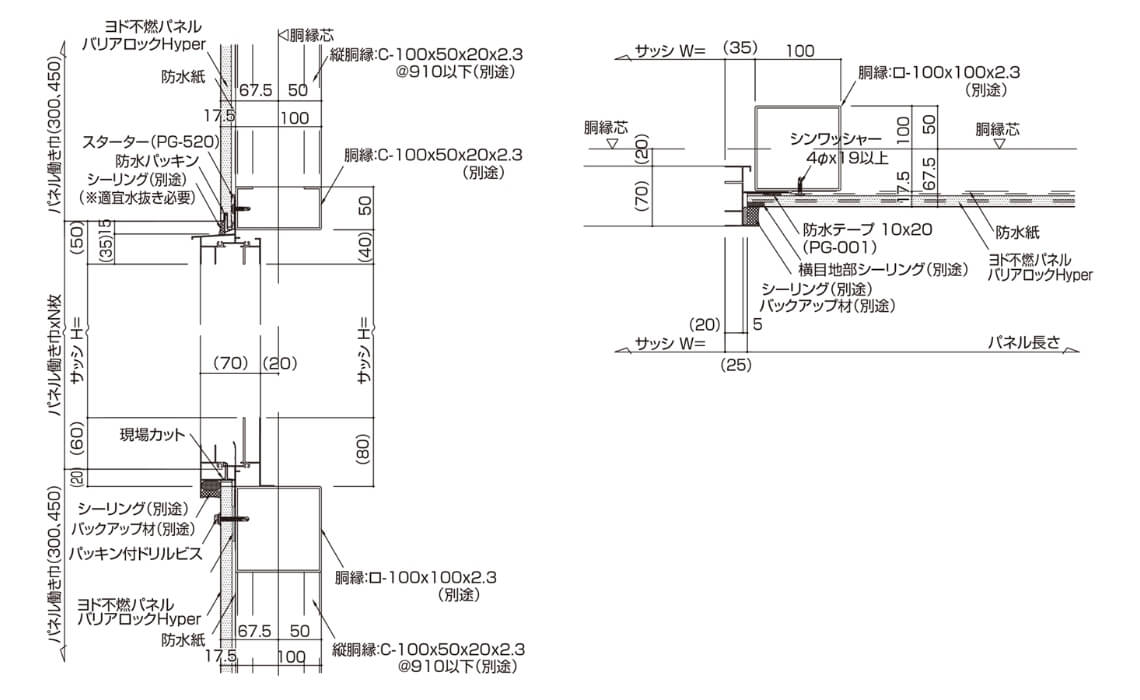

サッシ部（横張）

（単位：mm）

サッシ部（横張）

標準納め図(縦張)

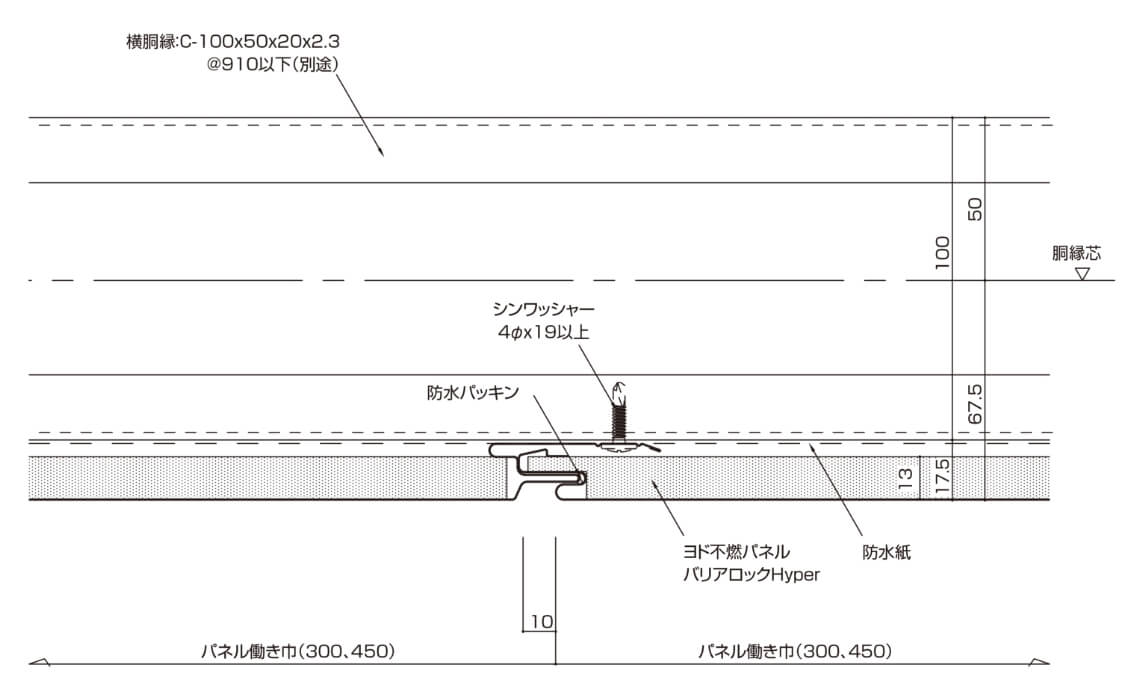

かん合部（縦張）

（単位：mm）

かん合部（縦張）

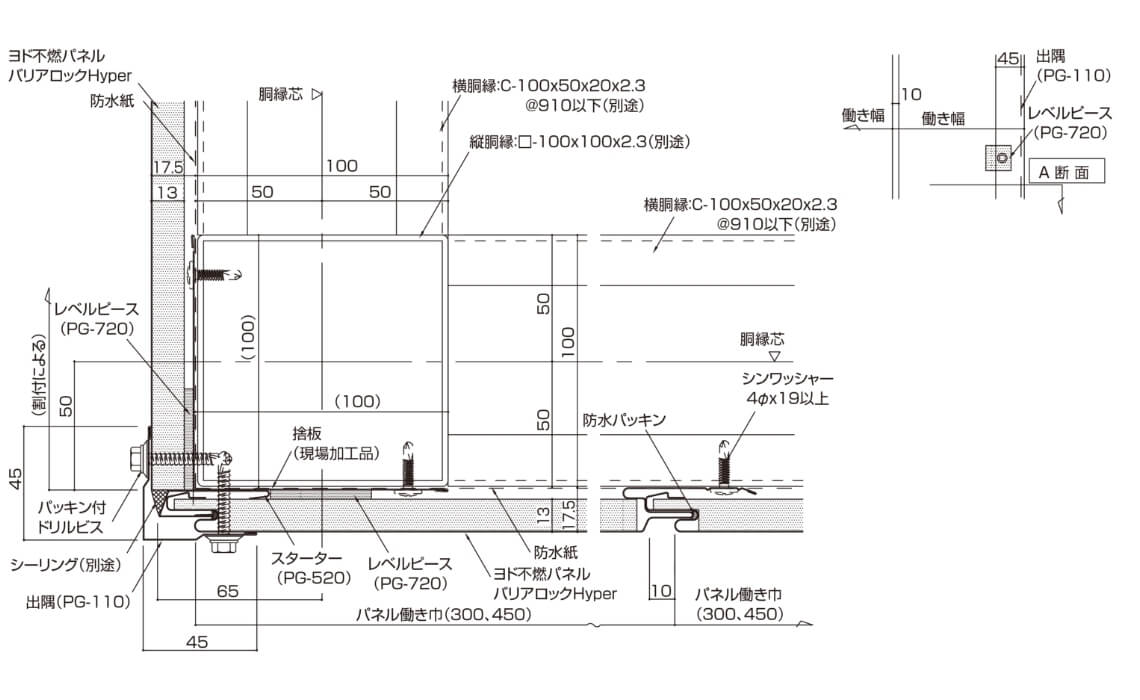

出隅部（縦張）

（単位：mm）

出隅部（縦張）

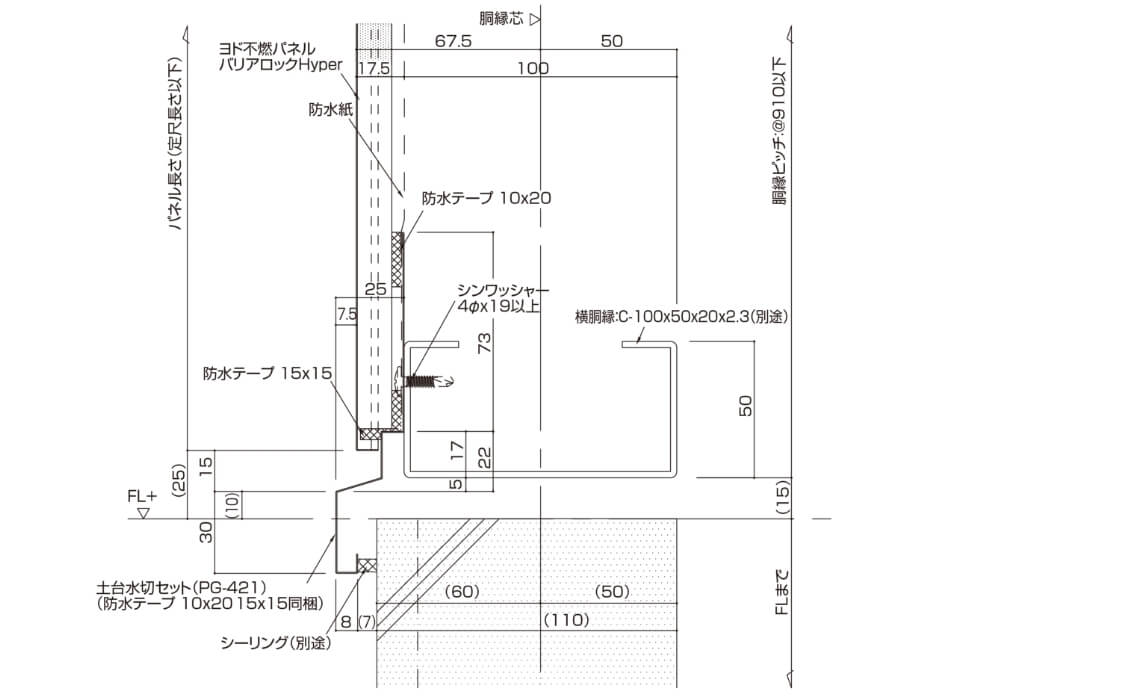

腰部（縦張）

（単位：mm）

腰部（縦張）

入隅部（縦張）

（単位：mm）

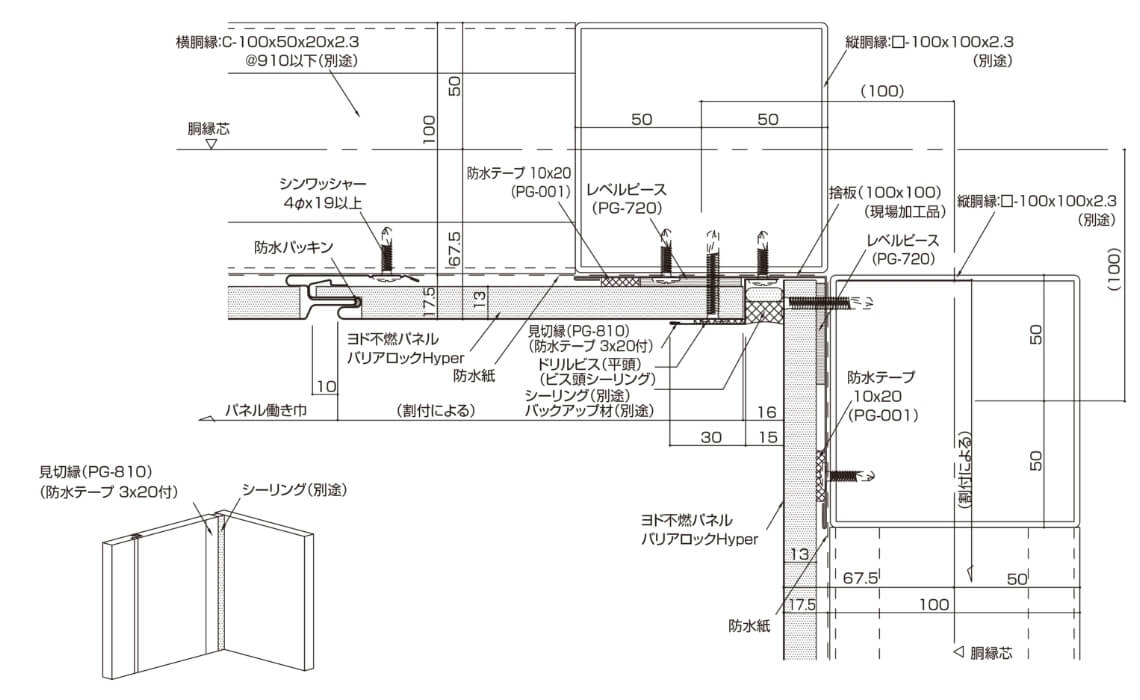

入隅部（縦張）

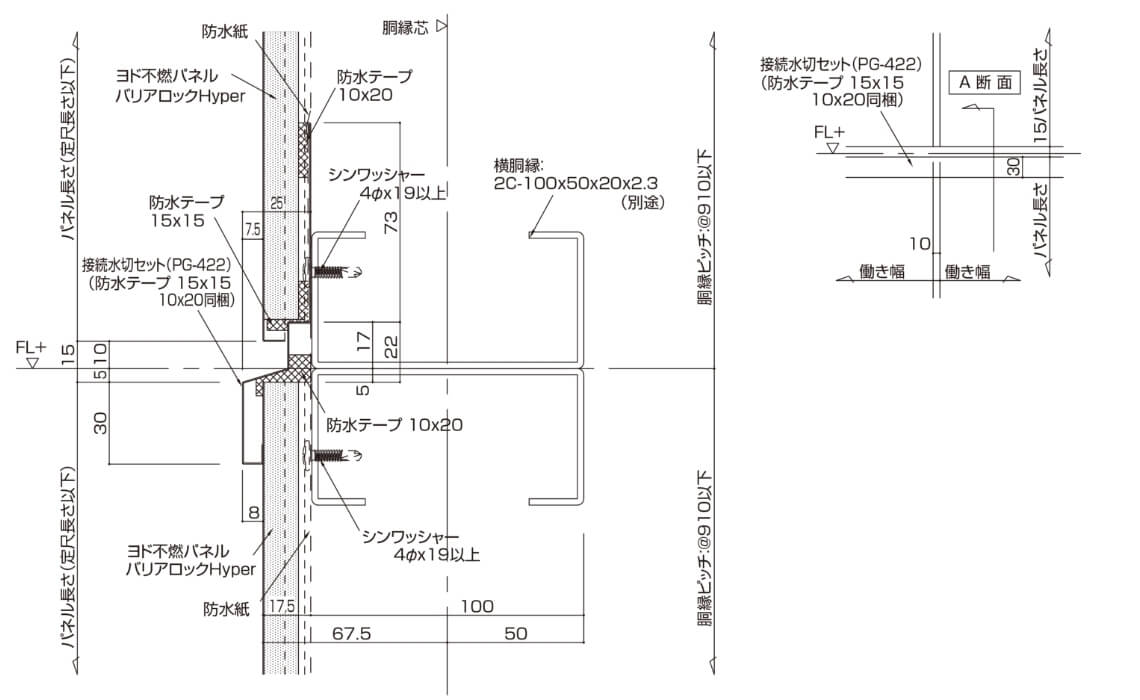

接続部（縦張）

（単位：mm）

接続部（縦張）

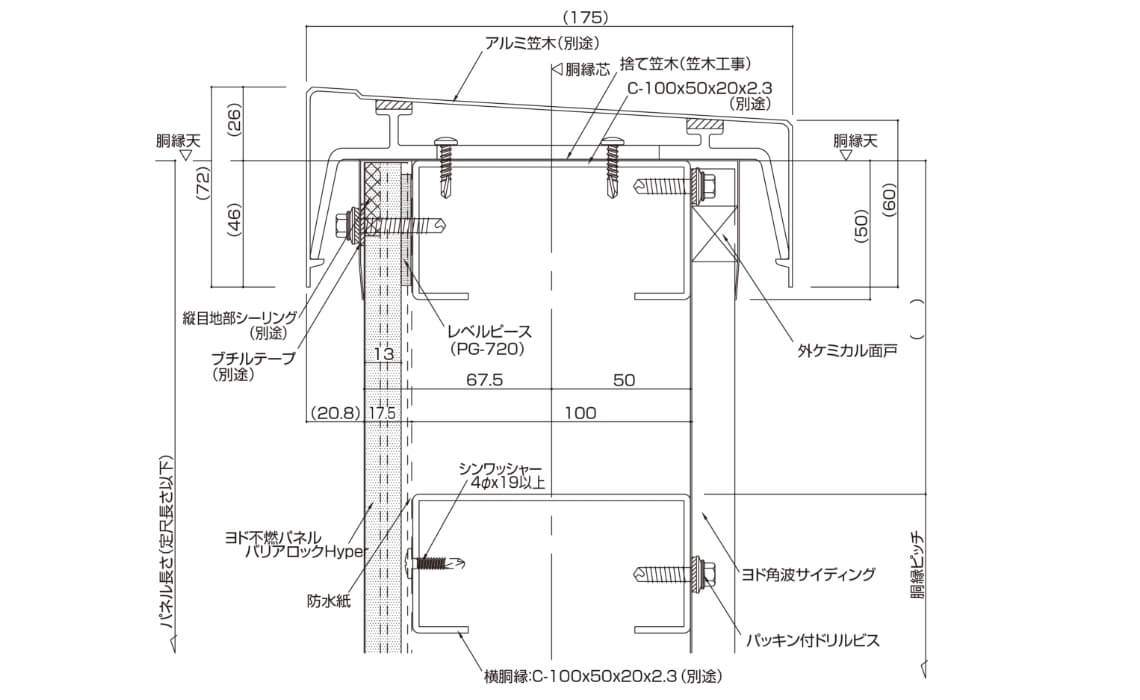

笠木部（縦張）

（単位：mm）

笠木部（縦張）

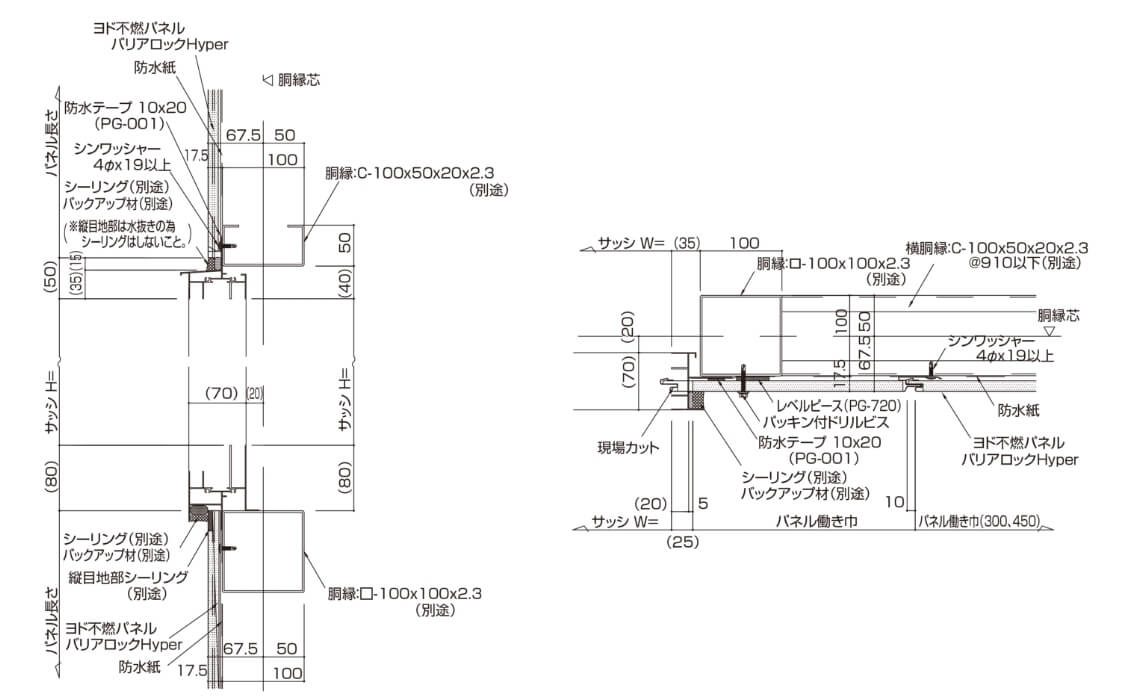

サッシ部（縦張）

（単位：mm）

サッシ部（縦張）
  • ※ヨド不燃パネルは必ず「設計・施工の手引き」による施工を実施してください。設計・施工に不具合があると、雨漏りや耐久性が低下する恐れがあります。
