壁材・パネル

ヨド耐火パネル グランウォールHyper

外装材単体で「耐火認定取得」という確かな安心を。

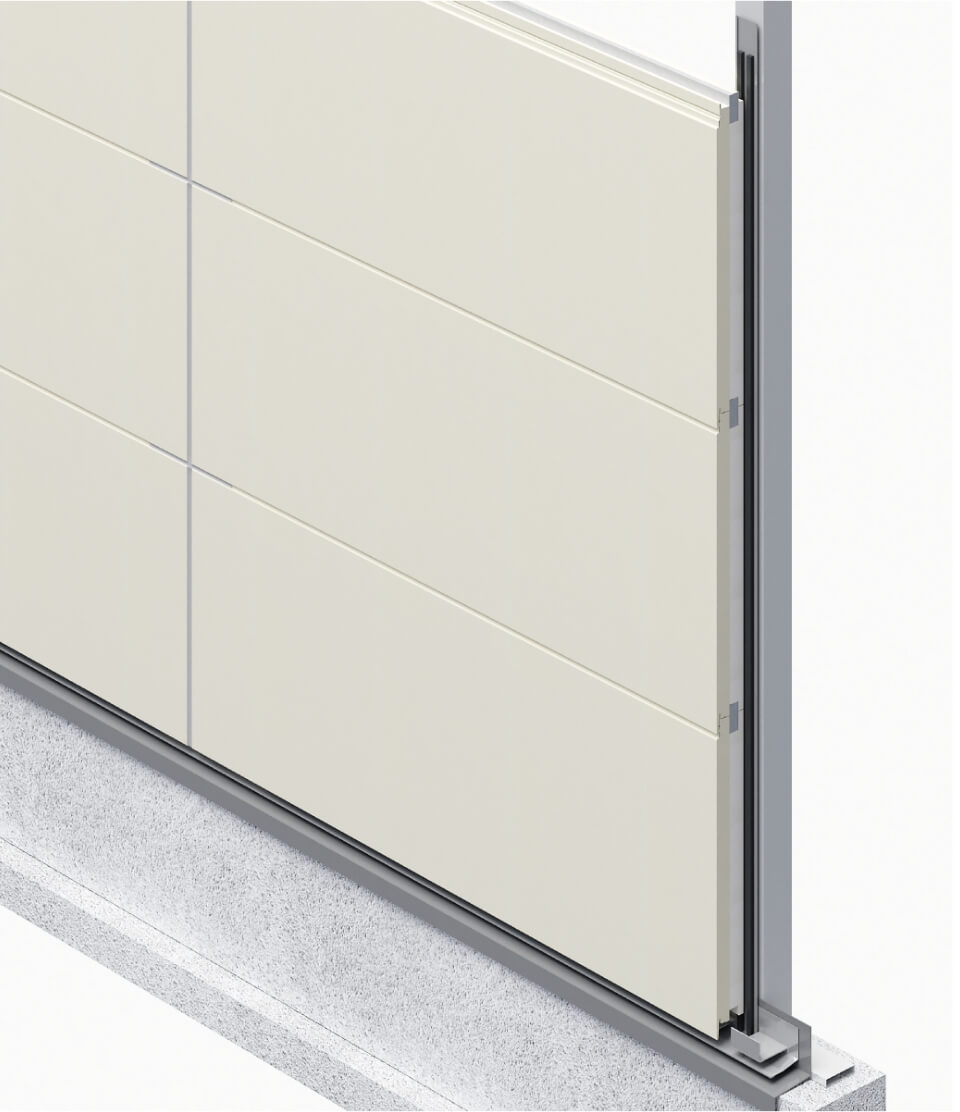

２枚の鋼材でロックウールをサンドイッチした内外装一体パネル。

張り方向 横張

■製品仕様

表面材 遮熱バリアHyperGLカラー 0.5mm
フッ素系遮熱バリアHyperGLカラー 0.5mm
芯材 ロックウール
裏面材 ヨドカラーGL抗菌仕様
長さ(mm) 2,000～9,000（2m以下はご相談ください）
働き幅(mm) 600・700・900
厚み(mm) 65・91
重量(kg/m2) 20.0～25.5
特長
標準色
広範囲の設計に対応する製品群
主要標準部品
標準納め図
設計価格

※設計価格のご説明
建物の予算計画・設計積算等に弊社屋根・外壁材を御検討いただく参考資料として、
ご利用いただけますよう掲載しております。
小口工事、変形屋根・外壁、急勾配屋根、屋根材壁張り、夜間工事等の特殊工事は、
別途単価にてお願いいたします。

外壁材防耐火性能 CADデータダウンロード WEBカタログ

特長

Hyperパネルシリーズの共通特長

1 優れた耐火性能

芯材のロックウールは耐火性に優れた断熱材です。

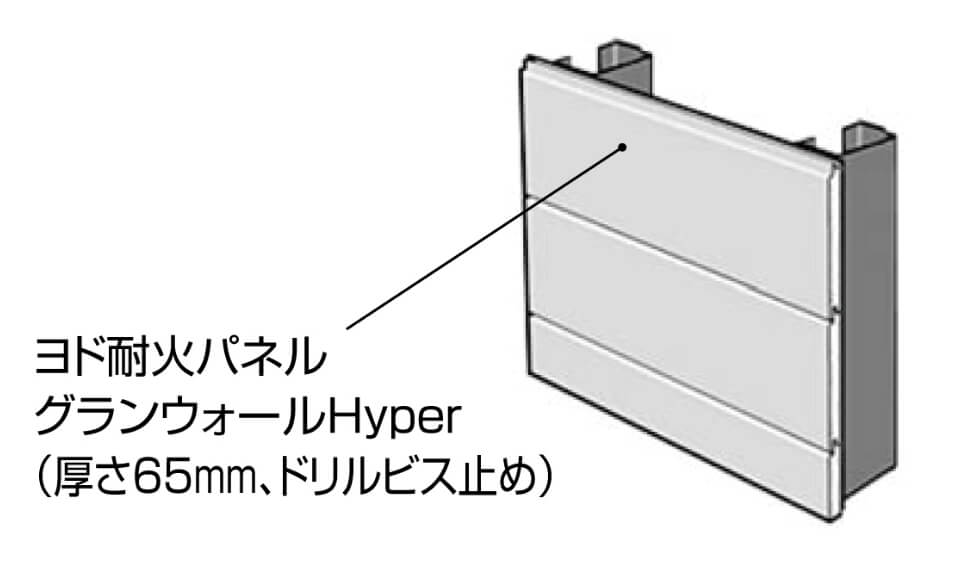

■単体外壁30分耐火仕様

単体外壁30分耐火構造(横張)

認定番号 FP030NE-0234
下地(最大ピッチ) 鉄骨造(2,100mm)

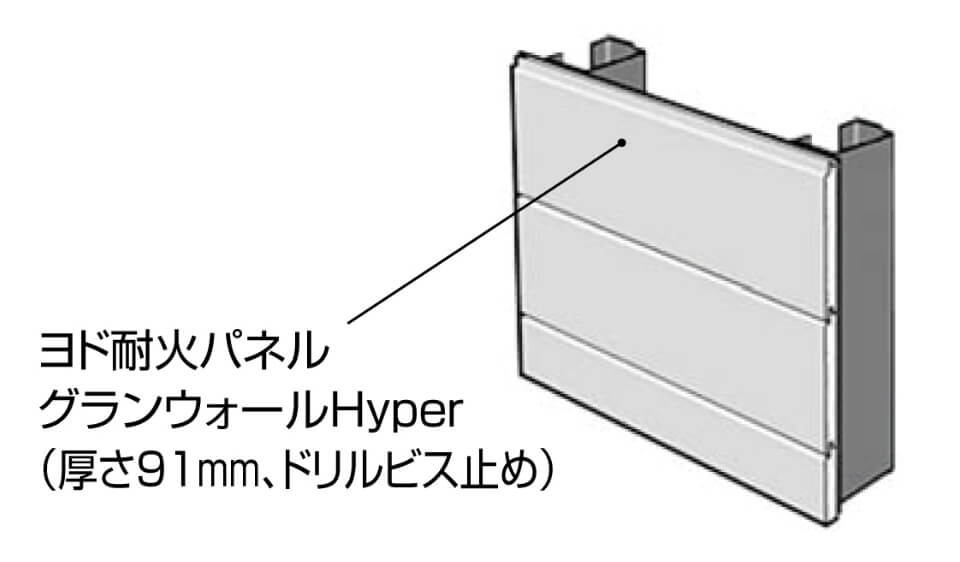

■単体外壁60分耐火仕様

単体外壁1時間耐火構造(横張)

認定番号 FP060NE-0233
下地(最大ピッチ) 鉄骨造(2,100mm)

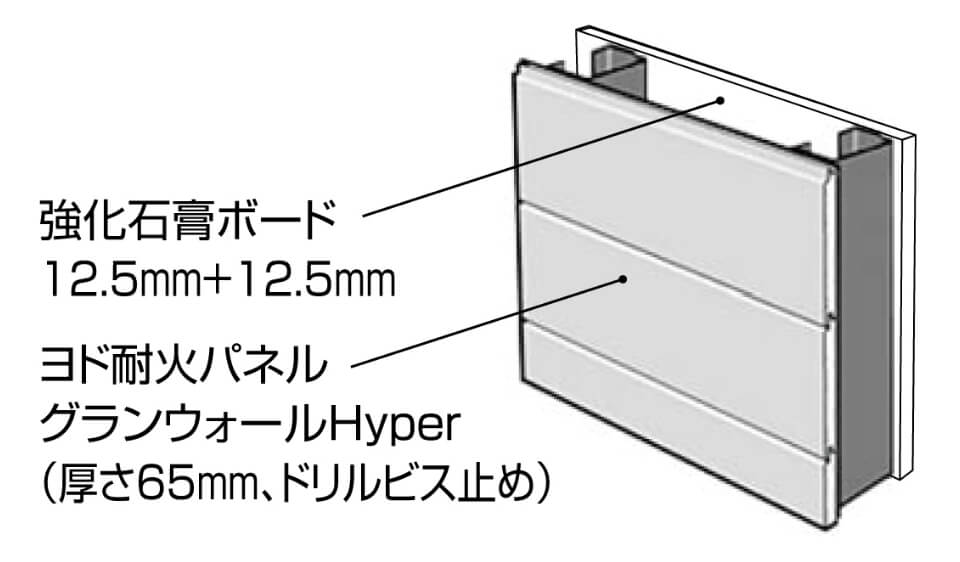

■複合外壁60分耐火仕様

複合外壁1時間耐火構造(横張)

認定番号 FP060NE-0242
下地(最大ピッチ) 鉄骨造(1,500mm)

柱1時間合成耐火構造(横張)

認定番号 FP060CN-0654
鋼材種類 角形鋼管／丸型鋼管
被覆材種類 吹き抜けロックウール
被覆材厚さ 30mm

柱1時間合成耐火構造(横張)

認定番号 FP060CN-0697
鋼材種類 角形鋼管
被覆材種類 ケイ酸カルシウム板
被覆材厚さ 20mm

柱1時間合成耐火構造(横張)

認定番号 FP060CN-1002
鋼材種類 角形鋼管／丸型鋼管
被覆材種類 巻き付けロックウール
被覆材厚さ 40mm

柱1時間合成耐火構造(横張)

認定番号 FP060CN-0700
鋼材種類 H形鋼
被覆材種類 吹き抜けロックウール
被覆材厚さ 30mm

柱1時間合成耐火構造(横張)

認定番号 FP060CN-0698
鋼材種類 H形鋼
被覆材種類 ケイ酸カルシウム板
被覆材厚さ 20mm

はり1時間合成耐火構造(横張)

認定番号 FP060BM-0493
鋼材種類 H形鋼
被覆材種類 巻き付けロックウール
被覆材厚さ 20mm

はり1時間合成耐火構造(横張)

認定番号 FP060BM-0472
鋼材種類 H形鋼
被覆材種類 吹き抜けロックウール
被覆材厚さ 30mm

はり1時間合成耐火構造(横張)

認定番号 FP060BM-0471
鋼材種類 H形鋼
被覆材種類 ケイ酸カルシウム板
被覆材厚さ 20mm

不燃材料

認定番号 NM-5139-1(1)

2 独自のかん合構造が実現する断熱性能

ヨドコウ独自のかん合構造は、ジョイント部分からの熱の流出入を防ぎ、断熱性を高めます。

●熱伝導率
0.049W/m･K

熱貫流率

平面部 91mm厚0.49W/m2･K
平面部 65mm厚0.72W/m2･K

91mm厚

65mm厚

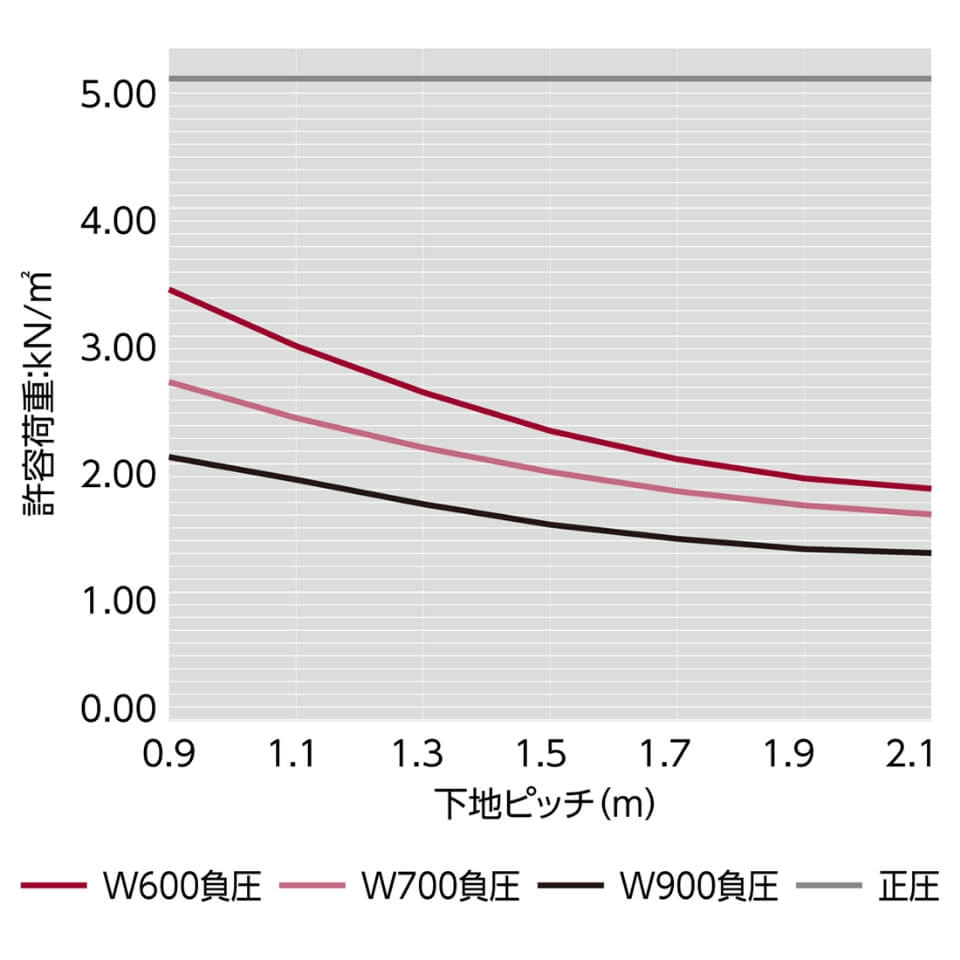

3 台風などの強風から守る耐風圧性能

剛性に優れ、強い風圧力に耐えます。

■グランウォールHyper 65mm

■グランウォールHyper 91mm

  • （注1）上記許容荷重は、C-100×50×20×2.3にパッキン付き専用ビス使用時
  • （注2）パネル強度は圧力箱を用いた耐風圧試験による社内実験値（パネル・下地・ビスの複合評価）
  • （注3）正圧強度は各働き幅・下地ピッチ共通
  • （注4）上記許容荷重グラフで強度が足りない場合は、最寄りの営業所までご連絡ください。

4 快適を守る結露性能

優れた断熱性により、外気が室内に与える影響を最小限に止め、結露を防ぐ高い性能を発揮します。

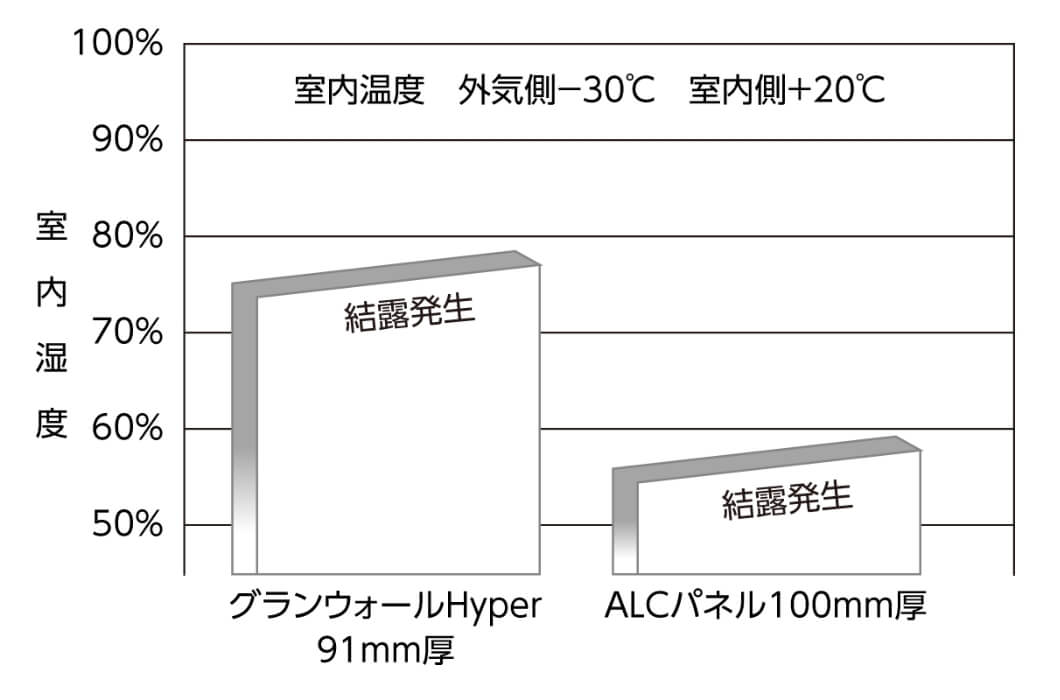

■ALCパネルとの結露性能比較

5 室内への漏水を防ぐ水密性能

ヨドコウ独自のかん合構造は、ジョイント部分の水密性を高め、漏水の恐れもありません。
JIS A 1414に基づくテストにより、その優れた防水効果が実証されています。

■試験条件

加圧方法 脈動圧(周期2sec)
圧力保存時間 10分
噴霧水量 4ℓ/m2・min
(降水量240mm/hに相当)

■試験結果

平均圧力差(N/m2) 上限値(N/m2) 下限値(N/m2) 風速(m/s)
750 1,125 375 34.6
1,000 1,500 500 40.0
1,250 1,875 625 44.7
1,600 2,350 850 50.5
2,205 2,955 1,455 60.0

上記平均圧力差（～2,205N/m2）において室内への漏水は認められなかった。

6 揺れに強い耐震性能

建設省通達昭56住指発第96号
構造計算関係の原則に基づき、（財）日本建築総合試験所で層間変形追従性能試験を行い安全を確かめた結果、層間変形角R=1/60radまで静的及び動的な強制変形に対して異状は認められませんでした。よって層間変形角を1/120まで緩和できます。

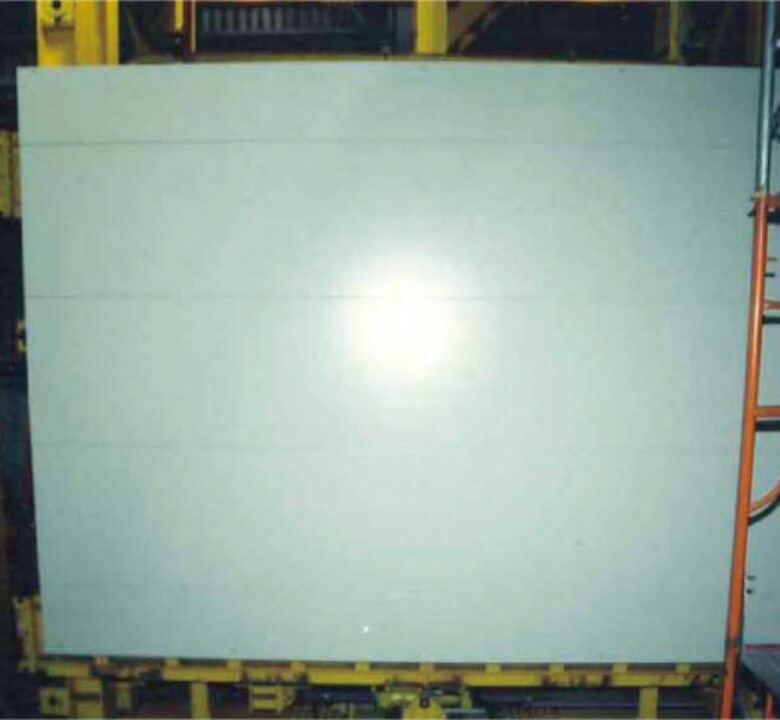

層間変形追従試験

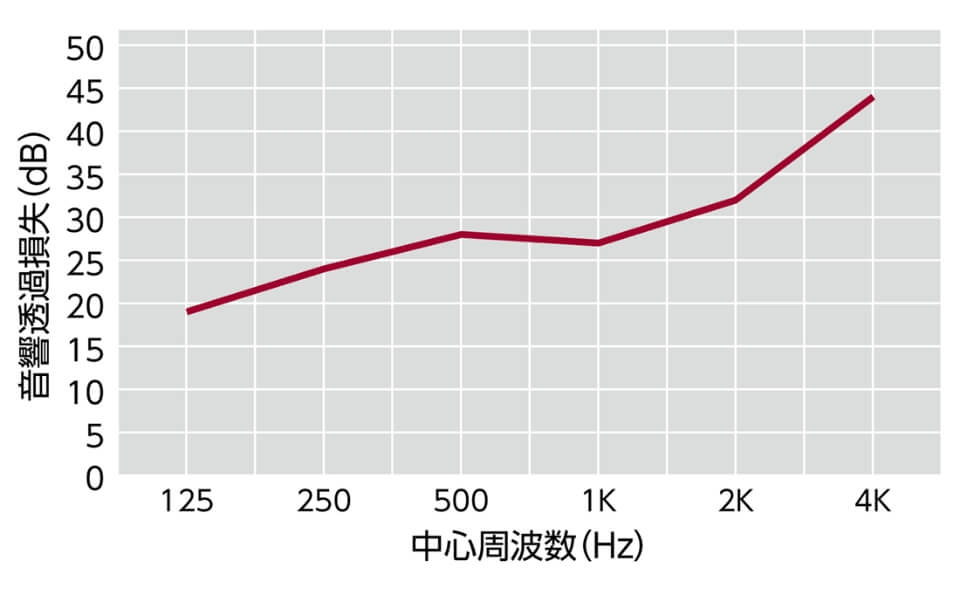

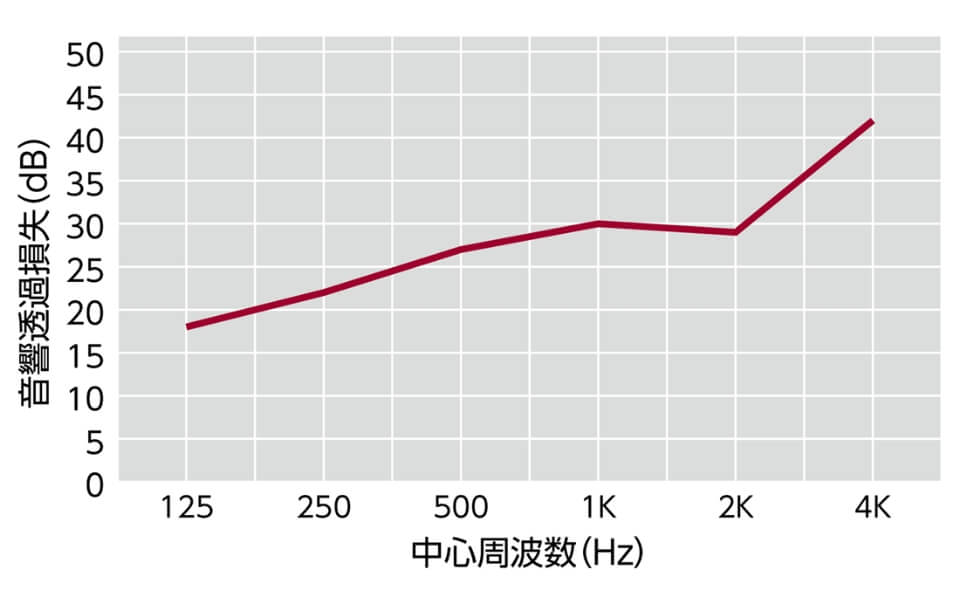

7 音ストレスから守る遮音性能

JIS A 1416「実験室における音響透過損失測定方法」により、（一財）建材試験センター中央試験所で実施された音響透過損失試験において、その優れた遮音効果が実証されています。

■グランウォールHyper 65mm

■グランウォールHyper 91mm

標準色

表面色

遮熱バリアHyperGLカラー

  • 穴あき25年保証 （海岸500m以遠）

  • 標準色

    エクルホワイトA
    A801H

  • 標準色

    クリームA
    A401H

  • 標準色

    サンドグレーA
    A201H

  • 標準色

    グレースシルバーA
    A203H

  • 準標準色

    ブラックシルバーA
    A901H

  • 準標準色

    メタグリーンA
    A101H

フッ素系遮熱バリアHyperGLカラー

  • 穴あき25年保証 （海岸500m以遠）
  • 塗膜20年保証 （割れ、剥がれ、変退色、白亜化）

  • 準標準色

    エクルホワイトF
    F802SE

  • 準標準色

    クリームF
    F402SE

  • 準標準色

    サンドグレーF
    F202SE

  • 準標準色

    グレースシルバーF
    F204SE

  • 準標準色

    ブラックシルバーF
    F902SE

  • 準標準色

    ダークブラウンF
    F602SE

  • 準標準色

    インクブラックF
    F904SE

裏面色

ヨドカラーGL抗菌仕様

  • アイボリーホワイト
    R1800E
  • ※商品の色は、実物とは多少異なる場合がありますのでご了承ください。
  • ※準標準色は標準色と比較し納期がかかりますので予めご了承ください。詳しくは最寄りの営業所までお問い合わせください。
  • ※フッ素系遮熱バリアHyperGLカラーの発注を検討される際には最寄りの営業所までお問い合わせください。

広範囲の設計に対応する製品群

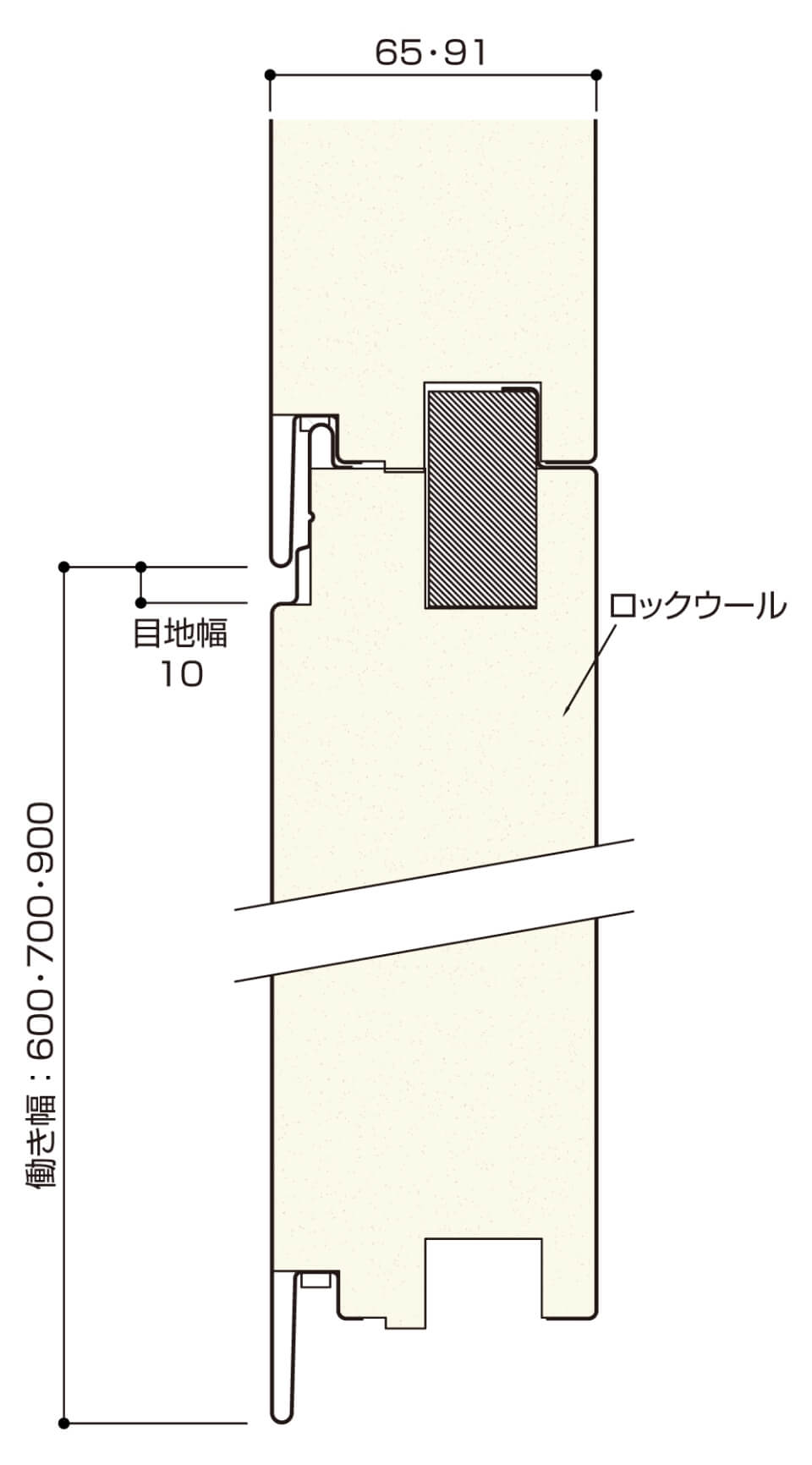

規格寸法

（単位：mm）

規格寸法

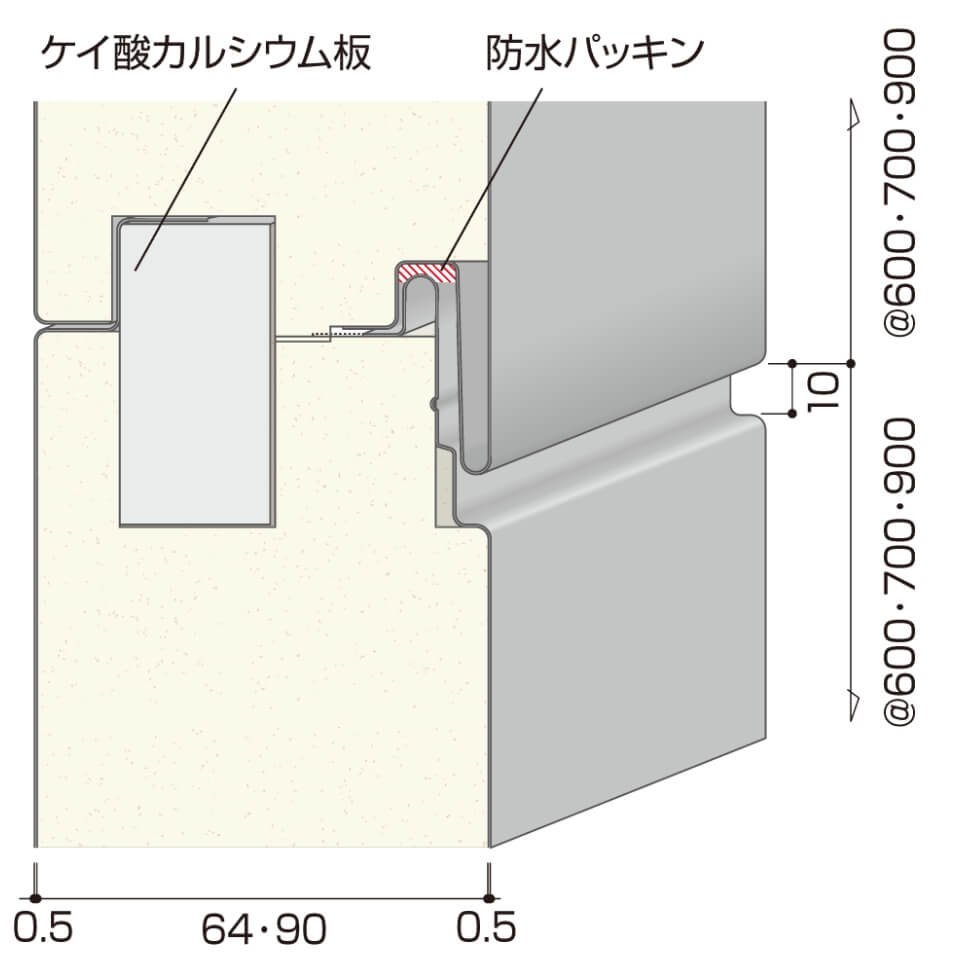

かん合断面図

（単位：mm）

かん合断面図

■芯材

素材 ロックウール

■耐火仕様

厚み 耐火性能
91mm 外壁1時間耐火構造(単体)
65mm 外壁30分耐火構造(単体)
65mm 外壁1時間耐火構造(複合)

■重量

働き幅 重量（kg/m2）
厚さ91mm 厚さ65mm
600mm 25.5 21.0
700mm 25.0 20.5
900mm 24.5 20.0
  • ●パネル表・裏面材共板厚0.5mm
  • ●長さは2m～10mまで設計寸法に切断します。
  • ●端部処理につきましては、曲げ加工有りが標準です。2m以下は別途費用がかかりますので、ご相談ください。
  • ※300m2以下は最寄りの営業所へご相談ください。

主要標準部品

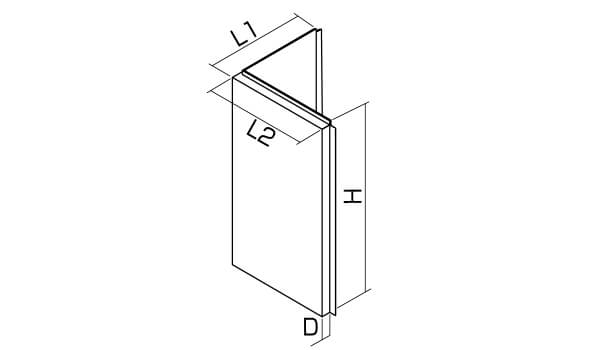

出隅直角パネル

（単位：mm）

出隅直角パネル
品番 厚さ
D		 働き幅
H		 直線部
L1・L2		 直線部
L1+L2
CPB465600 65 600 450～750 ～1500
CPB491600 91
CPB465700 65 700
CPB491700 91
CPB465900 65 900
CPB491900 91

※特注対応品ですので製品仕様・製品納期についてはご相談ください。

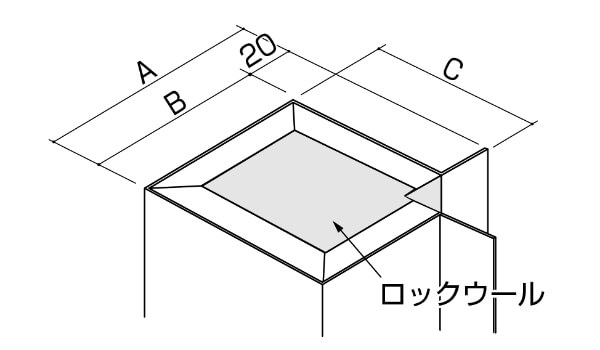

出隅カバー

（単位：mm）

出隅カバー
品番 YTPG-124 YTPG-123
適用厚 65 91
板厚 0.5 0.5
寸法 A:125 A:151
B:105 B:131
C:67.5 C:93
長さ 3,600 3,600

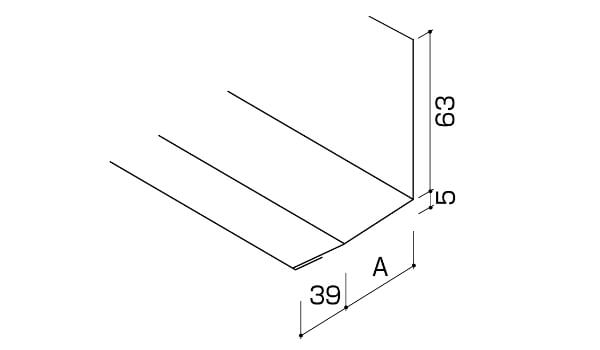

バックアップ材受

（単位：mm）

バックアップ材受
品番 YTPG-075 YTPG-073
適用厚 65 91
板厚 0.5 0.5
寸法 A:20.5 A:46.5
長さ 3,600 3,600

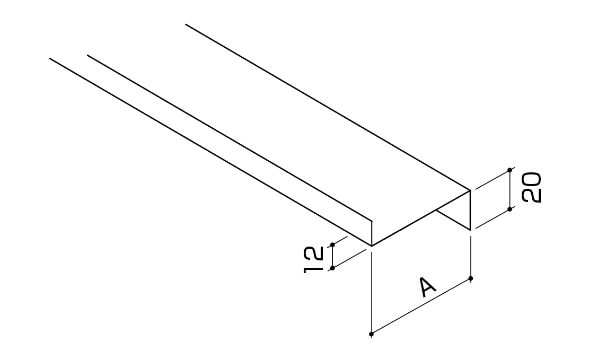

スクーター

（単位：mm）

スクーター
品番 YTPG-076 YTPG-074
適用厚 65 91
板厚 2.3 2.3
寸法 A:50 A:76
長さ 2,400 2,400

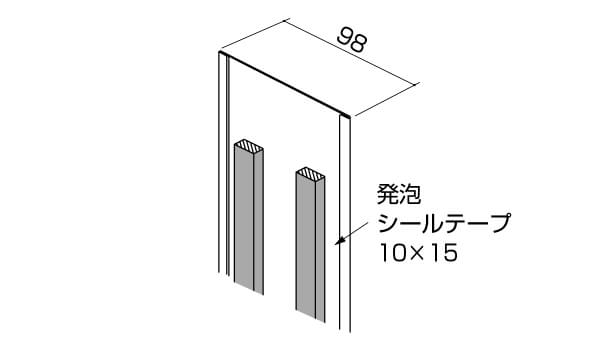

シーリング目地ジョイナー

（単位：mm）

シーリング目地ジョイナー
品番 YTPG-590
適用厚 65 91
板厚 0.5 0.5
長さ 3,000 3,000

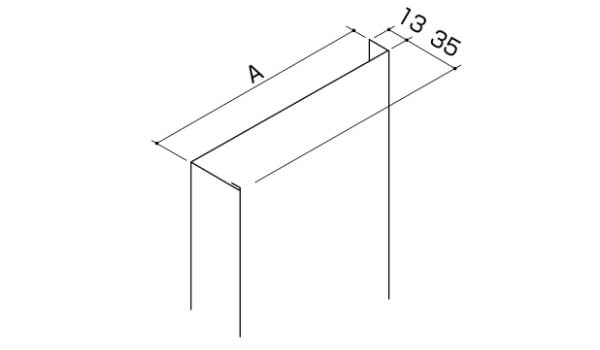

見切縁

（単位：mm）

見切縁
品番 YTPG-084 YTPG-083
適用厚 65 91
板厚 0.5 0.5
寸法 A:66 A:92
長さ 4,000 4,000

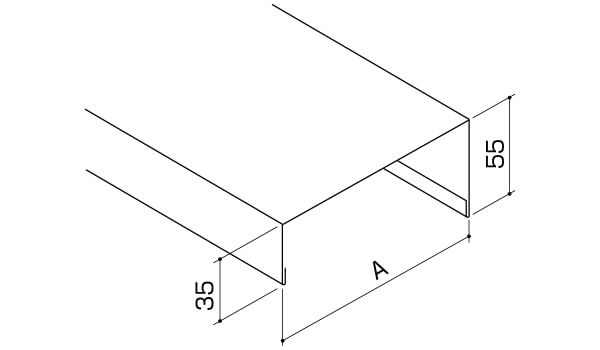

廻縁

（単位：mm）

廻縁
品番 YTPG-432 YTPG-431
適用厚 65 91
板厚 0.5 0.5
寸法 A:70 A:96
長さ 4,000 4,000

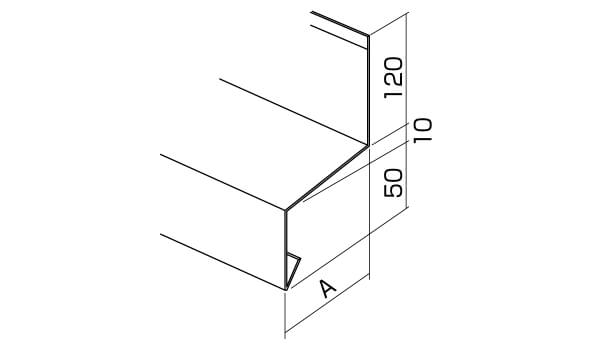

土台水切

（単位：mm）

土台水切
品番 YTPG-340 YTPG-330
適用厚 65 91
板厚 0.5 0.5
寸法 A:79 A:105
長さ 4,000 4,000

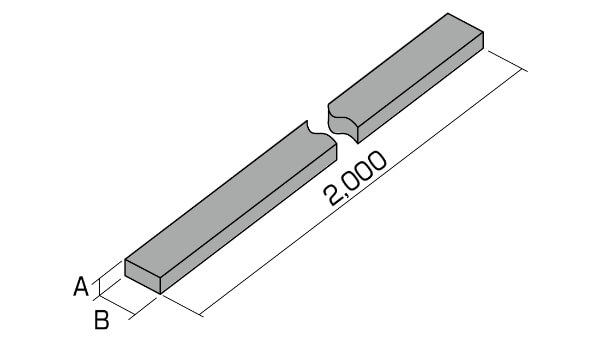

発泡シールテープ

（単位：mm）

発泡シールテープ
品番 YTPG-012 YTPG-013
適用厚 65・91
寸法 A:5　B:15 A:10　B:15
長さ 2,000 2,000

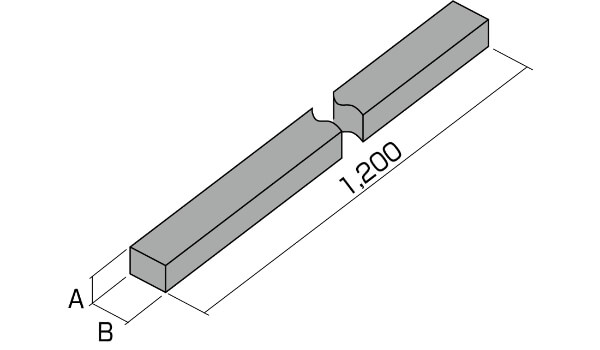

アルカリアースシリケート(AES)ウール

（単位：mm）

アルカリアースシリケート(AES)ウール
品番 YTPG-014 YTPG-020 YTPG-021
適用厚 65
寸法 A:25　B:20 A:25　B:29 A:50　B:29
長さ 1,200 1,200 1,200
品番 YTPG-014 YTPG-020 YTPG-021
適用厚 91
寸法 A:25　B:20 A:25　B:55 A:50　B:55
長さ 1,200 1,200 1,200

パッキン付専用ビス

（単位：mm）

品番 PW-700 PW-710 PW-720 PW-730
篏合部適用厚 91 - 65 -
全厚部適用厚 - 91 - 65

※材質：炭素鋼
※入数：100本／箱　取付用ビットは1箱に1本入っています。

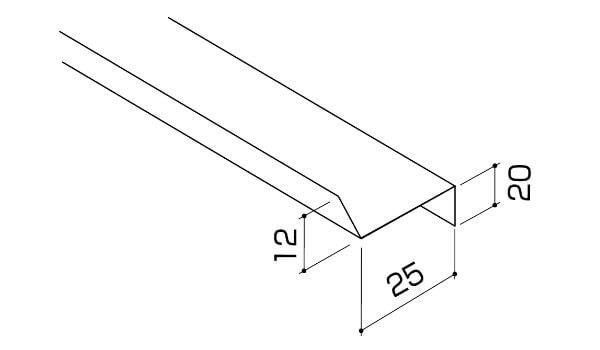

止水プレート(片側用)

（単位：mm）

止水プレート(片側用)

高耐久仕様／目地幅20mmのみ

品番 YTPG-591
適用厚 65・91
板厚 0.5
長さ 3,040

※止水プレート(片側用)をご使用される場合は、発泡シールYTPG-012、YTPG-871も必要になります。

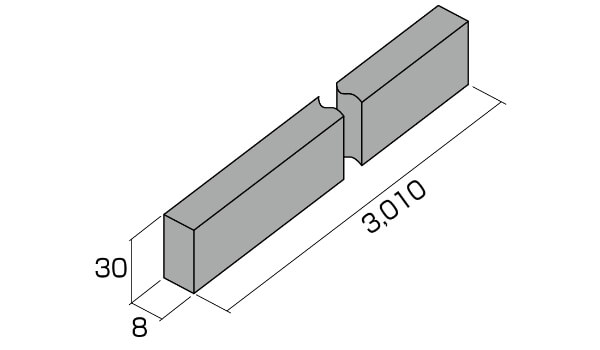

発泡シールテープ

（単位：mm）

発泡シールテープ

高耐久仕様／止水プレート(片側用)専用部品

品番 YTPG-871
適用厚 65・91

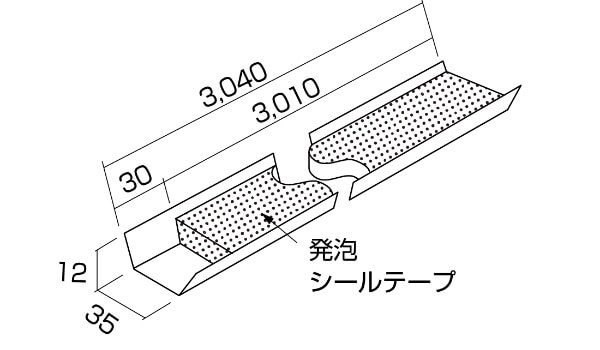

止水プレート(両側用)

（単位：mm）

止水プレート(両側用)

高耐久仕様／目地幅20mmのみ

品番 YTPG-592
適用厚 65・91
板厚 0.5
長さ 3,040

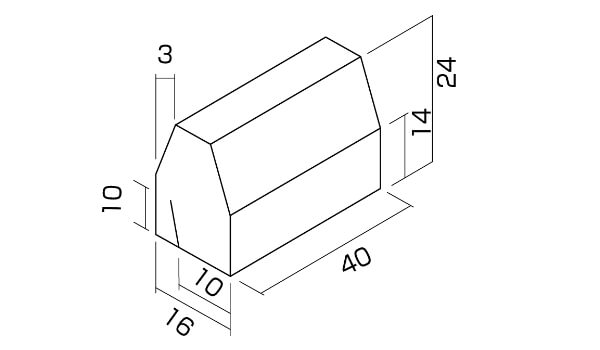

止水プレート固定ピース

（単位：mm）

止水プレート固定ピース

高耐久仕様

品番 YTPG-593
適用厚 65・91

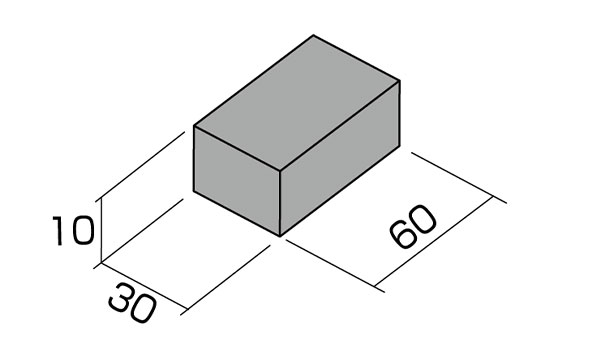

端面曲げ用横目地パッキン

（単位：mm）

端面曲げ用横目地パッキン
品番 YTPG-015
適用厚 65・91

標準納め図

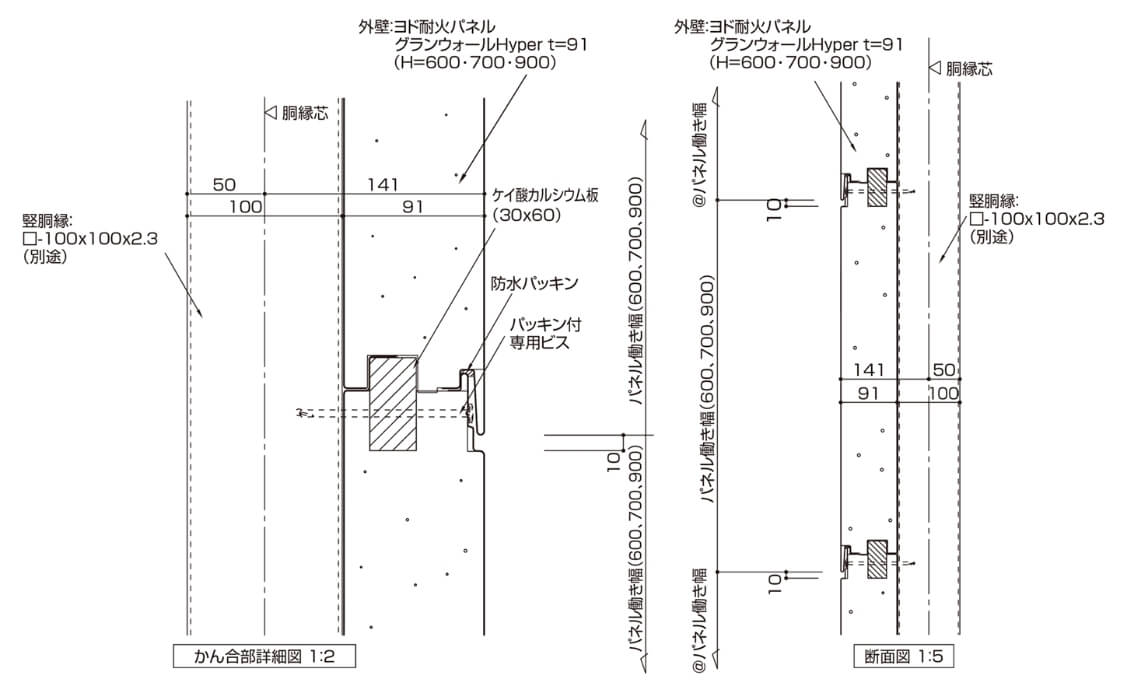

かん合部

（単位：mm）

かん合部

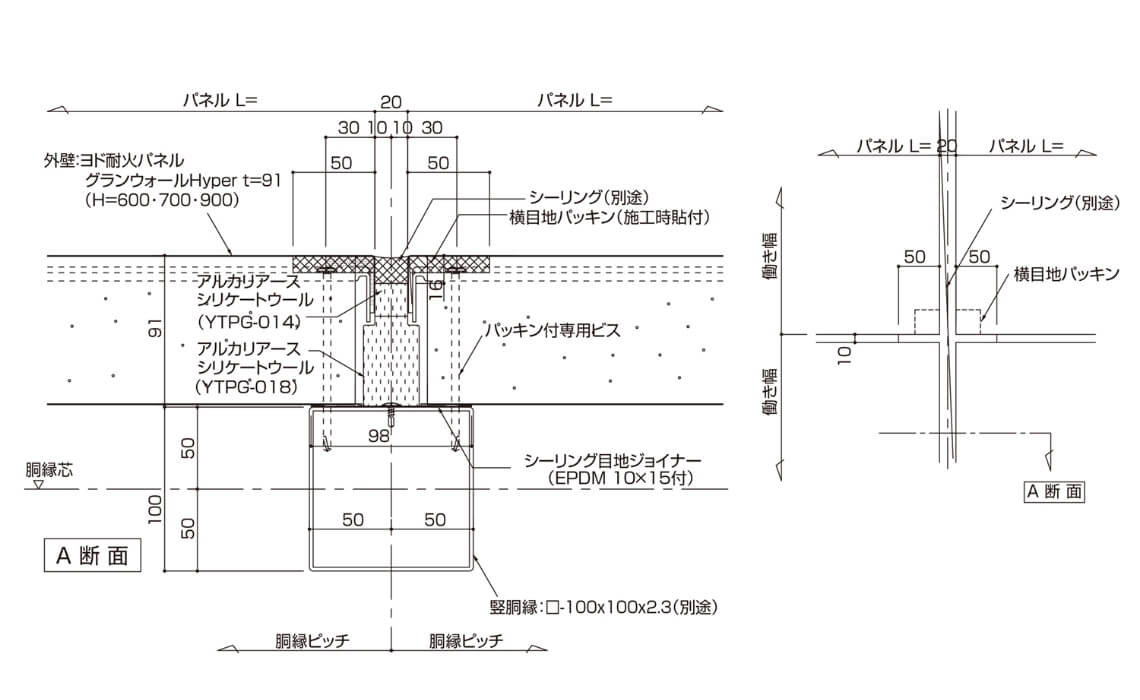

縦目地部（標準工法）

（単位：mm）

縦目地部（標準工法）

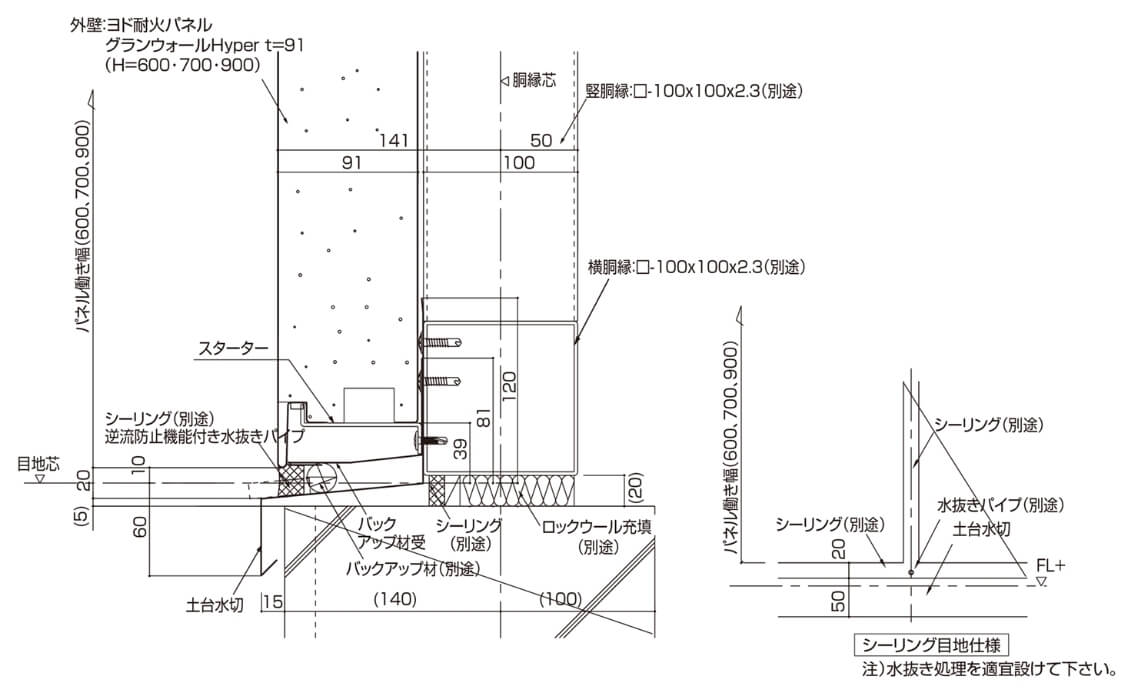

腰部

（単位：mm）

腰部

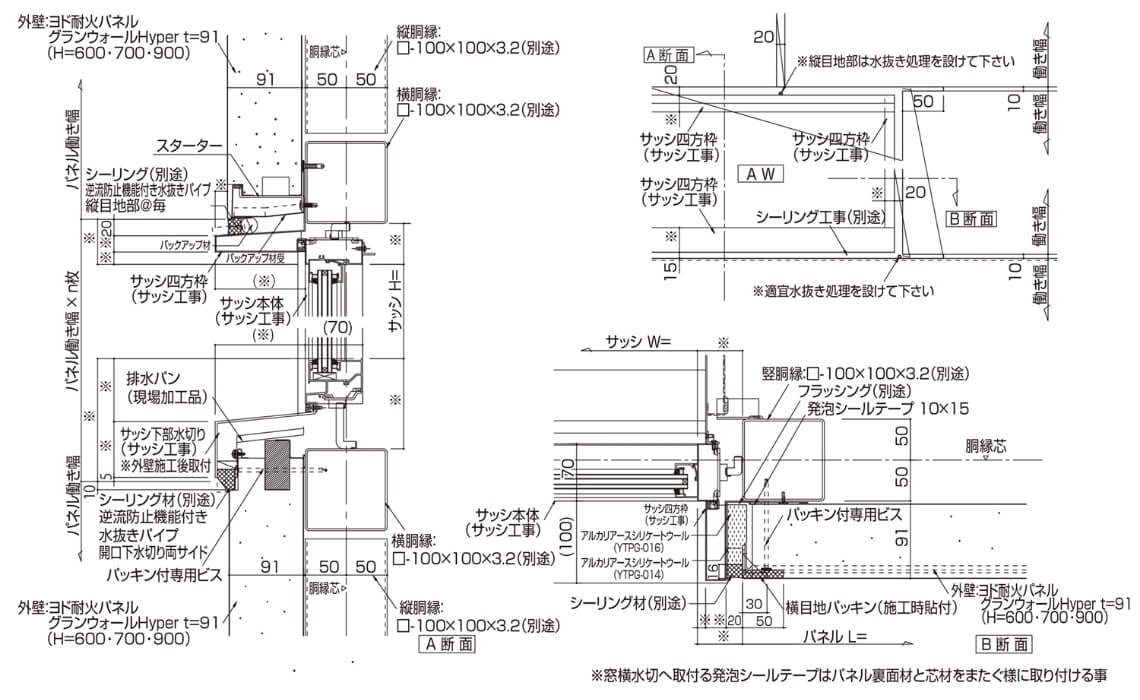

サッシ部（標準工法）

（単位：mm）

サッシ部（標準工法）

出隅部（標準工法）

（単位：mm）

出隅部（標準工法）

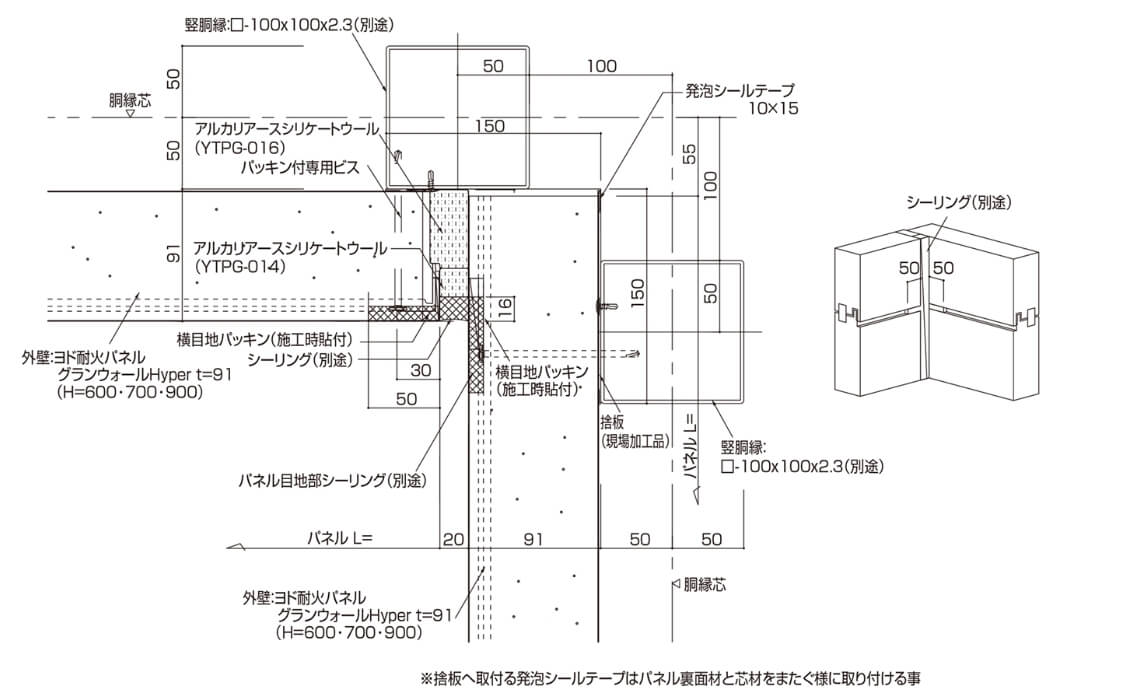

入隅部（標準工法）

（単位：mm）

入隅部（標準工法）

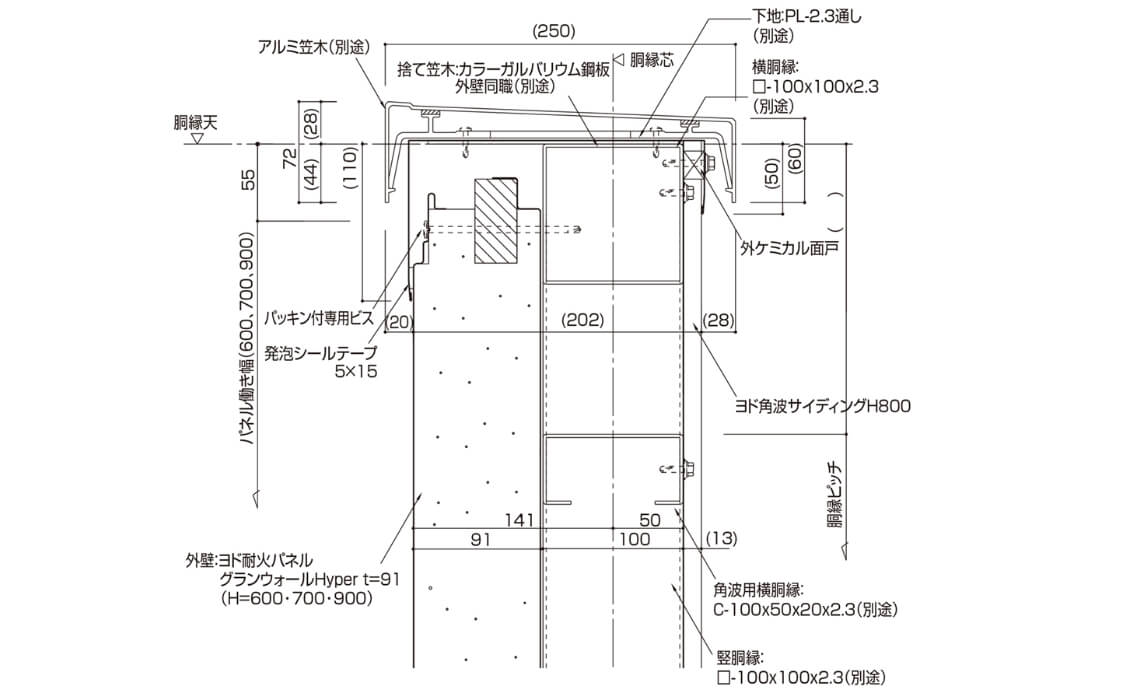

笠木部（アルミ笠木 割付あり）

（単位：mm）

笠木部（アルミ笠木 割付あり）

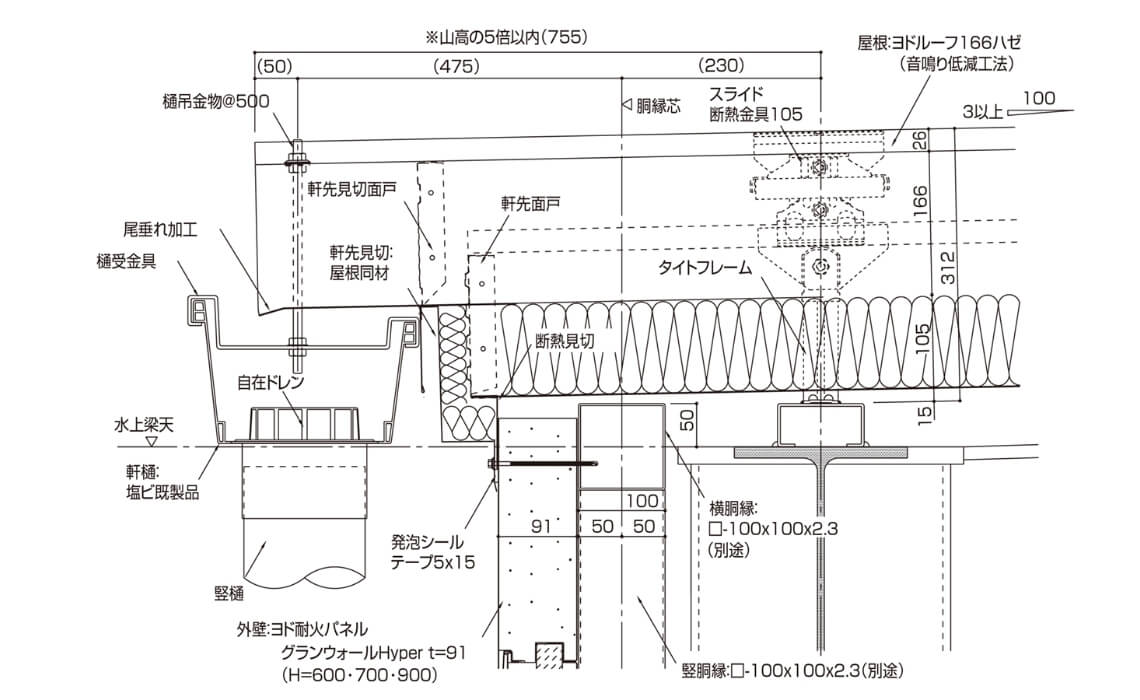

屋根取合（軒先部）

（単位：mm）

屋根取合（軒先部）

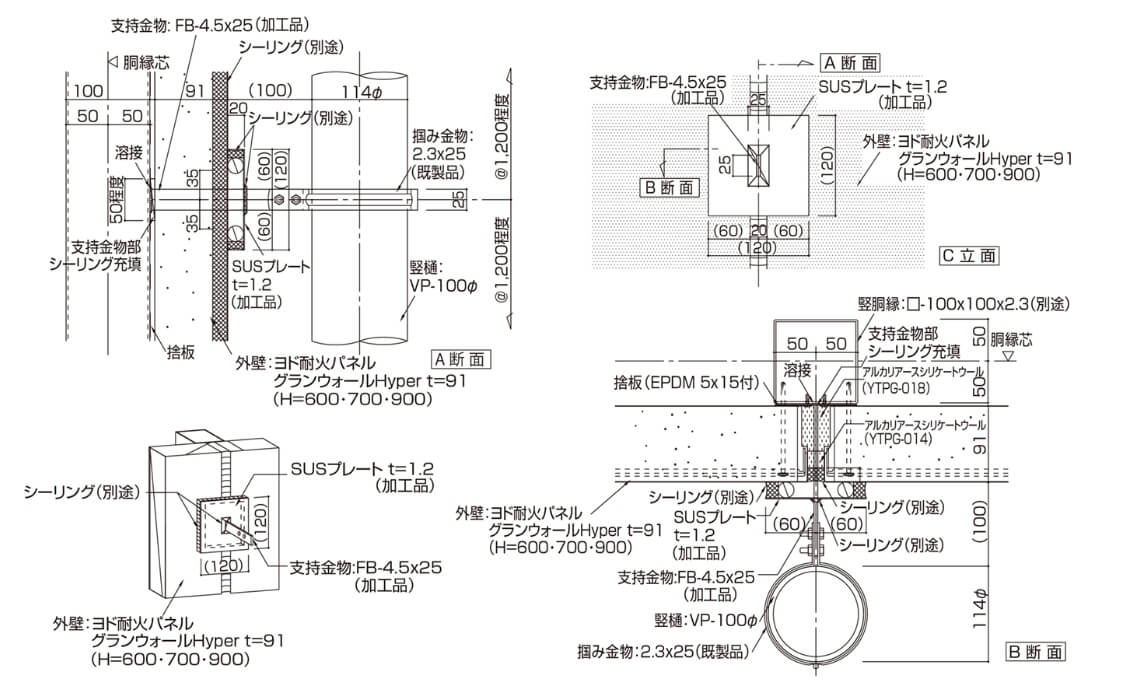

竪樋（目地部）

（単位：mm）

竪樋（目地部）

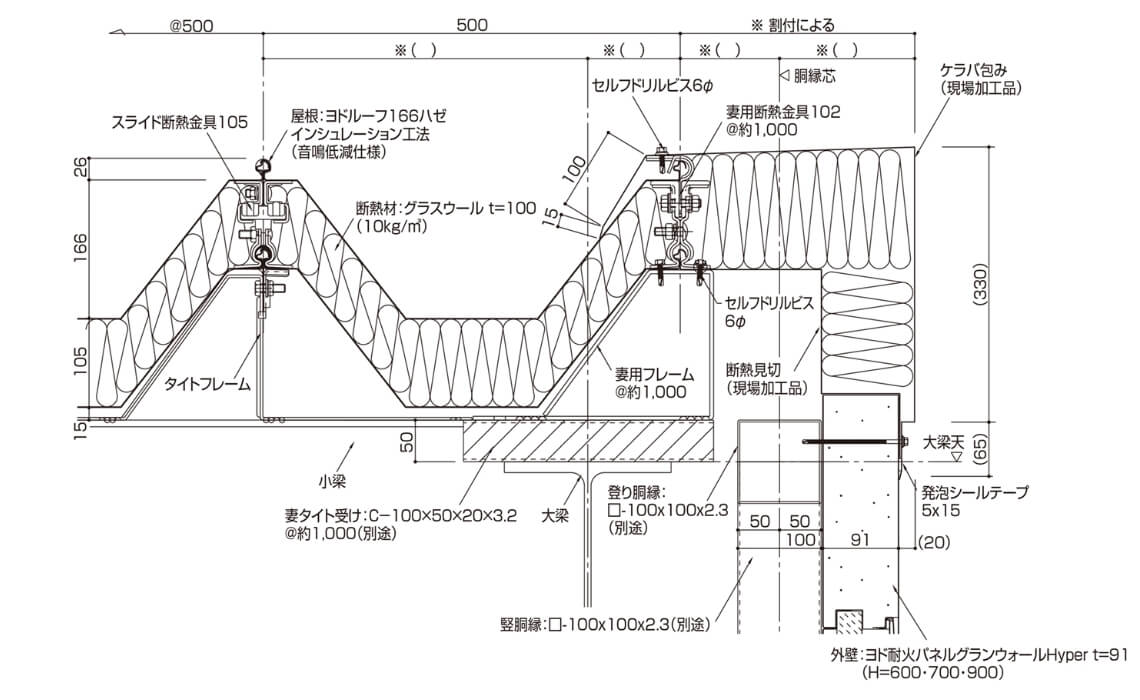

屋根取合（けらば）

（単位：mm）

屋根取合（けらば）

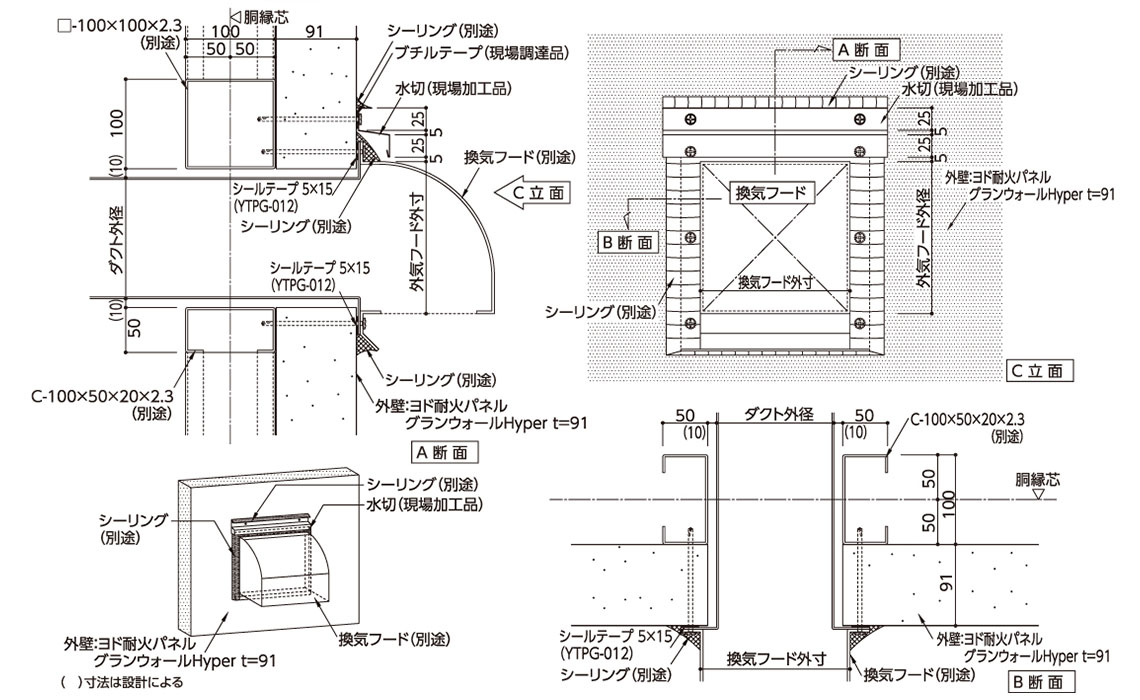

換気口部 角

（単位：mm）

換気口部 角

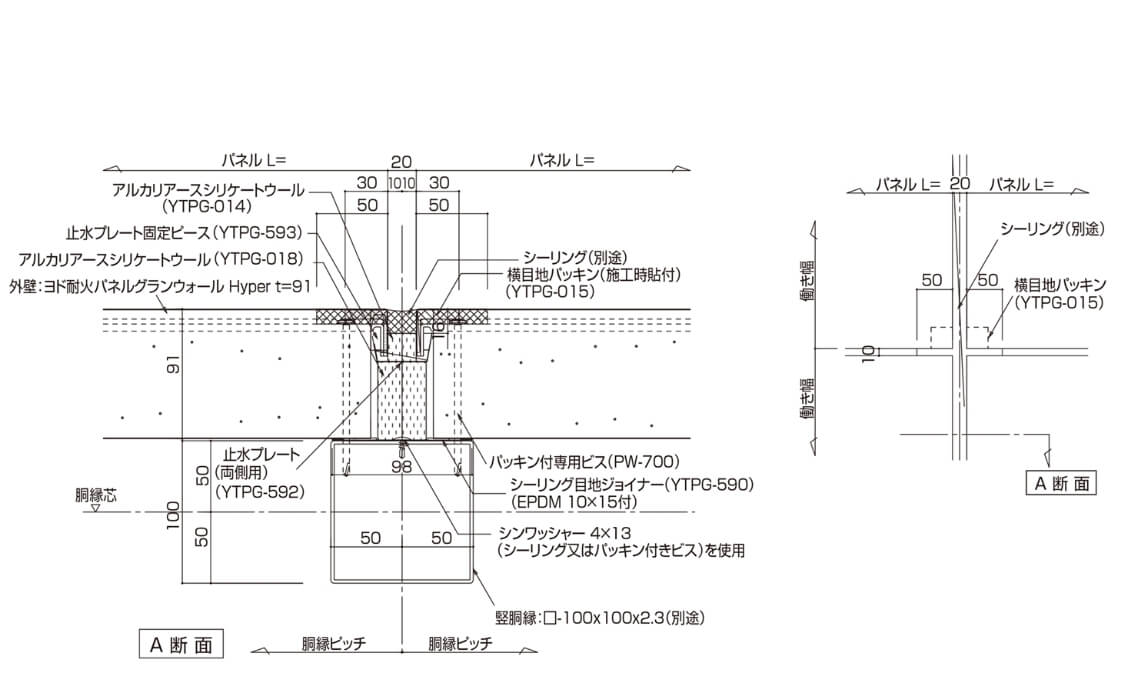

縦目地部（高耐久目地工法）

（単位：mm）

縦目地部（高耐久目地工法）

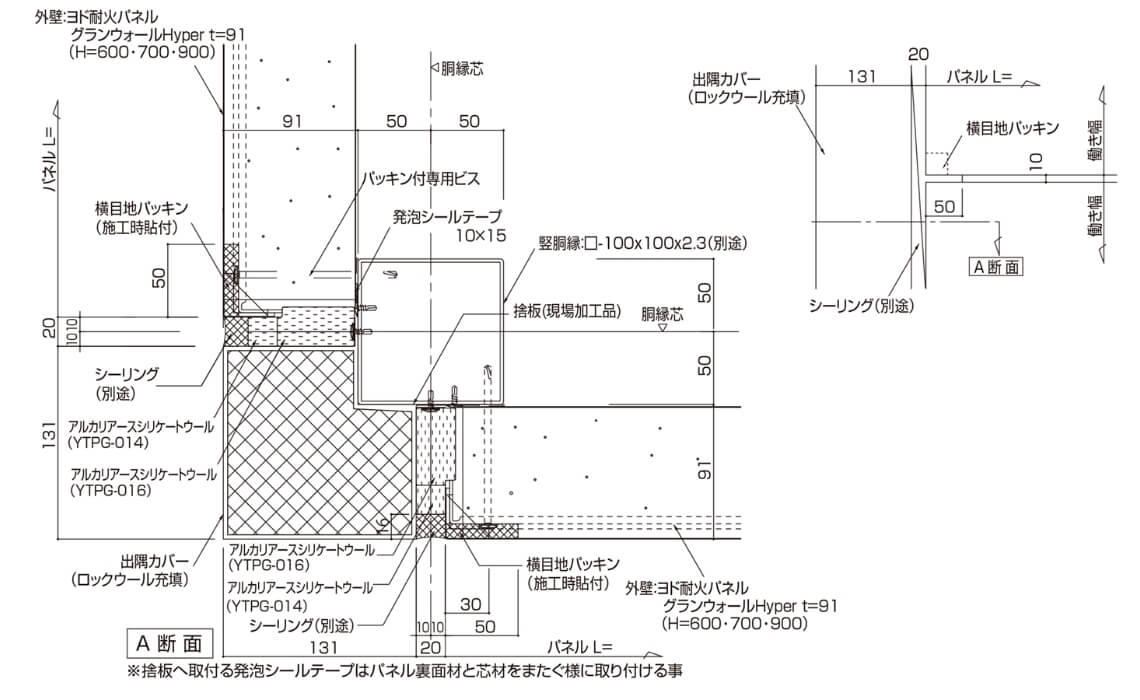

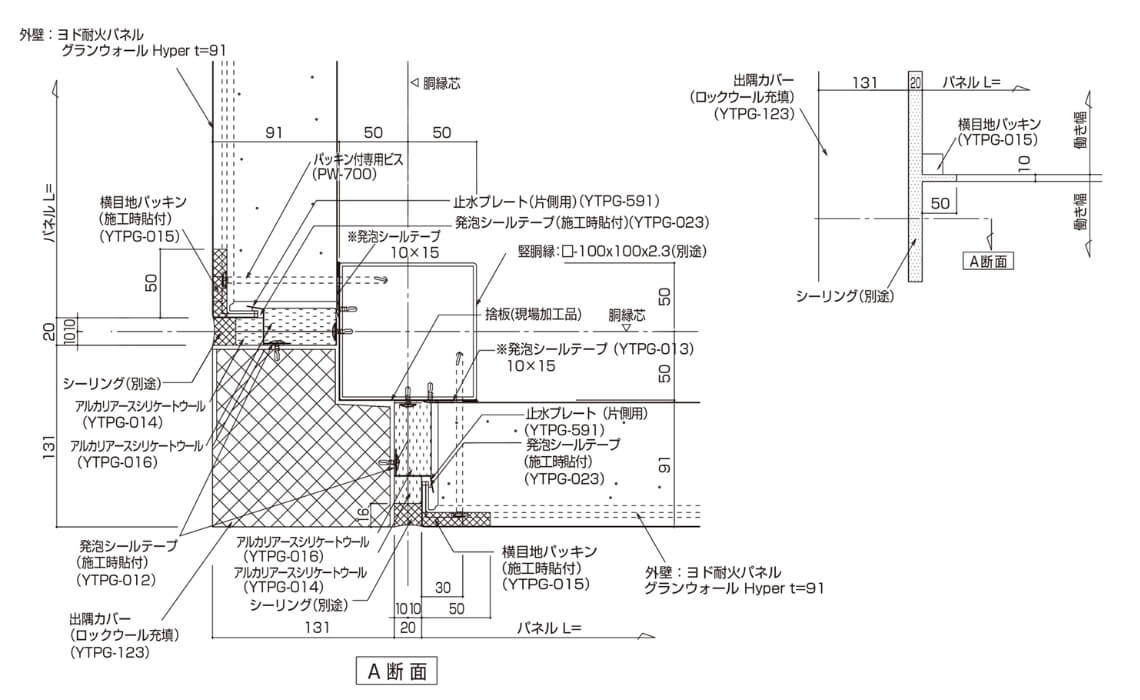

出隅部（高耐久目地工法）

（単位：mm）

出隅部（高耐久目地工法）
