ヨドルーフタイラ400
機能性にも優れたかん合式の
平な縦葺屋根
断面形状図
- 原板種類
- 鋼板素材について
- ガルバリウム鋼板
ヨドHyperGLカラー 萠〈きざし〉
ヨドHyperGLカラー カラーGL
ヨドHyperGLカラー EXEエグゼ
ヨドHyperGLカラー タフロン
- 板厚
- 0.5mm ／ 0.6mm ／ 0.8mm
- 認定番号
- 屋根30分耐火FP030RF-9178（硬質木片セメント板等18mm以上）
屋根30分耐火FP030RF-8202（木毛パーライトセメント板25mm以上）
特長・仕様
特長
-
1. 建物の印象を高める美観性
フラットな形状でパネルのような高級感がある化粧屋根です。
ストレート屋根はもちろん、アーチ屋根にも対応します。 -

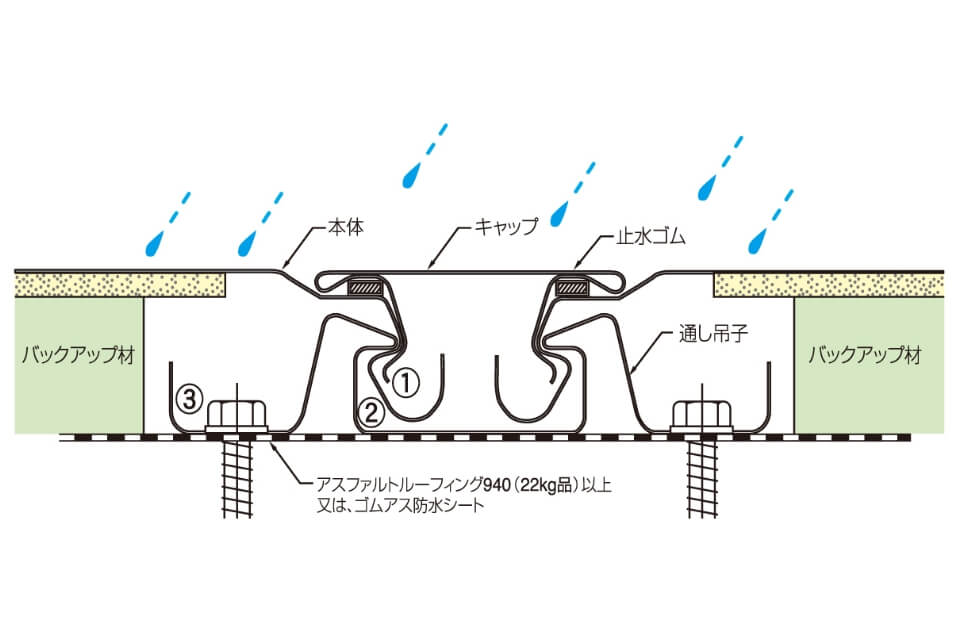

2. かん合部の優れた雨仕舞
3つの樋機能(①②③)で優れた雨仕舞。
さらに本体裏面にポリエチレンフォーム裏貼りで雨音、結露を防止。
断面形状

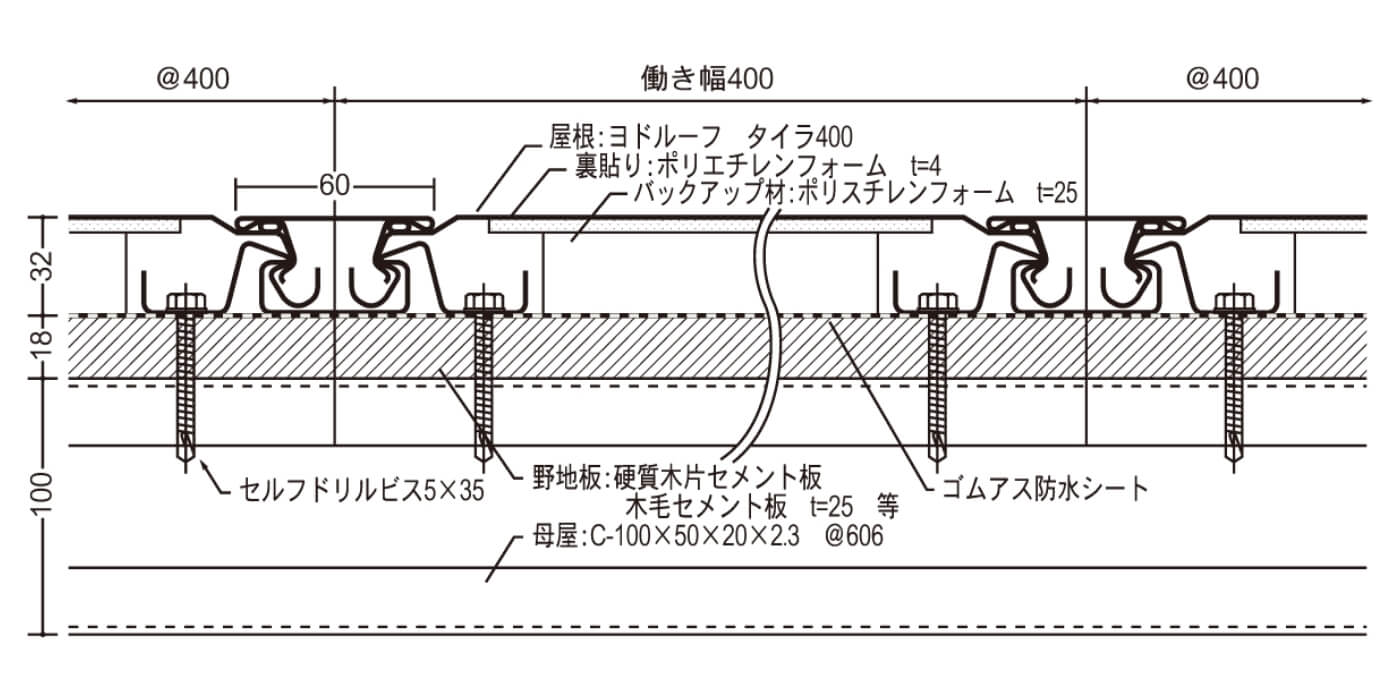

かん合断面図
（単位：mm）

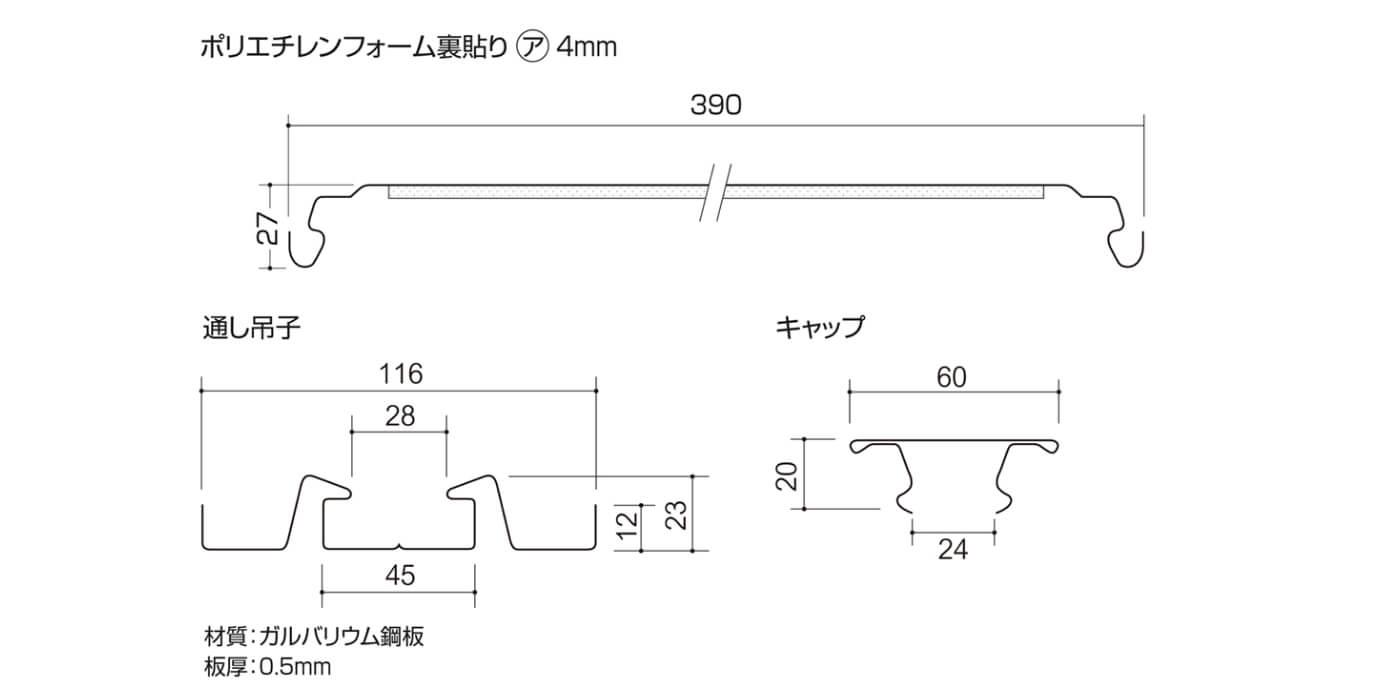

ルーフ本体形状
（単位：mm）
- ※本体は裏貼り材付が標準です。
- ・勾配：5/100以上
仕様
本体重量・曲率半径
| 板厚(mm) | 単位重量 W(kg/m2) |
曲率半径 |
|---|---|---|
| 0.5 | 8.45 | 10m以上 |
| 0.6 | 9.61 | |
| （0.8） | 11.93 |
- ・屋根勾配：5/100以上
- ・板厚0.8mmについては、営業所までお問い合わせください。
各種性能
性能試験
| 強度性能 （負圧） |
4,900N/m2(許容荷重) 異常なし 板厚0.5mm |
|---|---|
| 水密性 | 平均圧力1,960N/m2 異常なし(風速66m/秒 降水量240mm/h) (上限2,695N/m2・下限1,225N/m2・噴霧量4ℓ/m2 min) |
| 耐火性 | 屋根30分耐火構造 FP030RF-9178(母屋被覆なし) 下地材：硬質木片セメント板18mm以上 FP030RF-9202(母屋被覆なし) 下地材：木毛パーライトセメント板25mm以上 |
- ・母屋ピッチ：606mm
(注)積雪地域については、軒先にヒーターを入れる等の地域にあった納めを検討してください。
標準納め図

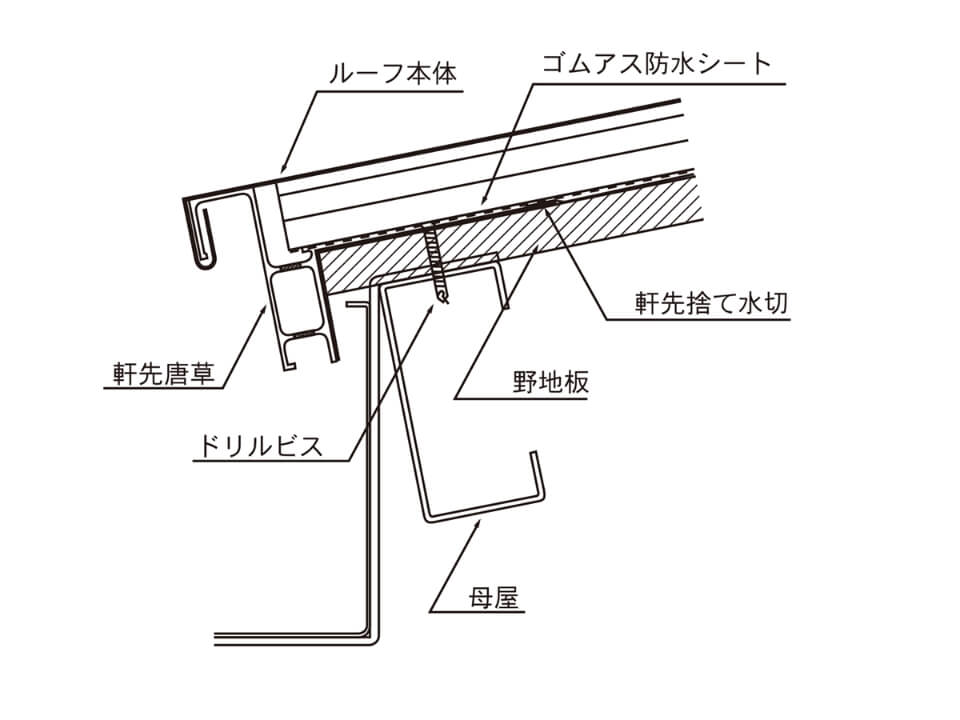

軒先部
（単位：mm）

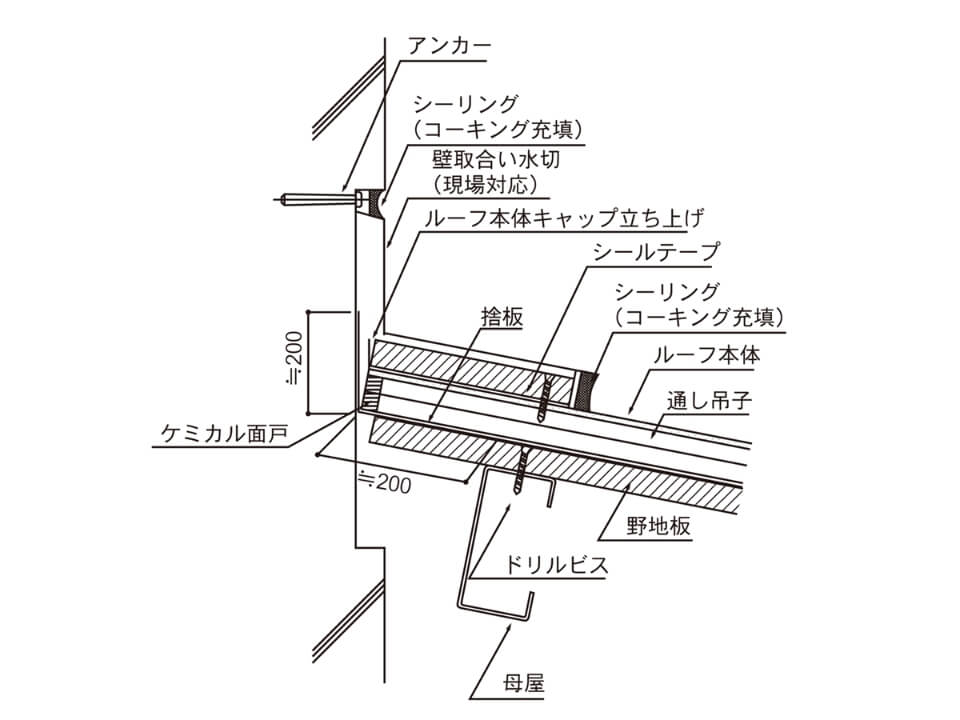

壁の立上げ部
（単位：mm）

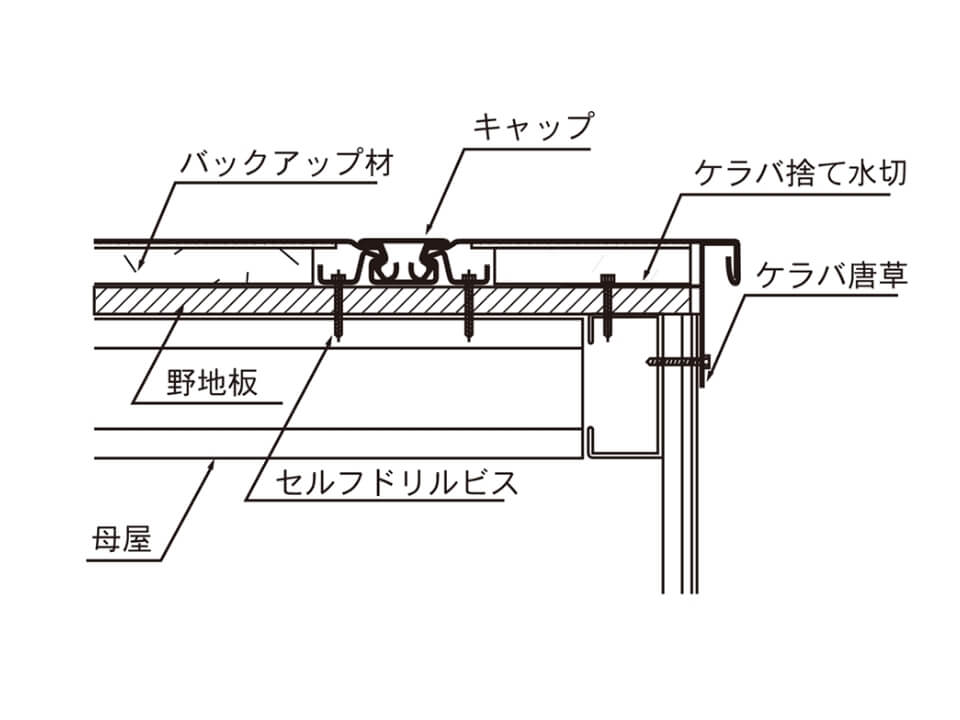

ケラバ部
（単位：mm）

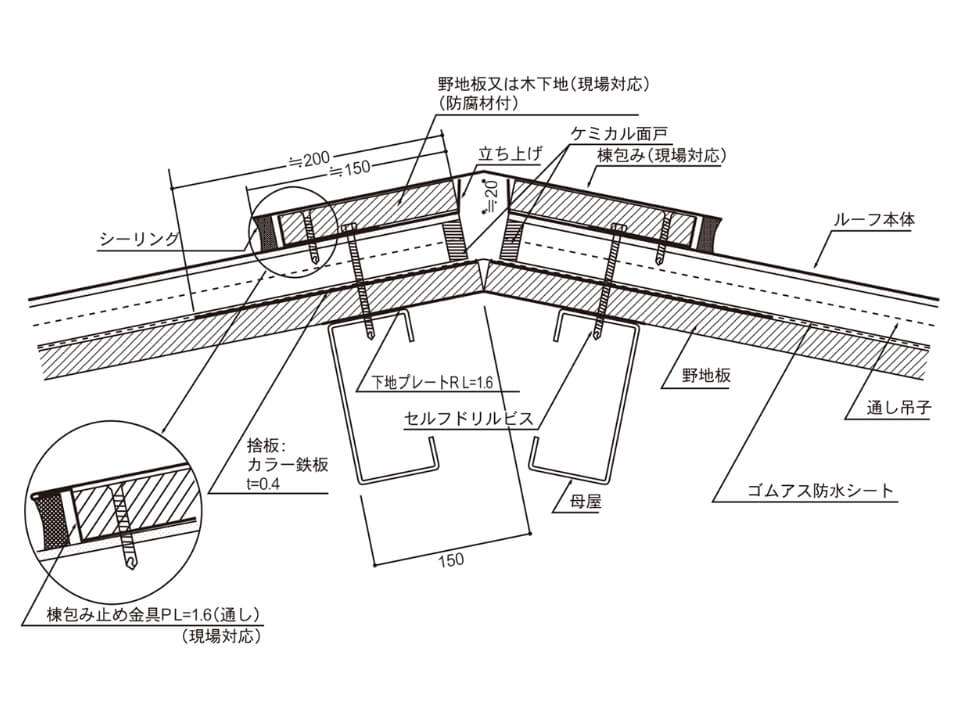

棟部
（単位：mm）
主要標準部品

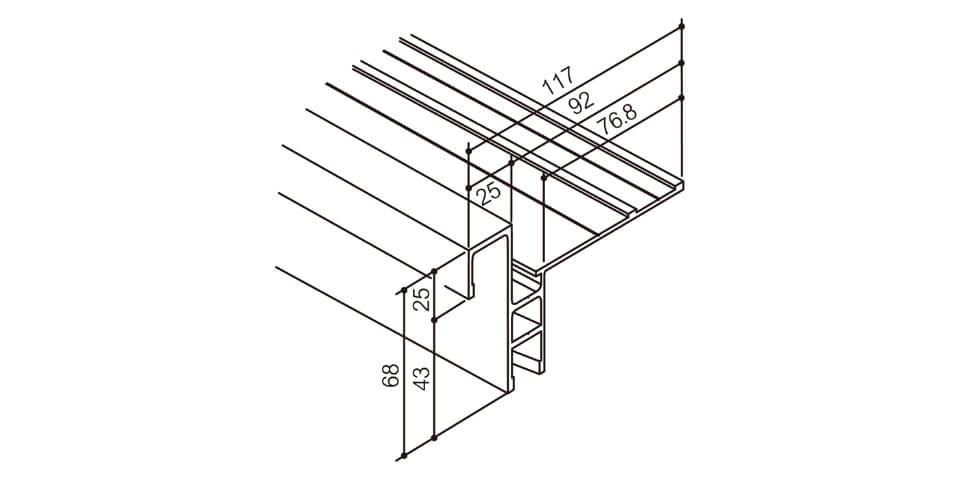

軒先唐草
（単位：mm）
アルミ押出材 t=1.8mm ℓ=4000mm

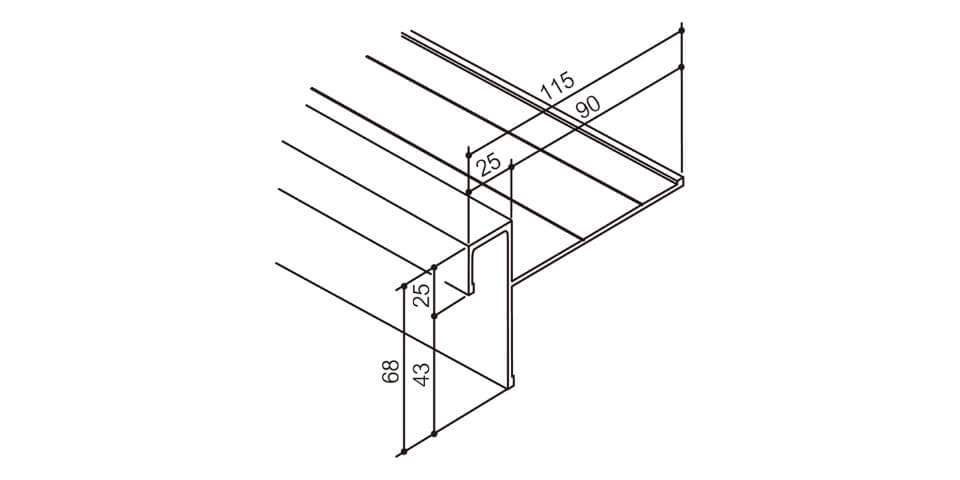

ケラバ唐草
（単位：mm）
アルミ押出型材 t=1.5mm ℓ=4000mm
(※アルミ唐草のR対応も可能です)

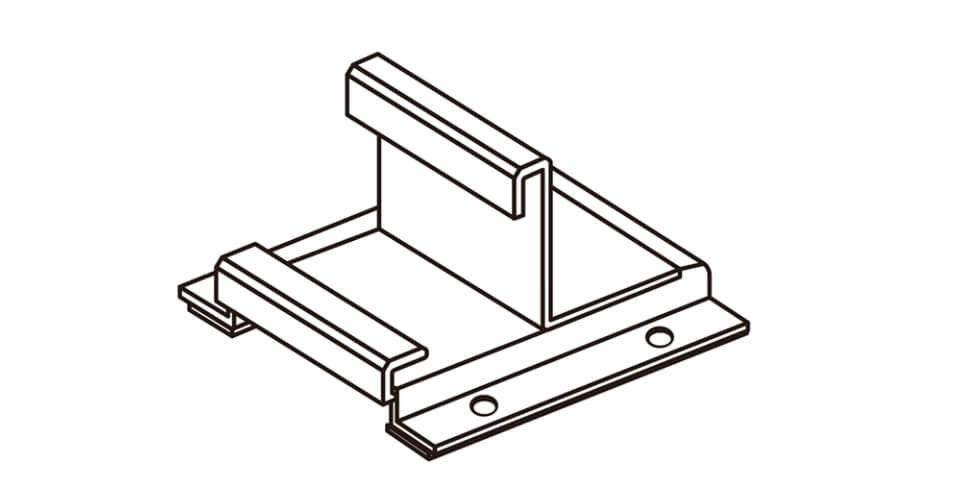

雪止め金具
（単位：mm）
溶融亜鉛めっき仕上げ t=3.0
(ステンレス板 t=3.0)

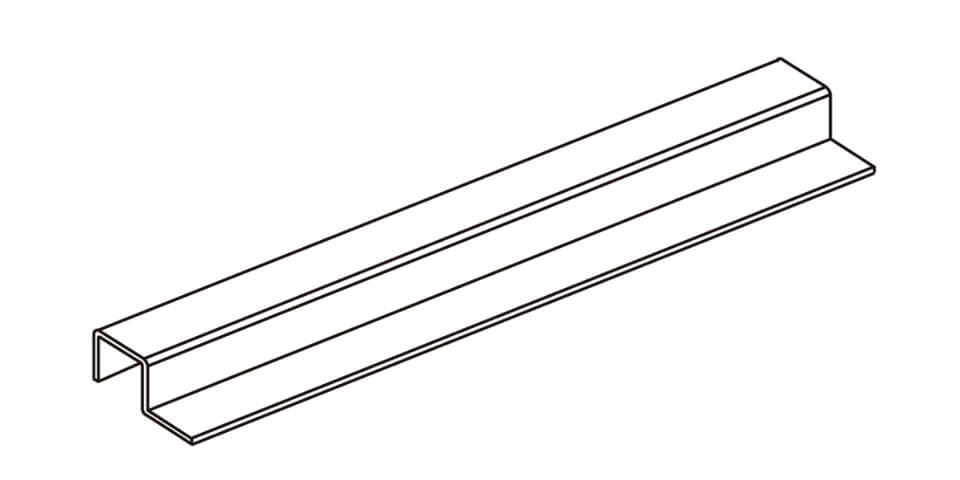

雪止め金具用補強タルキ
（単位：mm）
現場加工品
(※亜鉛鉄板 t=1.6mm ℓ=910mm)

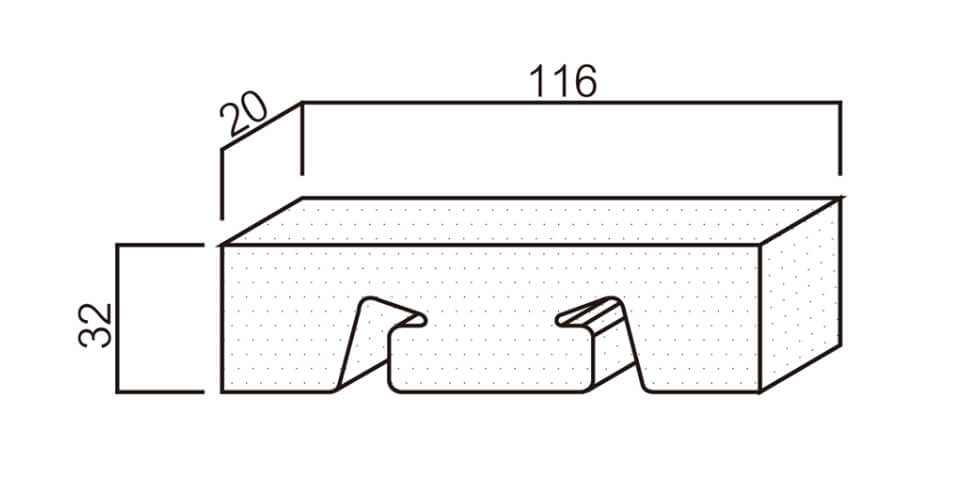

ケミカル面戸
（単位：mm）

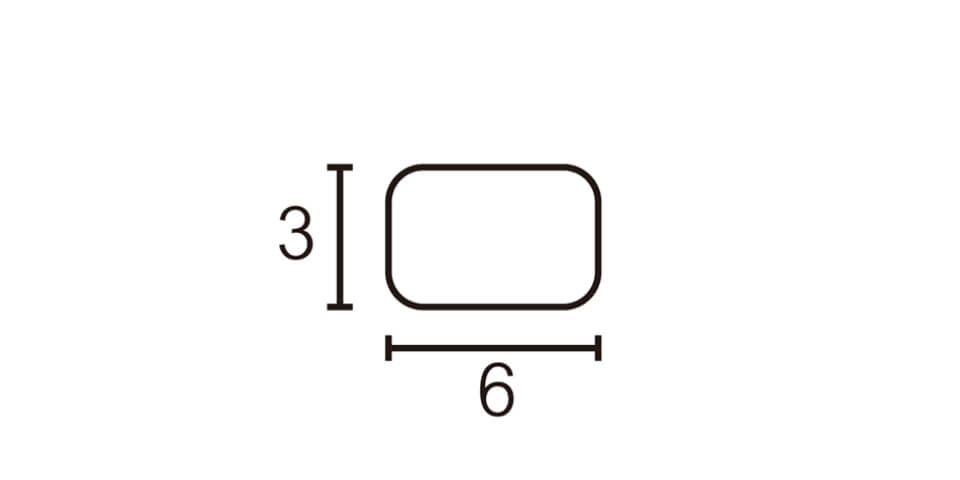

止水ゴム(現場取付品)
（単位：mm）
シリコン 100m/巻 200m/巻(特注品)

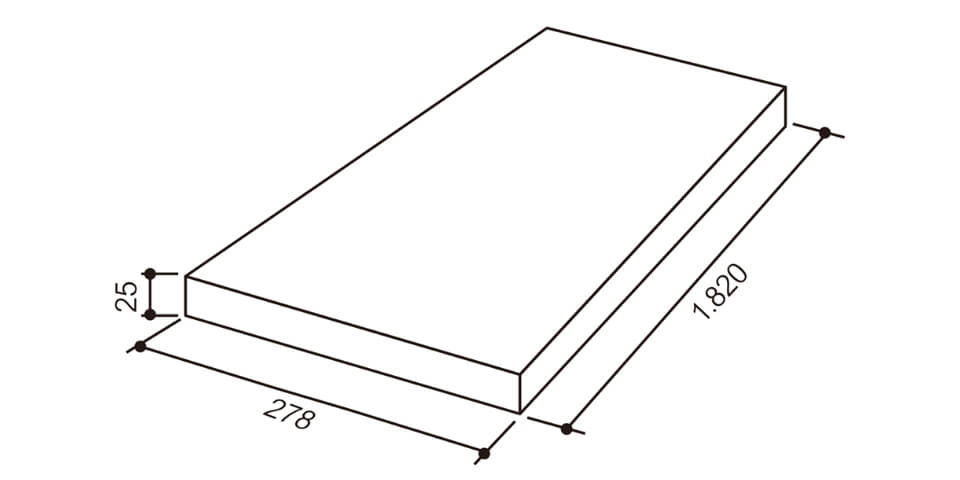

バックアップ材
（単位：mm）
(ポリスチレンフォーム)
