屋根材 製品紹介
ヨドルーフ瓦棒400
強さと作業性を兼ね備えた
美しいアーチ屋根
断面形状図
- 原板種類
- 鋼板素材について
- ガルバリウム鋼板
ヨドHyperGLカラー 萠〈きざし〉
ヨドHyperGLカラー カラーGL
ヨドHyperGLカラー EXEエグゼ
ヨドHyperGLカラー タフロン
- 板厚
- 0.4mm ／ 0.5mm ／ 0.6mm
- 認定番号
- 屋根30分耐火FP030RF-0010（木毛セメント板等25mm以上）
屋根30分耐火FP030RF-1763-2(2)（硬質木片セメント板18mm以上）
特長・仕様
特長
-
1. 建物の印象を高める美観性
半径5mまで対応できる優美なアールデザインが建物のグレード感をアップします。
シンプルなストレート屋根にもその美しさを発揮します。 -

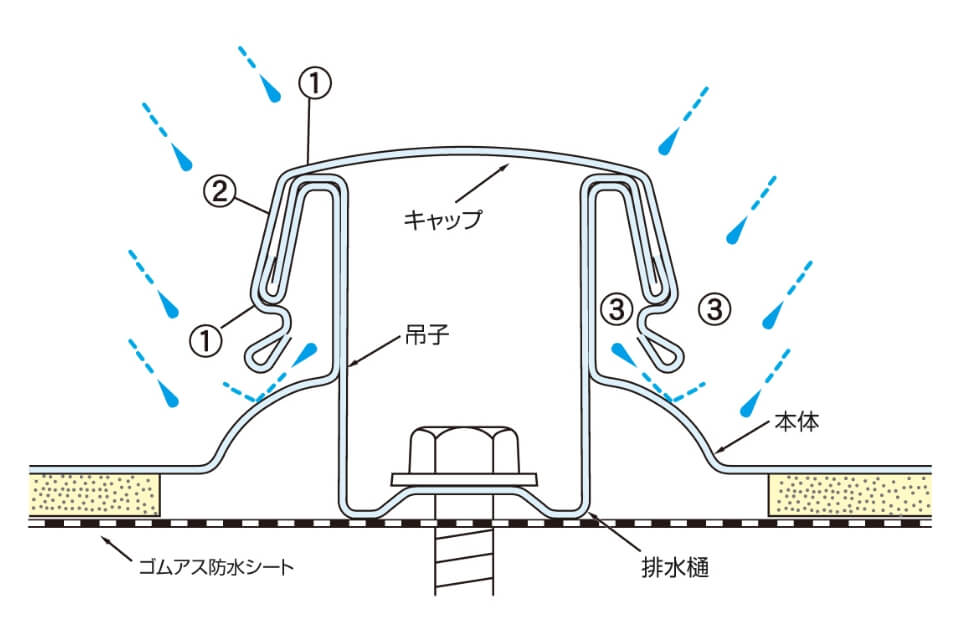

2. 雨水の進入を防ぐ水密性＆耐久性
キャップとハゼ部の密着篏合(①)により、雨水の進入を許しません。
また、毛細管現象による吸水をエアポケット(②)がシャットアウト。さらに、等圧構造(③)により水密性、ハゼ部の剛性がアップ。
-
3. 簡単施工でトータルコスト削減
ハゼ締め機不要の簡単施工で、工期と経費を大幅にカットできます。
断面形状

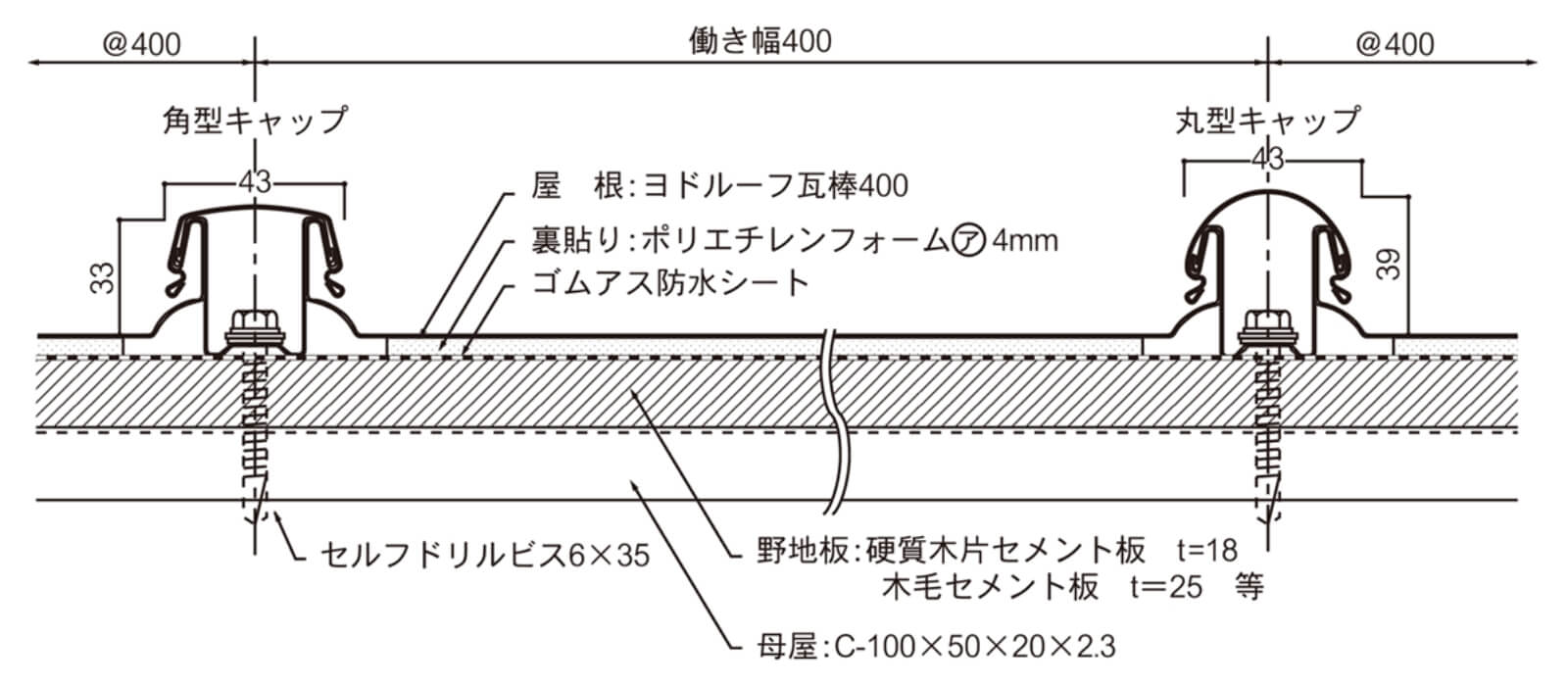

かん合断面図
（単位：mm）

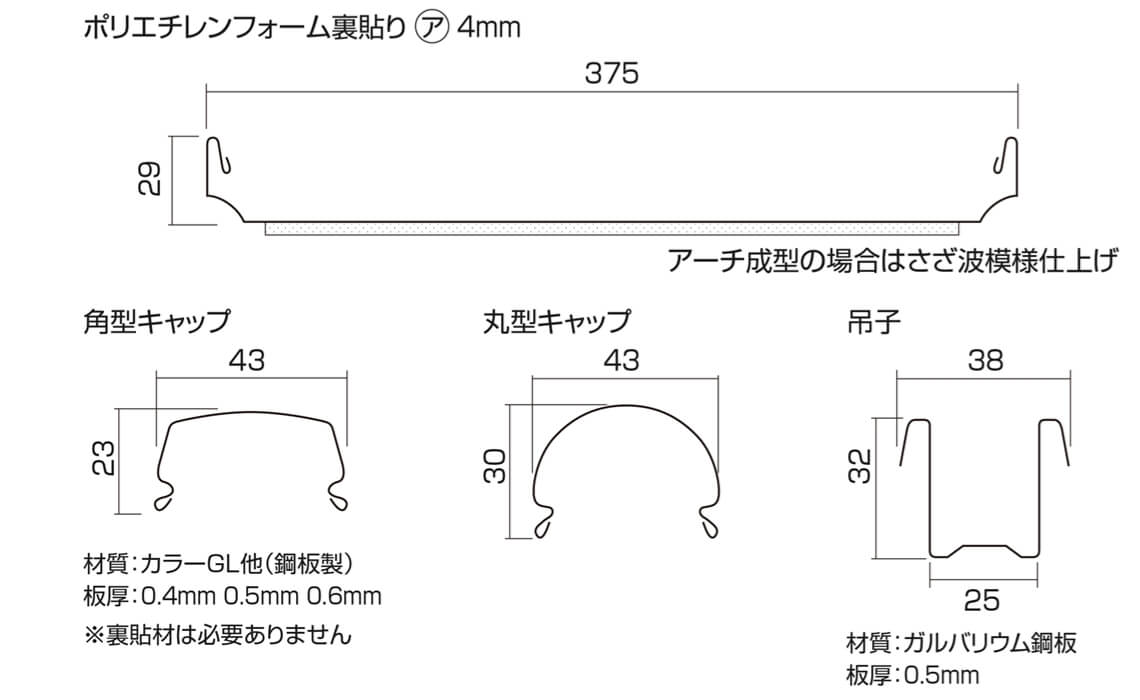

ルーフ本体形状
（単位：mm）
- ※本体は裏貼り材付が標準です。
- ・勾配：5/100以上
仕様
本体重量・曲率半径
| 板厚(mm) | 単位重量 W(kg/m2) |
曲率半径 |
|---|---|---|
| （0.4） | 5.72 | 10～20 |
| 0.5 | 6.79 | 5～20 |
| 0.6 | 7.86 |
- ・屋根勾配：5/100以上
- ・板厚0.4mm、および曲率半径20m以上については、営業所までお問い合わせください。
各種性能
性能試験
| 強度性能 （負圧） |
4,100N/m2(許容荷重) 異常なし 板厚0.5mm |
|---|---|
| 水密性 | 平均圧力980N/m2に至るまで異常なし(風速49m/秒 降水量240mm/h) (上限1,470N/m2・下限490N/m2・噴霧量4ℓ/m2 min) |
| 耐火性 | 屋根30分耐火構造 FP030RF-0010(母屋被覆なし) 下地材：硬質木片セメント板25mm以上・木毛セメント板25mm以上 FP030RF-1763-2(2)(母屋被覆なし) 下地材：硬質木片セメント板18mm以上 |
- ・母屋ピッチ：606mm
標準納め図

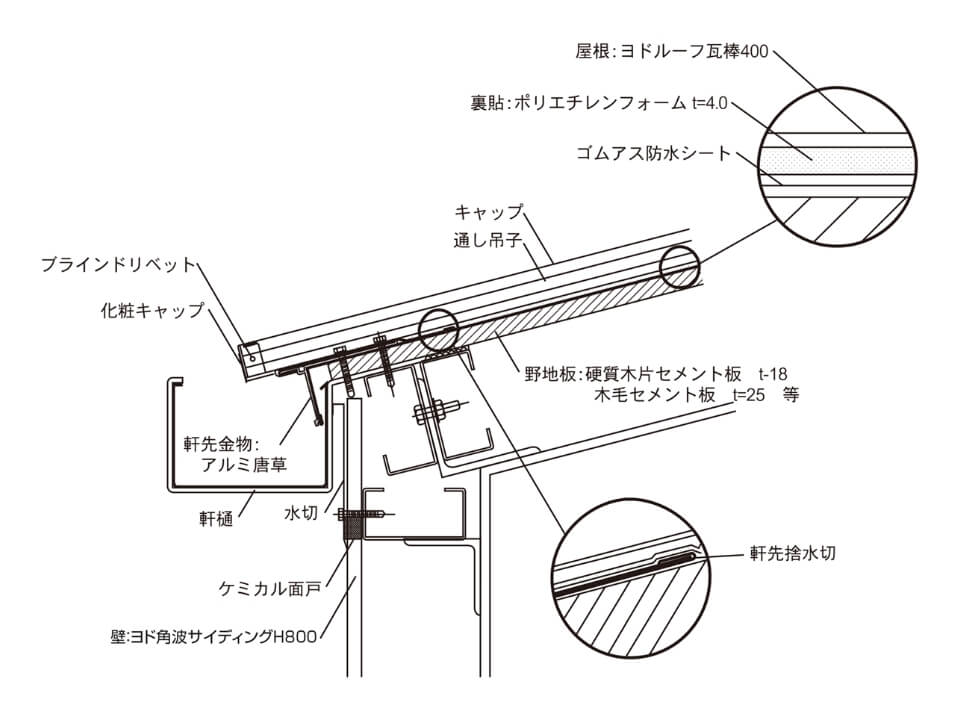

軒先部(一般唐草)
（単位：mm）

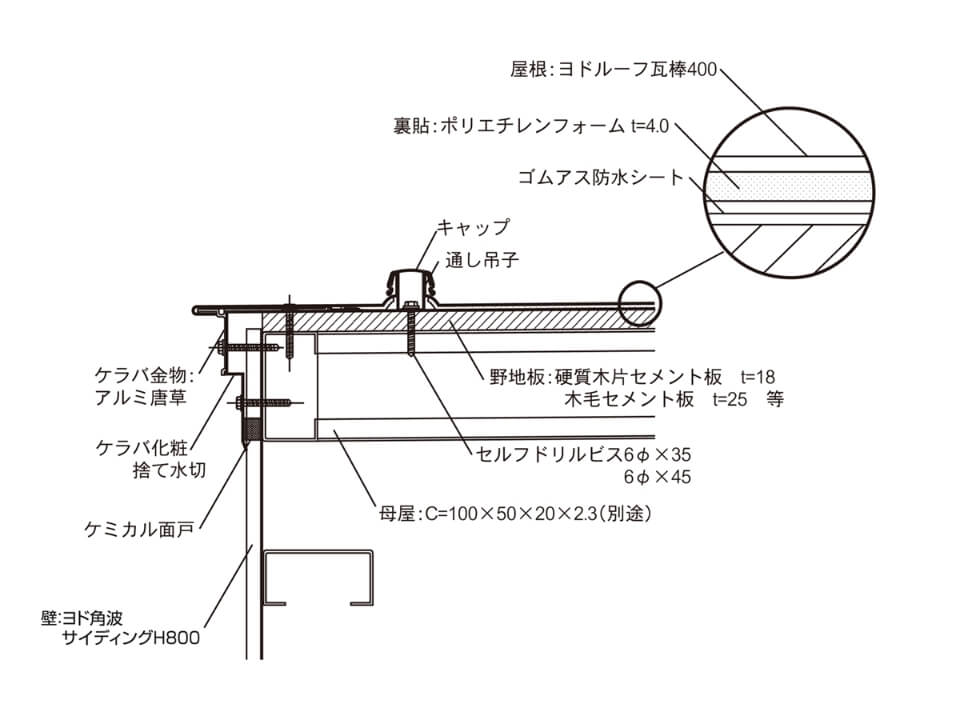

ケラバ部(一般唐草)
（単位：mm）
主要標準部品

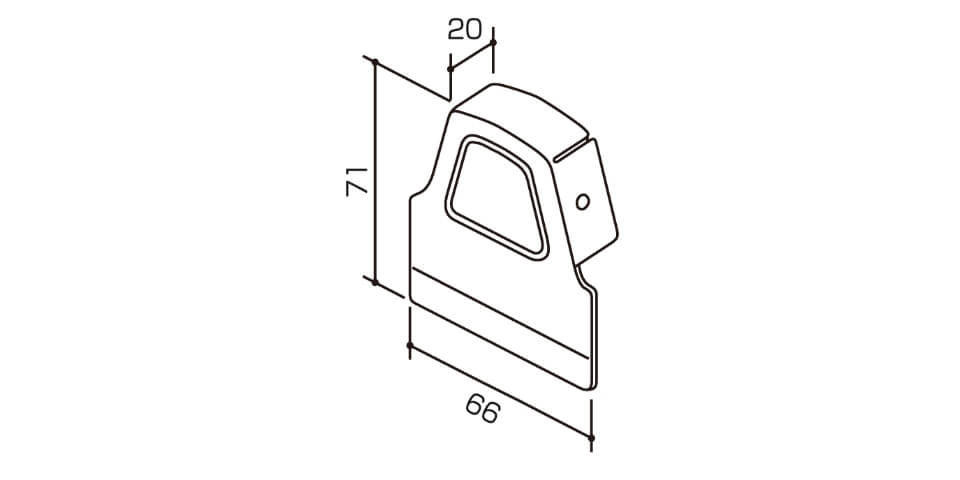

化粧キャップ
（単位：mm）
(丸型用もあります)

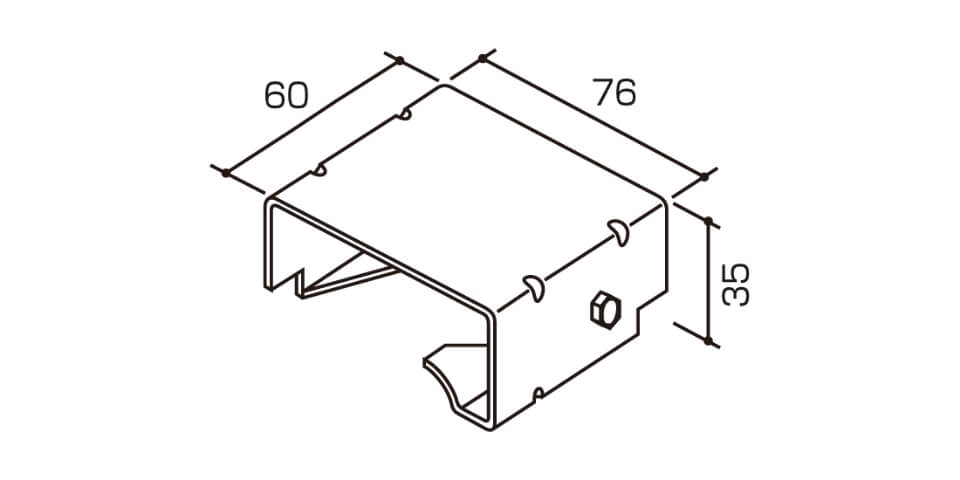

棟板金具
（単位：mm）
(丸型用もあります)
溶融亜鉛めっき鋼板 t=2.3

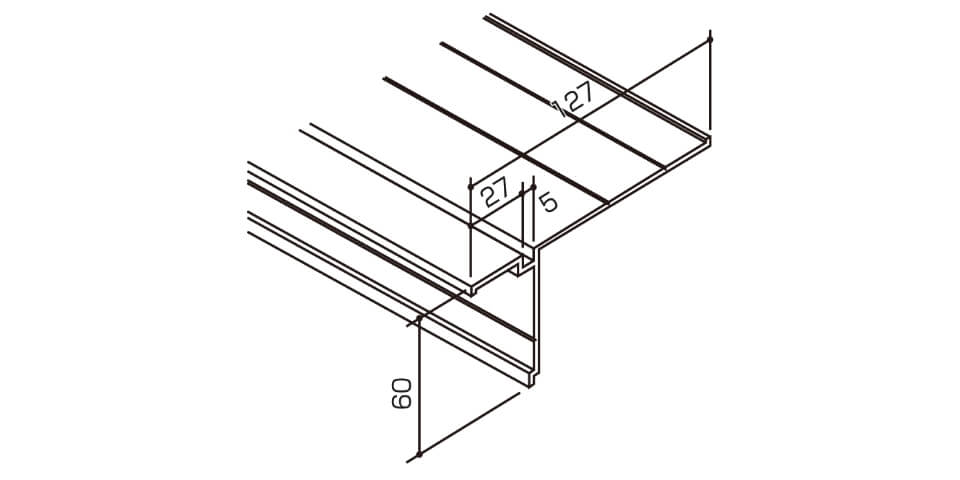

一般唐草(軒先・ケラバ)
（単位：mm）
アルミ押出し型材 t=2.0 ℓ=4000
(※アルミ唐草のR対応も可能です)
※曲率半径10m以下の場合は営業所までお問合せください。

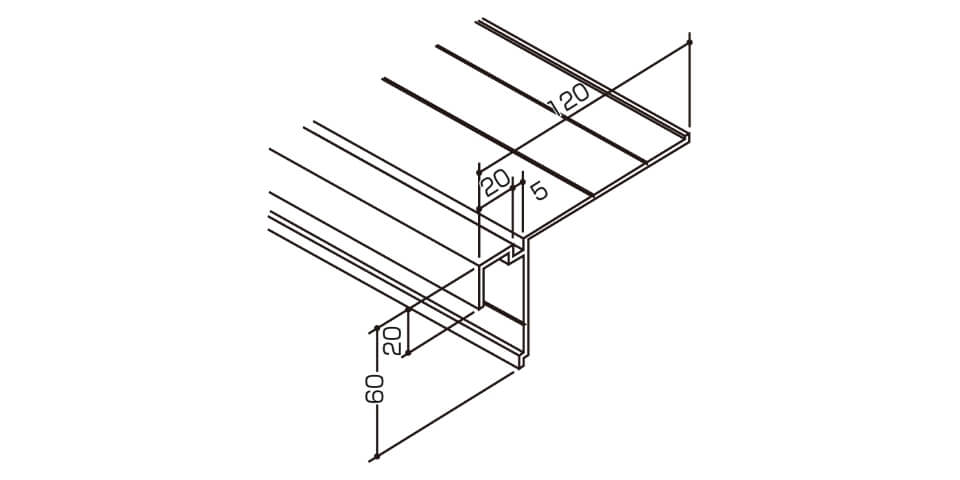

耐風唐草(軒先・ケラバ)
（単位：mm）
アルミ押出し型材 t=2.0
(※アルミ唐草のR対応も可能です)
※曲率半径10m以下の場合は営業所までお問合せください。

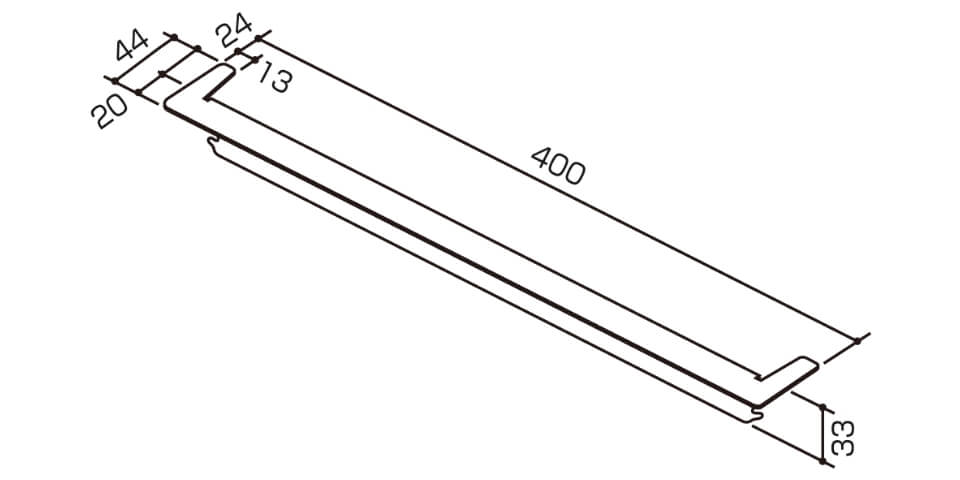

エプロン
（単位：mm）
(丸型用もあります)

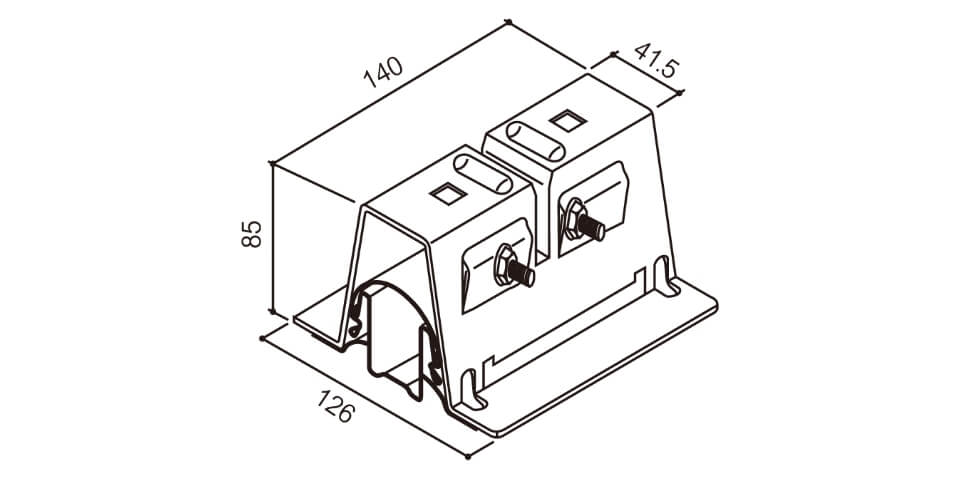

屋根上取付金具
（単位：mm）
溶融亜鉛めっき鋼板 t=3.0 ステンレス t=2.5

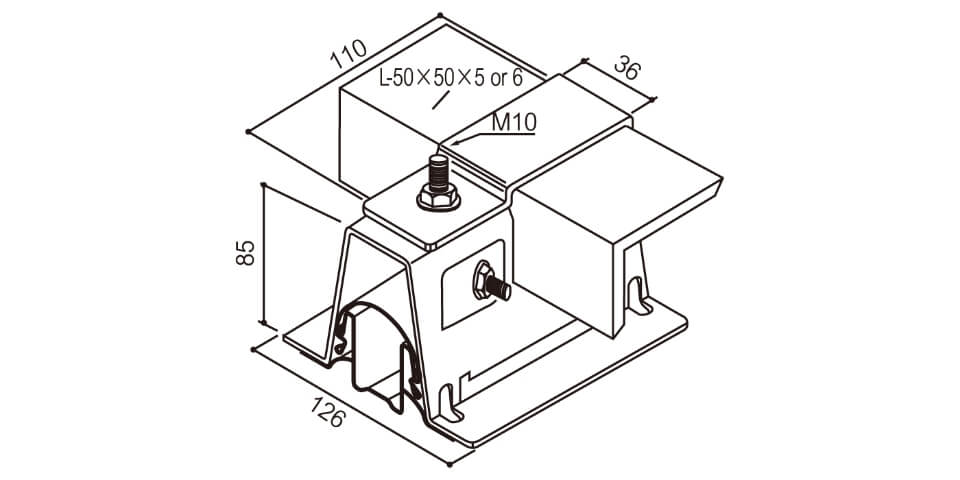

雪止め金具
（単位：mm）
溶融亜鉛めっき鋼板 t=3.0 ステンレス t=2.5
