ヨドルーフエスタ400
大型屋根から小型アーチ屋根まで
あらゆる屋根形状に対応

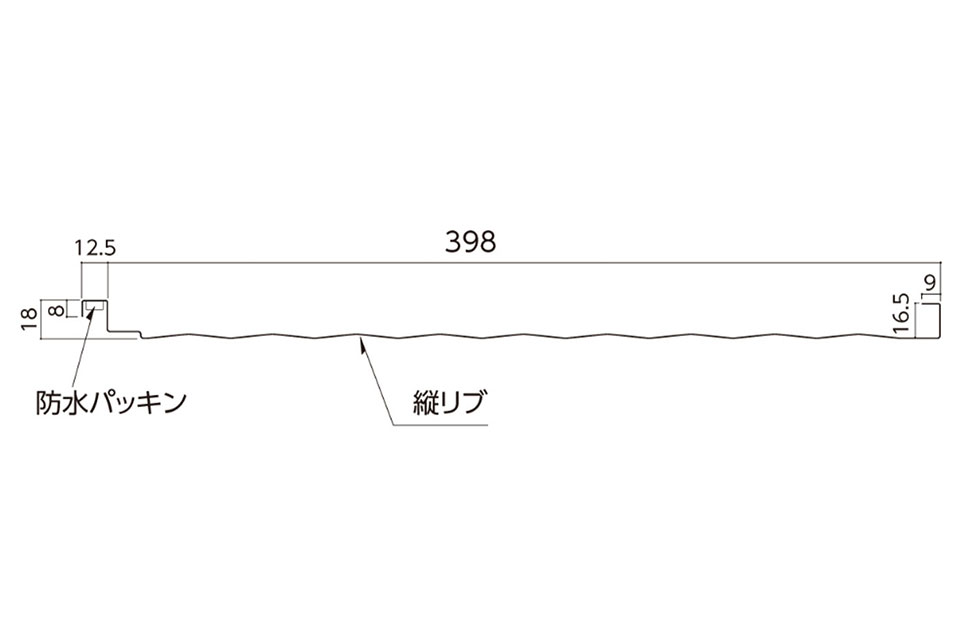

断面形状図
- 原板種類
- 鋼板素材について
- ガルバリウム鋼板
ヨドHyperGLカラー 萠〈きざし〉
ヨドHyperGLカラー カラーGL
ヨドHyperGLカラー EXEエグゼ
ヨドHyperGLカラー タフロン
- 板厚
- 0.4mm ／ 0.5mm ／ 0.6mm
- 認定番号
- 屋根30分耐火FP030RF-1763-2(1)（硬質木片セメント板等18mm以上）
特長・仕様
特長
-
1. 美しい縦リブ形状による意匠性
独自の縦リブ形状意匠が熱伸縮等のひずみを緩和します。
-
2. 半径5mアーチ以上対応
ストレート屋根はもちろん、半径5mの小アーチまで対応します。
※アーチ成型品は別途お問い合わせください。 -
3. 雨の浸入を防ぐ水密性能

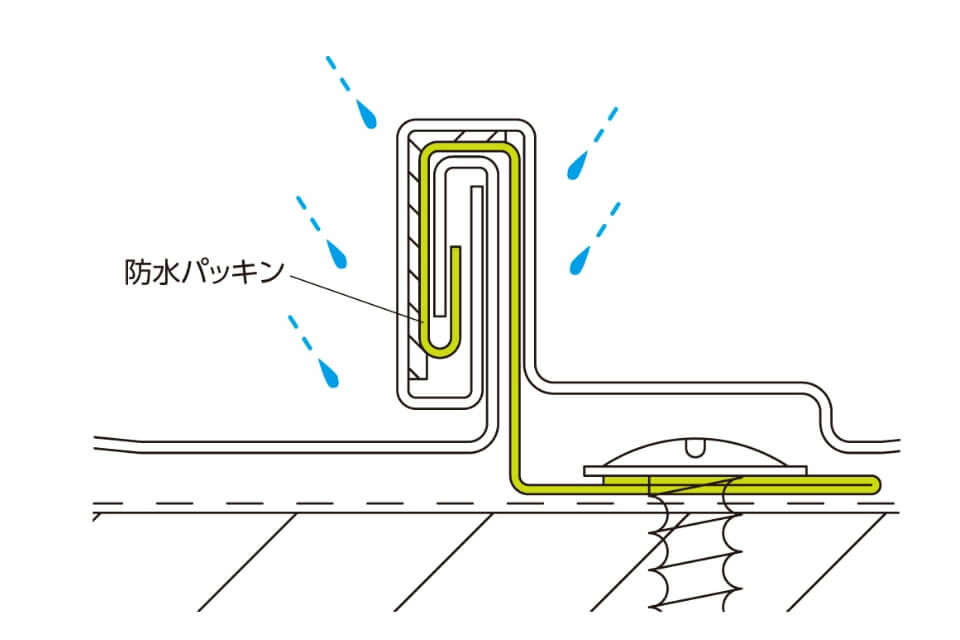

かん合部には防水パッキン入りで優れた水密性を発揮します。
※アーチ成型品の防水パッキンは現地手貼りとなります。
断面形状

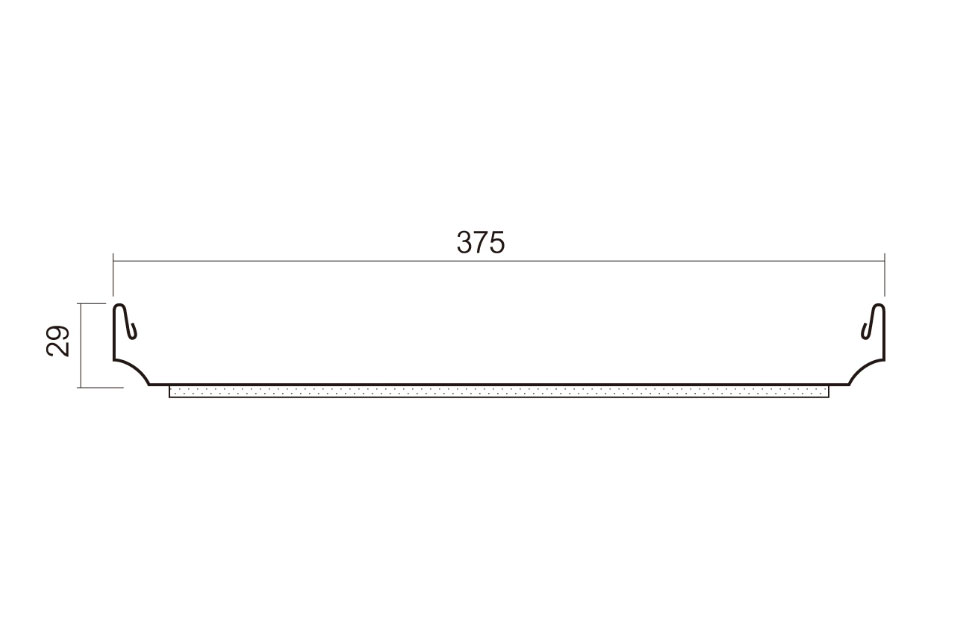

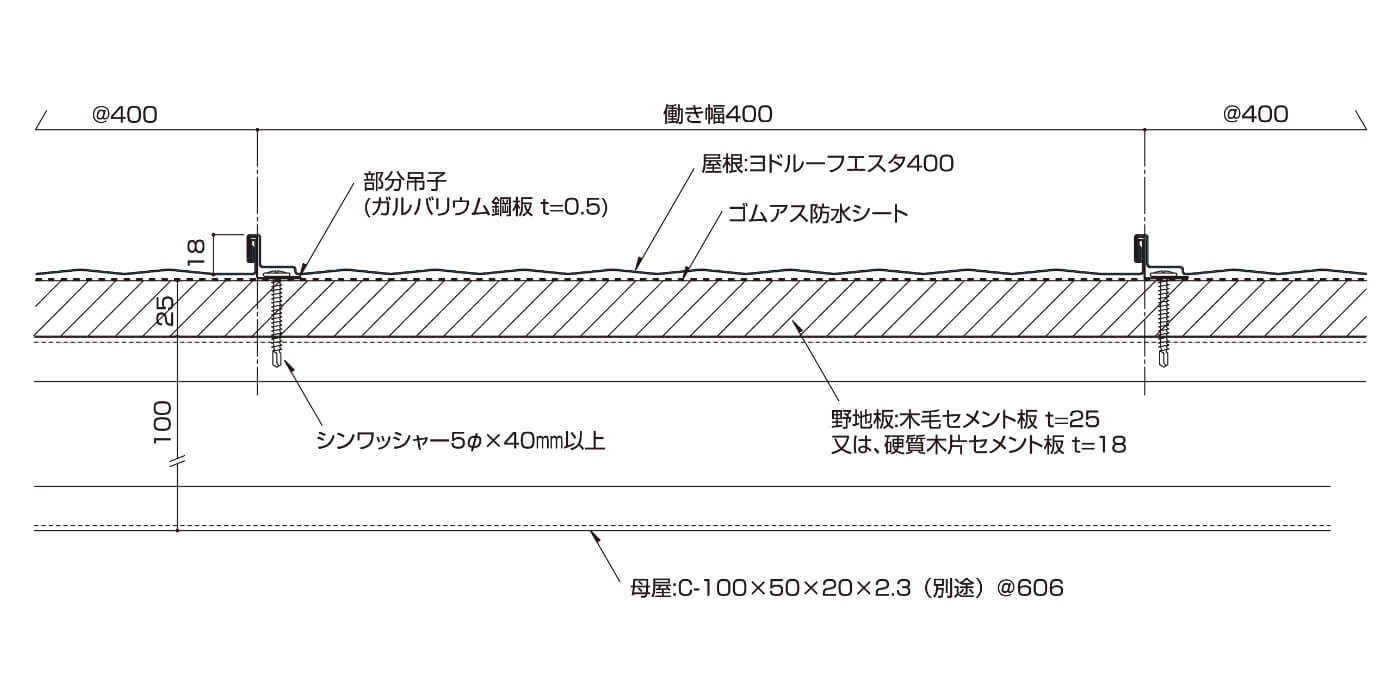

かん合断面図
（単位：mm）
ルーフ本体形状
（単位：mm）
※本体に裏貼り材を貼り付けることはできません。
仕様
本体重量・曲率半径
| 板厚(mm) | 単位重量 W(kg/m2) |
曲率半径 |
|---|---|---|
| 0.4 | 3.94 | 5m以上 |
| 0.5 | 4.84 | |
| 0.6 | 5.73 |
- ・屋根勾配：5/100以上
各種性能
性能試験
| 強度性能(負圧) 許容荷重 |
2,940N/m2(300kgf/m2) 木毛セメント板25mm 母屋ピッチ606mm |
|---|---|
| 水密性 | 平均圧力1,568N/m2(160kgf/m2) 異常なし 木毛セメント板25mm 母屋ピッチ606mm |
| 耐火性 | 屋根30分耐火構造 FP030RF-1763-2(1)(母屋被覆なし) 下地材：硬質木片セメント板18mm以上 |
- ・母屋ピッチ：606mm
(注)積雪地域については、軒先にヒーターを入れる等の地域にあった納めを検討してください。
標準納め図

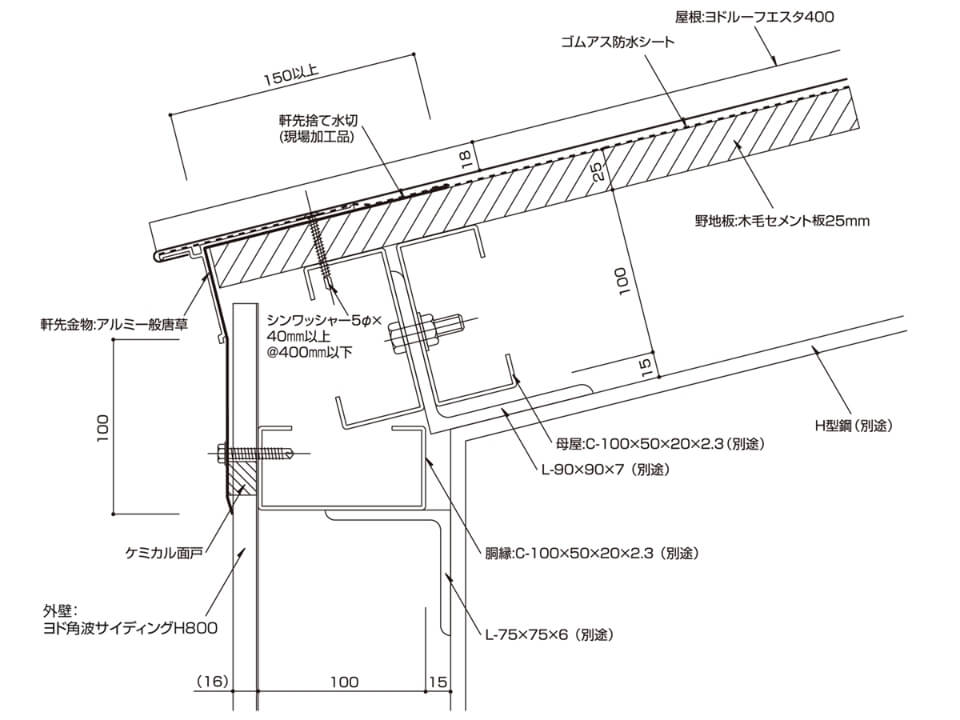

軒先部
（単位：mm）

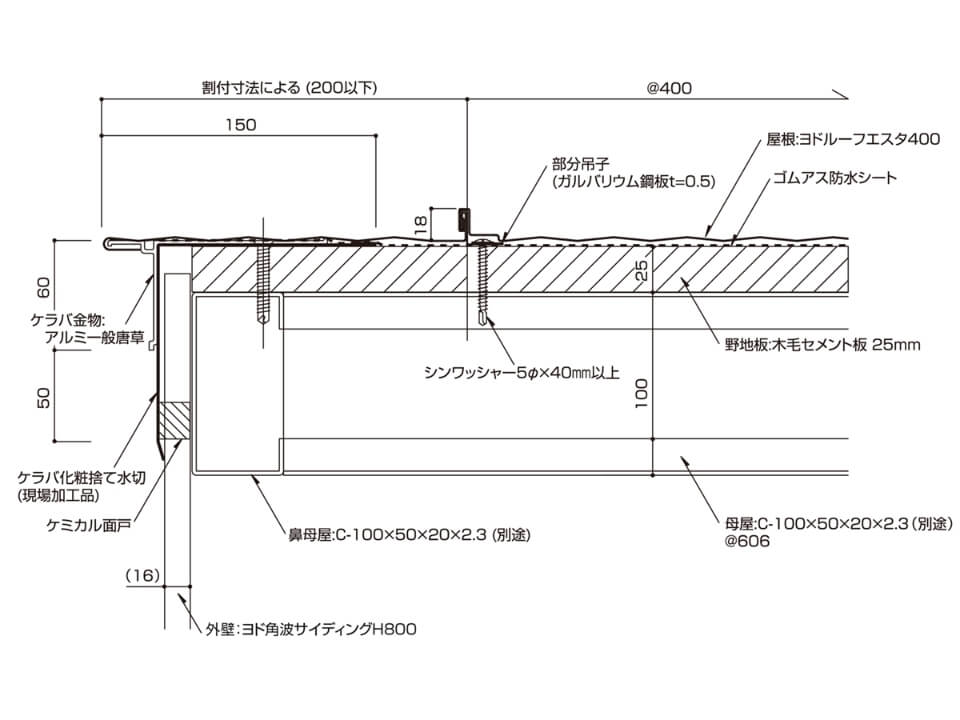

ケラバ部
（単位：mm）
主要標準部品

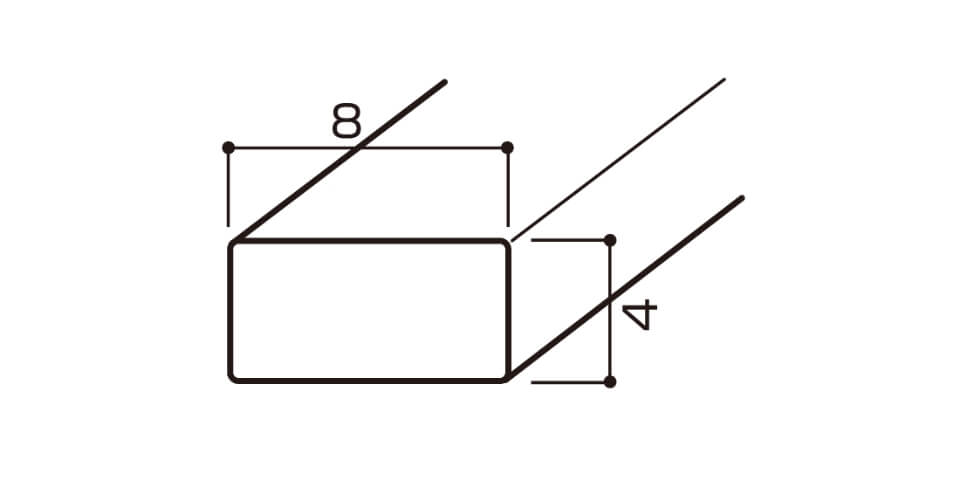

防水パッキン
（単位：mm）
100m/巻

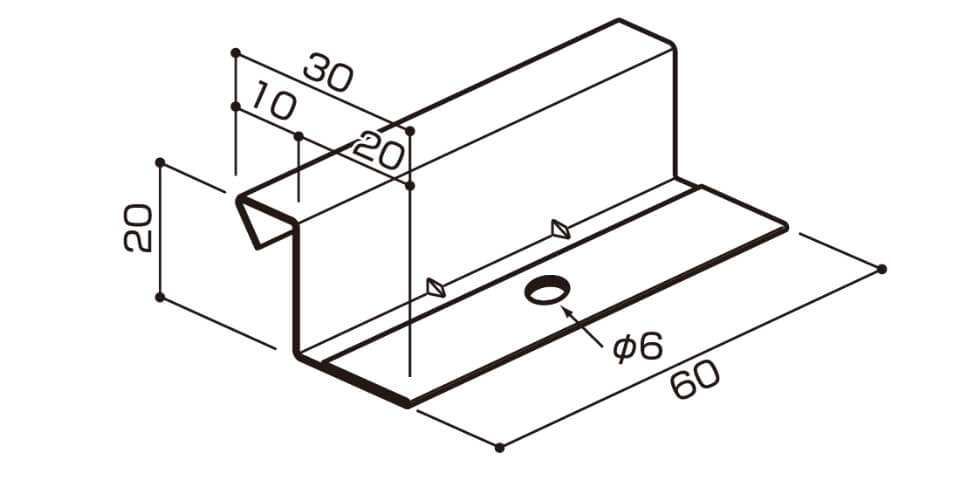

部分吊子
（単位：mm）
ガルバリウム鋼板

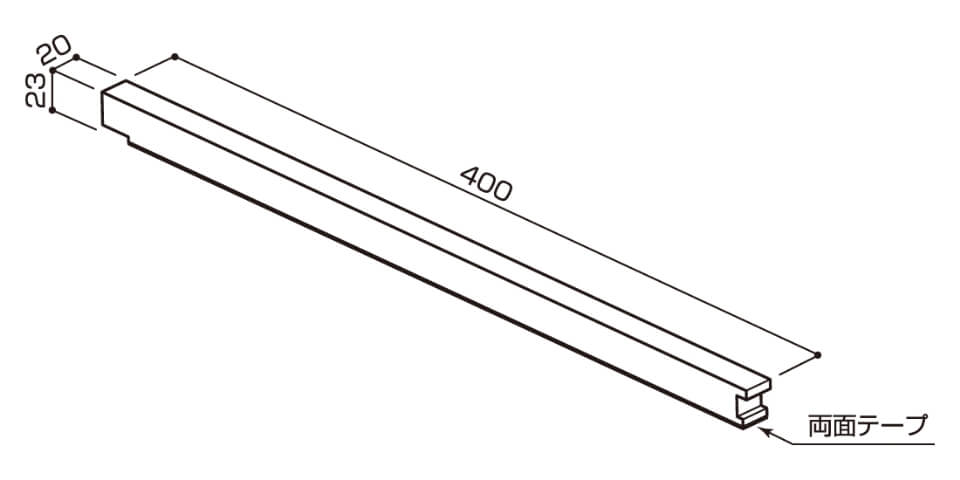

棟パッキン
（単位：mm）
ポリエチレンフォーム

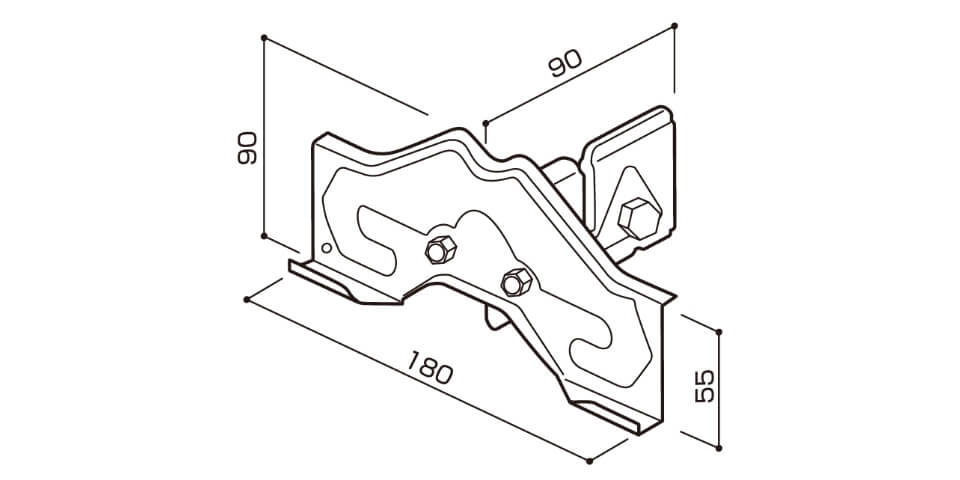

雪止め金具（飾りタイプ）
（単位：mm）
溶融亜鉛めっき鋼板

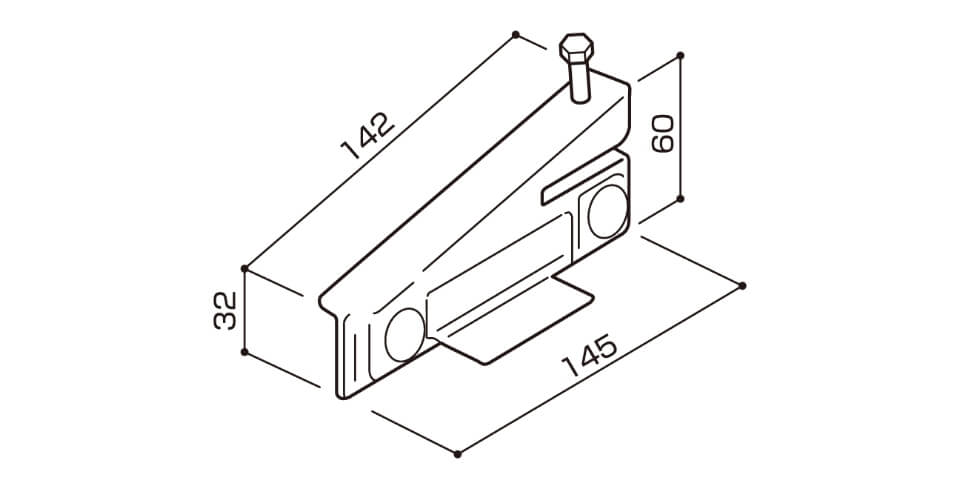

雪止め金具（アングルタイプ）
（単位：mm）
溶融亜鉛めっき鋼板

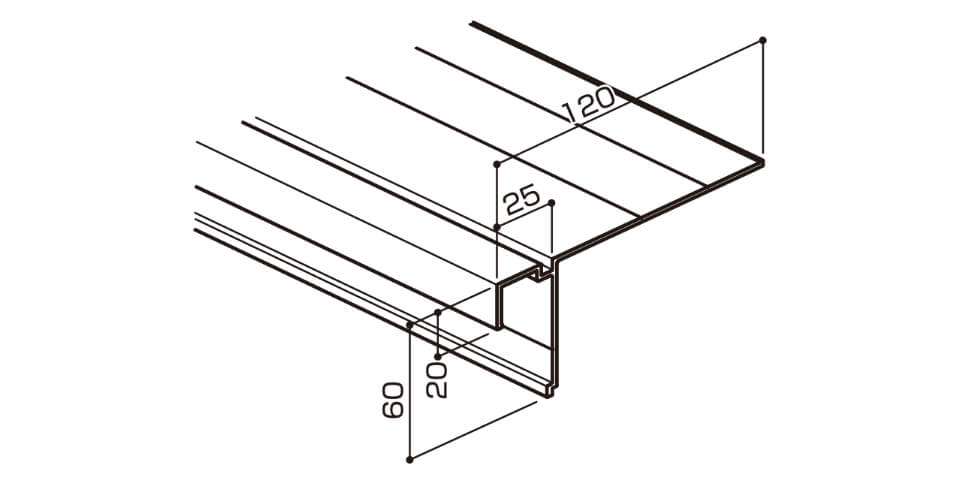

耐風唐草
（単位：mm）
アルミ押出し型材
※曲率半径10m以下の場合は営業所までお問合せください。

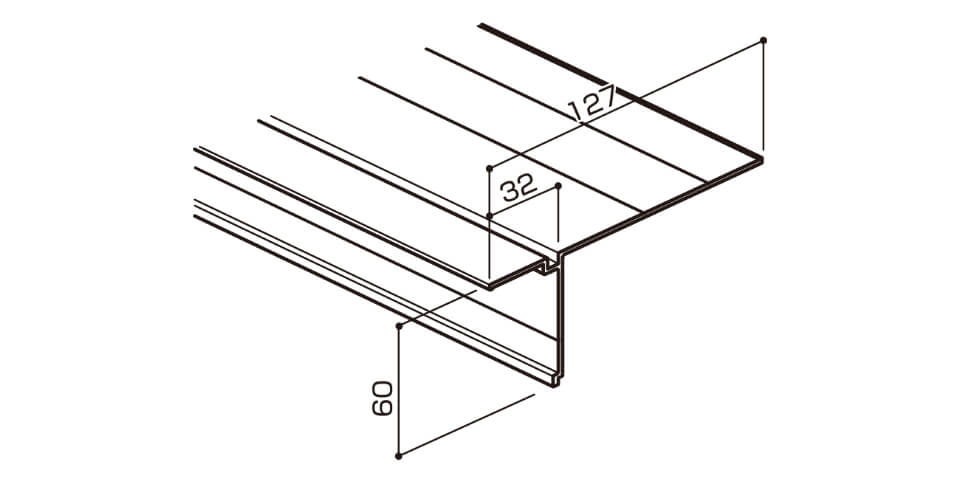

一般唐草
（単位：mm）
アルミ押出し型材 ℓ=4000

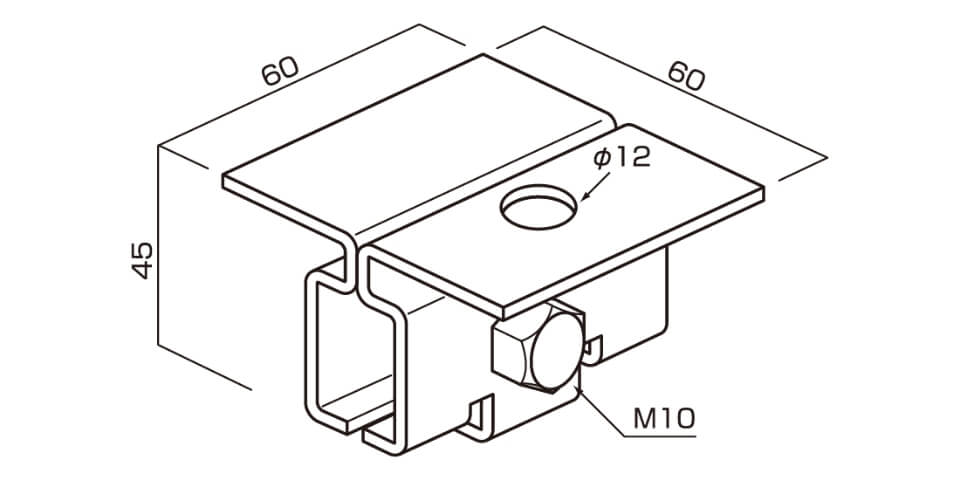

屋根上金具
（単位：mm）
溶融亜鉛めっき鋼板
