屋根材 製品紹介

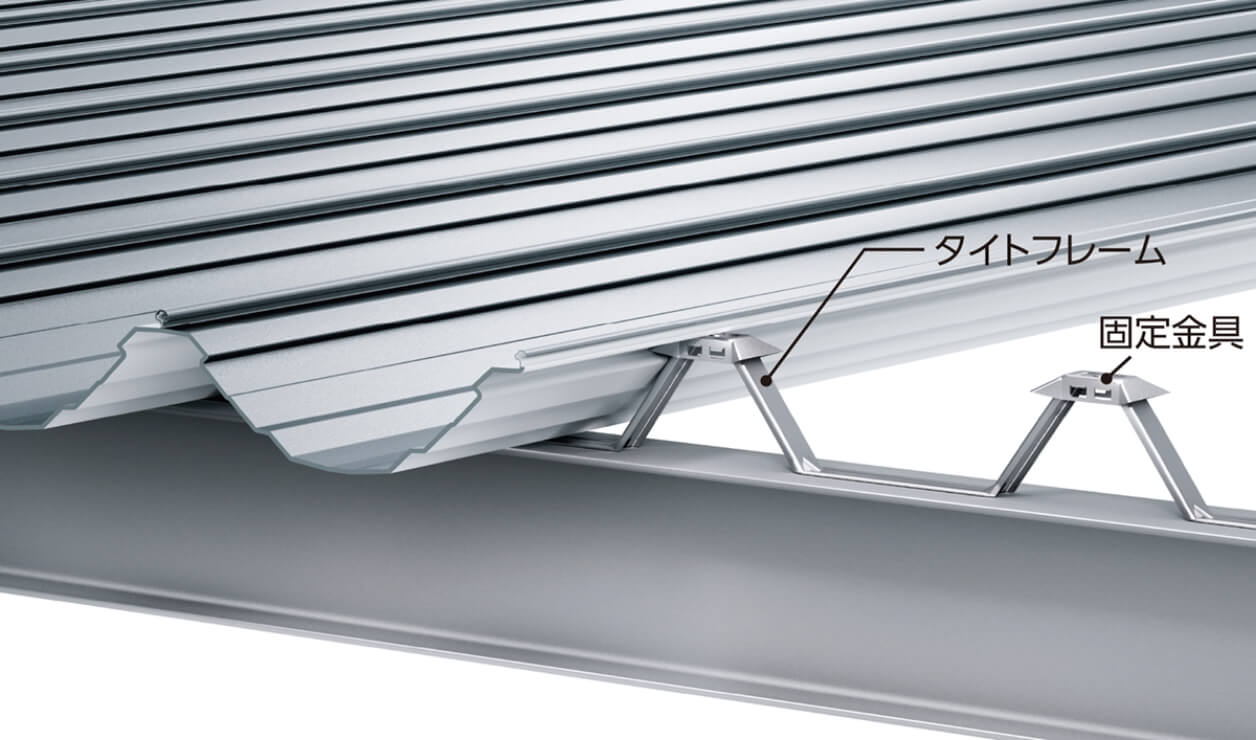

ヨドルーフ157セキュア
「かしめ」と「篏合」で
強風地域でも安心の折板屋根

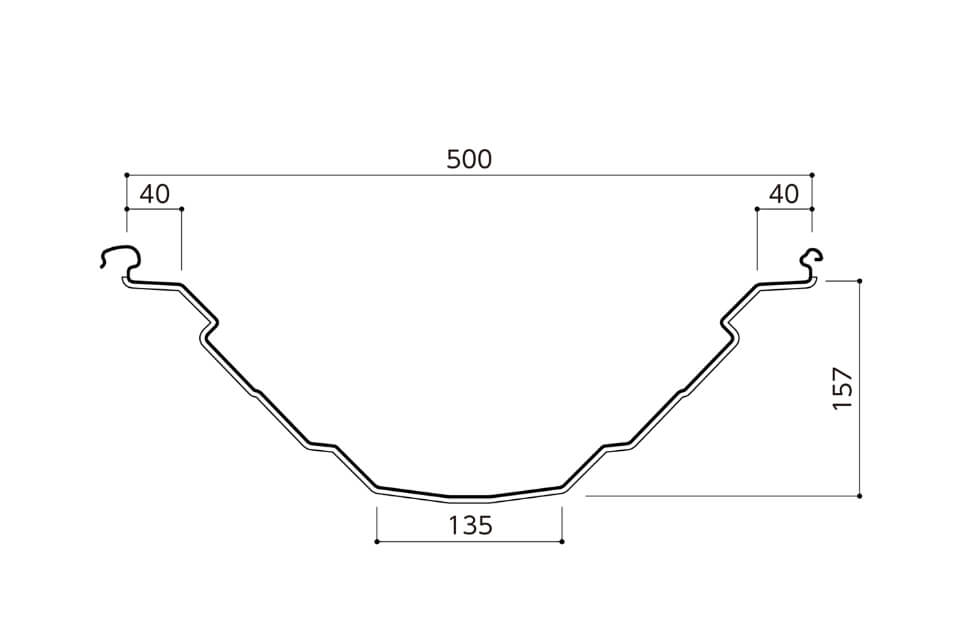

断面形状図
- 原板種類
- 鋼板素材について
- ガルバリウム鋼板
ヨドHyperGLカラー 萠〈きざし〉
ヨドHyperGLカラー カラーGL
ヨドHyperGLカラー EXEエグゼ
ヨドHyperGLカラー タフロン
- 板厚
- （0.6mm）※ ／ 0.8mm ／ 1.0mm
※インシュレーション工法の下葺時のみ
- 認定番号
- 屋根30分耐火FP030RF-2011(無機質系ガラス繊維シート)
屋根30分耐火FP030RF-2017(1)～(4) ※
※裏貼材有無の組み合わせで認定番号末尾の枝番が変わります。
特殊工法
※設計価格のご説明
建物の予算計画・設計積算等に弊社屋根・外壁材を御検討いただく参考資料として、ご利用いただけますよう掲載しております。
小口工事、変形屋根・外壁、急勾配屋根、屋根材壁張り、夜間工事等の特殊工事は、別途単価にてお願いいたします。
特長・仕様
特長
-
1. スタイリッシュで美しいデザイン
-
2. 強風地域でも安心の耐風圧強度
-
3. 梁間隔の広い大型建築物にも最適
※弊社にて強度計算も可能です。最寄りの営業所にお問い合わせください。
-
4. 断熱性にも優れるインシュレーション工法（二重葺）にも対応
施工手順（一般部）

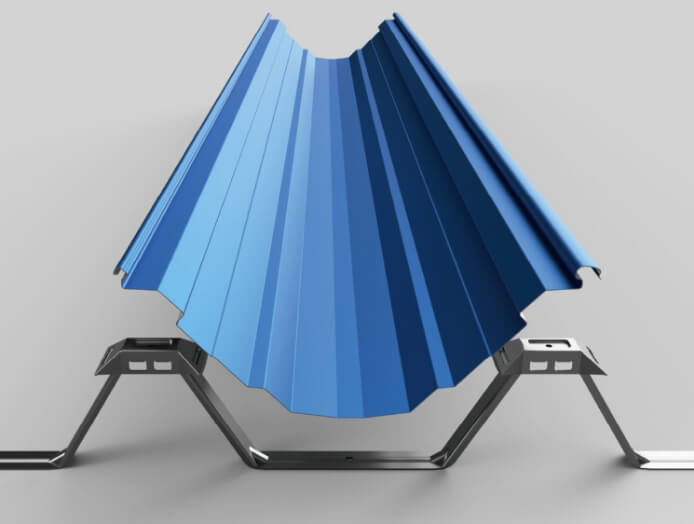

①屋根を置き

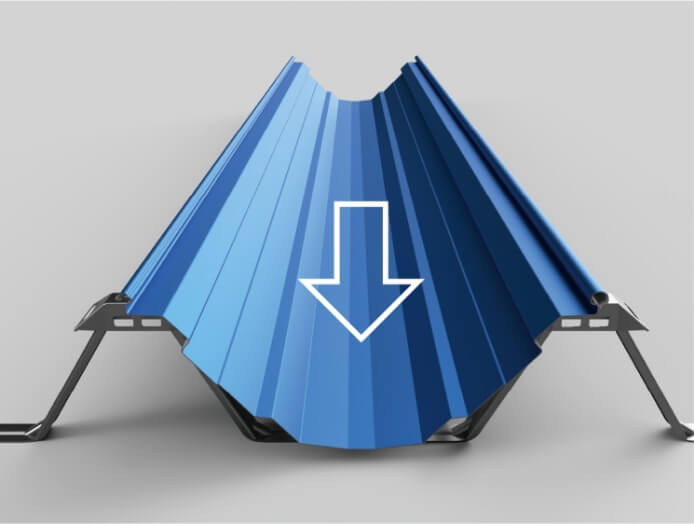

②しっかり踏み込む

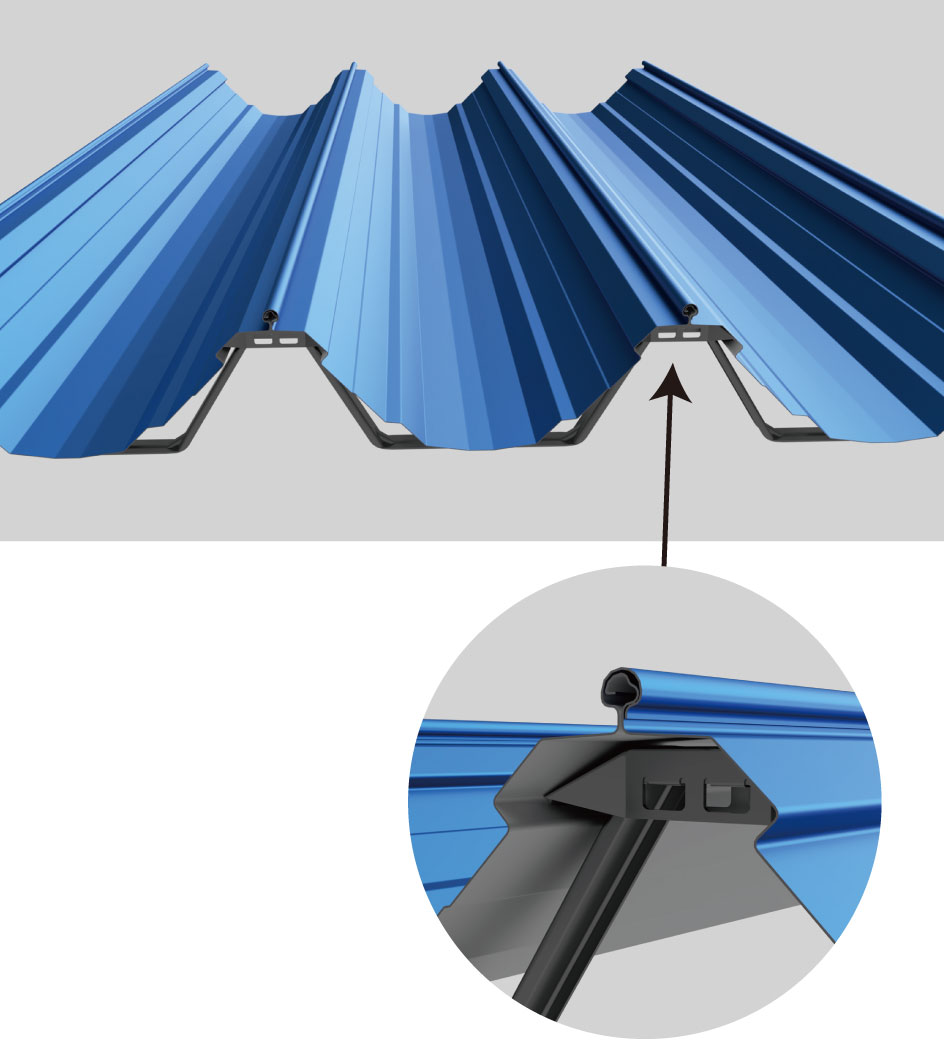

③ハゼを締める（仮締め・本締め）
独自のリボン形状でしっかり固定
仕様
ルーフ本体
（単位：mm）
- 材質
- ヨドHyperGLカラー等（鋼板製）
- 板厚
- 0.8mm・1.0mm
- 裏貼材
- ポリエチレンフォーム 厚4mm
ガラス繊維系 厚5mm

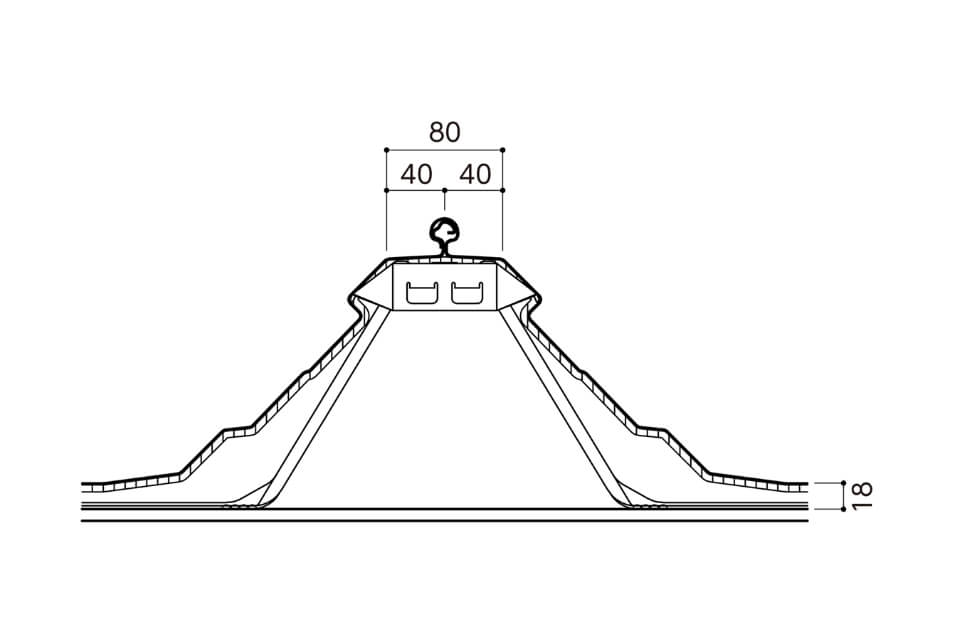

かん合断面図
（単位：mm）

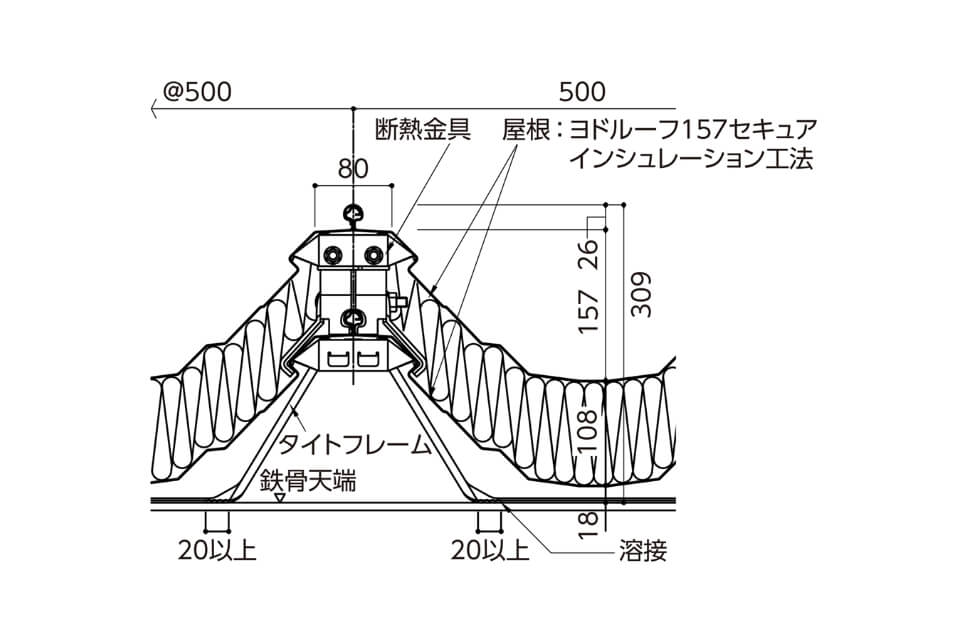

かん合断面図（IS工法）
（単位：mm）
各種性能
断面性能
| 板厚(mm) | 単位重量 | 正圧 | 負圧 | |||
|---|---|---|---|---|---|---|
| W(kg/m) | W(kg/m2) | Ix(cm4/m) | Zx(cm3/m) | Ix(cm4/m) | Zx(cm3/m) | |
| (0.6) | 3.74 | 7.48 | 277.0 | 35.1 | 252.0 | 30.6 |
| 0.8 | 4.94 | 9.88 | 395.0 | 50.1 | 387.0 | 47.1 |
| 1.0 | 6.13 | 12.27 | 510.0 | 64.5 | 503.0 | 61.2 |
- ・断面性能：断面性能はJIS A 6514曲げ耐力試験に基づいて算出した参考値です。
- ・勾配：3/100以上
- ・自然曲率半径：350m以上
※勾配については最寄りの営業所にお問い合わせください。
※（ ）はインシュレーション工法の下葺時のみのご使用をお願いします。
許容梁間

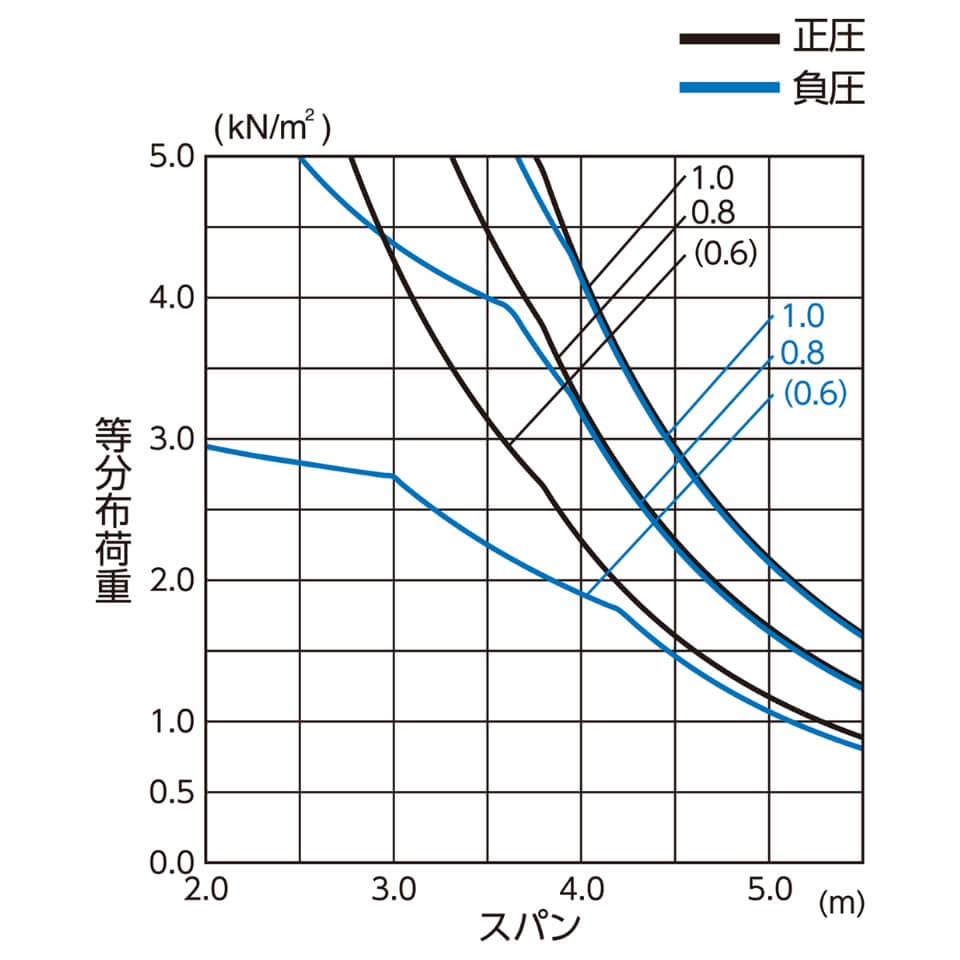

単純梁

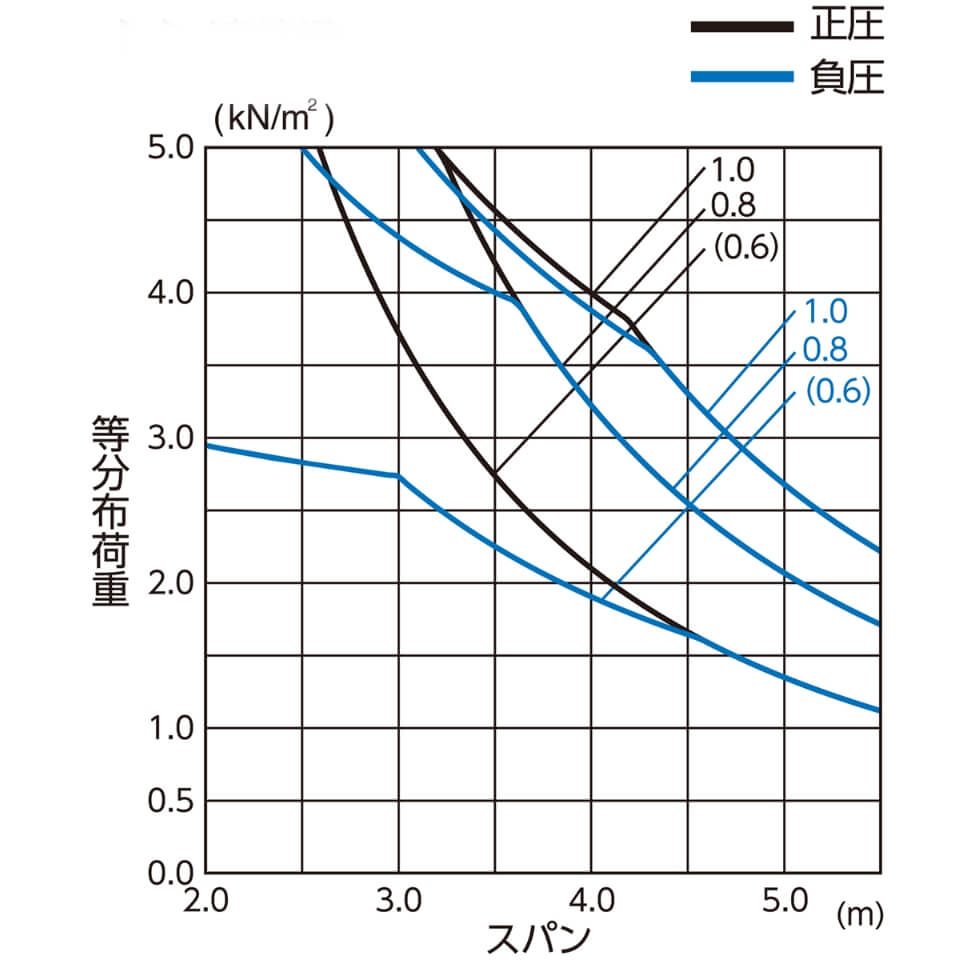

連続梁
（注）
上記の許容梁間隔は、以下の検討を考慮したグラフです。
① 断面性能による曲げ、たわみの検討
② 動風圧試験による検討
③ 接合部耐力による検討 (標準タイトフレーム)
インシュレーション工法などその他接合部材を用いた許容梁間隔については、最寄りの営業所にお問い合わせください。
多雪地・強風地域でのご使用には設計荷重を十分にご考慮ください。
（注） 軒出のはね出し寸法は山高の５倍以内で検討ください。山高の５倍以上の軒出を検討される場合には最寄の営業所にお問い合わせください。
（注） 耐火認定上の許容梁間は最寄りの営業所にお問い合わせください。
耐火性能
■屋根30分耐火構造認定
通常工法
| 認定番号 | FP030RF-2011 |
|---|---|
| 葺材 | 0.8～1.0mm |
| 裏貼り材 | 無機質系ガラス繊維シート5mm |
インシュレーション工法
| 認定番号 | FP030RF-2017(1)～(4)※ | |
|---|---|---|
| 葺材 | 上葺材 | 0.8～1.0mm |
| 下葺材 | 0.8～1.0mm | |
| 断熱材 | グラスウール 10kg/m3 100mm | |
| 裏貼り材 | 上葺材 | なし又はあり(各種裏貼材) |
| 下葺材 | なし又はあり(各種裏貼材) | |
※裏貼材有無の組み合わせで認定番号末尾の枝番が変わります。
音鳴り低減仕様（インシュレーション工法用）
▶音鳴り低減仕様について詳しくはこちら
音鳴り低減仕様は、金属折板の熱伸縮に起因する、音鳴り現象を低減させる仕様になります。
音の発生源や伝達経路に、従来のハゼ折板で実績のある対策を施す事で室内騒音環境を抑える効果があります。

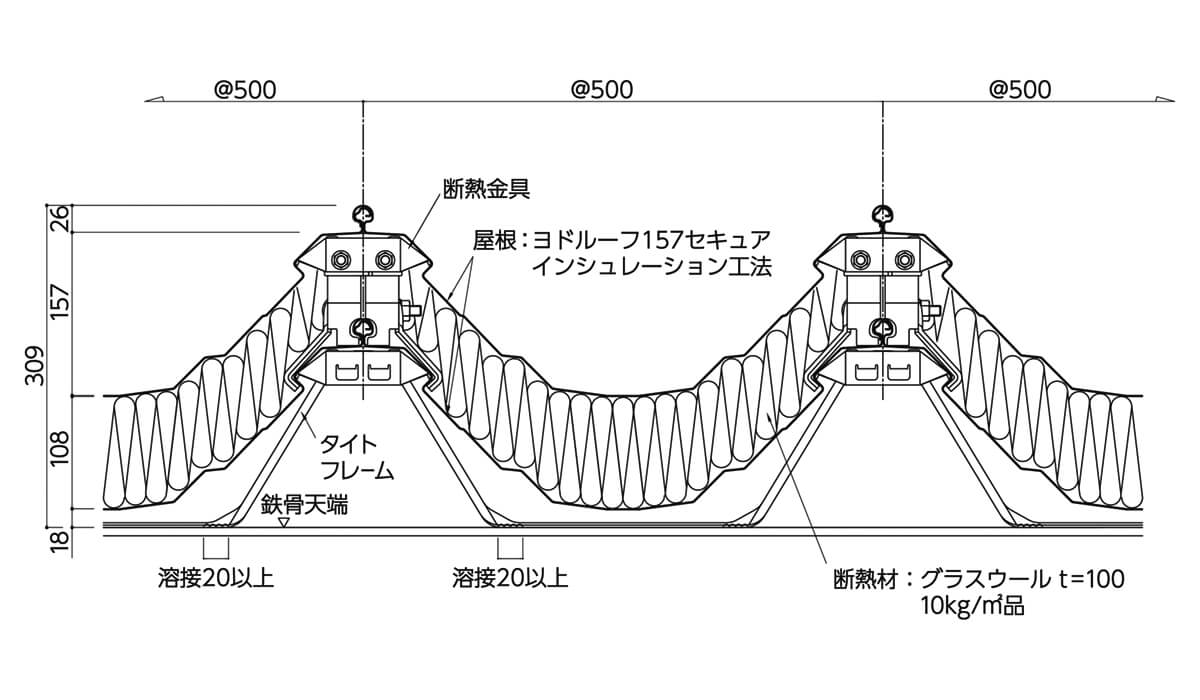

断面イメージ
（単位：mm）

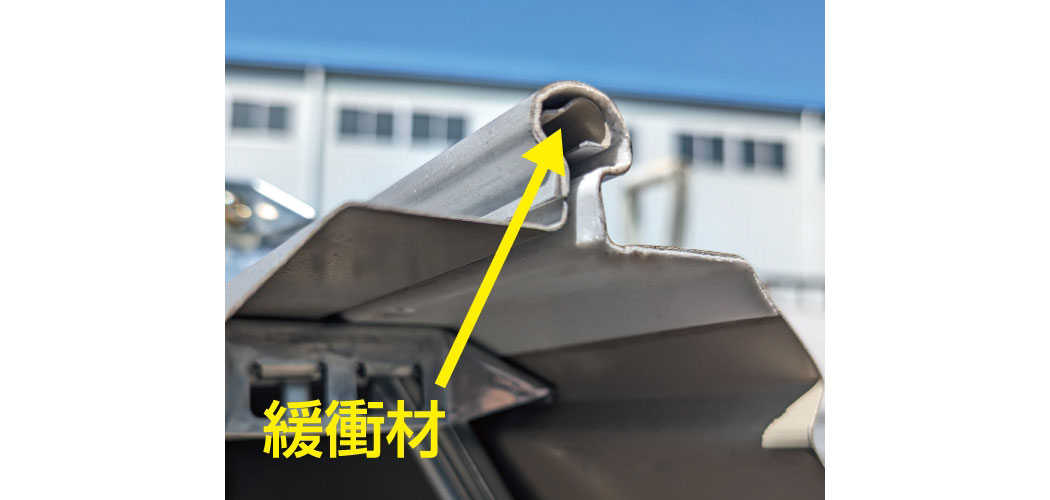

対策①：ハゼ部の緩衝材
摩擦の発生する大ハゼと小ハゼの間に、専用の緩衝材を設けることで、摩擦音の発生を抑制します。

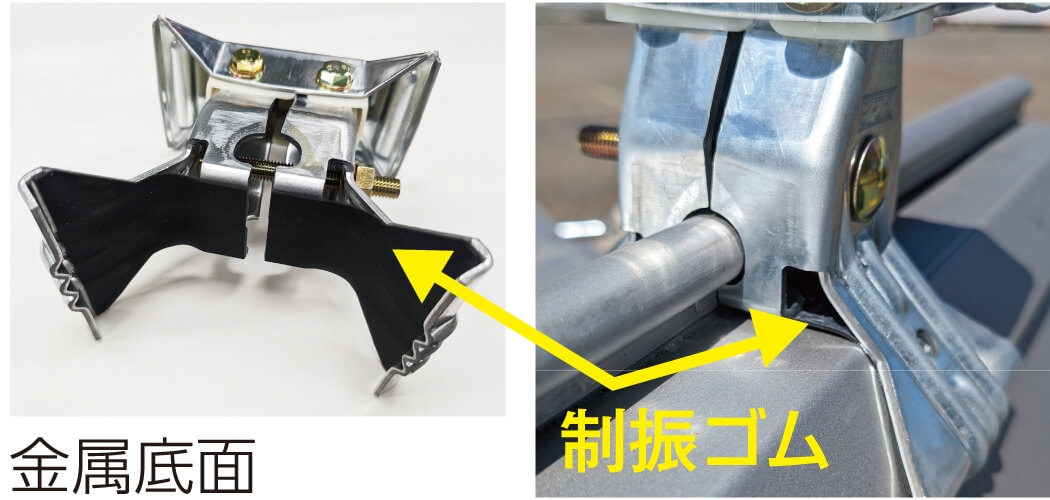

対策②：制振ゴム
金具の底面に貼り付けられた防振ゴムが、室内への騒音の伝達を低減します。
標準納め図

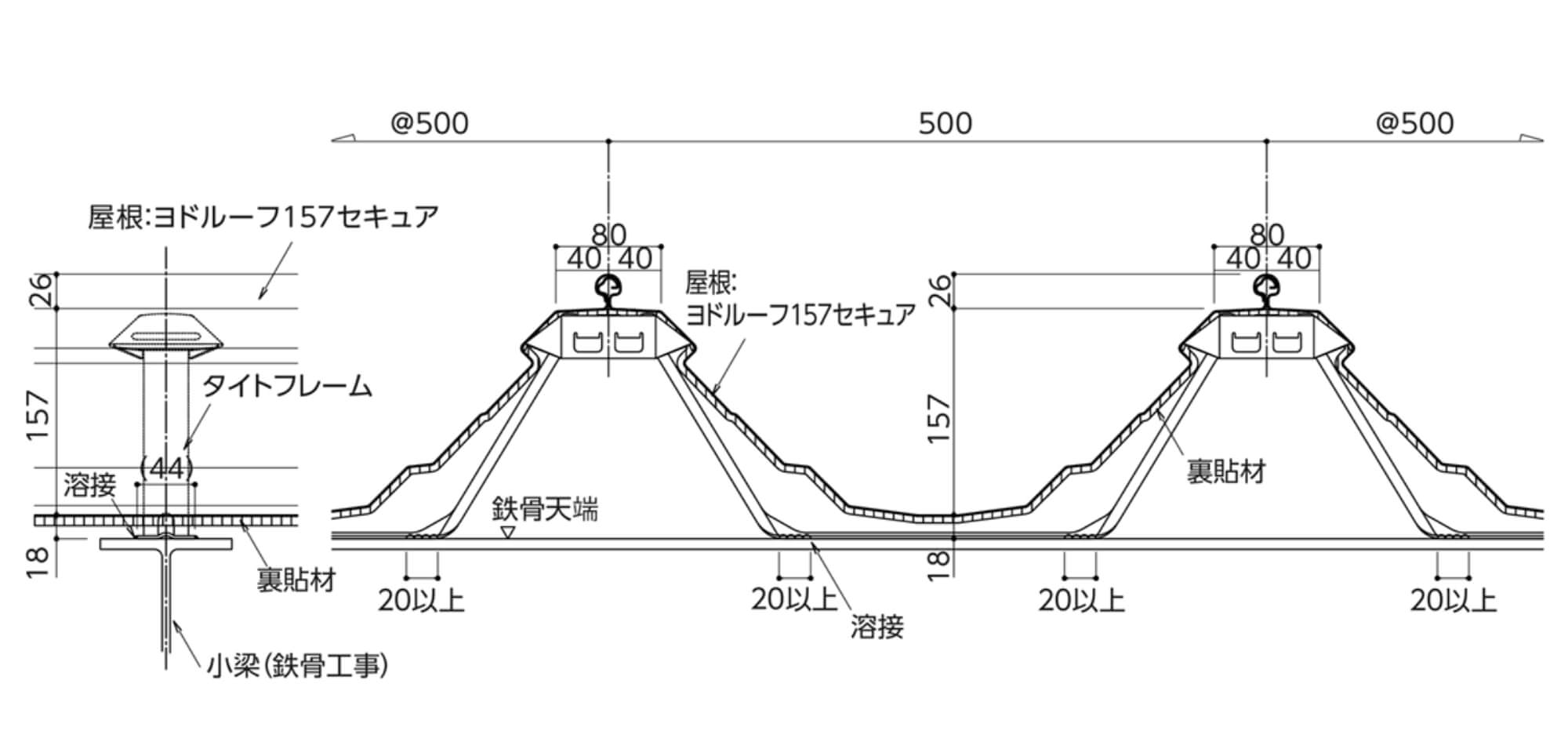

一般部
（単位：mm）

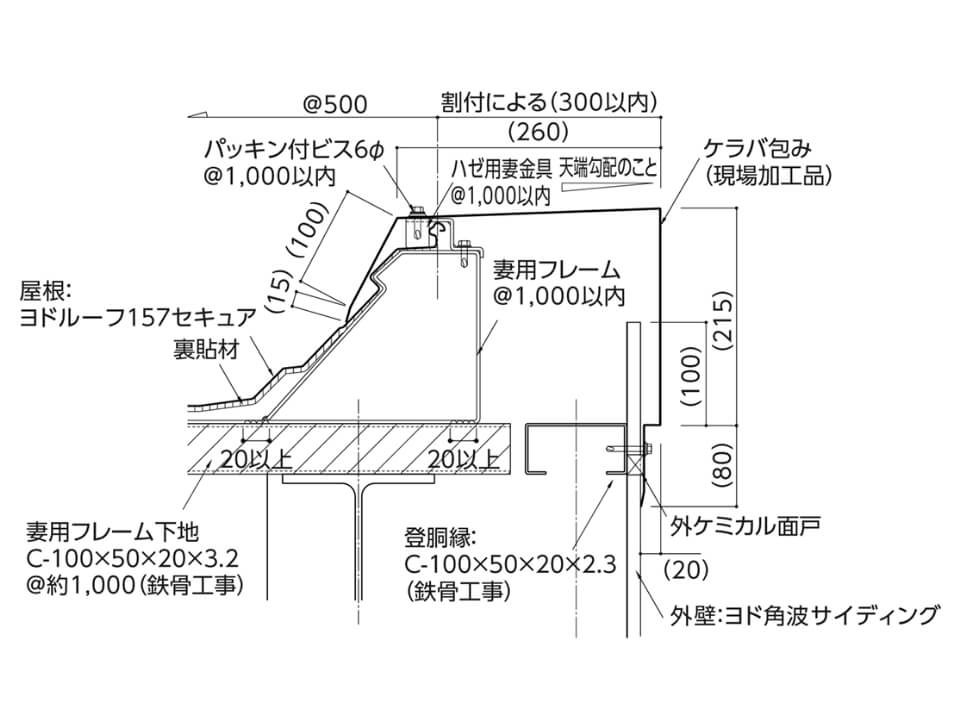

ケラバ
（単位：mm）
※（ ）内寸法は設計による。
主要標準部品

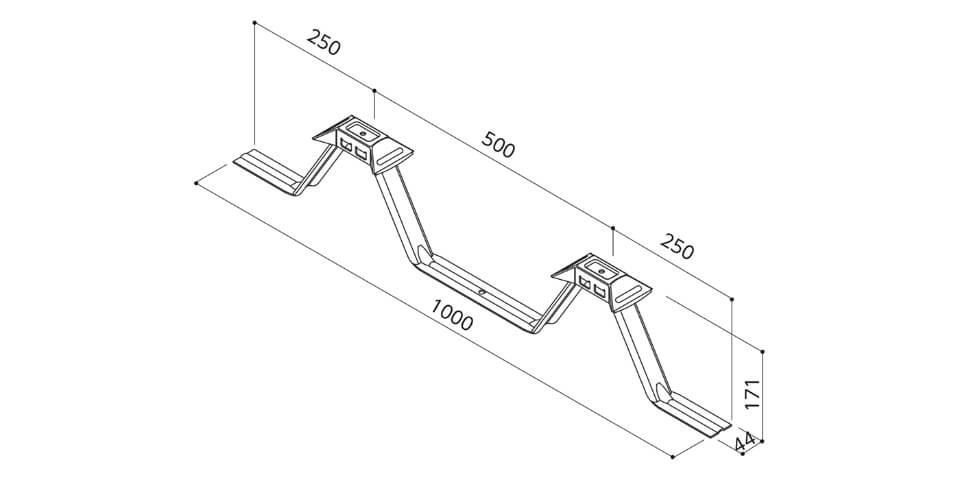

タイトフレーム
（単位：mm）

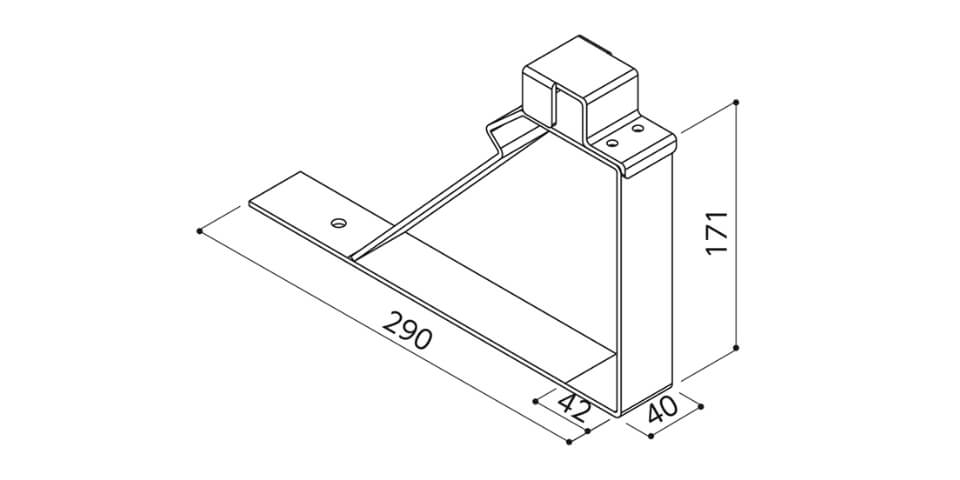

妻用フレーム
（単位：mm）
※ハゼ用妻金具別途ご発注ください。

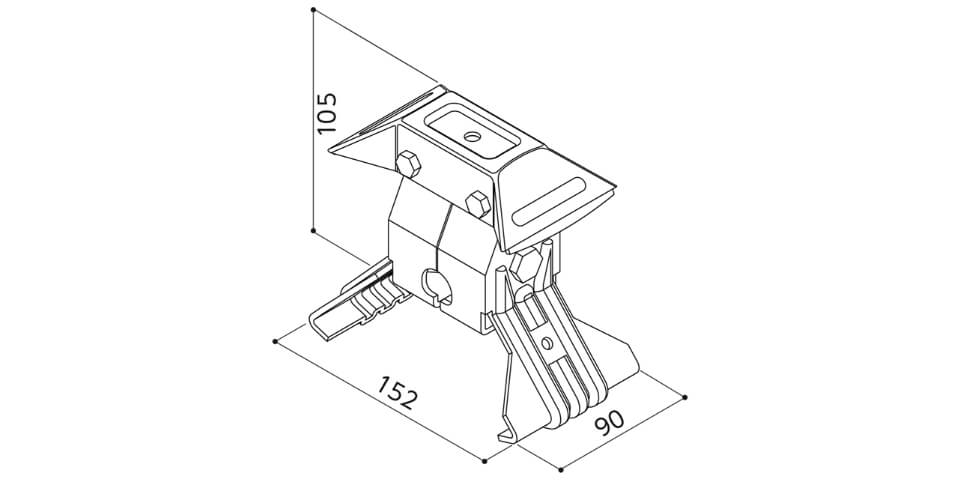

断熱金具
（単位：mm）

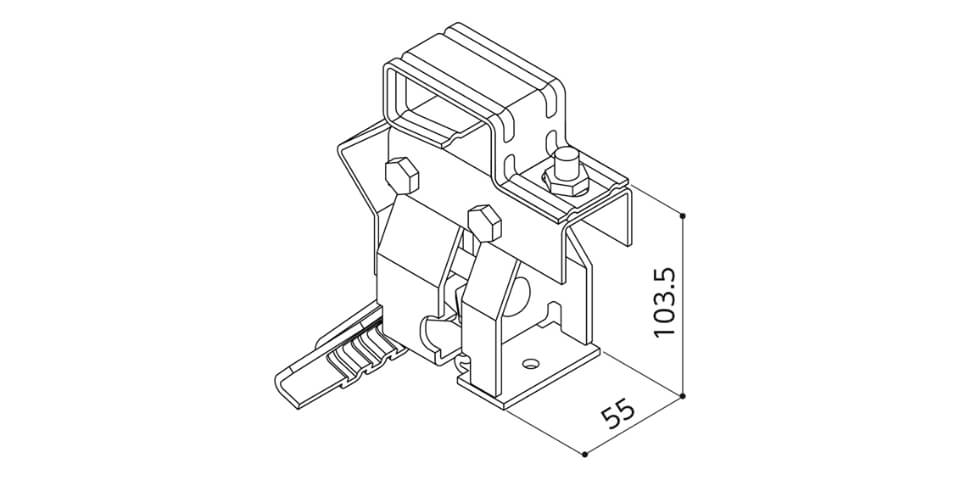

妻用断熱金具
（単位：mm）

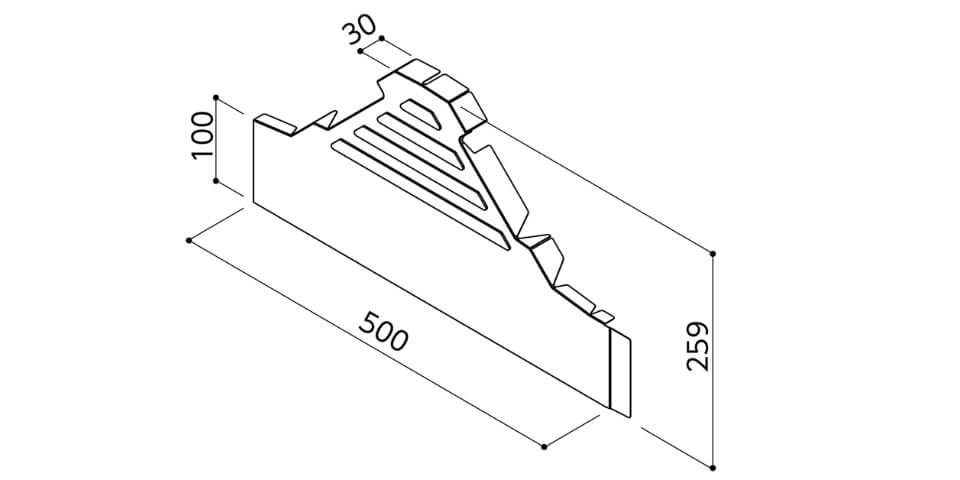

軒先見切面戸
（単位：mm）

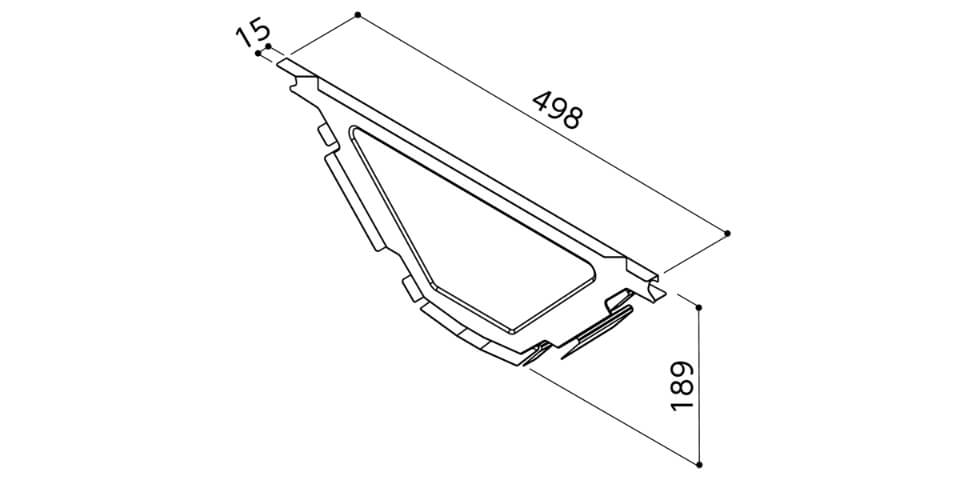

水上面戸
（単位：mm）

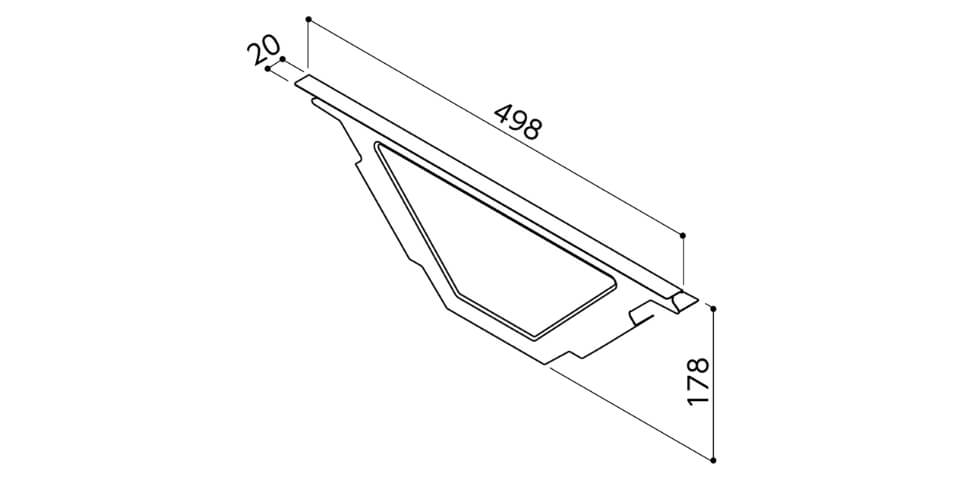

エプロン
（単位：mm）
