壁材・パネル
ヨド角波サイディング
工場・倉庫・店舗等に
採用実績豊富な低コストの鋼板製外装材
| 張り方向 |
|---|
| 縦張：ヨド角波サイディングH800/800/700/720 |
| 縦張横張兼用：ヨド角波サイディング800N |
| ※800Nの横張はⅡ型(リブ有)・板厚0.6mmのみ |
■製品仕様
| 表面材 | ヨドHyperGLカラー萠＜きざし＞ | 0.4/0.5/0.6mm |
|---|---|---|
| ヨドHyperGLカラーカラーGL | 0.4/0.5/0.6mm | |
| ヨドHyperGLカラーカラースーパーバリア | 0.4/0.5/0.6mm | |
| ヨドHyperGLカラーカラーEXEエグゼ | 0.4/0.5/0.6mm | |
| ヨドHyperGLカラーカラータフロン | 0.4/0.5/0.6mm | |
| カラーガルバリウム鋼板 | 0.4/0.5/0.6mm | |
| 芯材 | - | |
| 裏面材 | カラーガルバリウム鋼板(サービスコート) | |
| 働き幅(mm) | 700～800 | |
| 厚み(mm) | 13～25 | |
| 張り方向 |
|---|
| 横張 |
■製品仕様
| 表面材 | ヨドHyperGLカラー萠＜きざし＞ | 0.8mm |
|---|---|---|
| ヨドHyperGLカラーカラーGL | 0.8mm | |
| ヨドHyperGLカラーカラースーパーバリア | 0.8mm | |
| ヨドHyperGLカラーカラーEXEエグゼ | 0.8mm | |
| ヨドHyperGLカラーカラータフロン | 0.8mm | |
| カラーガルバリウム鋼板 | 0.8mm | |
| 芯材 | - | |
| 裏面材 | カラーガルバリウム鋼板(サービスコート) | |
| 働き幅(mm) | 600 | |
| 厚み(mm) | 45 | |
ラインナップ
| 品名 | 断面形状 | 働き幅 | |
|---|---|---|---|
ヨド角波サイディングH800
|
|
|
800mm |
ヨド角波サイディング800
|
|
|
800mm |
ヨド角波サイディング800N
|
|
|
800mm |
| ヨド角波サイディング700 |
|
700mm | |
| ヨド角波サイディング720 |
|
720mm | |
| ヨド横張サイディング600ワイド |
|
600mm | |
ヨド角波サイディング800/800N
経済性と性能のバランスに優れた外装材
角波サイディングの中で最大の働き幅で経済性が抜群
特長
1 働き幅800mmで経済的
働き幅800mmは市販の角波サイディングの中で最大で、最も経済性が追及されています。
2 建屋全体に使える高強度
強度面にもすぐれており建屋全体のデザインに適した形状(Ⅰ型・Ⅱ型)が選択可能です。
製品仕様
仕様
| 板厚 | 単位重量 | 型式 | 形状 | |
|---|---|---|---|---|
| wkg/m | wkg/m2 | 働き幅 | ||
| 0.4mm | 3.05 | 3.82 | 800 800N |
800mm |
| 0.5mm | 3.77 | 4.71 | ||
| 0.6mm | 4.49 | 5.61 | ||
- ●胴縁間隔は606～910mmが適当です。
- ●長さはご相談ください。
不燃材料
| 認定番号 | NM-8697 |
|---|
形状

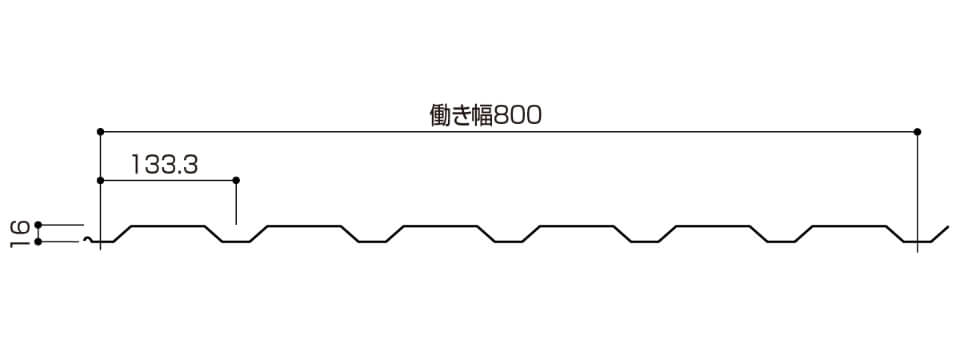

■800-Ⅰ型
■800-Ⅱ型(リブ有)

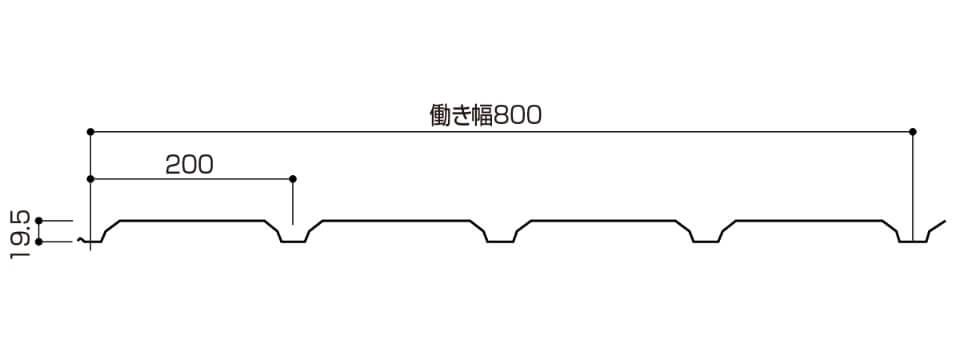

■800N-Ⅰ型
■800N-Ⅱ型(リブ有)
※サイディング800N型を横張りに使う場合、縦胴縁が必要です。美しい仕上がりのためには下地の縦胴縁の不陸に注意してください。板厚は0.6mmでⅡ型をご使用願います。
この製品を採用した施工例写真
ヨド角波サイディング700/720
ムダを削ぎ落してシンプルに美しく
特長
1 シンプルで上質なデザイン性
製品仕様
仕様
| 板厚 | 単位重量 | 型式 | |
|---|---|---|---|
| wkg/m | wkg/m2 | ||
| (0.4mm) | 3.05 | 4.36(4.24) | 700 |
| 0.5mm | 3.77 | 5.39(5.24) | 720 |
| 0.6mm | 4.49 | 6.41(―) | 700/720 |
- ※( )内の数値は720型の単位重量です。
- ※板厚の( )書きは営業所にお問い合わせください。
- ●胴縁間隔は606～910mmが適当です。
- ●長さはご相談ください。
不燃材料
| 認定番号 | NM-8697 |
|---|
形状

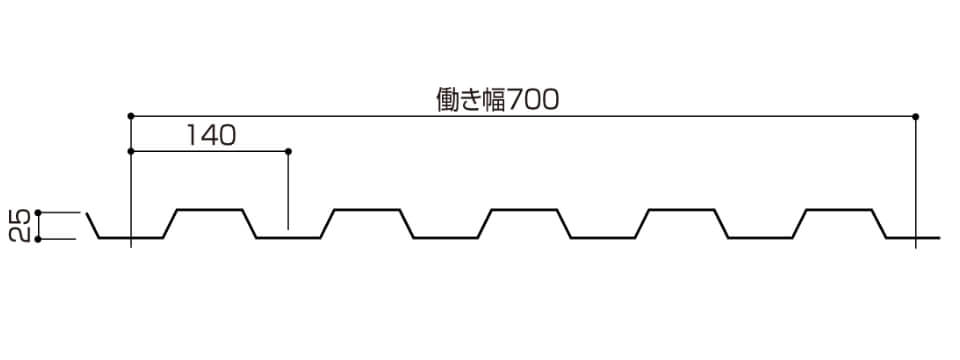

■700型

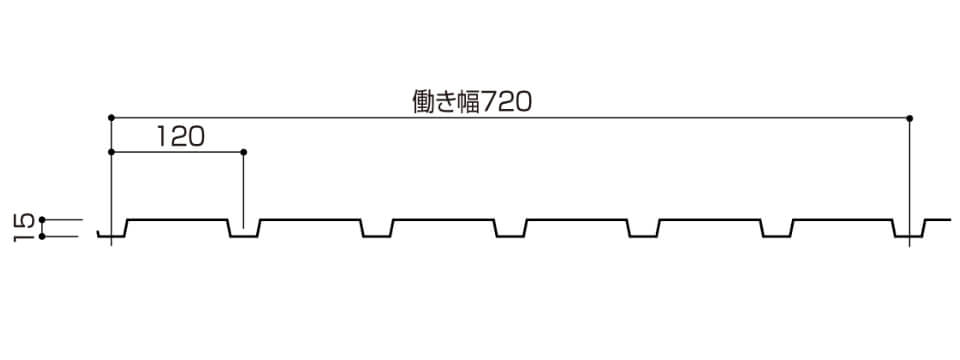

■720型
この製品を採用した施工例写真
ヨド横張サイディング600ワイド
高いグレード感をもたらすワイドな鋼板外装材
設計価格
※設計価格のご説明
建物の予算計画・設計積算等に弊社屋根・外壁材を御検討いただく参考資料として、ご利用いただけますよう掲載しております。
小口工事、変形屋根・外壁、急勾配屋根、屋根材壁張り、夜間工事等の特殊工事は、別途単価にてお願いいたします。
特長
1 横ラインが映えるデザイン性
2 つなぎが選べる意匠性
製品仕様
仕様
| 板厚 | 単位重量 | 形状 | |
|---|---|---|---|
| wkg/m | wkg/m2 | 働き幅 | |
| 0.8mm | 4.94 | 8.23 | 600mm |
- ●長さ=12mまで(施工上8mまでが適当です)
不燃材料
| 認定番号 | NM-8697 |
|---|
形状

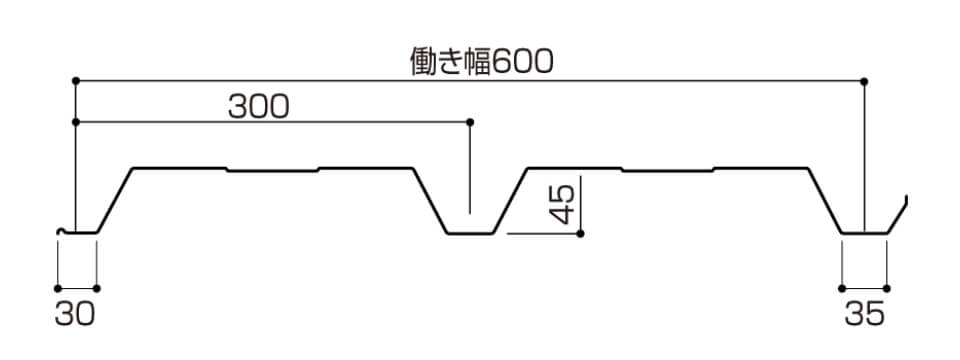

■600ワイド
標準部品
※カラー：すべて本体と同色仕上げです

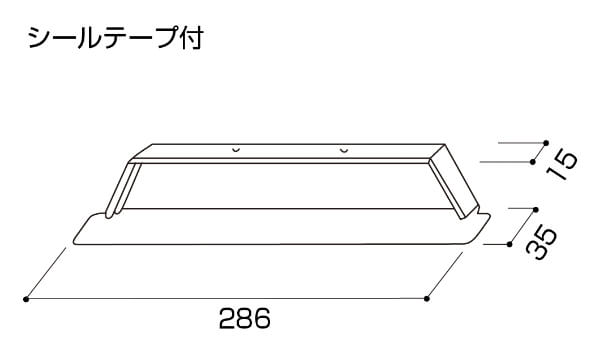

防水面戸
（単位：mm）

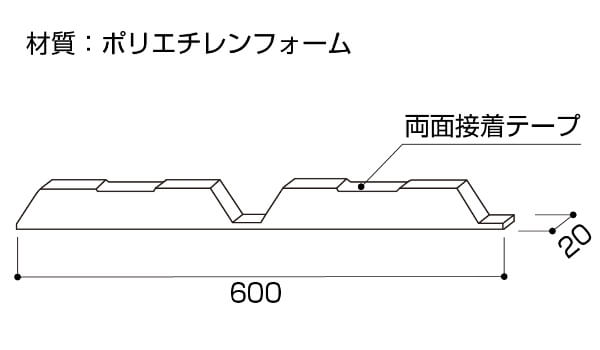

ケミカル面戸
（単位：mm）

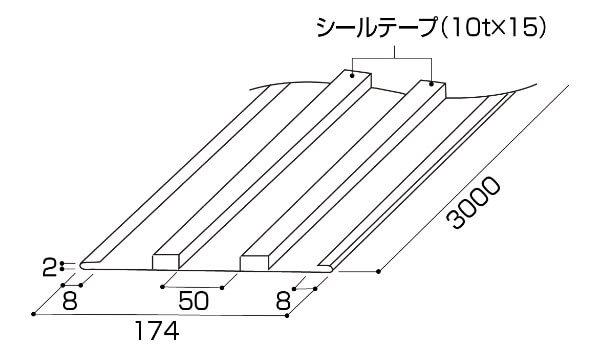

接続水切
（単位：mm）

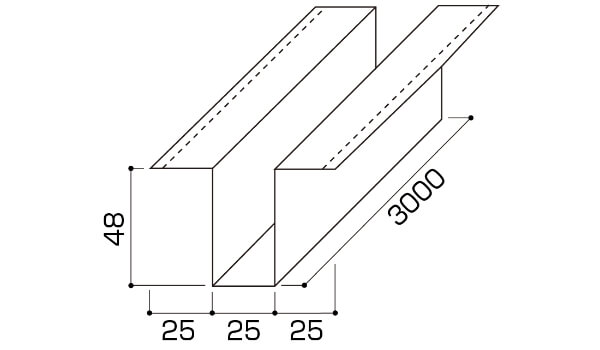

接続キャップ
（単位：mm）

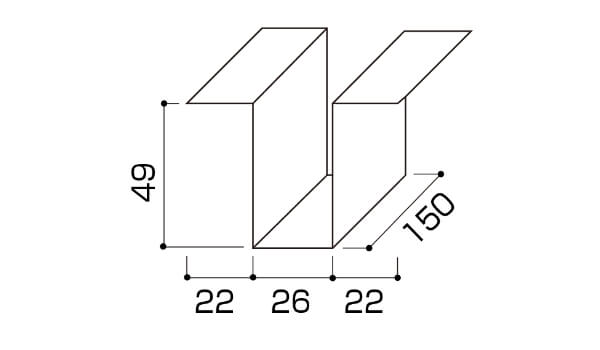

接続キャップジョイント
（単位：mm）

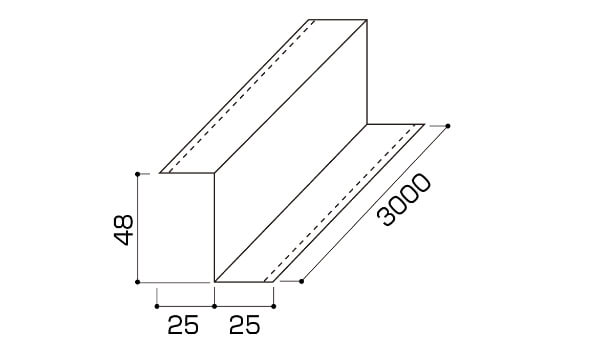

コーナーキャップ
（単位：mm）

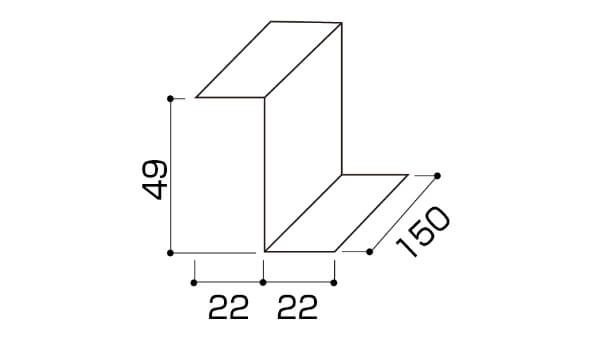

コーナーキャップジョイント
（単位：mm）
標準納め図(ジョイント部)
●縦胴縁の間隔は900~1,200ｍｍが適当です。

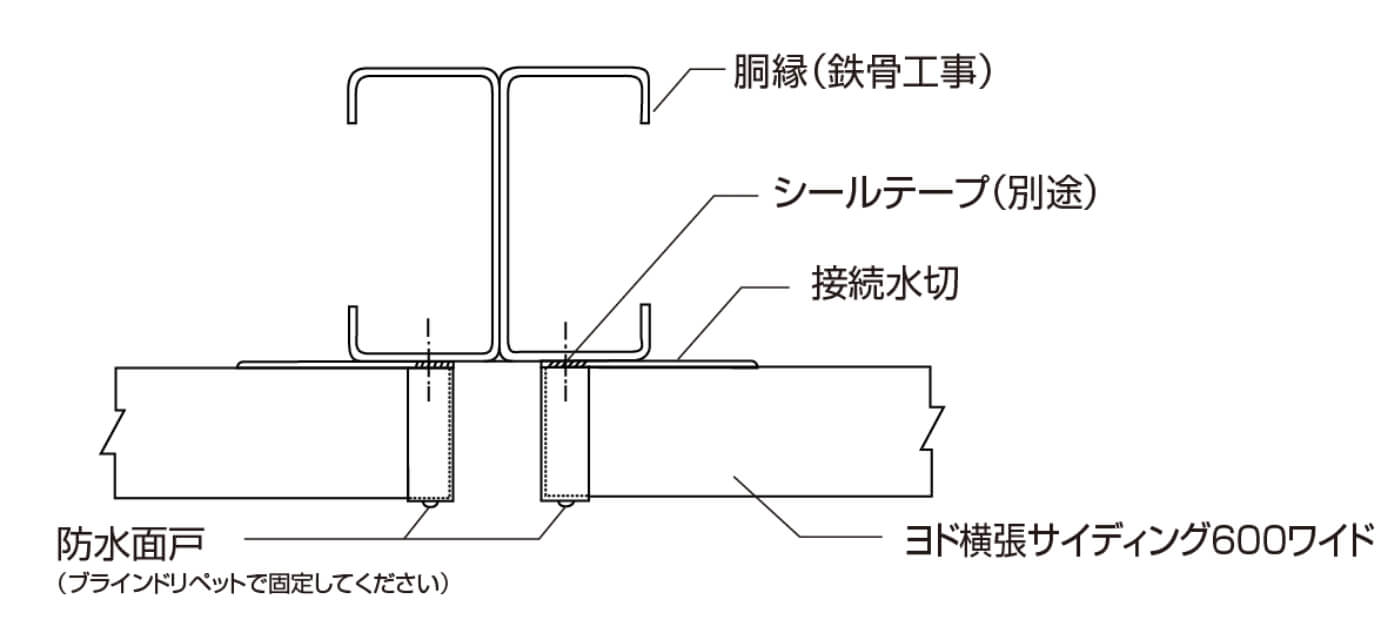

防水面戸方式
（単位：mm）

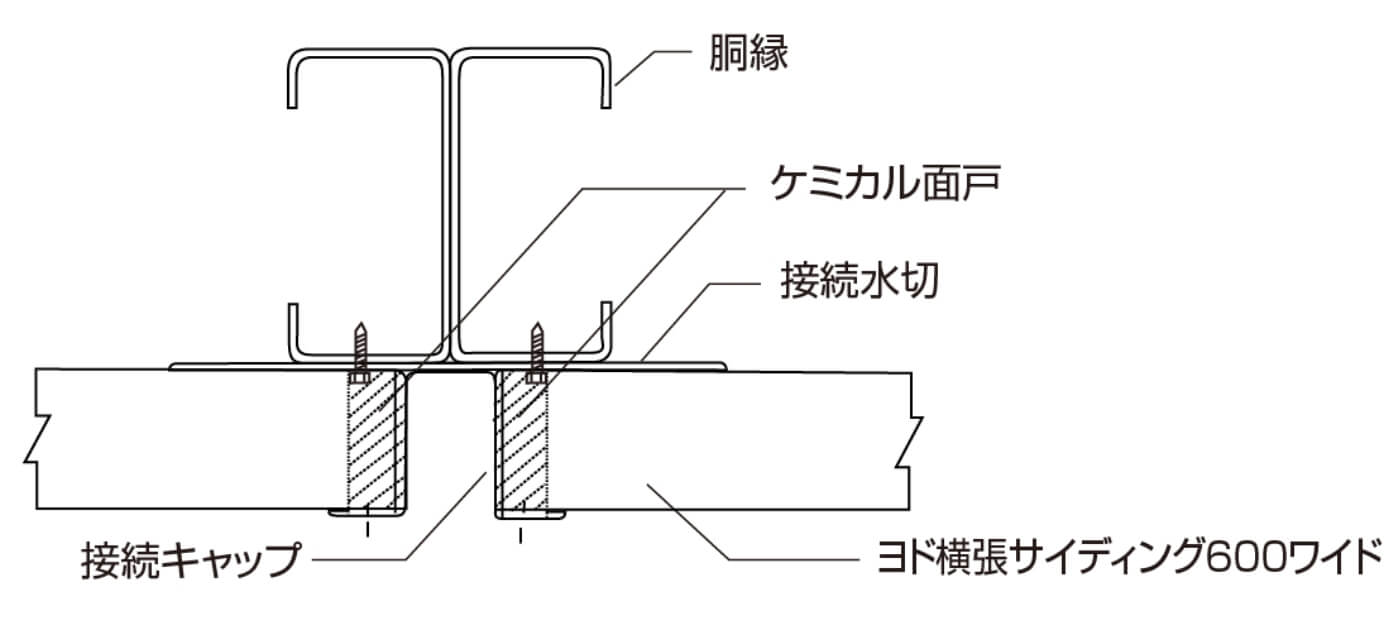

接続キャップ方式
（単位：mm）
