壁材・パネル

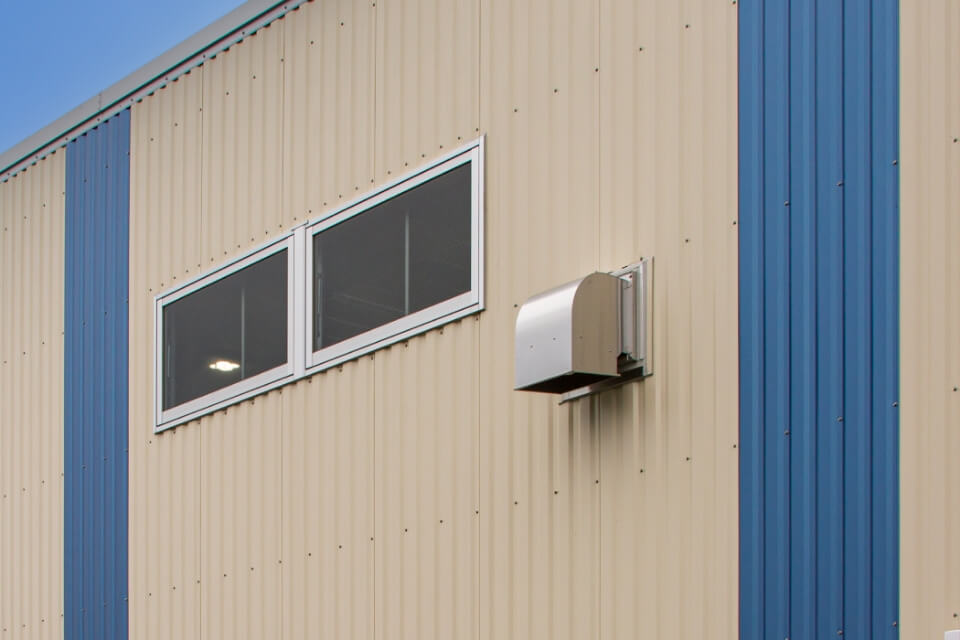

ヨド角波サイディングH800
高い水密性能を実現しながら、
コストパフォーマンスも優秀な外装材
| 張り方向 | 縦張・横張兼用 |
|---|
■製品仕様
| 表面材 | ヨドHyperGLカラー萠＜きざし＞ | 0.4/0.5/0.6mm |
|---|---|---|
| ヨドHyperGLカラーカラーGL | 0.4/0.5/0.6mm | |
| ヨドHyperGLカラーカラースーパーバリア | 0.4/0.5/0.6mm | |
| ヨドHyperGLカラーカラーEXEエグゼ | 0.4/0.5/0.6mm | |
| ヨドHyperGLカラーカラータフロン | 0.4/0.5/0.6mm | |
| カラーガルバリウム鋼板 | 0.4/0.5/0.6mm | |
| 芯材 | - | |
| 裏面材 | カラーガルバリウム鋼板(サービスコート) | |
| 働き幅(mm) | 800 | |
| 厚み(mm) | 13 | |
特長
1 豪雨時の雨漏りリスクも軽減する水密性能

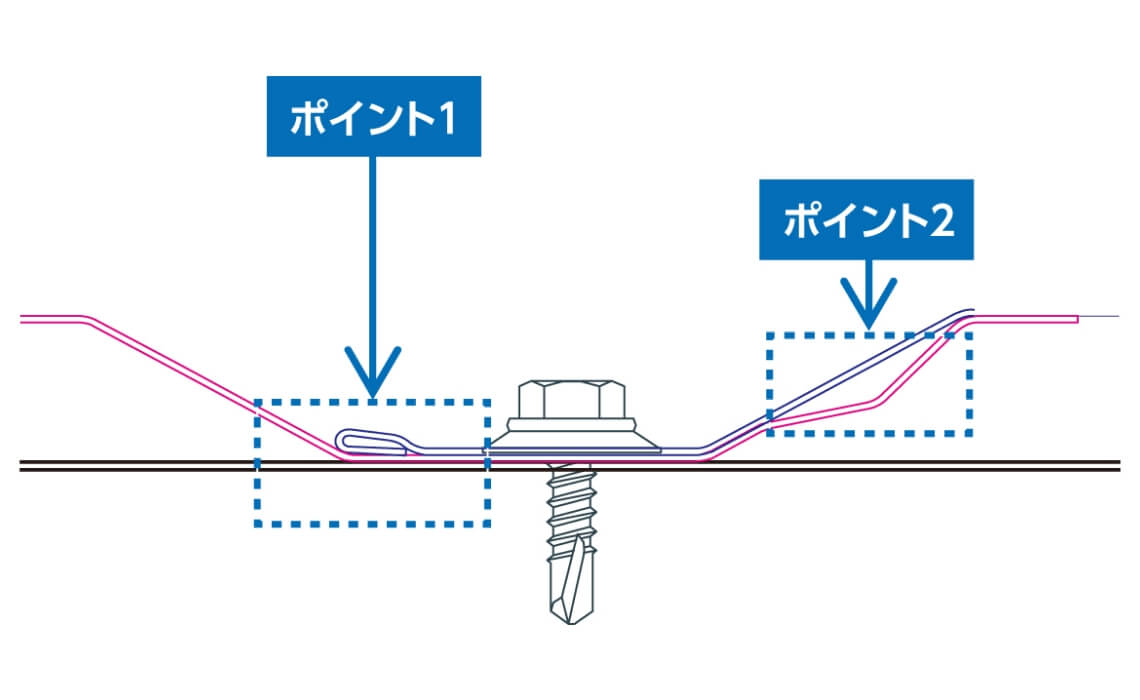

新形状の二重防水機構により、水密性能を飛躍的に向上させました(当社比7倍)。 水密性能を向上させることにより、豪雨時の雨漏れリスクを軽減します。
- ポイント1：密着する端部形状
- 雨水が浸入する入口の部分に角波材と角波材が“面”で密着する加工を施しています。この“面密着”により、気密性が確保され降水時に雨水の浸入を遮断します。
- ポイント2：エアポケット
- 小さな隙間から雨水が屋内側へ吸い上げられる現象を毛細管現象と言います。
エアポケットは、毛細管現象により、吸い上げられた雨水を下に落とし、屋外へ排水する機能があります。
2 施工の効率化を叶える高コストパフォーマンス＜参考資料＞
幅50m×奥行50m×高さ5mの建物外壁に、長さ5mの角波材を施工する場合、各商品の施工枚数とビス使用数量は右表になります。
◎ヨド角波サイディングH800は最もコストパフォーマンスの良い商品です！
■製品仕様
| 商品 | ヨドコウ商品 | 汎用角波750 | ||
|---|---|---|---|---|
| 角波H800 | 角波800N | 角波720 | ||
| 施工本数 | 250枚(-) | 250枚(100％) | 286枚(114％) | 267枚(107％) |
| 必要ビス数量 | 4120本(-) | 5490本(133％) | 4570本(110％) | 4390本(106％) |
- ※下地間隔910mmとして算出
- ※サッシ等による切欠き、ビスの増打ちは考慮しておりませんのでご了承願います。
- ※( )内数値は角波H800比較となります。
3 性能試験に裏付けられた確かな安心
ヨドコウでは業界トップクラスの試験装置を有しており、それらの試験装置を活用して各種試験を行っています。
ヨドコウ商品は、これらの技術データに裏付けられていますので、皆様に安心してご使用いただける製品となっています。
■耐風圧性能
| 区分 | 許容荷重※ | 試験条件 |
|---|---|---|
| 正圧 | 3.7(kPa) | 板厚：0.4mm以上 |
| 負圧 | 3.0(kPa) | 下地間隔：910mm以下 |
※JIS A 1515「建具の耐風圧性能試験方法」に準じた試験を実施しております。
■防耐火性能
外壁防火構造(鉄骨造縦張)
| [屋外側] | 石膏ボード12.5mm＋9.5mm |
|---|---|
| 認定番号 | PC030NE-0088-1 |
| 下地(最大ピッチ) | 鉄骨造(910mm) |
外壁防火構造(鉄骨造縦張)
| [屋外側] | ネオマフォームFS (ネオマフォームFS25mm以上＋石膏ボード12.5mm) |
|---|---|
| 認定番号 | PC030NE-0121-5 |
| 下地(最大ピッチ) | 鉄骨造(910mm) |
外壁30分耐火構造(鉄骨造縦張)
| [屋外側] | ネオマ耐火スパンウォール45mm以上 |
|---|---|
| 認定番号 | FP030NE-0183-5 |
| 下地(最大ピッチ) | 鉄骨造(606mm) |
外壁耐火30分構造(鉄骨造縦張)
| [屋外側] | ネオマフォームFS（ネオマフォームFS25） |
|---|---|
| 認定番号 | FP030NE-0270-1 |
| 下地(最大ピッチ) | 鉄骨造(606mm) |
外壁60分耐火構造(鉄骨造縦張)
| [屋外側] | ネオマ耐火スパンウォール50mm以上 |
|---|---|
| 認定番号 | FP060NE-0184-5 |
| 下地(最大ピッチ) | 鉄骨造(606mm) |
■層間変位追従性能
| 試験結果※ | 試験条件 |
|---|---|
| 層間変形角：1/60rad 損傷なし | 板厚：0.4mm以上 |
| 下地間隔：910mm以下 |
※JIS A 1414「建築用構成材及びその構造部分の性能試験方法」に準じた試験を実施しております。
■水密性能
| 試験結果※ | 試験条件 |
|---|---|
| 平均圧力差：750(Pa)漏水無し | 板厚：0.4mm以上 |
| 下地間隔：910mm以下 |
※当社従来品と比較し7倍の水密性能を実現しています。サッシ水密等級W-5相当となります。
【参考】
| サッシ水密等級 | 水密性能 | 使用地域(目安) |
|---|---|---|
| W-3 | 250Pa | 市街地住宅 |
| W-4 | 350Pa | 市街地ビル |
| W-5 | 500Pa | 高層・強風地域 |
製品仕様
仕様
| 板厚 | 単位重量 | 型式 | 形状 | |
|---|---|---|---|---|
| wkg/m | wkg/m2 | 働き幅 | ||
| 0.4mm | 3.05 | 3.82 | H800 | 800mm |
| 0.5mm | 3.77 | 4.71 | ||
| 0.6mm | 4.49 | 5.61 | ||
- ●胴縁間隔は606～910mmが適当です。
- ●長さはご相談ください。
不燃材料
| 認定番号 | NM-8697 |
|---|

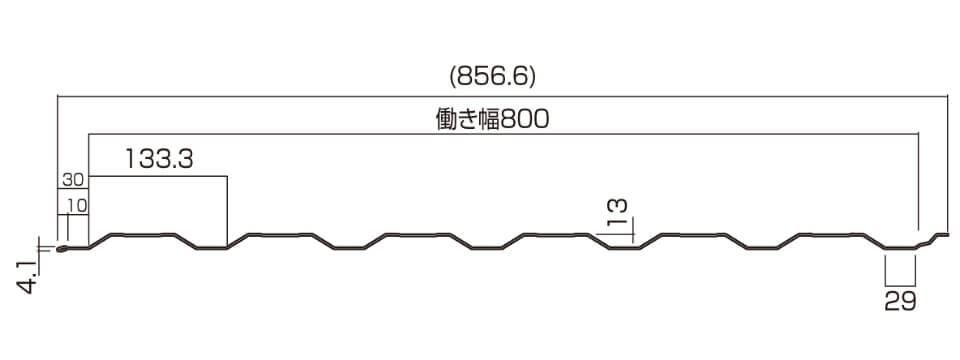

形状
■I型 リブ無
■Ⅱ型 リブ有
