屋根材 製品紹介
ヨドルーフ横葺220
- カバーレス・フラットタイプ
- カバーレス・フラットさざ波タイプ
中小規模建築から一般住宅まで
幅広い用途に対応

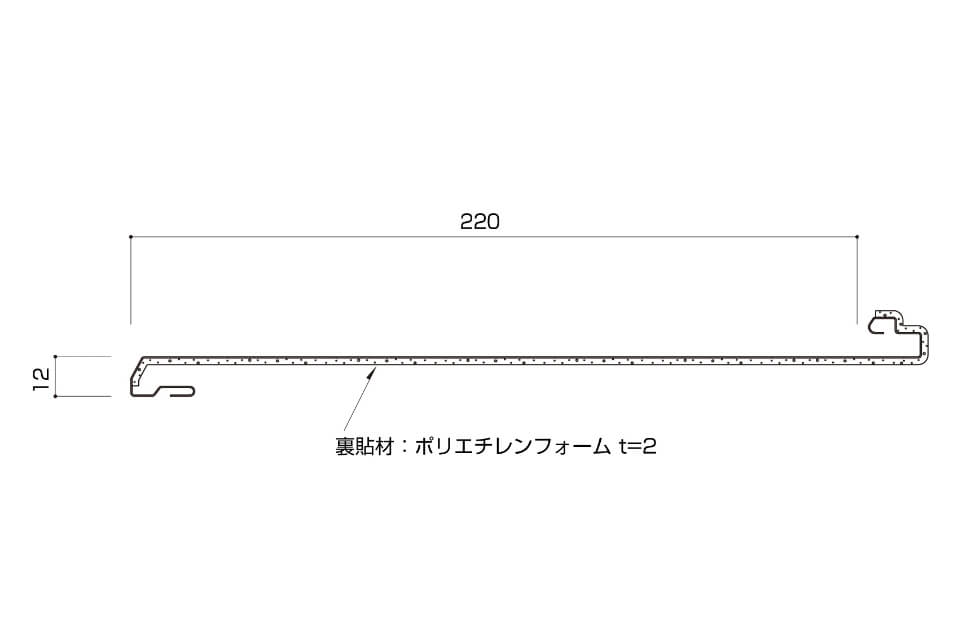

断面形状図
- 原板種類
- 鋼板素材について
- ガルバリウム鋼板
ヨドHyperGLカラー 萠〈きざし〉
ヨドHyperGLカラー カラーGL
ヨドHyperGLカラー EXEエグゼ
ヨドHyperGLカラー タフロン
- 板厚
- 0.4mm ／ 0.5mm ／ 0.6mm
※本体は裏貼り材付が標準です
構造・各種性能

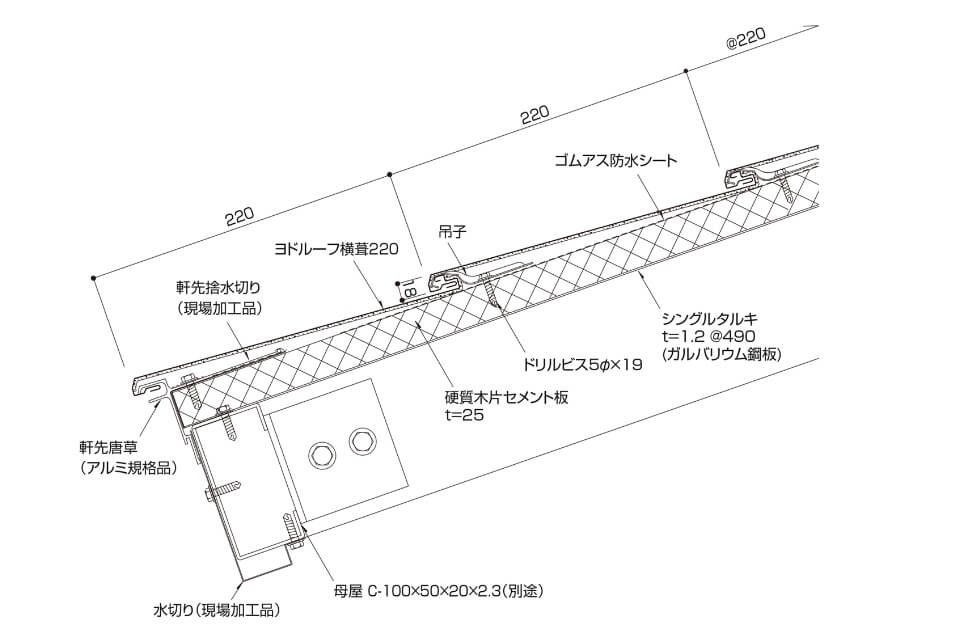

標準納め図
標準納め図
（単位：mm）
- ●25/100勾配以上のすべての屋根形状に対応します。
主要標準部品

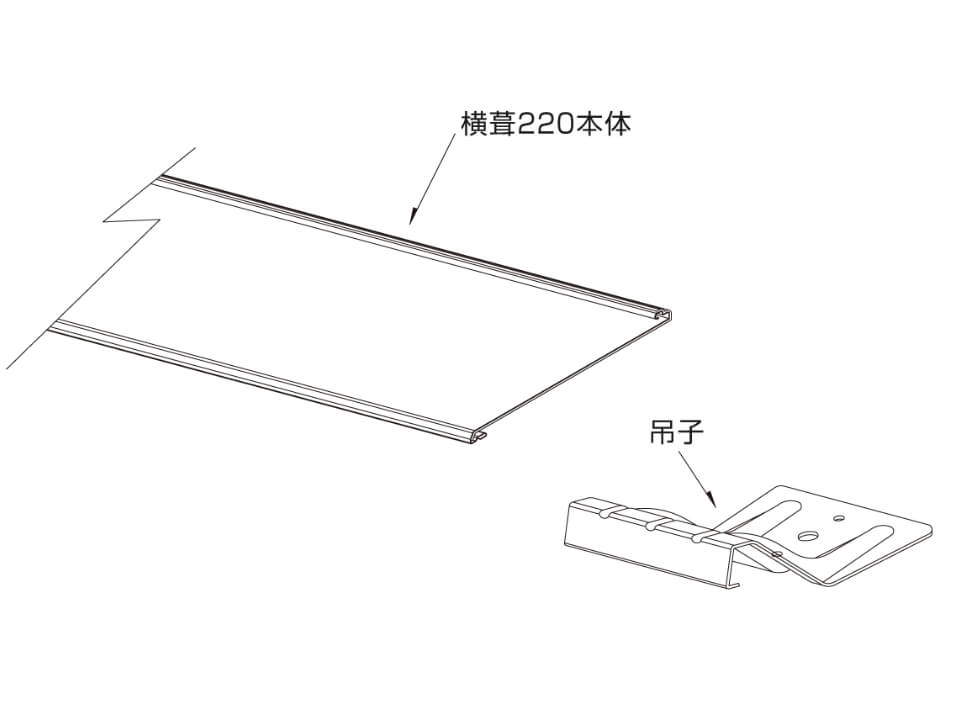

ヨドルーフ本体・吊子
（単位：mm）

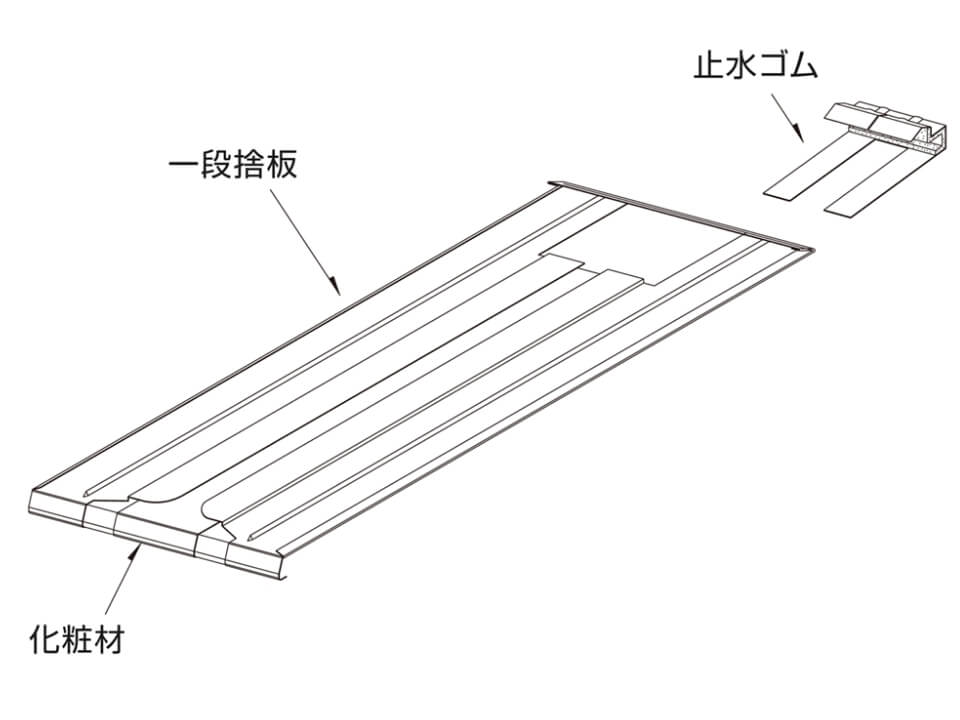

一段捨板継ぎ手セット
（単位：mm）

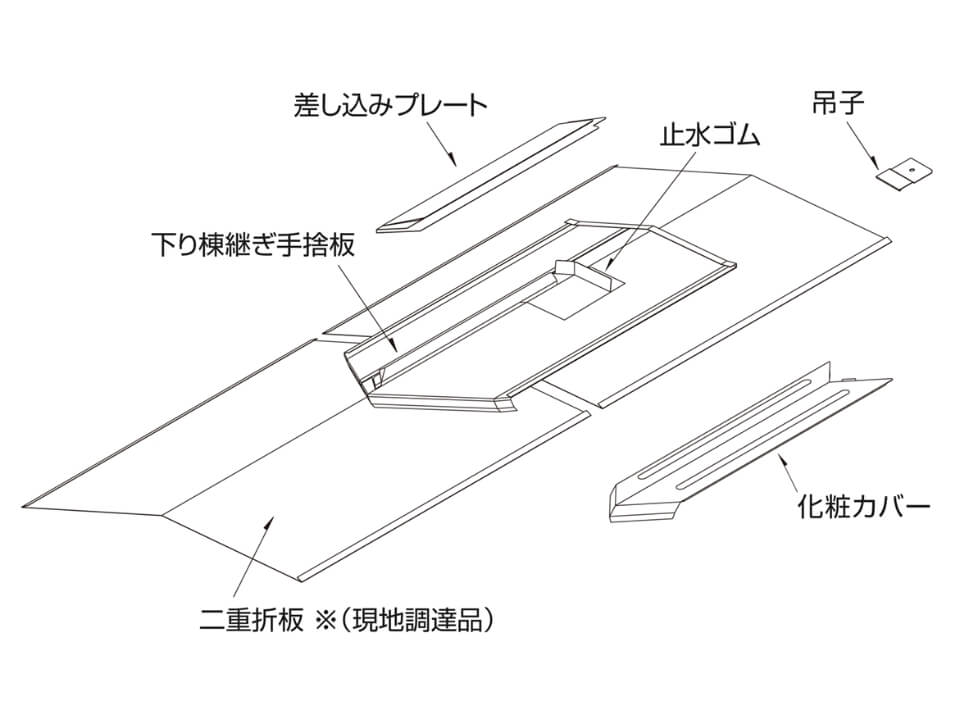

下り棟通し捨板継ぎ手セット
（単位：mm）

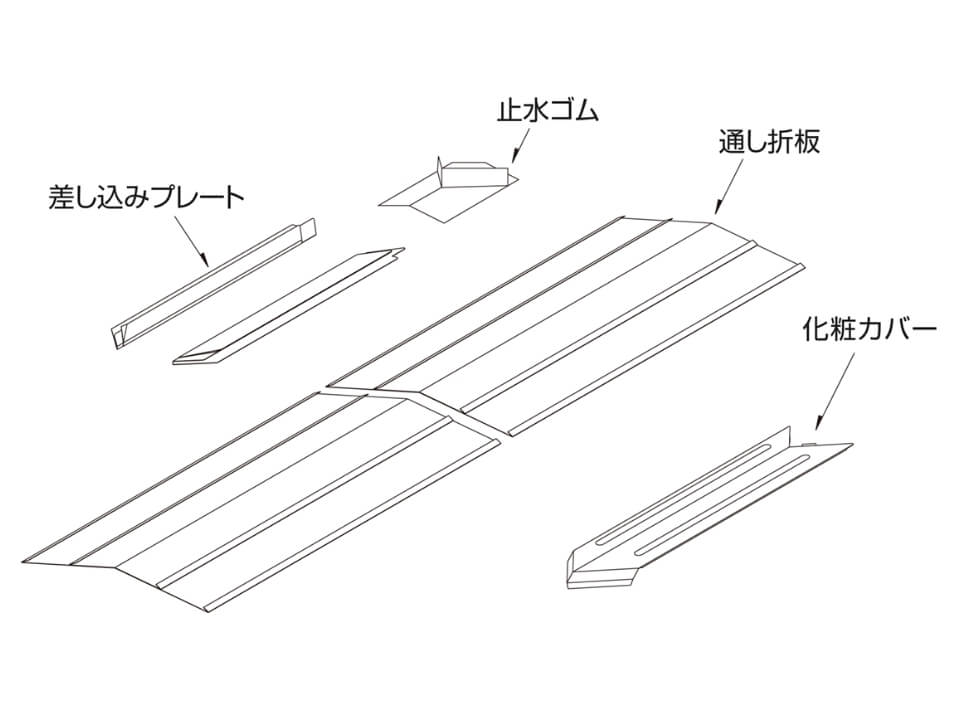

下り棟二重通し捨板継ぎ手セット
（単位：mm）
※二重捨板は現地にてご調達ください。

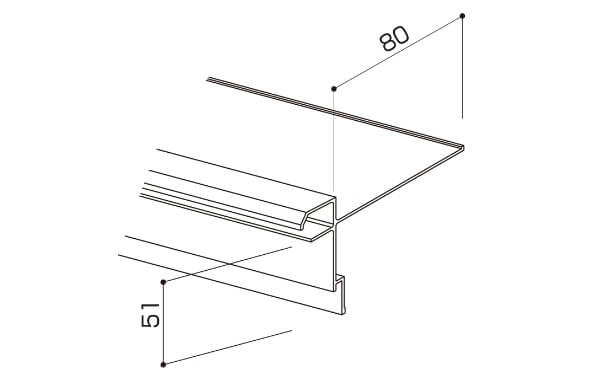

直打用軒先唐草
（単位：mm）
材質：アルミ押出し型材 板厚＝1.5
長さ：4900 色：ブロンズシルバー

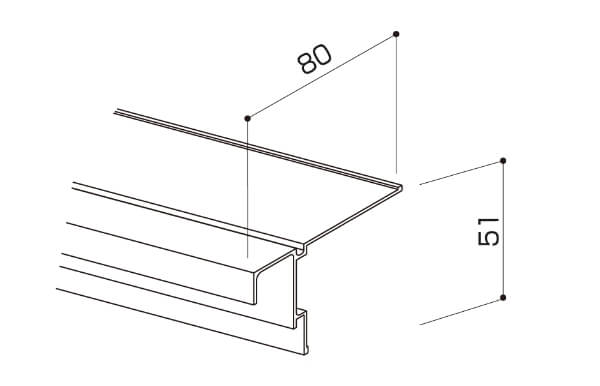

ケラバ唐草
（単位：mm）
材質：アルミ押出し型材 板厚＝1.5
長さ：4900 色：ブロンズシルバー

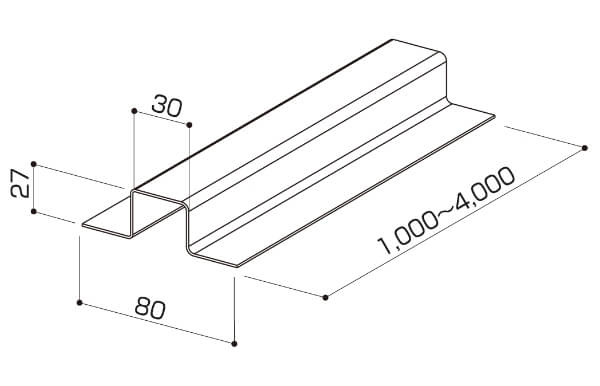

金属タルキ(シングルタルキ)
（単位：mm）
板厚＝1.2
※R加工はできません

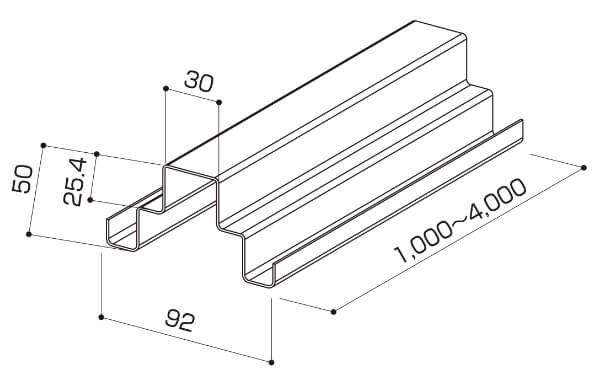

金属タルキ(ダブルタルキ)
（単位：mm）
板厚＝1.2
※R加工はできません

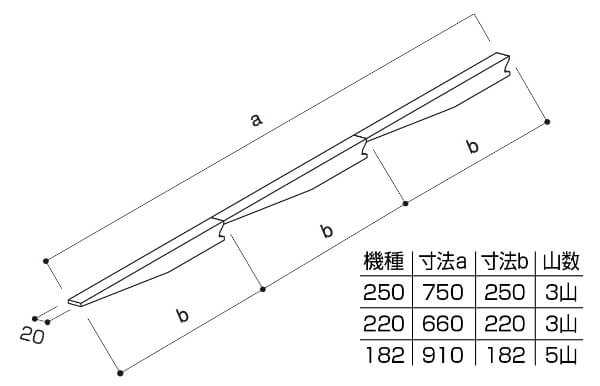

ケミカル面戸
（単位：mm）
材質：ポリエチレンフォーム

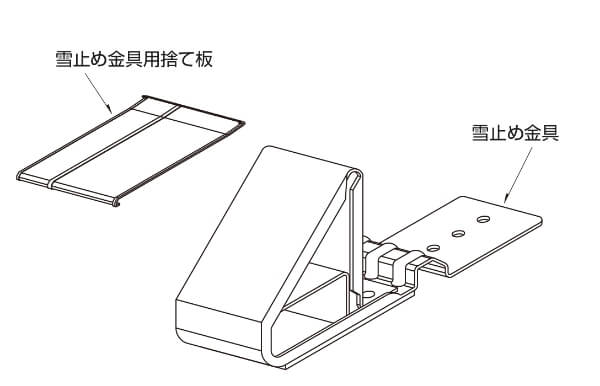

雪止め金具セット
（単位：mm）
材質：溶融亜鉛めっき鋼板 厚さ＝3.0
ステンレス 厚さ＝2.0
※雪止め金具にはLアングル(L-50×50×6)を通してください。
