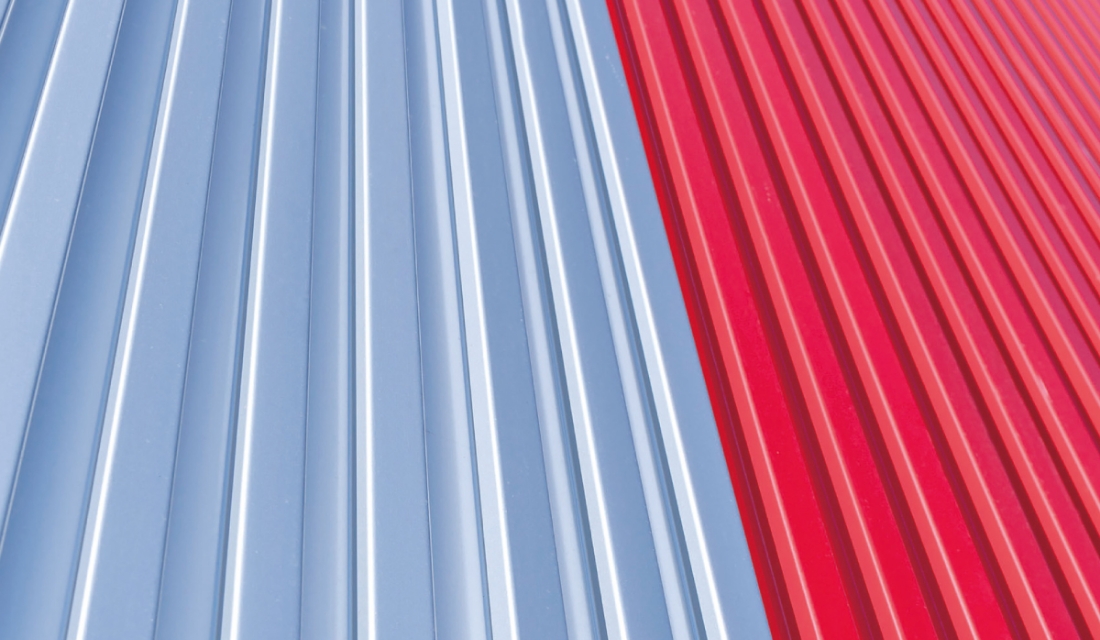

壁材・パネル
ヨドスパン
多彩な対応ができるカラー鋼板で、
建物を優雅な仕上がりに
| 張り方向 | 縦張 |
|---|
■製品仕様
| 表面材 | ヨドHyperGLカラー萠＜きざし＞ | 0.5mm |
|---|---|---|
| ヨドHyperGLカラーカラーGL | 0.5mm | |
| カラーガルバリウム鋼板 | 0.5mm | |
| 芯材 | - | |
| 裏面材 | カラーガルバリウム鋼板(サービスコート) | |
| 長さ(mm) | 1,000～10,000 | |
| 働き幅(mm) | 107～200 | |
| 厚み(mm) | 10～18.5 | |
| 重量(kg/m2) | 8.97～8.24 | |

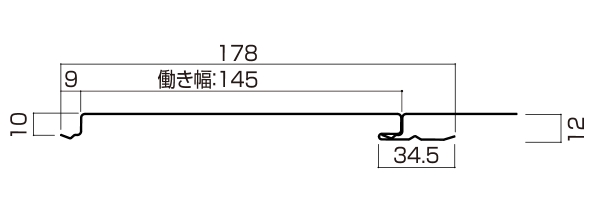

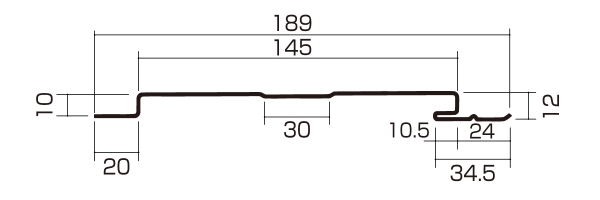

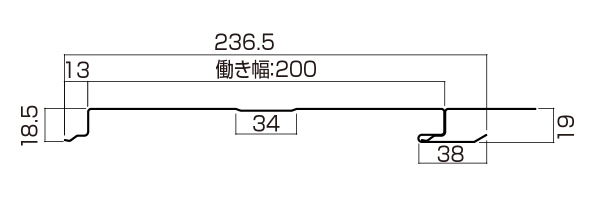

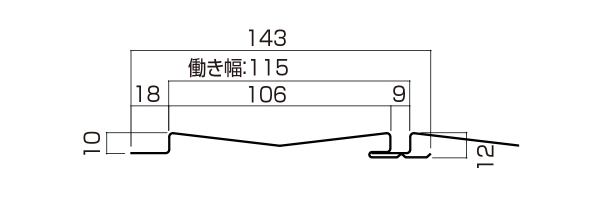

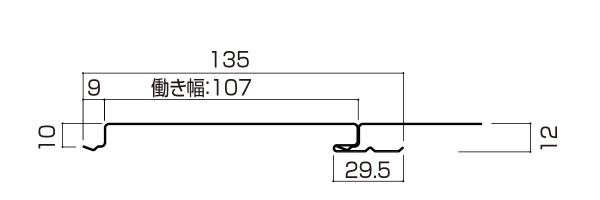

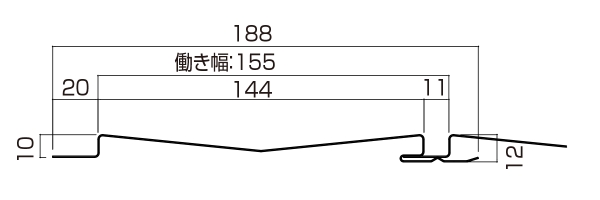

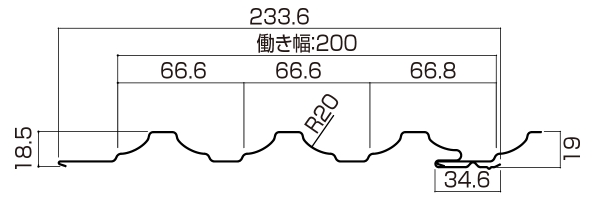

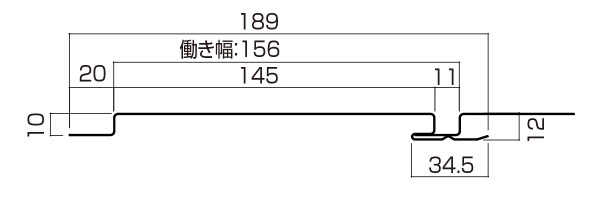

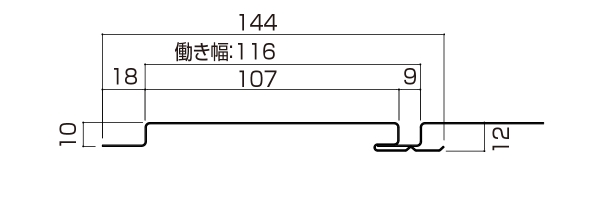

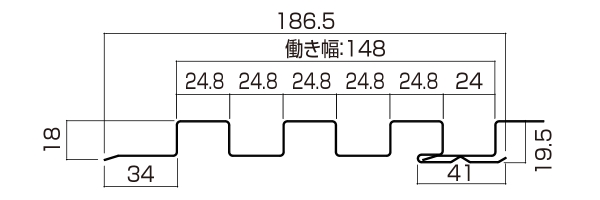

ラインナップ
共通情報
製品仕様
- 板厚
- 0.5mm
- 長さ
- 1m~10mまで
- ロット
- 受注生産色は100m2以上
色
標準色
ヨドHyperGLカラー スーパーバリア
- 穴あき25年保証 （海岸500m以遠）
-
- ポップシルバー
- U203H
-
- ホワイト
- U880H
-
- ペイルクリーム
- U774H
-
- シャンパンゴールド
- U750H
-
- スキムグレー
- U450H
ヨドHyperGLカラー 萠＜きざし＞
- 穴あき25年保証 （海岸500m以遠）
- 塗膜15年保証 （割れ・剥がれ）
-
- 銀
- KS15H
-
- 銀黒
- KS95H
-
- 黒
- KS99H
受注生産色
カラーガルバリウム鋼板
-
GL1008
-
GL1203
-
GL1239
-
GL1453
-
GL2343
-
GL1751
100m2以上から受注生産色対応可能です。
- ※こちら以外のカラー対応も可能ですので、詳しくは最寄りの営業所までお問い合わせください。
- ※商品の色は、実物とは多少異なる場合がありますのでご了承ください。
高級化粧鋼板
温かみのある木目意匠
2色のコントラストで個性を演出
強度性能(負圧強度)
| 種類 | 許容荷重(N/m2) | |
|---|---|---|
| 負圧 | 正圧 | |
| ヨドスパン1K型 | 1,200 | 3,000 |
| ヨドスパン1F型 | 1,200 | |
| ヨドスパン1F型 目地ナシ | 1,300 | |
| ヨドスパン2F型 | 2,200 | |
| ヨドスパン2F型 目地ナシ | 2,200 | |
| ヨドスパン3W型 目地ナシ | 1,200 | |
| ヨドスパン200R型 | 1,200 | |
- 試験条件
-
- 試験方法
- 耐風圧試験(当社大阪工場 建材性能試験場)
- 胴縁間隔
- ＠606、910mm共通
- 試験体板厚
- 0.5mm
- 取付けビス
- 4φ(なべ頭ビス)
- 注意事項
-
- 胴縁の出入りは±2.5mm以内にして下さい。胴縁の出入りが5mmを越える場合そのままスパンを張るとべこついたり、表示の強度がでない恐れがあります。
- スパンの取付けビスは、なべ頭タイプをご使用下さい。他のビスを使用した場合、表面にビス跡がついたり、表示の強度がでない恐れがあります。
- スパンは各種類の働き幅に合わせて上、下端をビス止めして下さい。割付け寸法がずれると外観が扇状になったり、表示の強度がでない恐れがあります。
- 許容荷重以外の仕様については最寄りの営業所にご相談下さい。

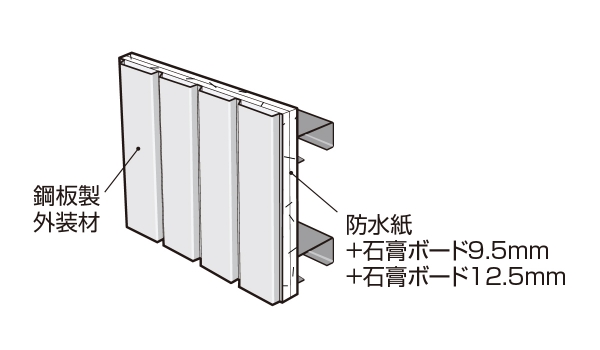

防耐火認定

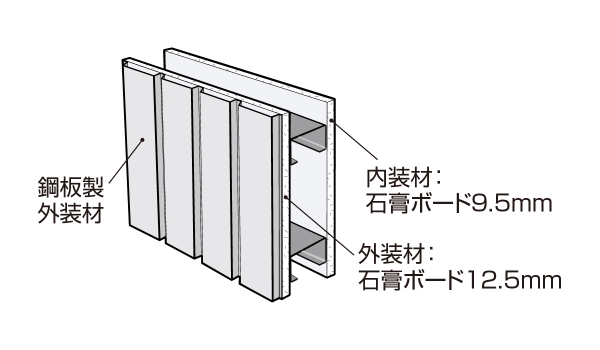

外壁60分耐火構造(鉄骨造)
| 対象商品 | ヨドスパン K・F・M・W、200R |
|---|---|
| 認定番号 | FP060NE-0184-5 |
| 下地(最大ピッチ) | 鉄骨造(606mm) |
外壁30分耐火構造(鉄骨造)
| 対象商品 | ヨドスパン K・F・M・W、200R |
|---|---|
| 認定番号 | FP030NE-0183-5 |
| 下地(最大ピッチ) | 鉄骨造(606mm) |
外壁防火構造(ヨドコウ方式)
| 対象商品 | ヨドスパン F・M・W型 |
|---|---|
| 認定番号 | CP030NE-0005 |
| 下地(最大ピッチ) | 鉄骨造(910mm) |
外壁防火構造(ヨドコウ方式)
| 対象商品 | ヨドスパン K型、200R |
|---|---|
| 認定番号 | CP030NE-0014 |
| 下地(最大ピッチ) | 鉄骨造(910mm) |
外壁防火構造(告示仕様)
| 対象商品 | ヨドスパン(鋼板製) |
|---|---|
| 認定番号 | 建設省告示第1359号 |
| 下地(最大ピッチ) | 下地ピッチ規定なし |
| 構造 | 木造・鉄骨造 |
不燃材料
| 認定番号 | NM-8697 |
|---|
