壁材・パネル
ヨドスパン
多彩な対応ができるカラー鋼板で、
建物を優雅な仕上がりに
| 張り方向 | 縦張 |
|---|
■製品仕様
| 表面材 | ヨドHyperGLカラー萠＜きざし＞ | 0.5mm |
|---|---|---|
| ヨドHyperGLカラーカラーGL | 0.5mm | |
| カラーガルバリウム鋼板 | 0.5mm | |
| 芯材 | - | |
| 裏面材 | カラーガルバリウム鋼板(サービスコート) | |
| 長さ(mm) | 1,000～10,000 | |
| 働き幅(mm) | 107～200 | |
| 厚み(mm) | 10～18.5 | |
| 重量(kg/m2) | 8.97～8.24 | |
- ヨドスパン200R
- ヨドスパン1K型
- ヨドスパン3W型
- ヨドスパン1F型
- ヨドスパン2F型
- ヨドスパン1M型・2M型
- ヨドスパン1W型
ヨドスパン200R
割り付けしやすい200mm働き幅で、
アクセント使用も可能なR形状の新意匠スパン
製品仕様

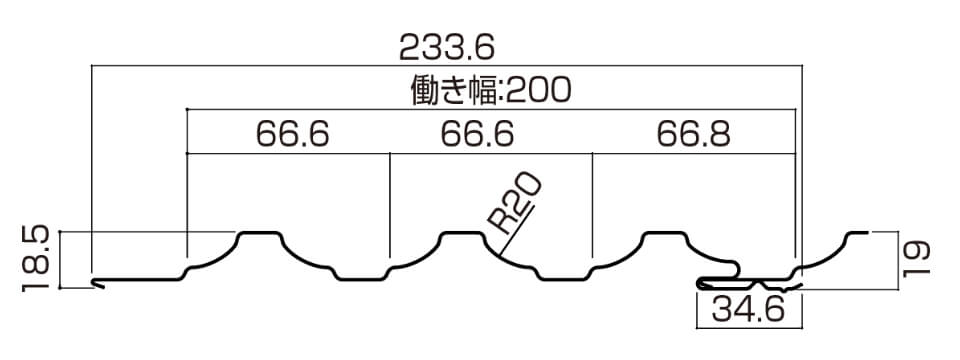

200R型(働き幅200mm)
（単位：mm）

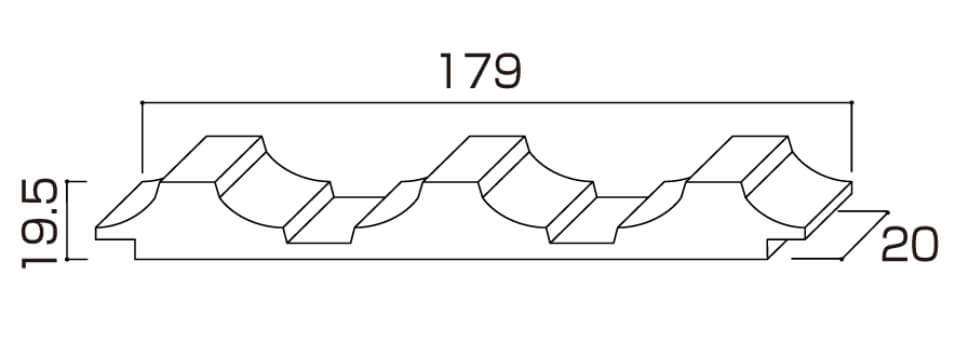

ケミカル面戸(内側用)
（単位：mm）

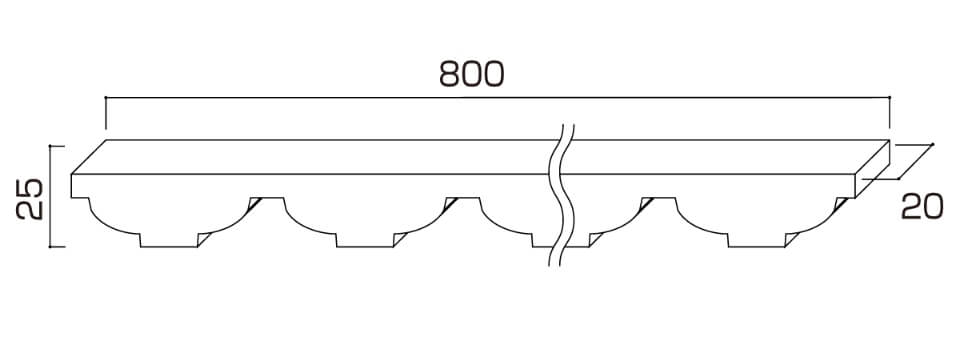

ケミカル面戸(外側用)
（単位：mm）
主要標準部品
※板厚：0.50mm 長さ：定尺3m

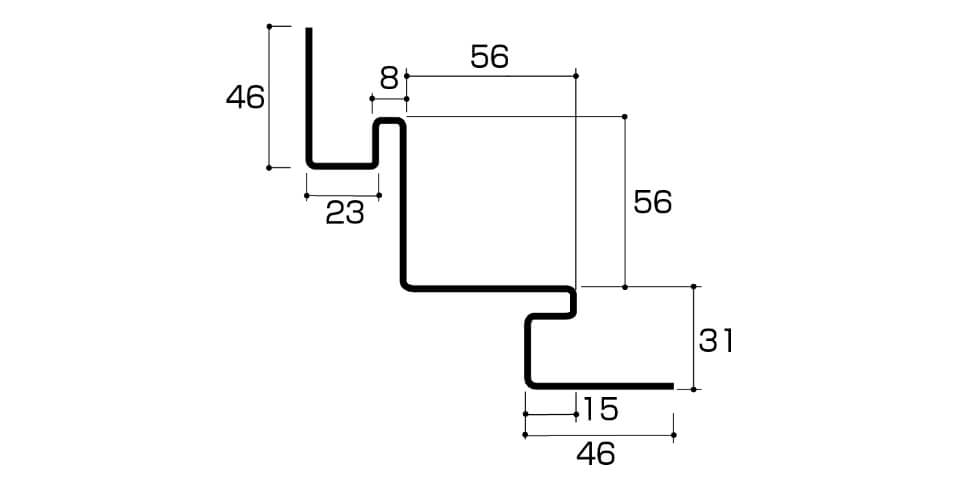

入り隅(YSK-170)
（単位：mm）

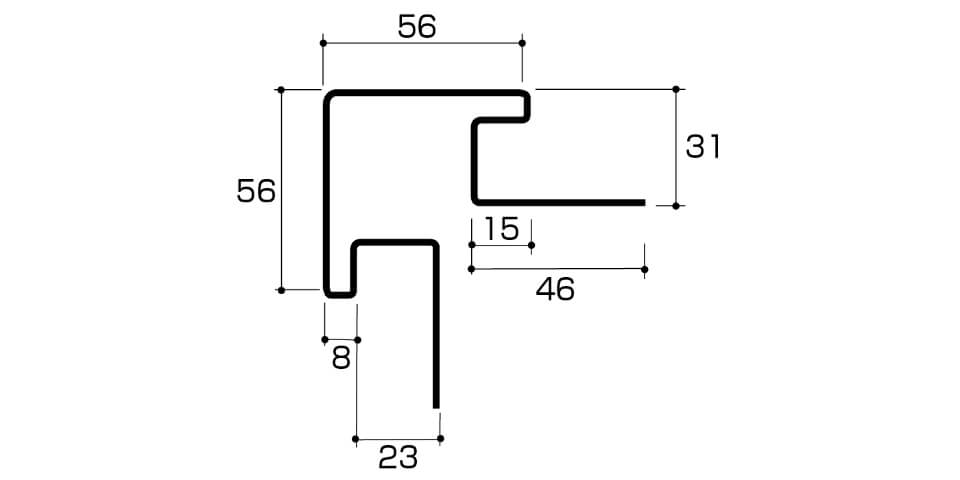

出隅(YSK-180)
（単位：mm）

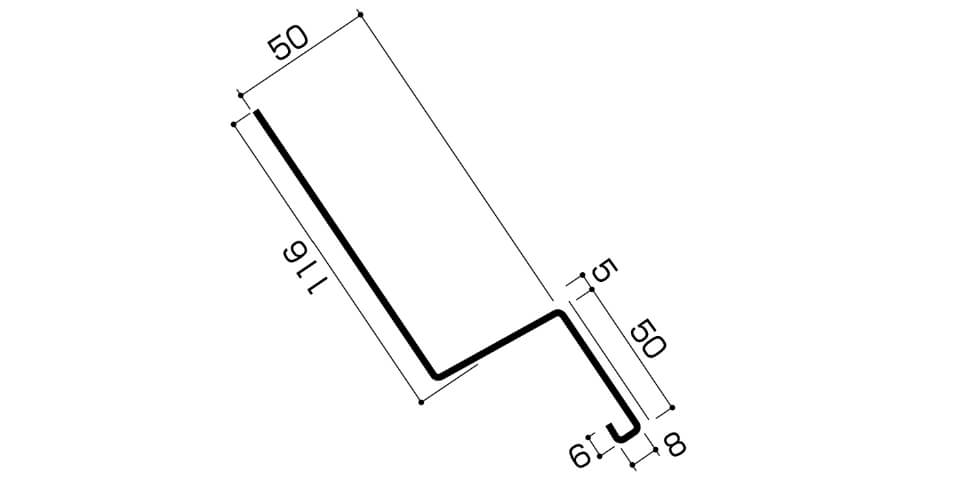

水切り(YSK-230)
（単位：mm）

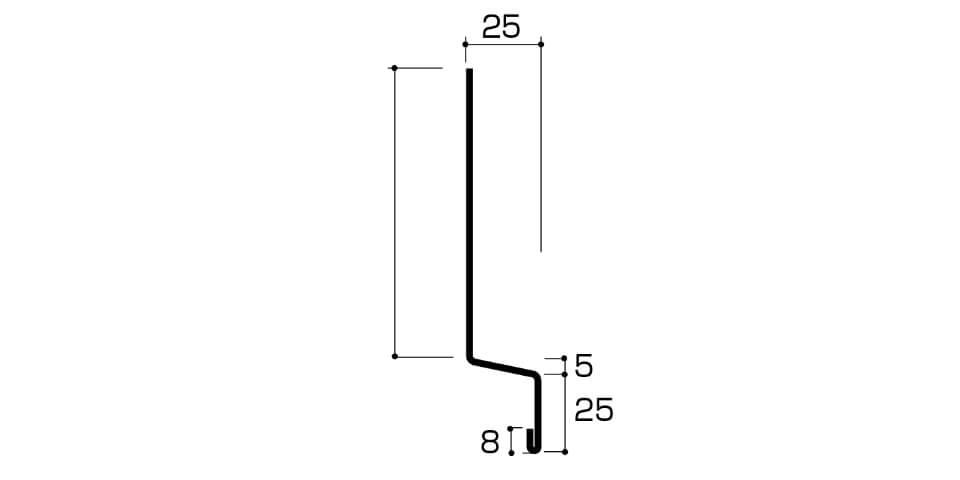

接続(YSK-240)
（単位：mm）

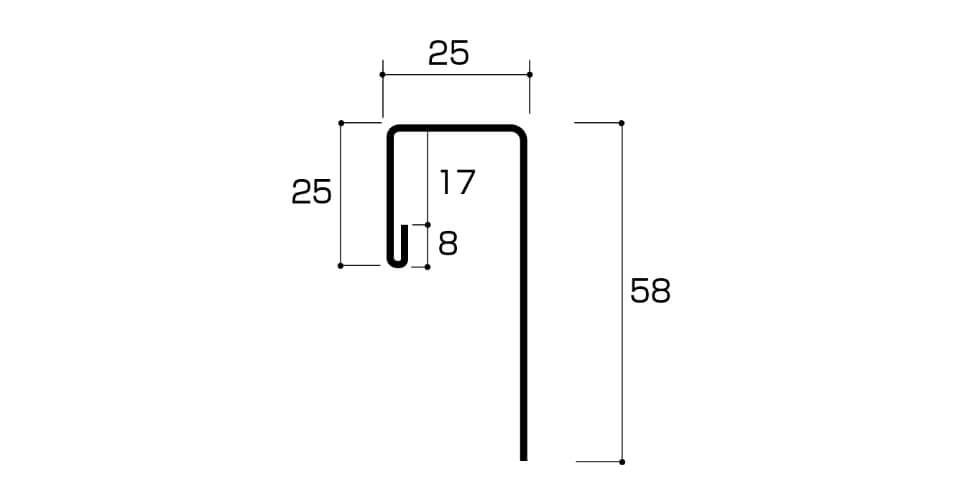

廻り縁(YSK-250)
（単位：mm）
この製品を採用した施工例写真
ヨドスパンYSK型
鋭い角波形状が規則正しい陰影を作り出す
美しい凹凸スパン
製品仕様

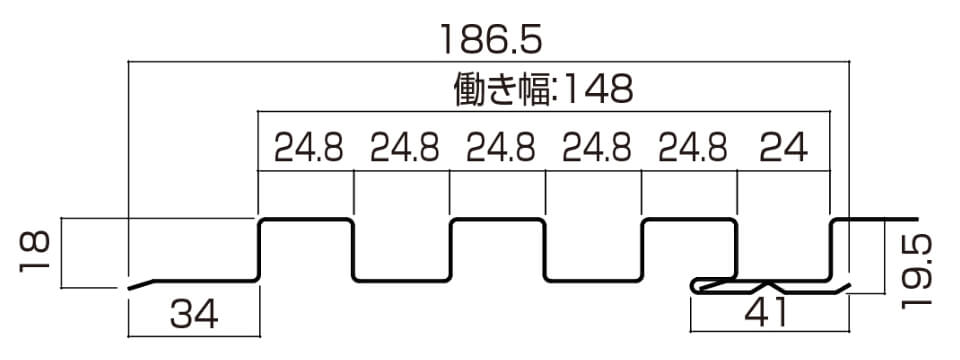

1K型(働き幅148mm)
（単位：mm）

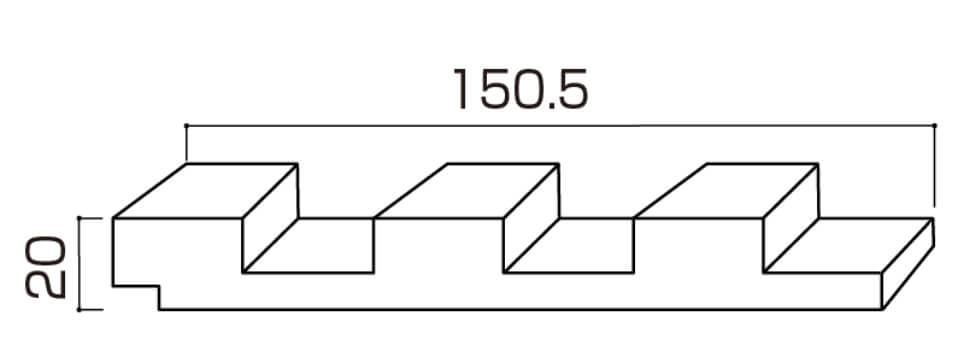

ケミカル面戸(内側用)
（単位：mm）

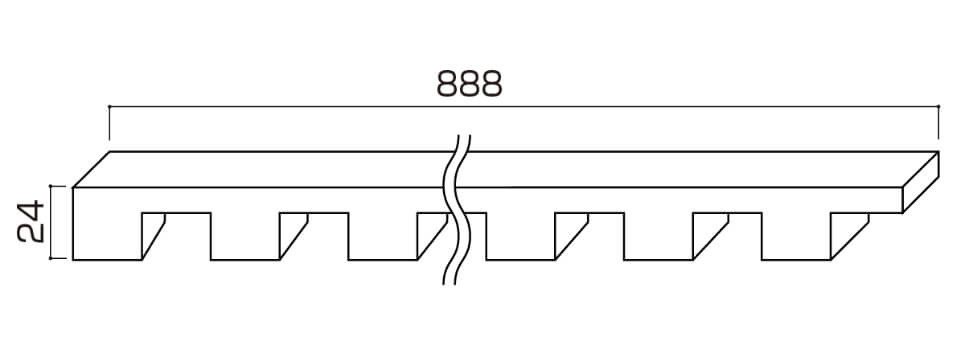

ケミカル面戸(外側用)
（単位：mm）
主要標準部品
※板厚：0.50mm 長さ：定尺2m

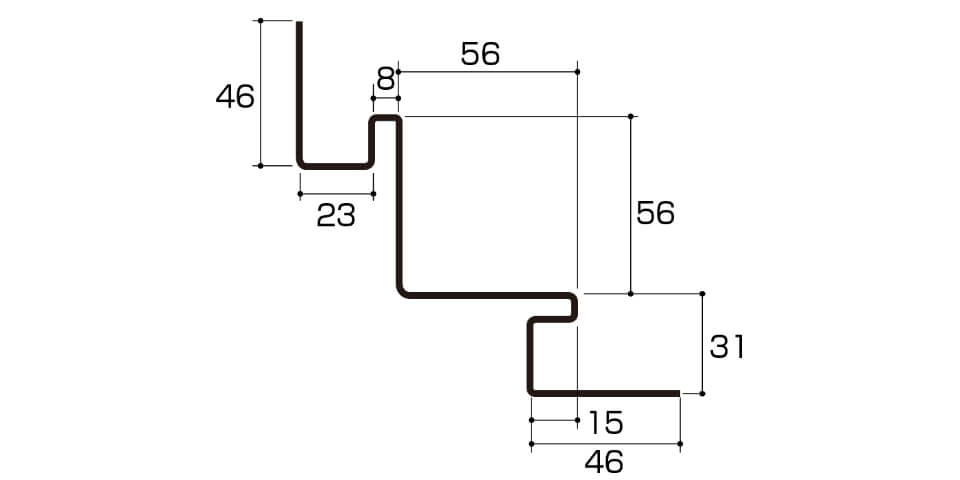

入り隅(YSK-17)
（単位：mm）
出隅(YSK-18)
（単位：mm）
水切り(YSK-13)
（単位：mm）
接続(YSK-14)
（単位：mm）

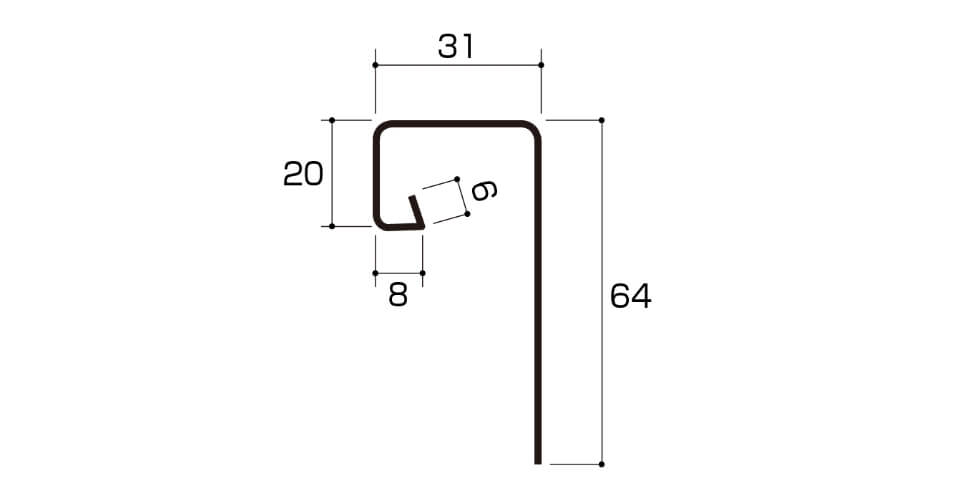

廻り縁(YSK-15)
（単位：mm）

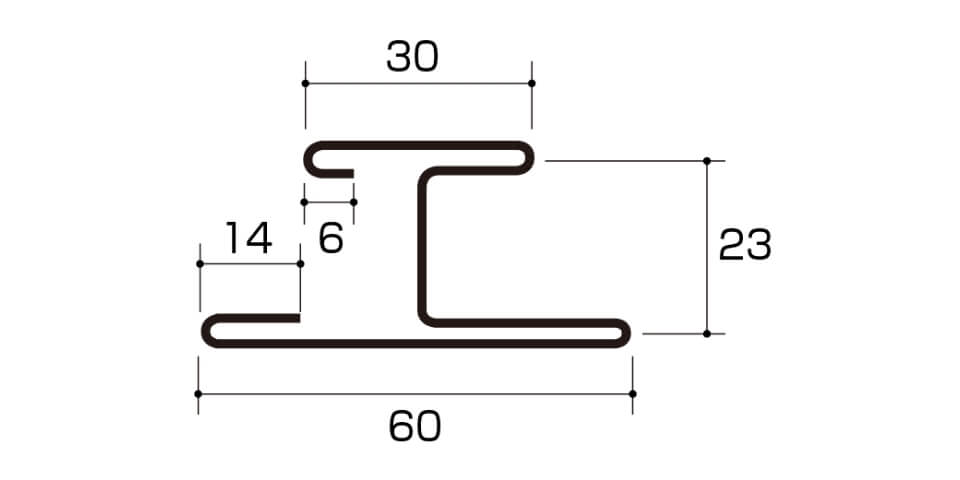

H型接続(YSK-16)
（単位：mm）
ヨドスパンYS3型
大型店舗にも最適な働き幅200mm
表面の美しさをそのまま生かせる目地なしスパン。
製品仕様

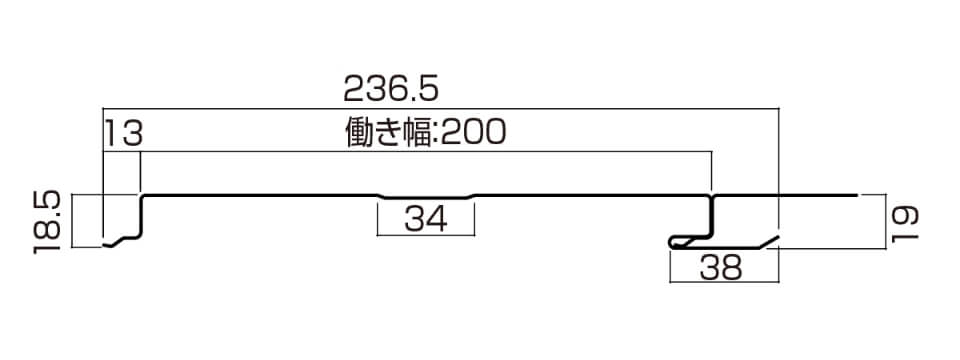

3W型目地ナシ(働き幅200mm)
（単位：mm）
主要標準部品
※板厚：0.50mm 長さ：定尺2m

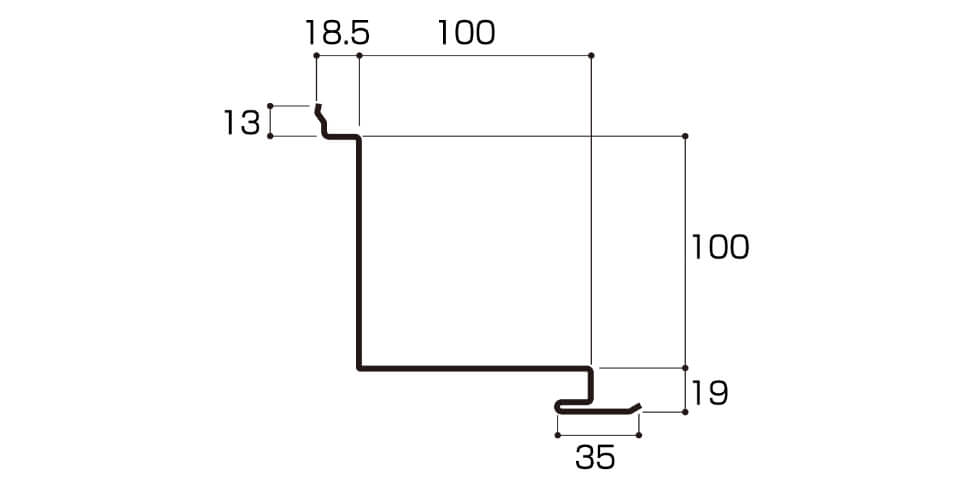

入り隅(YS3F-12)
（単位：mm）
入り隅(YS3F-17)
（単位：mm）

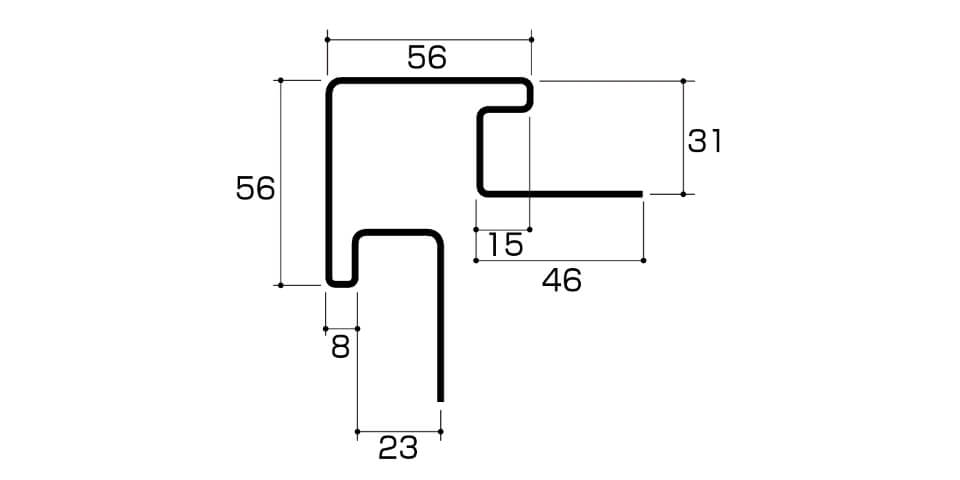

出隅C(YS3F-11)
（単位：mm）

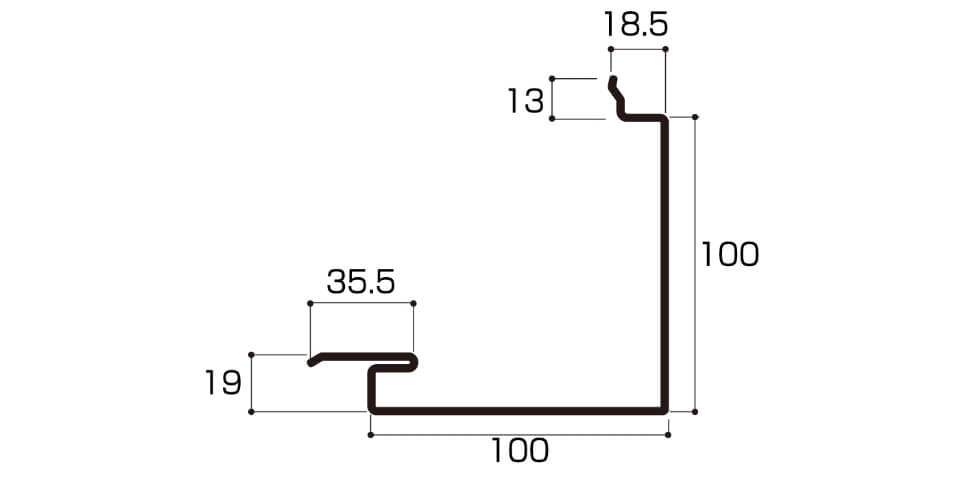

出隅(YS3F-18)
（単位：mm）

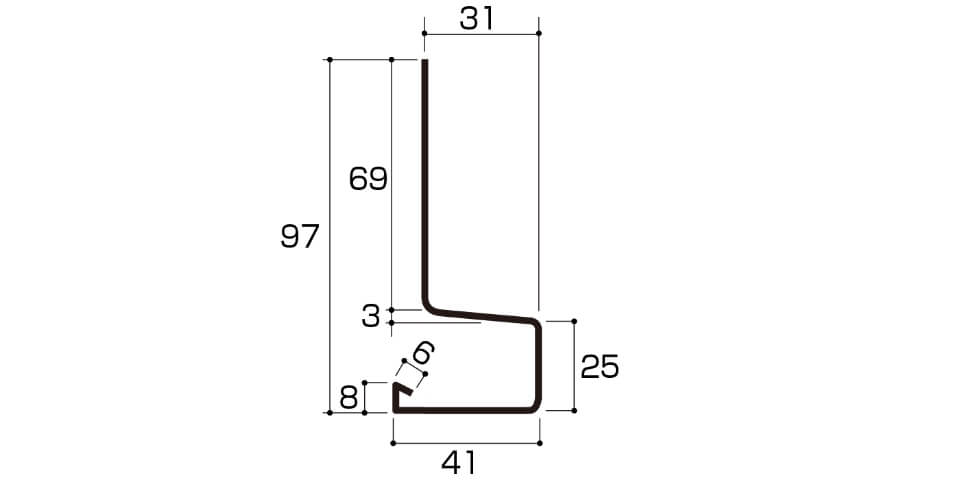

水切り(YS3F-13)
（単位：mm）
廻り縁(YSK-15)
（単位：mm）

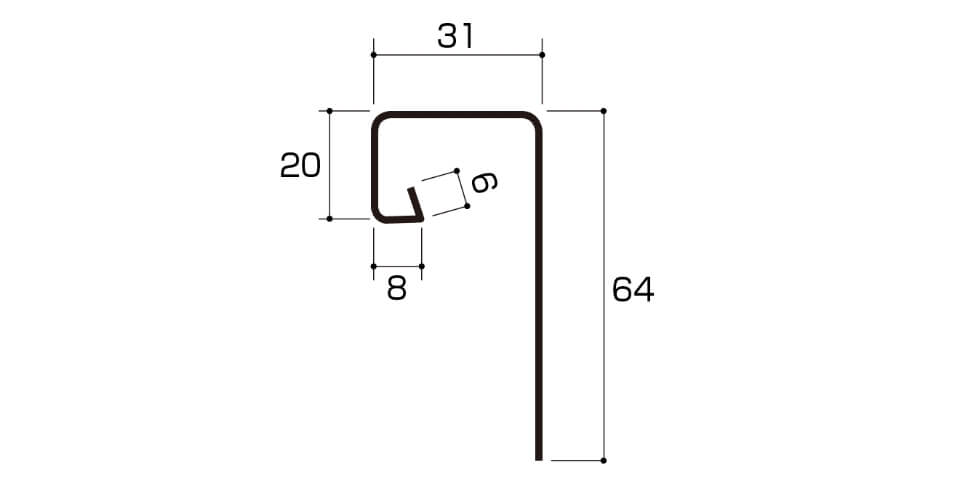

接続(YS3F-14)
（単位：mm）

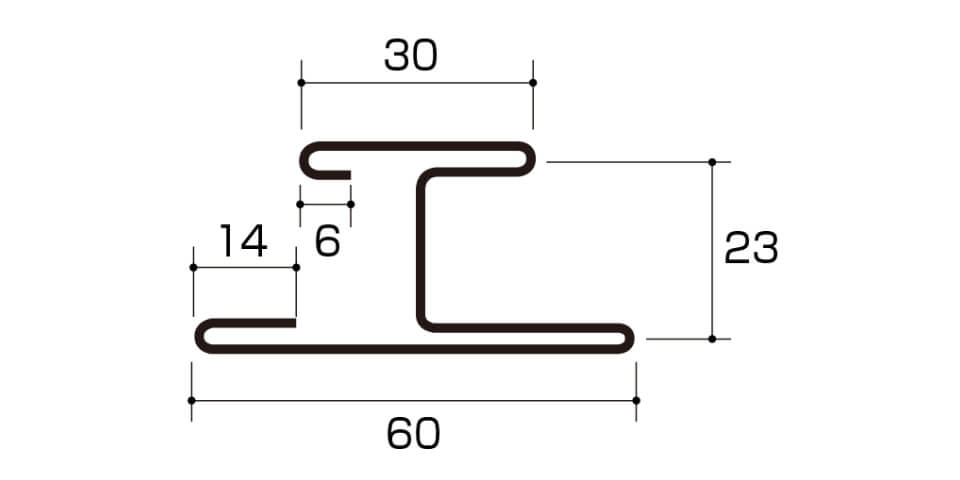

接続(YSK-16)
（単位：mm）
ヨドスパンYS型
外装・広告塔・軒天・店舗の内外装など、
さまざまなシチュエーションに対応するラインナップ
ラインナップ

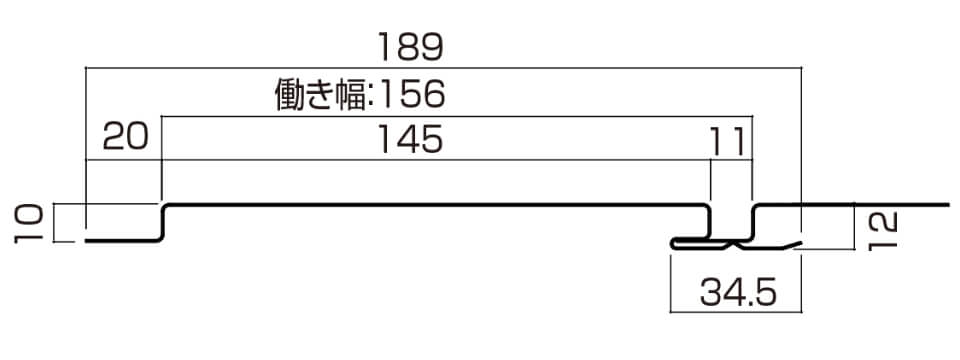

1F型(働き幅156mm)
（単位：mm）
●素材の美しさがそのまま仕上がりの美しさにつながるシックなタイプです。

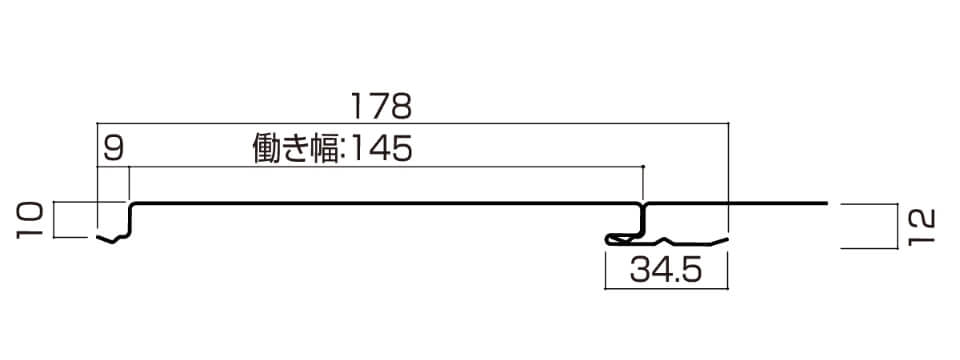

1F型目地ナシ(働き幅145mm)
（単位：mm）
●広告塔など文字書き性能を高めたタイプです。

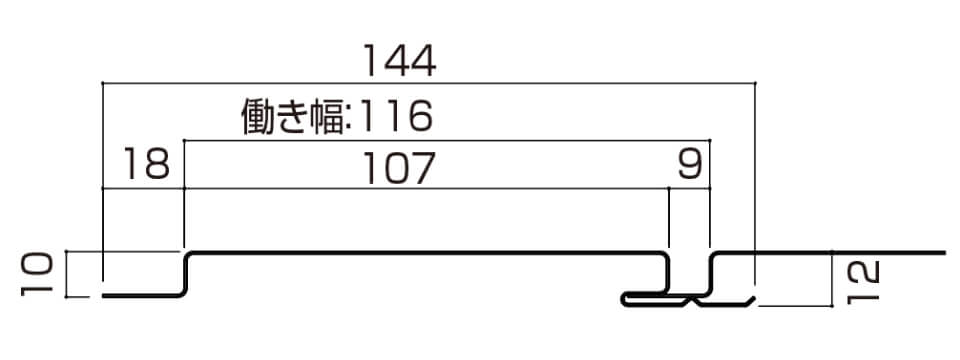

2F型(働き幅116mm)
（単位：mm）

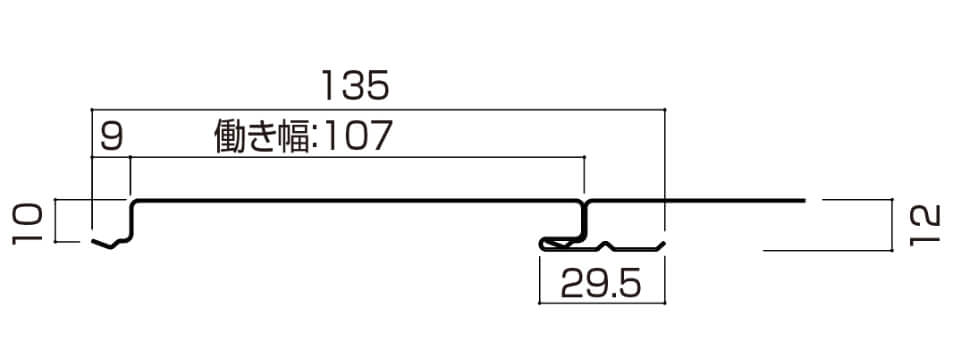

2F型目地ナシ(働き幅107mm)
（単位：mm）

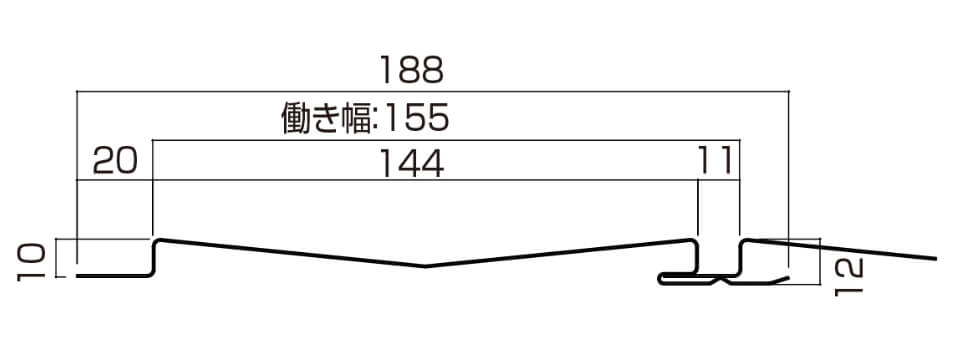

1M型(働き幅155mm)
（単位：mm）
●こころよい凸凹のリズムが生きる堅牢タイプです。

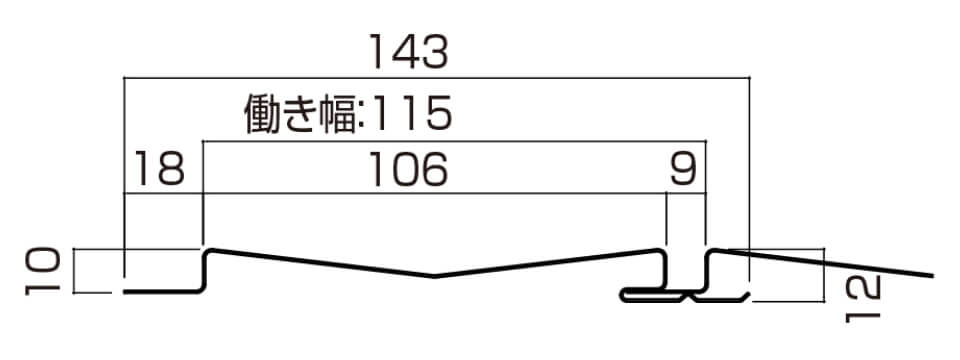

2M型(働き幅115mm)
（単位：mm）

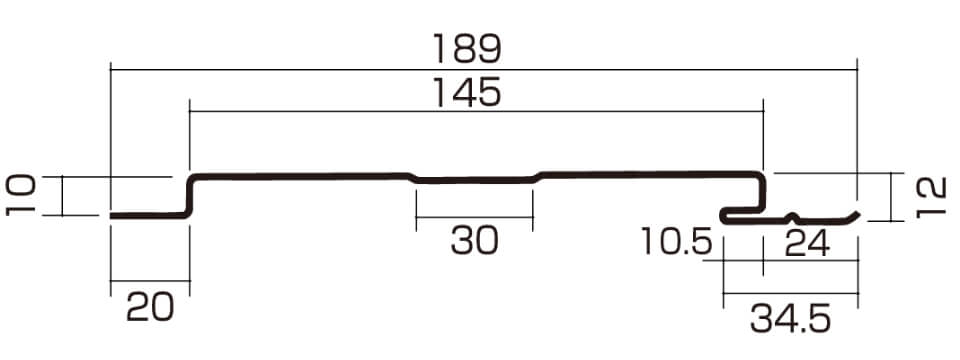

1W型(働き幅156mm)
（単位：mm）
●センターにラインをつけたエコノミータイプです。

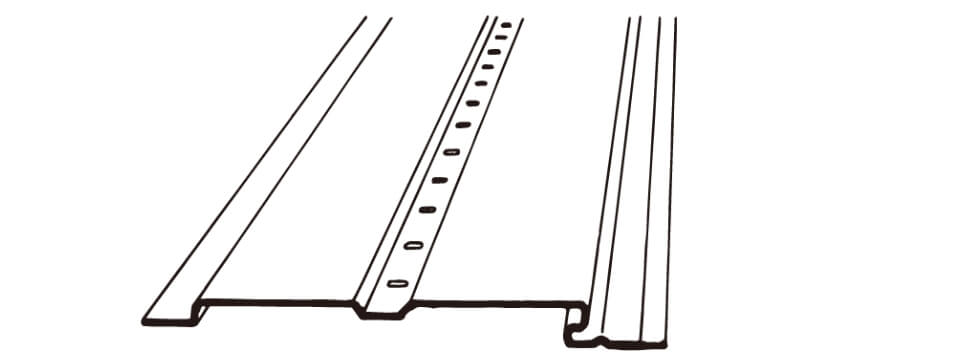

1W-P型
（単位：mm）
●センターラインにパンチ穴を装飾的にデザインしたタイプです。

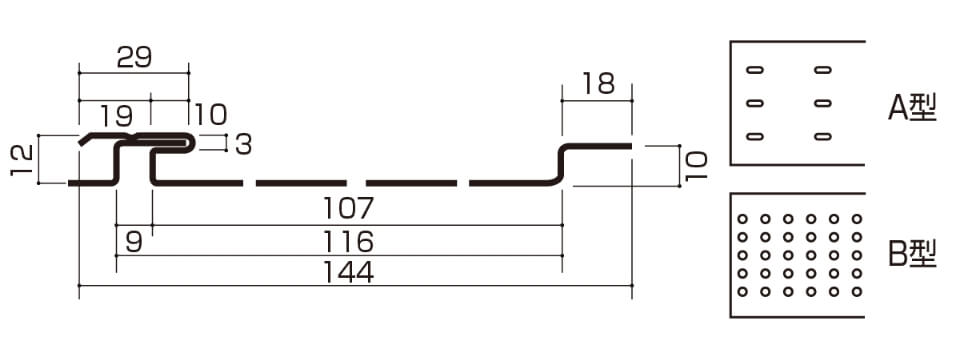

QR-2F型(ヨド吸音スパン・レギュラー)(働き幅116mm)
（単位：mm）
●音のはねかえりを防いだ内装専用タイプです。

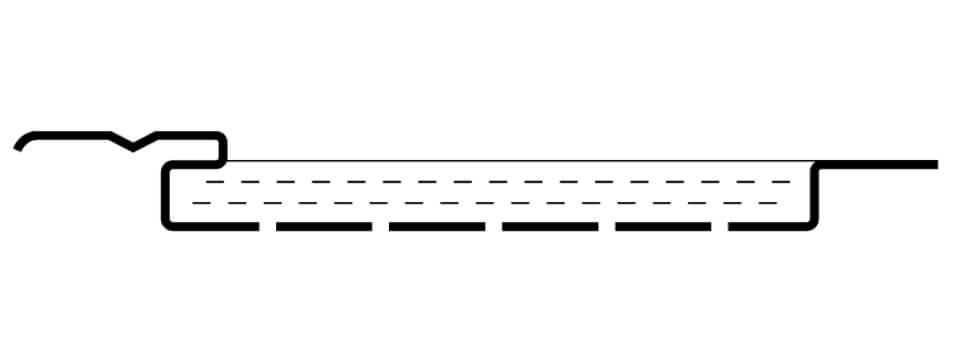

QS-2F型(ヨド吸音スパン・スーパー)(働き幅116mm)
（単位：mm）
●レギュラー型にグラスウール(10mm)をはりつけた強力吸音タイプです。

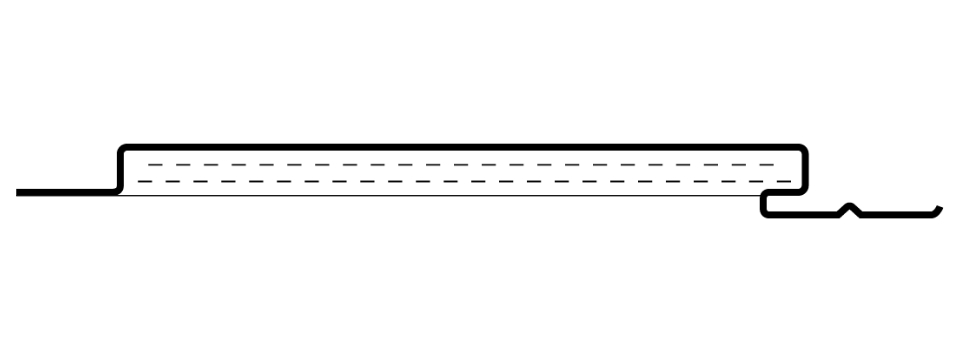

DS-1F型(ヨド断熱スパン・スーパー)(働き幅156mm)
（単位：mm）
●裏面にグラスウール(10mm)をはりつけた断熱タイプです。冷暖房効果を高めるユニークな壁、天井材。外装はもちろん内装としても最適です。

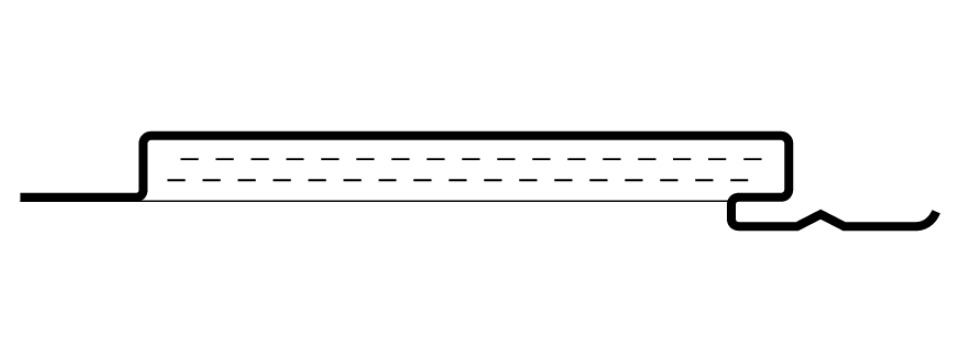

DS-2F型(ヨド断熱スパン・スーパー)(働き幅116mm)
（単位：mm）
主要標準部品
※板厚：0.50mm 長さ：定尺2m

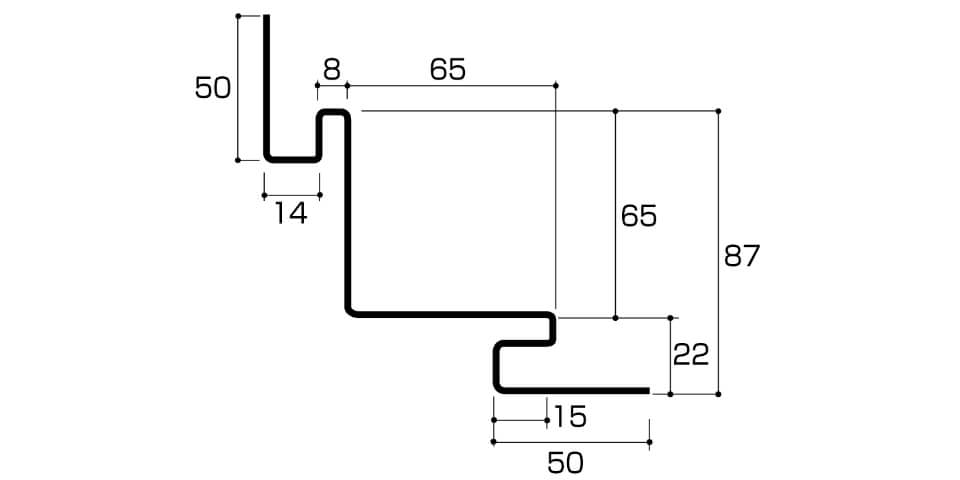

入り隅(YS-302)
（単位：mm）

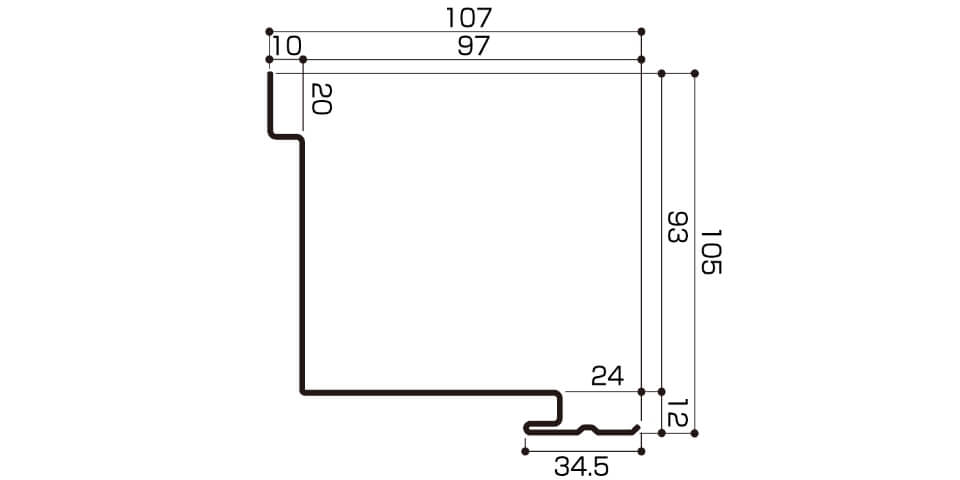

入り隅(YS-412)※1F型用
（単位：mm）

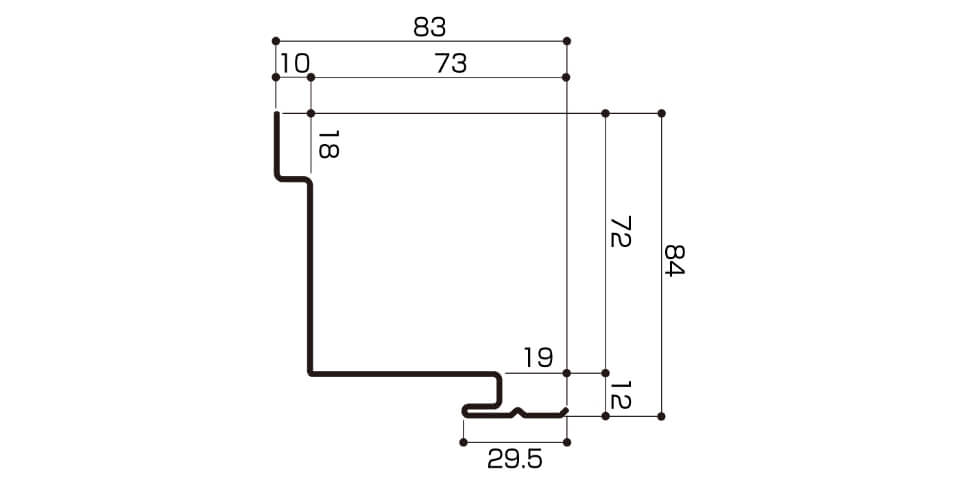

入り隅(YS-512)※2F型用
（単位：mm）

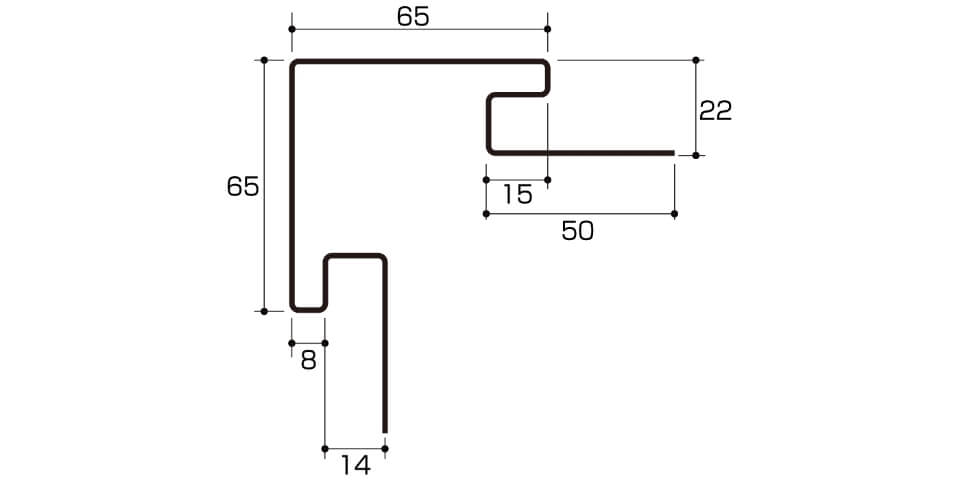

出隅(YS-301)
（単位：mm）

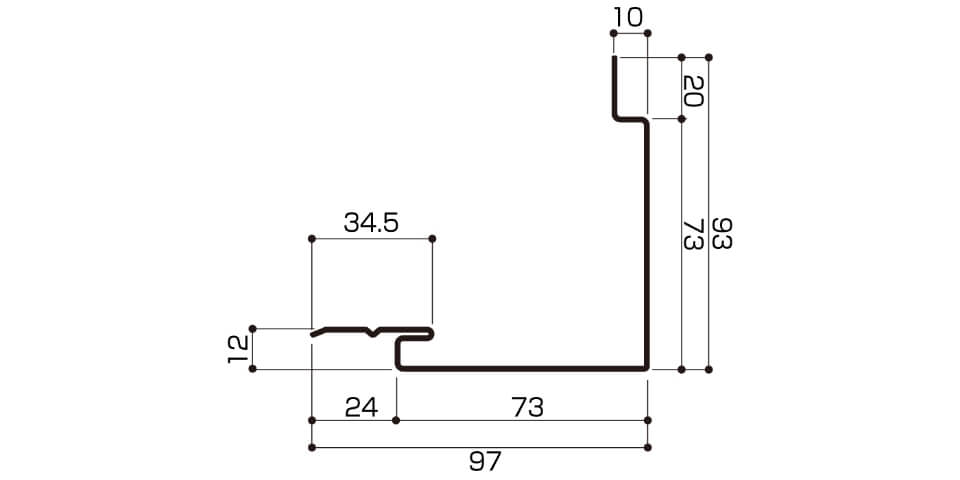

出隅(YS-411)※1F型用
（単位：mm）

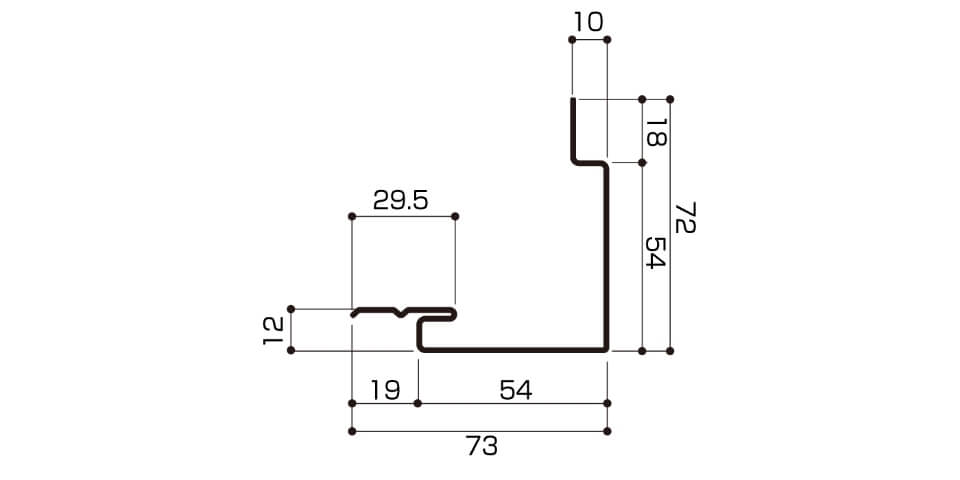

出隅(YS-511)※2F型用
（単位：mm）

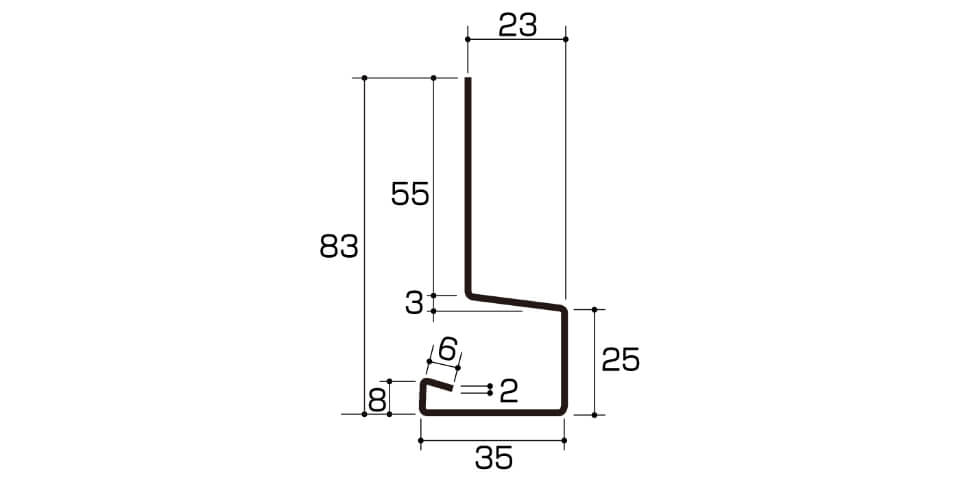

水切り(YS-601)
（単位：mm）

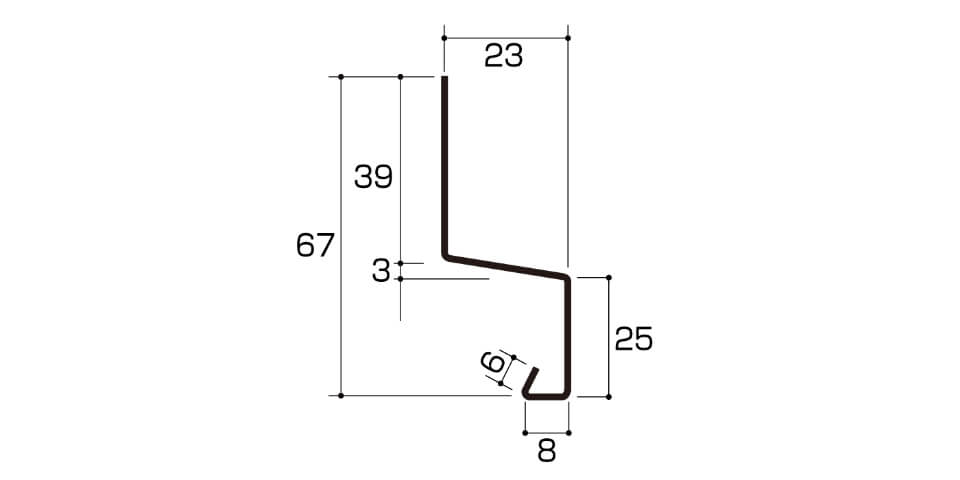

接続(YS-901)
（単位：mm）

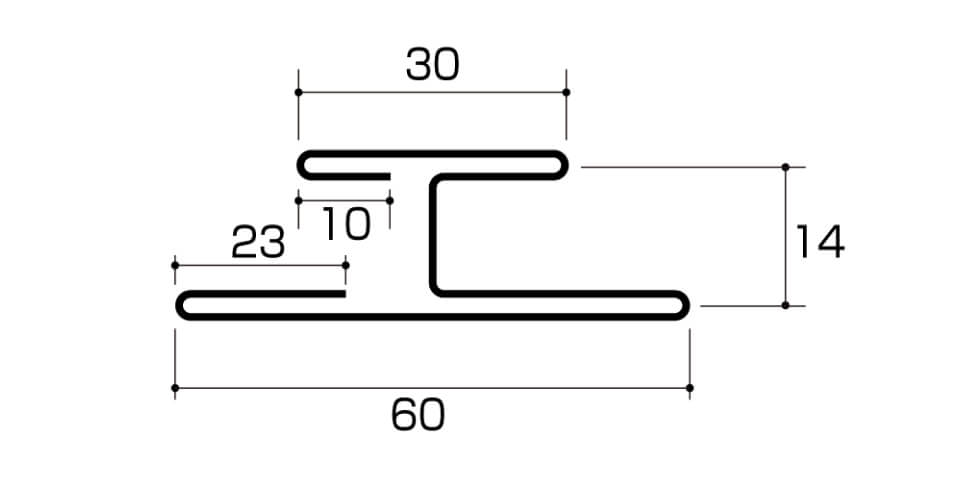

H型接続(YS-505)
（単位：mm）

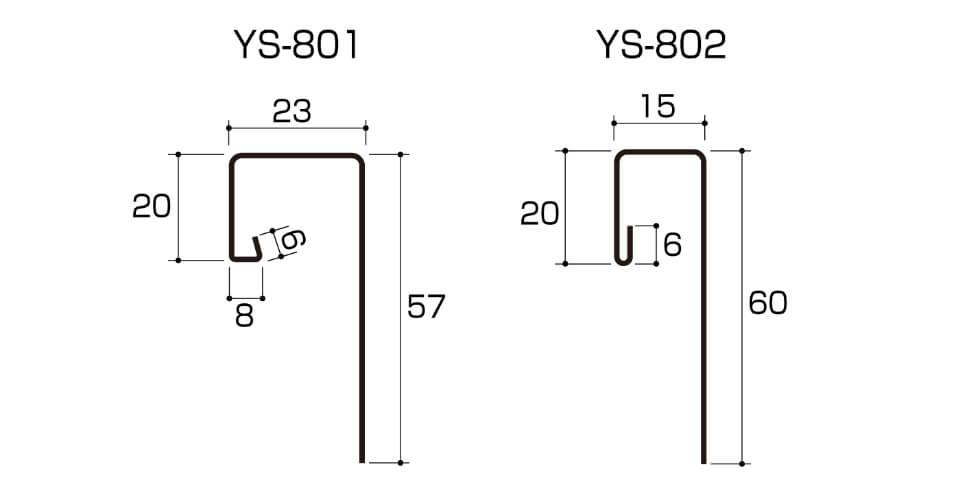

廻り縁(YS-801・802)
（単位：mm）
