壁材・パネル

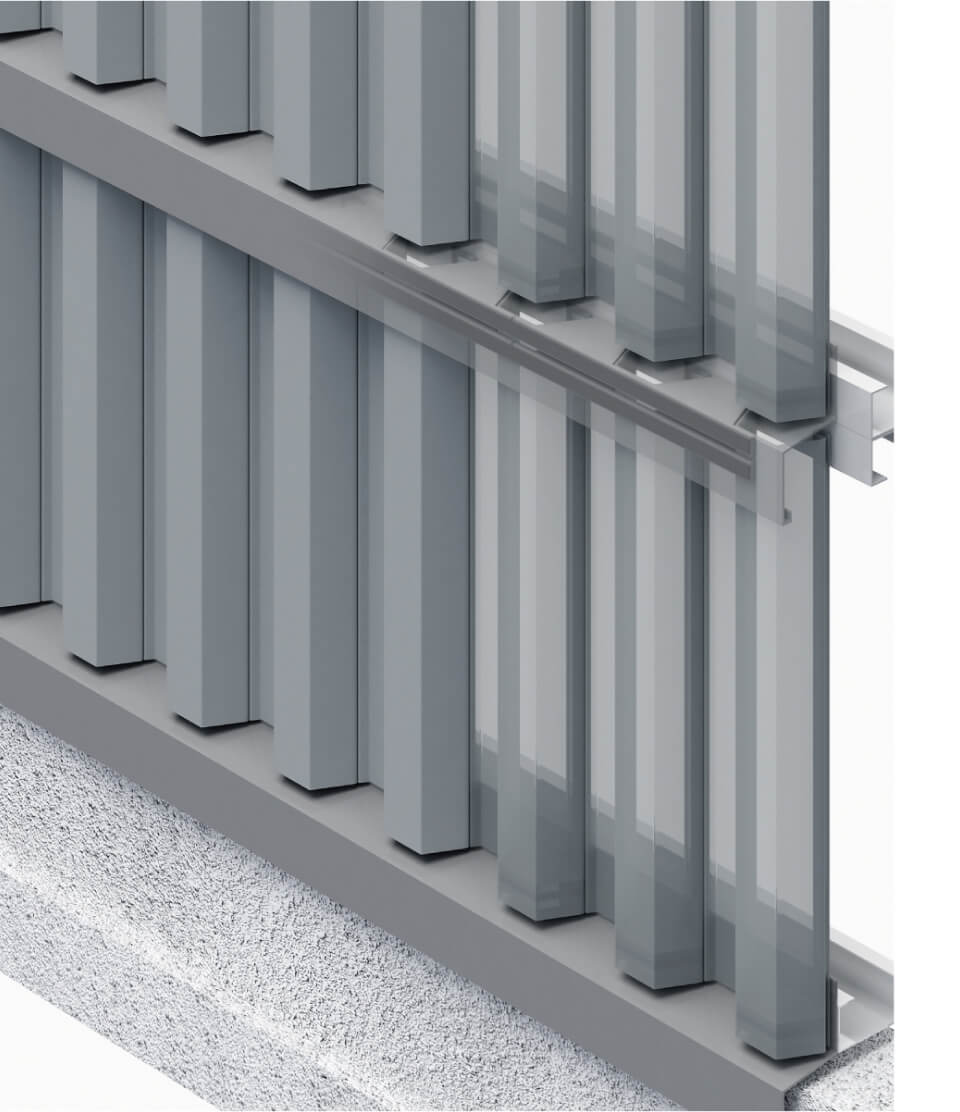

ヨドボルトレスウォール デュアル60
金属塗装の洗練感を大型リブ形状で実現。
新かん合形状で高い強度も実現した
高層ビル対応の外装材
| 張り方向 | 縦張・横張兼用 |
|---|
■製品仕様
| 表面材 | ヨドHyperGLカラー萠＜きざし＞ | 0.5/0.6mm |
|---|---|---|
| ヨドHyperGLカラーカラーGL | 0.5/0.6mm | |
| ヨドHyperGLカラースーパーバリア | 0.5/0.6mm | |
| 芯材 | - | |
| 裏面材 | カラーガルバリウム鋼板(サービスコート) | |
| 長さ(mm) | 2,000～12,000mm | |
| 働き幅(mm) | 180 | |
| 厚み(mm) | 60 | |
| 重量(kg/m2) | 8.68(0.5mmの場合) | |
| 10.3(0.6mmの場合) | ||
製品仕様

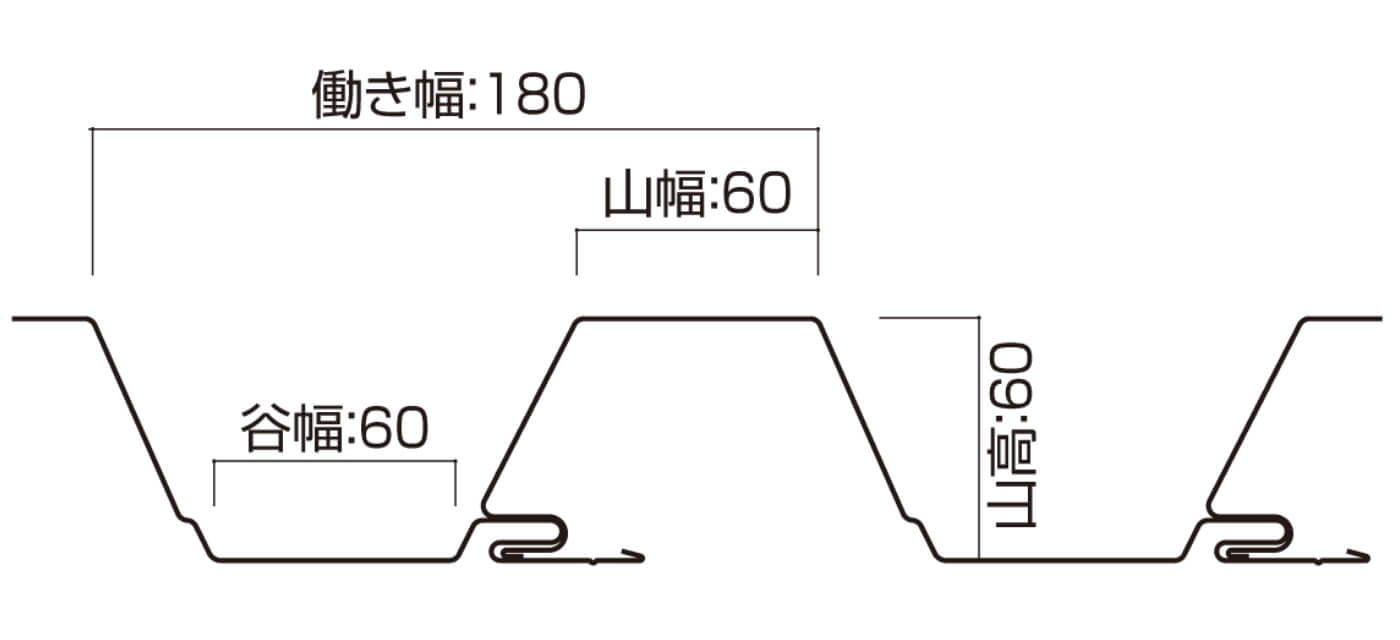

■断面形状
（単位：mm）
特長
1 金属製外装材の洗練感を際立たせた意匠性
- ・金属特有の質感をストレートに表現した角型形状。
- ・留め付けビスの見えないボルトレス仕様。
- ・国内トップクラスの大きな山高と広い山幅の大型形状。
- ・建物のスケールにあった躍動的な意匠を実現可能。
2 ボルトレス仕様と高強度を両立した施工性
- ・新形状のかん合方式の採用により、容易な施工と高い強度性能を両立。
- ・縦張も横張も自由自在。
3 高層ビルにも対応する高性能
- ・高い強度性能で高層ビル(25階建て相当)へ対応可能。
- ・防耐火構造認定を取得。
■強度性能(許容荷重)
| 正圧 4.0kN/m2 | 負圧 3.8kN/m2 |
| (板厚0.5mm、胴縁間隔910mm) | |
[設計例]
基準風速40m/s 建物高さ50m
| 正圧 4.0kN/m2 | 負圧 3.8kN/m2 |
■層間変位追従性能
| [層間変位] | |
|---|---|
| 縦張 | 層間変形角 1/60 損傷なし |
| 横張 | 層間変形角 1/60 損傷なし |
■防耐火性能
外壁防火構造(鉄骨造縦張)
| [外装側] | 外装材本体＋ネオマフォームFS ※ネオマフォーム20mm等＋石膏ボード12.5mm |
|---|---|
| 認定番号 | PC030NE-0121-5 |
| 下地(最大ピッチ) | 鉄骨造(910mm) |
外壁30分耐火構造(鉄骨造縦張)
| [外装側] | 外装材本体＋ネオマ耐火スパンウォール 【ネオマ耐火スパンウォール45mm以上(20M品)】 |
|---|---|
| 認定番号 | PC030NE-0183-5 |
| 下地(最大ピッチ) | 鉄骨造(606mm) |
外壁60分耐火構造(鉄骨造縦張)
| [外装側] | 外装材本体＋ネオマ耐火スパンウォール 【ネオマ耐火スパンウォール50mm以上(25M品)】 |
|---|---|
| 認定番号 | PC060NE-0184-5 |
| 下地(最大ピッチ) | 鉄骨造(606mm) |
主要標準部品

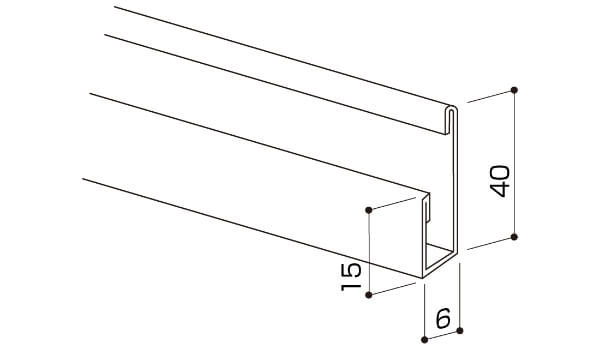

スターター
（単位：mm）
| 長さ | 3,000mm |
|---|---|
| 備考 | 縦横兼用 |

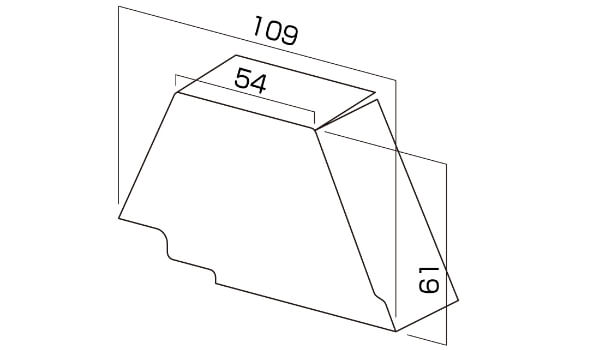

水上面戸A
（単位：mm）
| 高さ・幅 | 61mm・109mm |
|---|---|
| 備考 | 縦横兼用 |

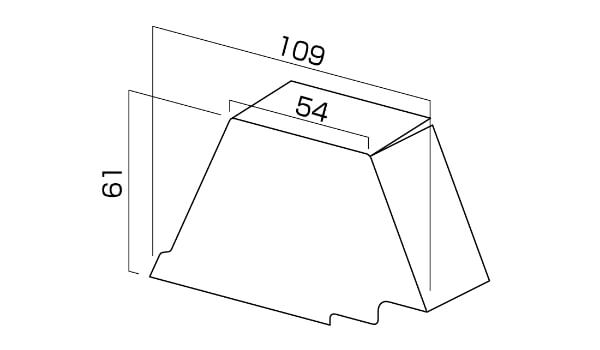

水上面戸B
（単位：mm）
| 高さ・幅 | 61mm・109mm |
|---|---|
| 備考 | 縦横兼用 |

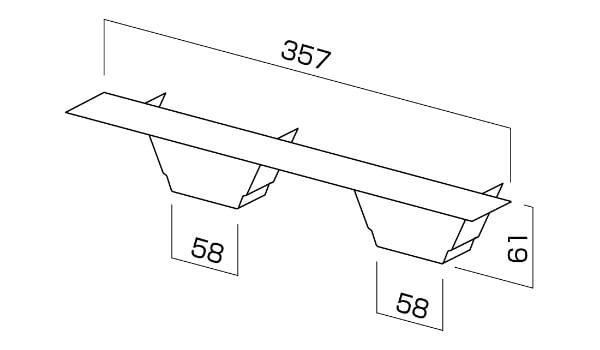

水上エプロン面戸
（単位：mm）
| 高さ・幅 | 61mm・357mm |
|---|---|
| 備考 | 縦横兼用 |

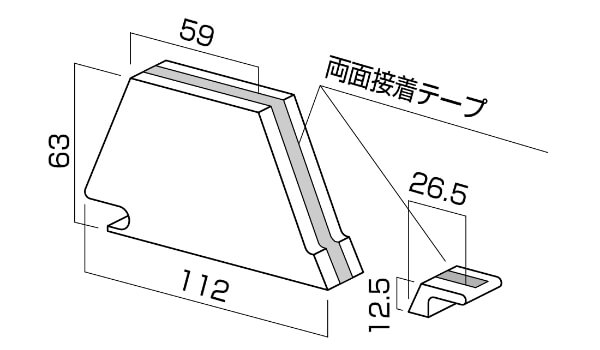

ケミカル面戸セット(内側用)
（単位：mm）
| 高さ・幅 | 63mm・112mm |
|---|---|
| 備考 | 縦横兼用 |

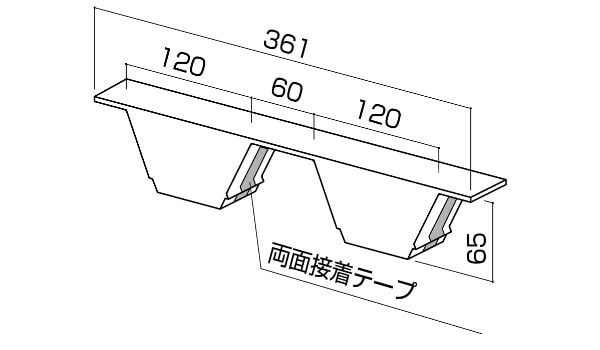

ケミカル面戸(外側用)
（単位：mm）
| 高さ・幅 | 65mm・361mm |
|---|---|
| 備考 | 縦横兼用 |

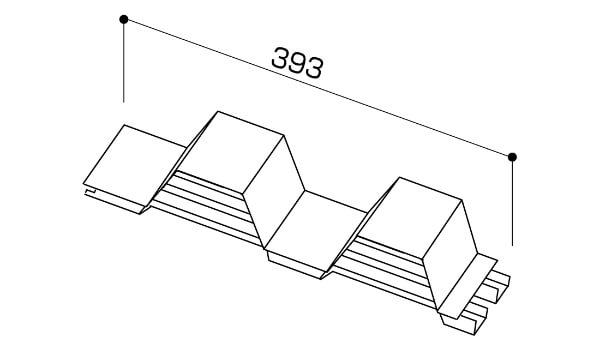

ウェーブジョイナー上部材(一般用)
（単位：mm）
| 高さ・幅 | 61mm・75mm |
|---|---|
| 備考 | 横張用 |

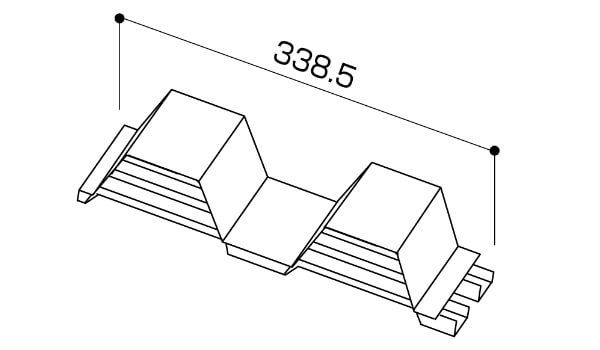

ウェーブジョイナー上部材(スターター用)
（単位：mm）
| 高さ・幅 | 61mm・75mm |
|---|---|
| 備考 | 横張用 |

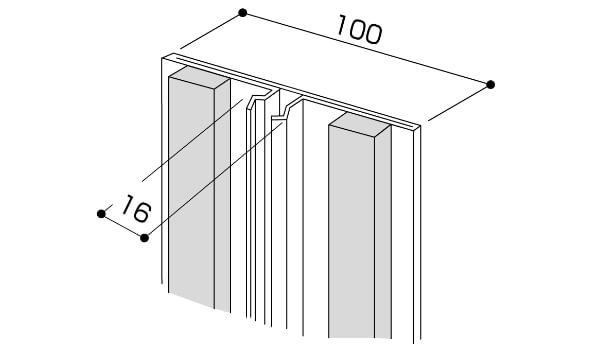

ウェーブジョイナー下部材
（単位：mm）
| 長さ | 2,000mm |
|---|---|
| 備考 | 横張用 |

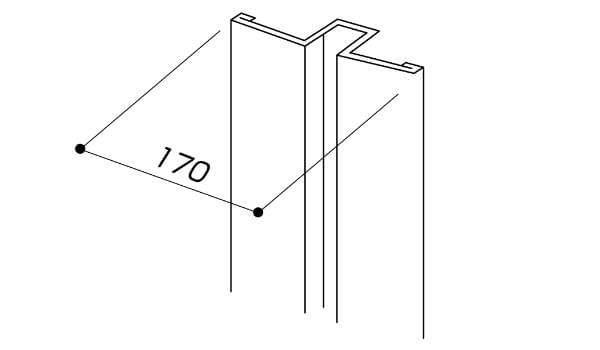

ハットジョイナー上部材
（単位：mm）
| 長さ | 3,000mm |
|---|---|
| 備考 | 横張用 |

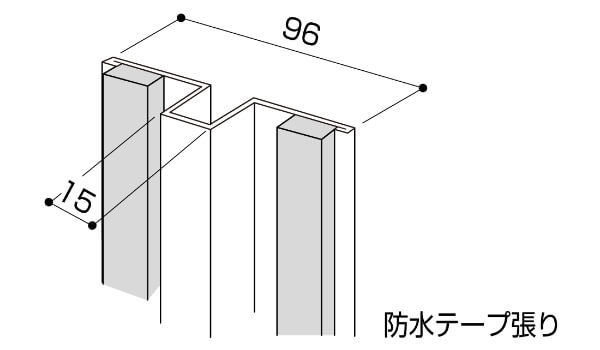

ハットジョイナー下部材
（単位：mm）
| 長さ | 3,000mm |
|---|---|
| 備考 | 横張用 |

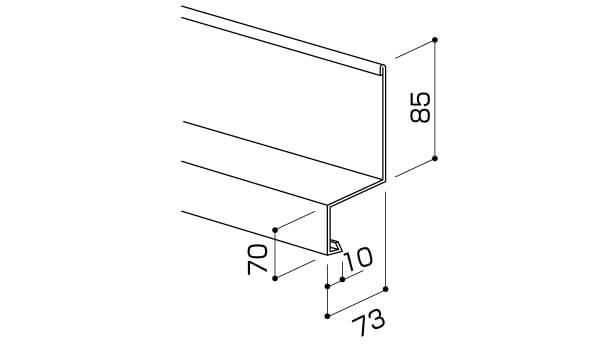

土台水切
（単位：mm）
| 長さ | 3,000mm |
|---|---|
| 備考 | 縦横兼用 |

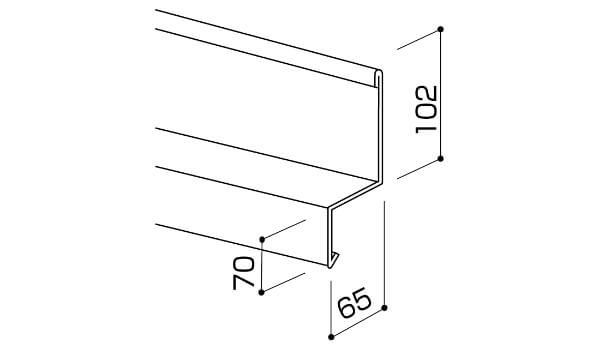

接続水切
（単位：mm）
| 長さ | 3,000mm |
|---|---|
| 備考 | 縦張用 |

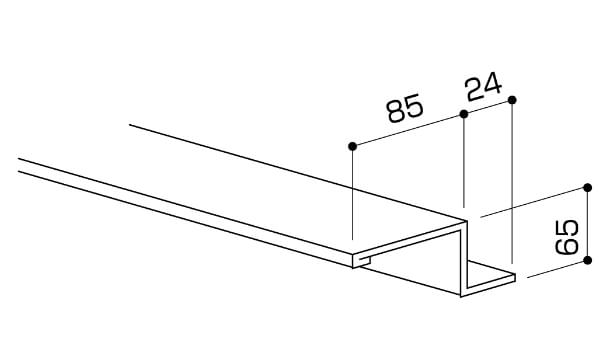

見切縁
（単位：mm）
| 長さ | 3,000mm |
|---|---|
| 備考 | 縦横兼用 |

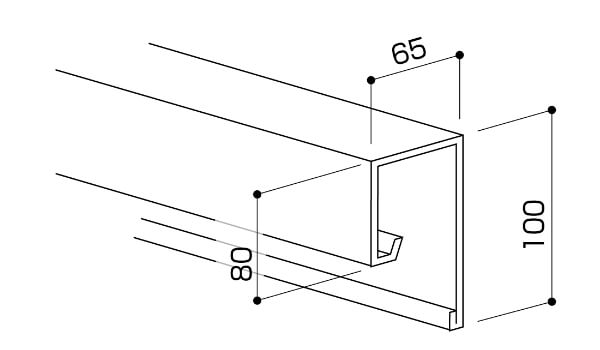

廻縁
（単位：mm）
| 長さ | 3,000mm |
|---|---|
| 備考 | 縦横兼用 |

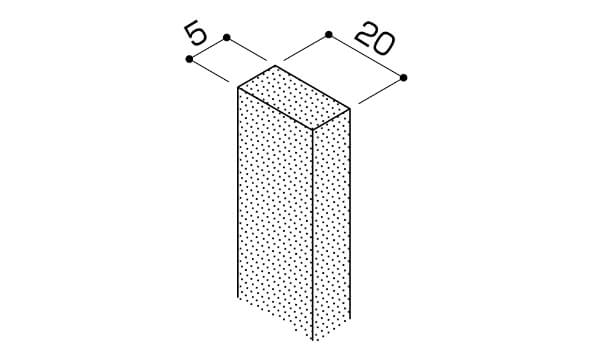

発泡シールテープ
（単位：mm）
| 長さ | 2,000mm |
|---|---|
| 備考 | 縦横兼用 |

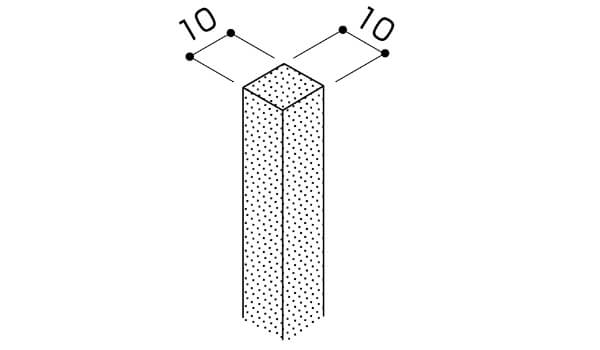

発泡シールテープ(ウェーブジョイナー用)
（単位：mm）
| 長さ | 2,000mm |
|---|---|
| 備考 | ウェーブジョイナー用 |

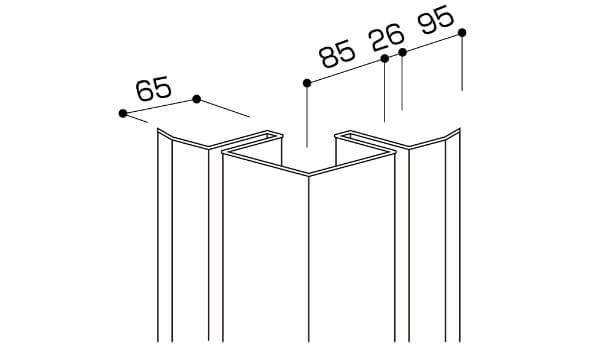

出隅カバー(縦横用)
（単位：mm）
| 長さ | 3,000mm |
|---|---|
| 備考 | 縦横兼用 |

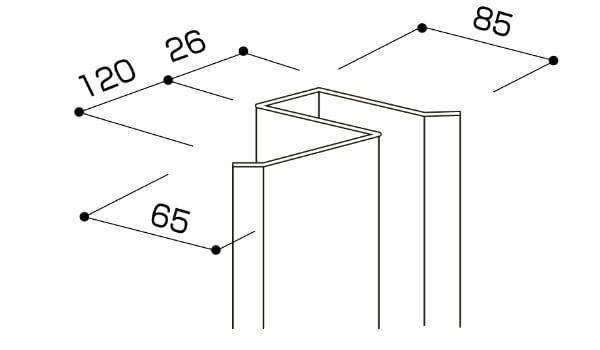

入隅カバー(縦張用)
（単位：mm）
| 長さ | 3,000mm |
|---|---|
| 備考 | 縦張用 |

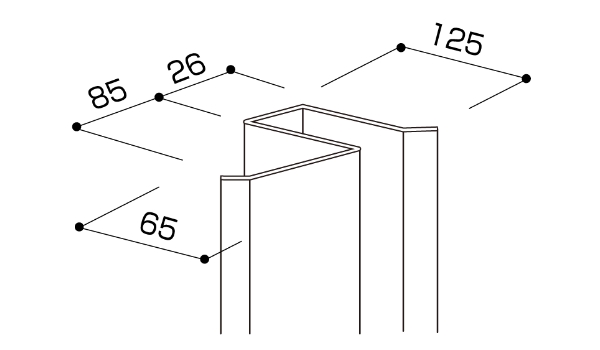

入隅カバー(横張用)
（単位：mm）
| 長さ | 3,000mm |
|---|---|
| 備考 | 横張用 |
