特殊工法

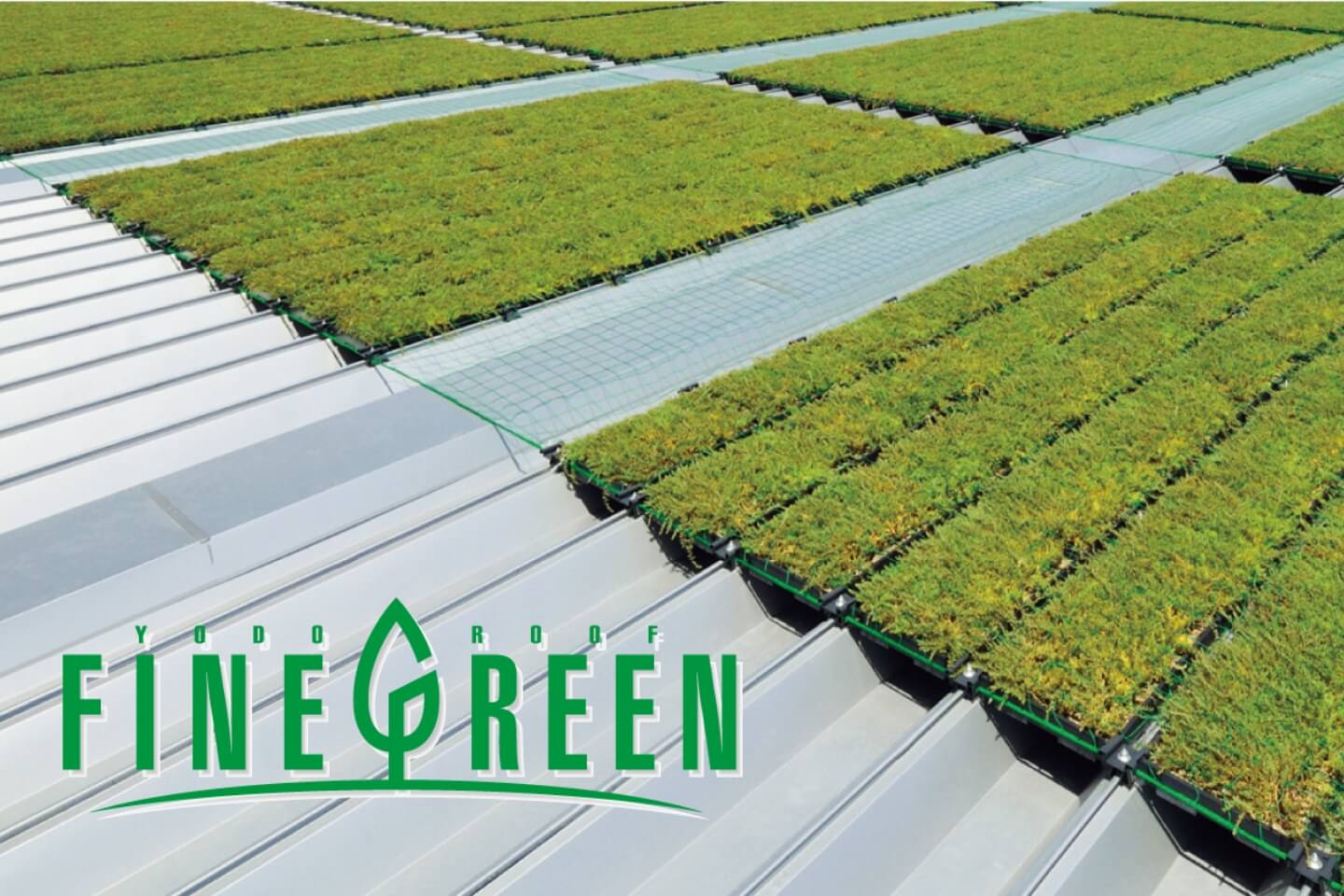

セダム緑化工法

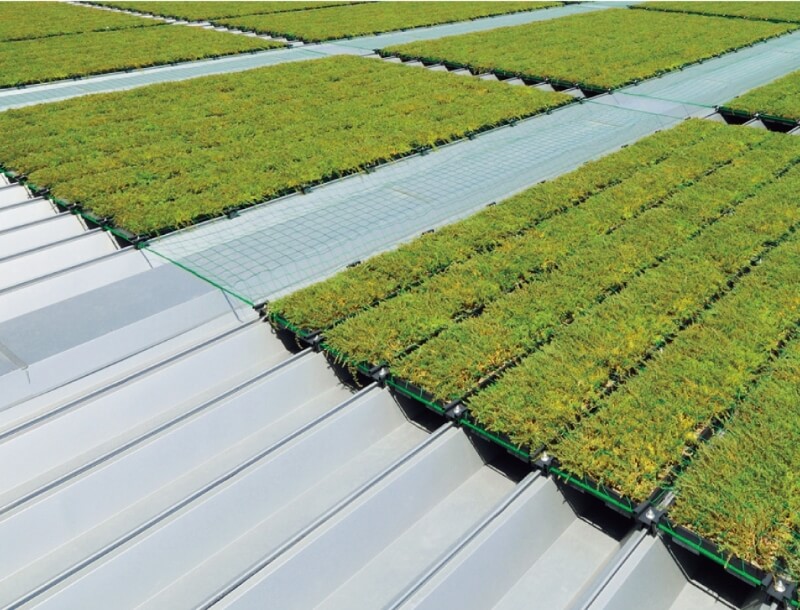

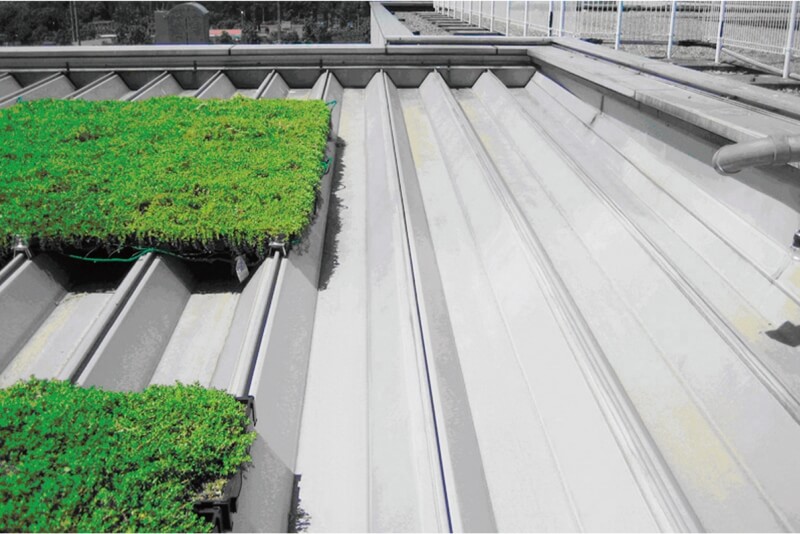

ヨドルーフファイングリーン

金属折板屋根の上に
緑化トレイを敷設する
屋上緑化工法

乾燥に強い屋上緑化に適した植物(セダム)を採用

対象商品

ヨドルーフ166ハゼ

（標準仕様／カラーGL　t=0.8/1.0）

特長

1. 構造体に負担をかけない軽量設計

緑化トレイの重量は、湿潤時で【セダムトレイ：約480N/m²】の軽さです。取付金具とルーフの重量を併せても約610N/m²と構造体への負担を軽減できます。
2. ユニット化されたトレイによる簡単施工

ルーフの上に直接緑化トレイを並べ、専用金具で固定するだけの簡単施工です。
専用の下地や防水層の施工が不要で、現場での土壌の敷きならしや植物の植え付けも不要です。
3. 性能試験に裏付けられた確かな性能

荷重、風など各種性能に関する試験を実施していますので、安心してご使用いただくことができます。
4. 屋上緑化することによる温度効果

屋根上にトレイを設置することにより、屋根面の温度上昇を抑えます。

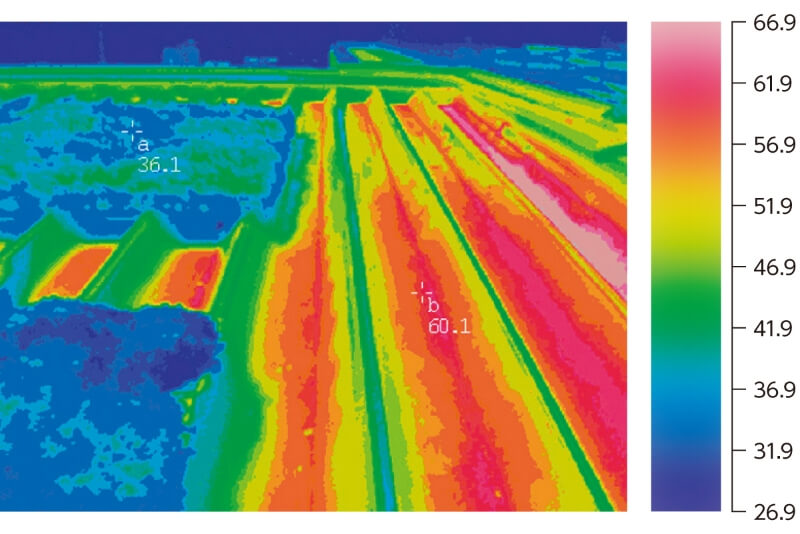

■屋上緑化の有無による表面温度の変化

セダム緑化工法

屋根の上を簡単施工で、温暖化を防ぐグリーンエリアに。

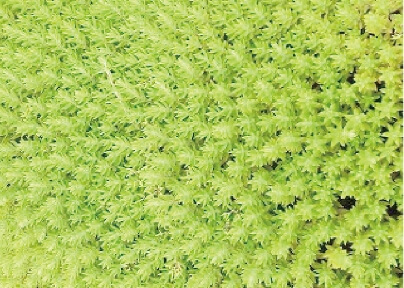

セダムとは・・・: ベンケイソウ科のマンネングサ属（学名：sedum属に分類される多年草の多肉植物です。サボテンと同様、乾燥に強く砂質土を好みます。

◀ツルマンネングサの花
　（開花時期：5～6月）

構成部材

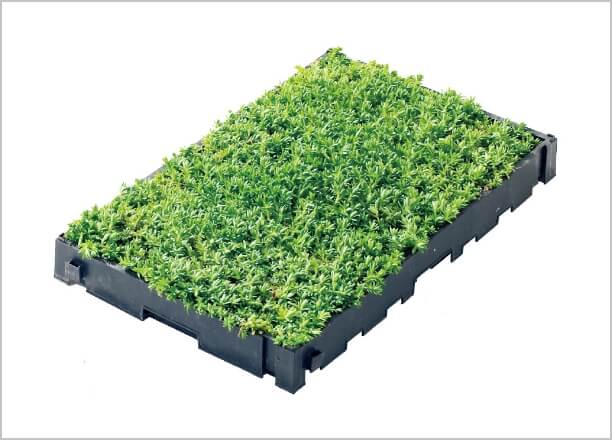

■セダムトレイ

外寸: 440mm×700mm×H70mm

植物: ツルマンネングサ

土壌: 数種類の土をブレンドし、軽量化・排水性を高めた専用土壌

保水マット: ポリエステル繊維不織布

トレイ: リサイクルポリプロピレン(黒)

乾燥時重量: 約10kg

潤時重量: 約15kg

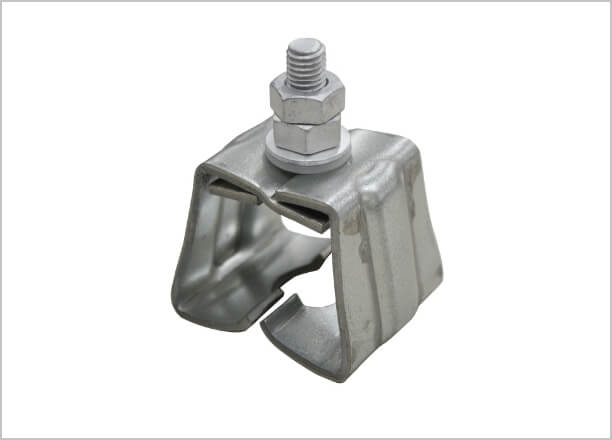

■屋根つかみ金物

本体: 耐食性めっき鋼板　板厚3.0mm

ボルト: M10 ラスパート処理

ナット: 六角17mm×2
皿バネ付ナット　ラスパート処理

重量: 265g/個

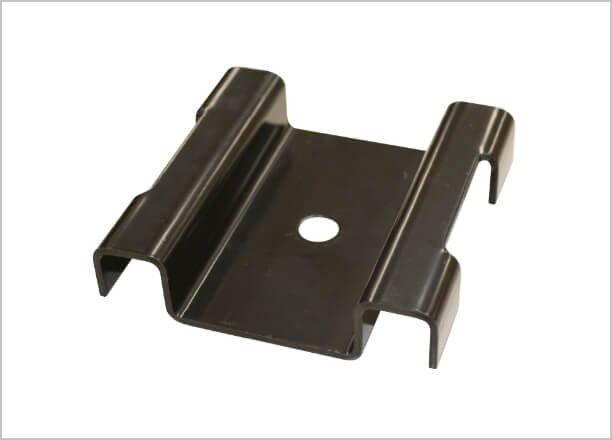

■押さえ金具

本体: 塗装耐食性めっき鋼板(黒)　板厚2.6mm

重量: 295g/個

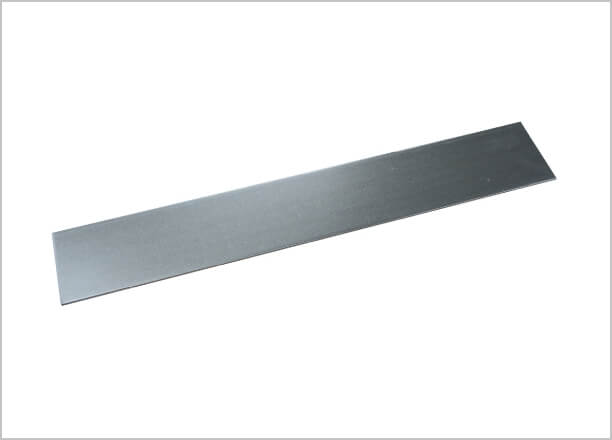

■脱落防止板

本体: 耐食性めっき鋼板　板厚1.6mm

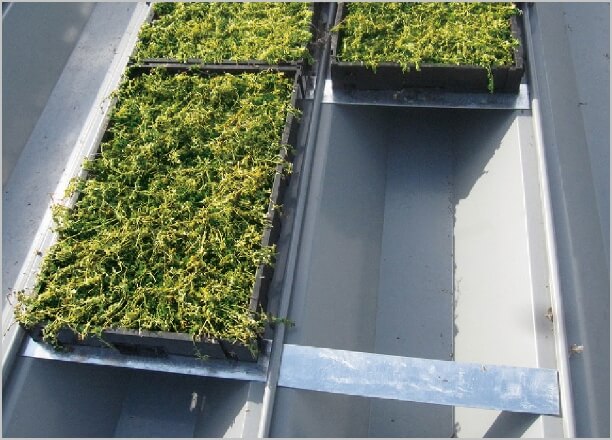

▲脱落防止板設置状況

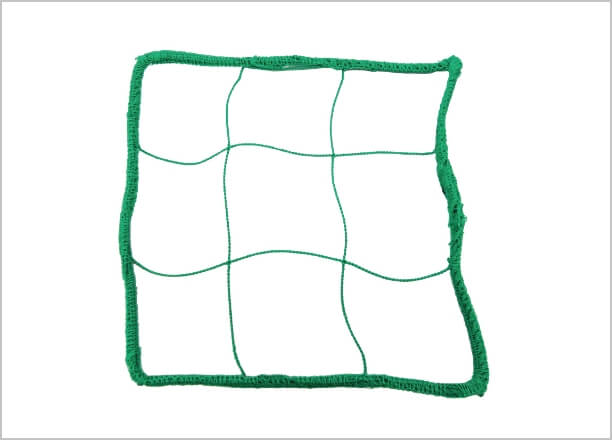

■飛散防止ネット

材質: ポリエチレン

形状: 100目（10m×10m以内）

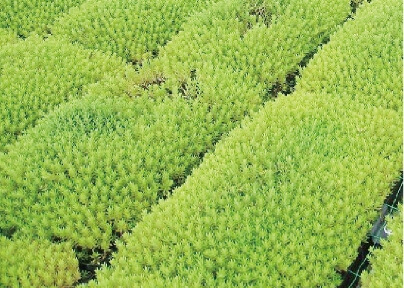

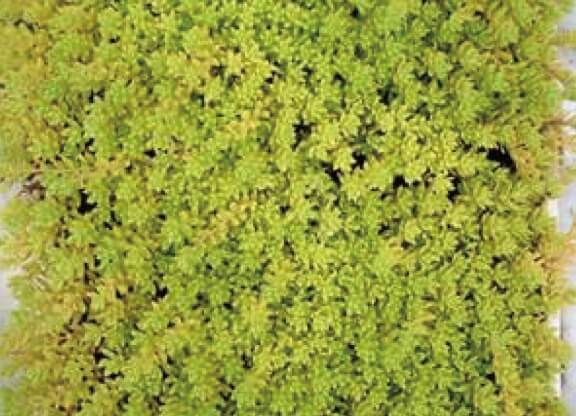

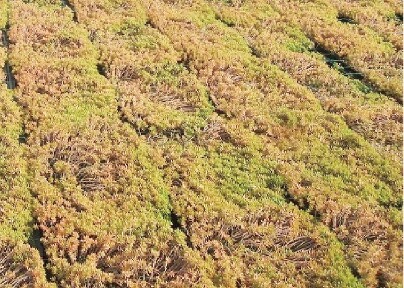

植物の状態変化

春（3～5月）	夏（6～8月）	秋（9～11月）	冬（12～2月）
冬芽が徐々に成長 5月頃花が咲く	梅雨時期に大きく成長真夏には群落が縮小	冬芽が株の根本に形成生長した上部は枯れる	晩秋から群落に変化なし春が近付くと冬芽が成長

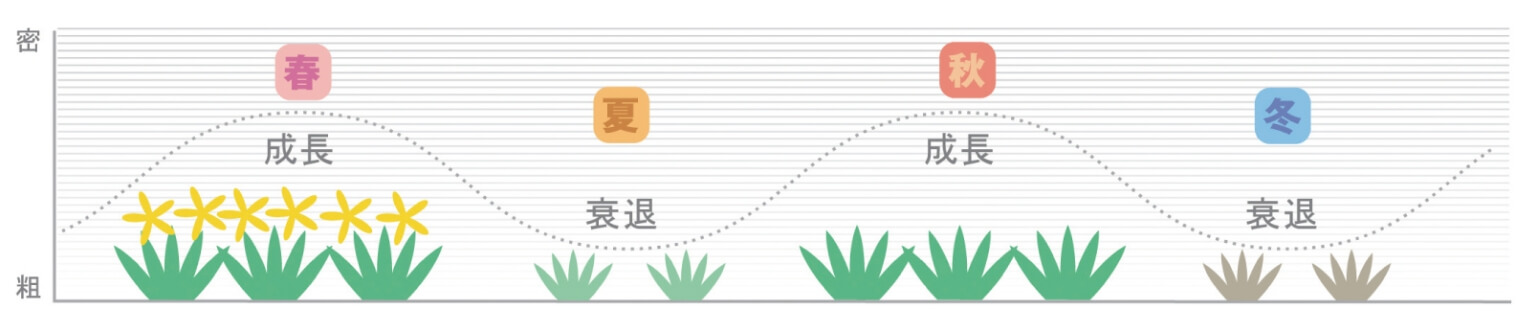

セダムの季節変化例

※薄層緑化では土壌が薄いため、降雨による土壌養分の流亡が発生しやすい傾向があります。セダムは一般の植物に比べ、少ない肥料分で緑化を維持することが可能ですが、肥料が切れると「成長の阻害」や「衰退の進行」が発生します。健全な緑化を維持するため適切に肥料を与えて下さい。

●セダムは季節により成長と衰退を繰り返しながら群落を保ちます。

ツルマンネングサの花
ツルマンネングサの花
ツルマンネングサの花

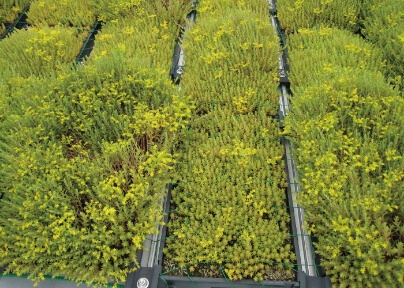

春

3月頃から成長し、5月頃から順に美しい花を一面に咲かせます。花が咲いた直後は少し草勢が衰えますが、やがて土壌の肥料分を吸収して回復します。

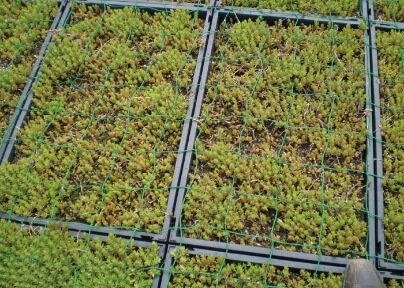

夏

梅雨の時期には大きく成長してきます。真夏になると高温と乾燥のため群落が少し縮小※する場合がありますが、この時期は施肥や散水等で無理に成長させようとせず、秋の成長に向けてゆっくり休ませます。

※ 縮小との表現を用いていますが、これは群落を形成するセダム個々の茂り方が小さくなったり、株の一部が枯れたりして植生全体が少し粗く見えることを示しています。

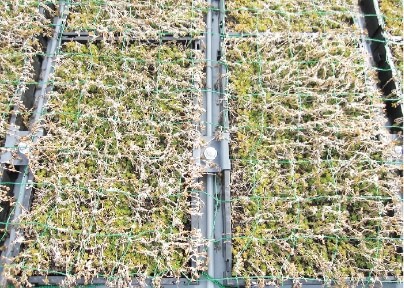

秋

9月からは降雨があり気温も涼しくなって、真夏に少し傷んだ状態のものも回復します。晩秋には冬を越して翌春に成長する冬芽が株の根本付近に形成されるとともに、温暖期に展開した上部が枯れて冬を迎えます（植物全体が枯死したわけではありません）。

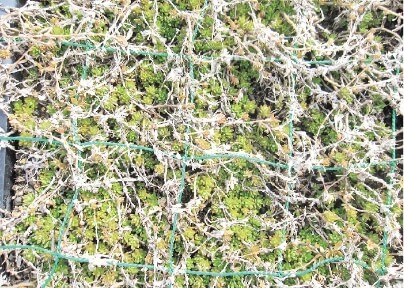

冬

植物生理が緩慢になり、晩秋の状態から群落に大きな変化はありません。細胞液の濃度が高くなり凍害を受けにくい体質に変化します。春が近づくと冬芽が徐々に成長を始め、根も少しずつ成長を始めます。

性能

■強度に関する性能

仕様	種類	許容荷重
仕様	種類	正圧	負圧
セダム緑化	植物トレイ	1.0kN/m² （垂直積雪量50cm以下）	2.5kN/m²

※植物が傷みますので植物トレイには物を載せたり上を歩いたりしないでください。

■降雨、風に関する性能

仕様	種類	結果
セダム緑化	植物トレイ	降雨	10分間降水量 50mm相当の散水時土壌の顕著な流出なし
セダム緑化	植物トレイ	風	風速45m/秒まで植物の顕著な飛散なし

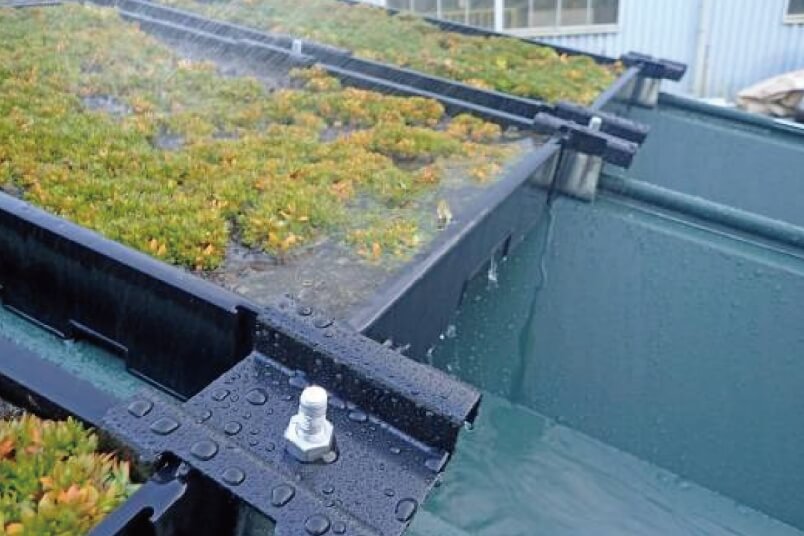

■散水試験実施状況

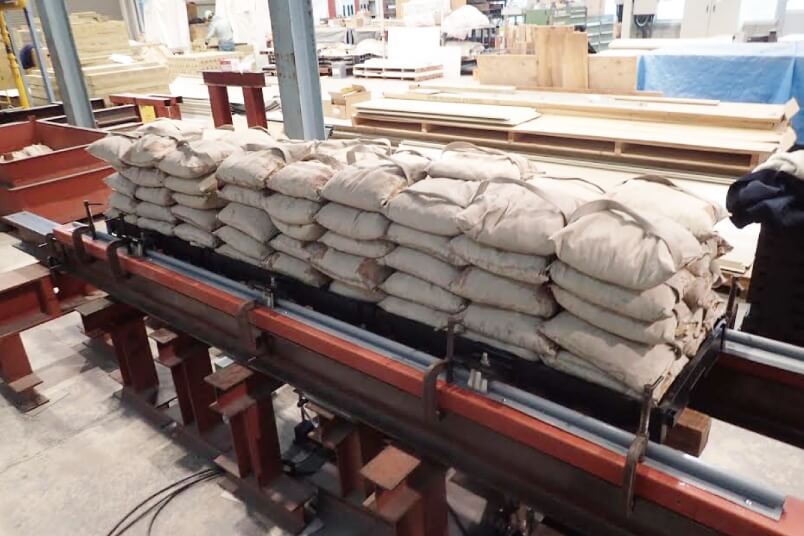

■積荷試験実施状況

基本諸元

		セダムトレイ
運用可能勾配		3/100～5/100
設計用荷重 (ルーフを除く)	植物トレイ (取付金具含む)	510N/m²
種類		100N/m²

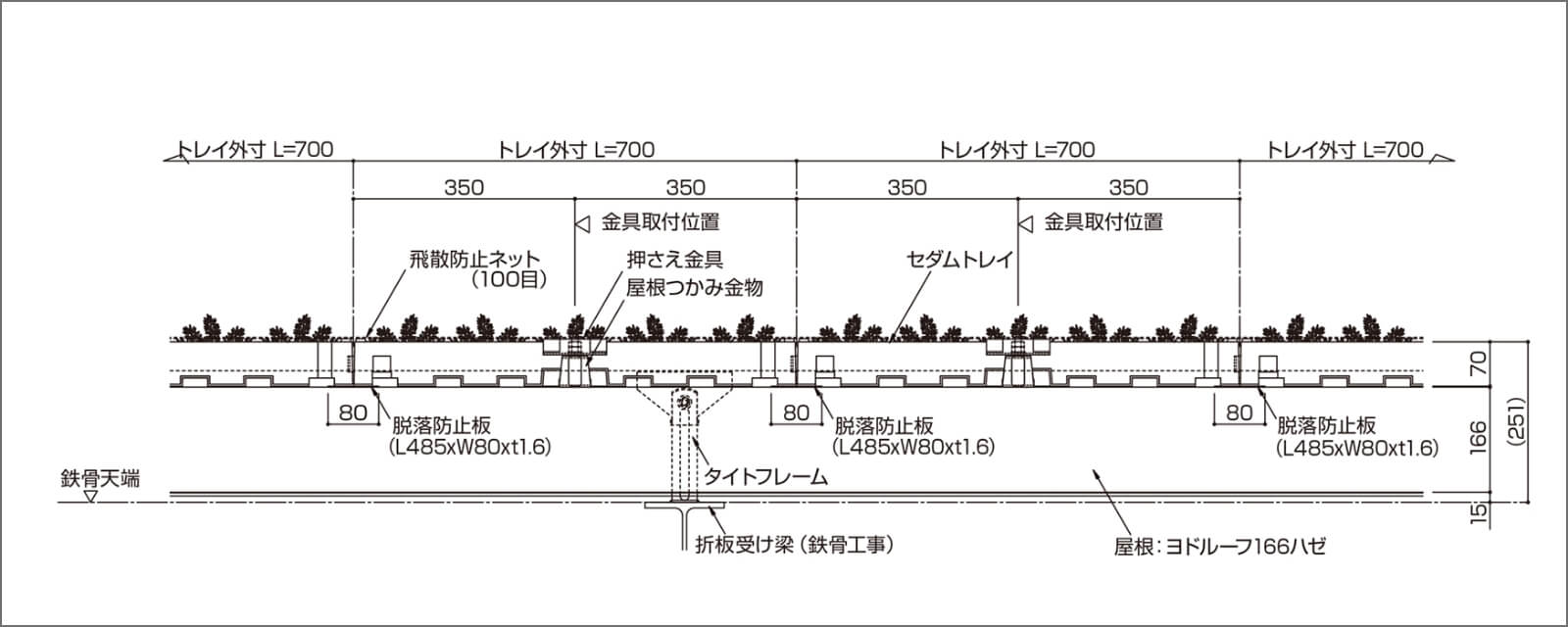

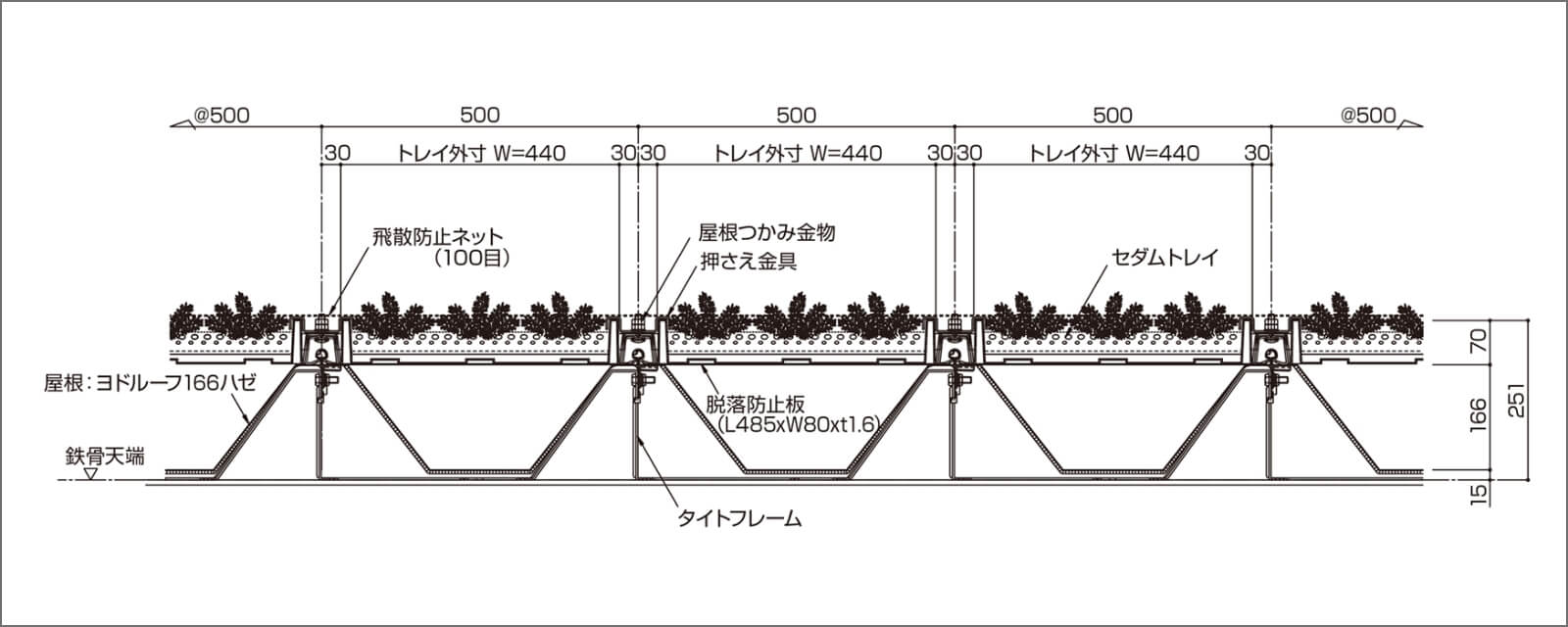

標準納め図（単位:mm）

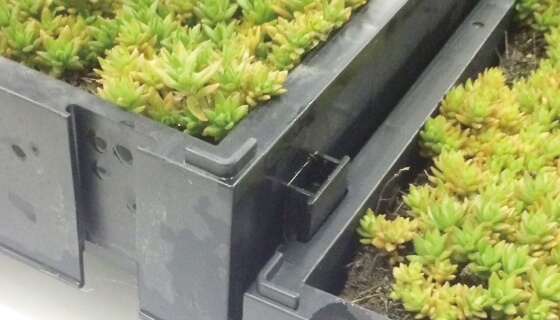

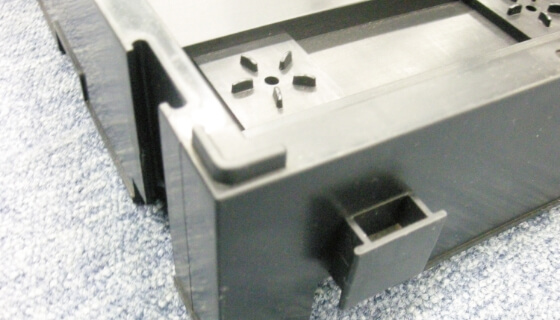

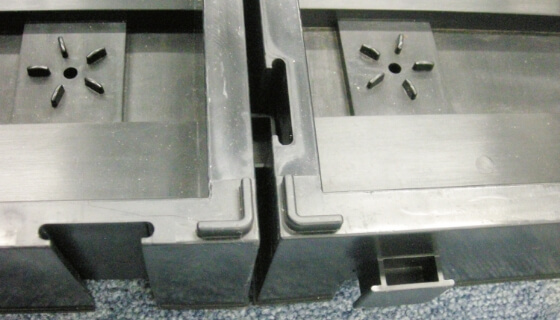

■トレイの接続

セダム枯れ保証について

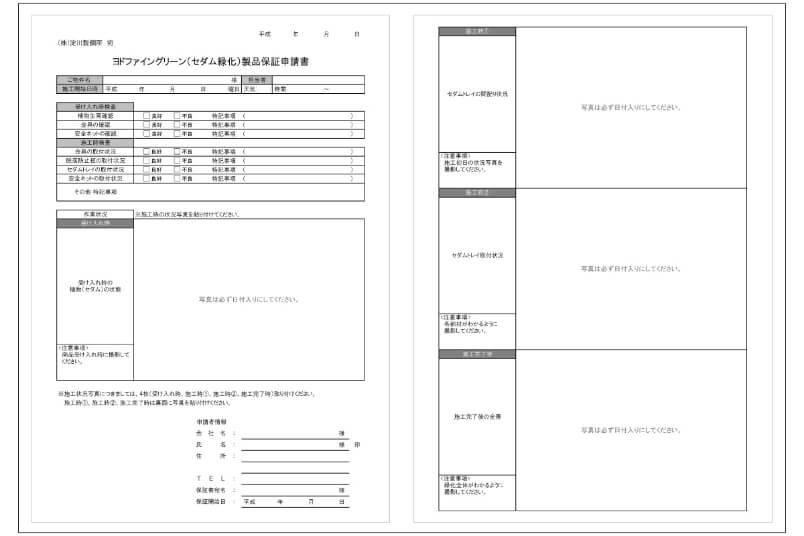

セダムには枯れ保証(1年)がありますが、保証を行う際には『ファイングリーン(セダム緑化)製品保証申請書』の提出が必要になります。
当社発行の設計・施工・維持管理技術資料の内容を留意の上、最寄りの営業所までご提出願います。（『ファイングリーン（セダム緑化）製品保証申請書』の提出が無い場合、また、不備がある場合につきましては、保証ができない場合もあります）

※申請書には施工状況等の写真の添付が必要です。
※『ファイングリーン（セダム緑化）製品保証申請書』は本体と共に納品時にお渡しします。

ご注意

※上記ヨドルーフ以外の折板屋根への取り付けは、所定の性能が確保できない場合がありますので、行わないでください。
※本体、付属品はヨドコウ純正品をお使いください。類似品をお使いの場合、所定の性能が確保できない場合があります。
※緑化設置部分は、大きな風圧力が作用する局部域（周辺・隅部）を避けて一般部のみとしてください。
※ルーフには、必要に応じ、結露防止材・耐火断熱材等の裏貼材を選定願います。
※断熱性に優れたインシュレーション工法（二重折板工法）にも設置可能です。

使用上の注意

勾配が大きいとトレイの水上側は経年で土壌が少なくなる傾向があります。勾配は3／100～5/100としてください。
商品の性質上、季節及び気候条件等により植物の生育状態が異なる場合があります。
植物の維持管理に際しては、当社発行の技術資料の維持管理に関する内容を留意の上、実施頂きますようお願いします。
特に、指定以外の肥料や薬剤の散布は、屋根の鋼板を傷める可能性がありますので行わないでください。
セダムは低管理型の植物ですが、あくまで生き物ですので、健全な植生を維持し続けるには、年数回程度の定期点検と維持管理が必要です。また、下記場所への設置は避けてください。

※降雨の及ばない場所、日射の当たらない場所
※適用可能勾配以下の緩勾配や水捌けの悪い場所
※軒先下など、雨だれがあたる場所
※空調機、ボイラー、換気扇などの熱風や給排気の影響のある近傍
※建築物の構造上、植栽部が「風の通り道」となる場所
